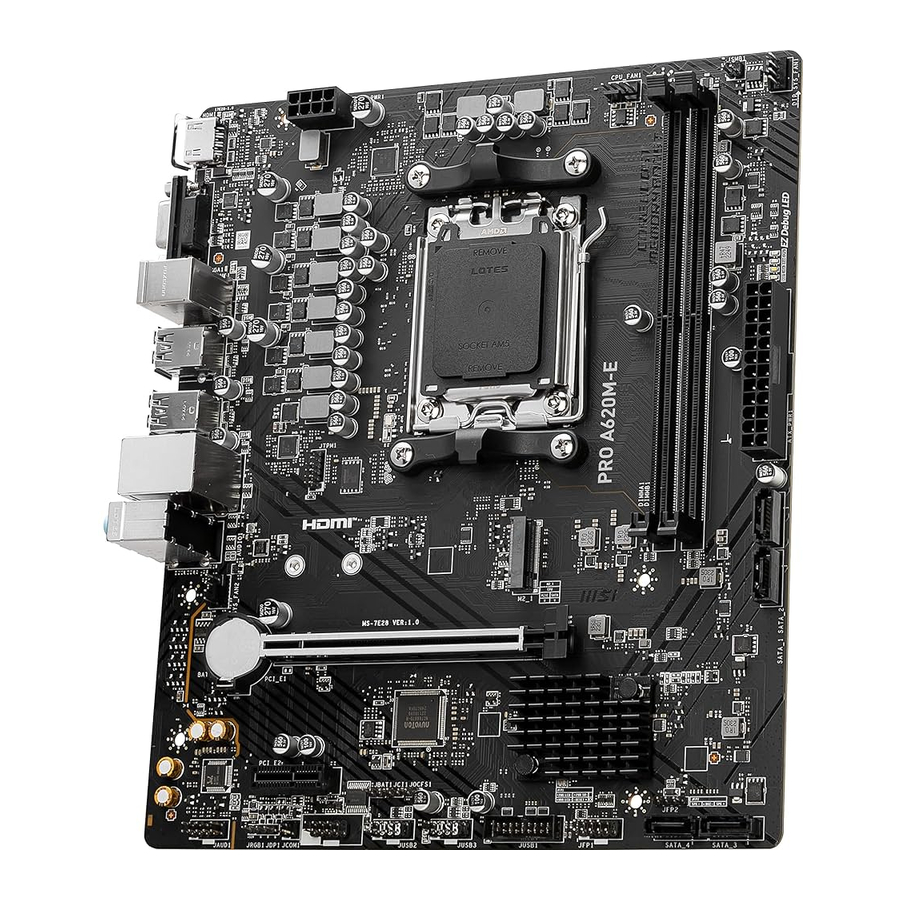

Manuel MSI PRO A620M-E

Sommaire

1 Démarrage rapide
2 Spécifications
3 Fonctionnalités spéciales
4 Contenu de l'emballage
5 Connecteurs du panneau arrière
- 5.1 Tableau d'état des LED du port LAN
- 5.2 Connexion des prises audio
6 Présentation des composants
7 LED intégrées
8 Installation du système d'exploitation/des pilotes et de MSI Center
9 UEFI BIOS
10 Informations de sécurité
11 Références
12 Télécharger le manuel
13 Dans d'autres langues

Démarrage rapide

Merci d'avoir acheté une nouvelle carte mère MSI. Cette section "Démarrage rapide" fournit des schémas de démonstration sur la façon d'installer votre ordinateur. Certaines installations sont également accompagnées de démonstrations vidéo. Veuillez vous rendre sur l'URL pour les visionner avec le navigateur web de votre téléphone ou de votre tablette. Vous pouvez même vous rendre sur l'URL en scannant le code QR.

Préparation des outils et des composants

Installation d'un processeur

https://youtu.be/cltgIYiGtWY

Si vous installez le dissipateur thermique de CPU de type vis, veuillez suivre la figure ci-dessous pour retirer d'abord le module de rétention, puis installer le dissipateur thermique.

Connexion des périphériques

Mise sous tension

Spécifications

Processeur	Prend en charge les processeurs de bureau AMD Ryzen série 7000* Prend en charge le socket processeur AM5 * Veuillez consulter www.msi.com pour obtenir le statut de support le plus récent à mesure que de nouveaux processeurs sont publiés.
Chipset	Chipset AMD A620
Mémoire	2 emplacements mémoire DDR5, prenant en charge jusqu'à 96 Go* Prend en charge 1R 4800 MHz selon JEDEC Fréquence d'overclocking maximale : 1DPC 1R Vitesse max. jusqu'à 6800+ MHz 1DPC 2R Vitesse max. jusqu'à 6000+ MHz Prend en charge le mode Dual-Channel Prend en charge la mémoire non-ECC, non-tamponnée Prend en charge AMD EXPO * Veuillez consulter www.msi.com pour plus d'informations sur la mémoire compatible.
Emplacements d'extension	1 emplacement PCIe x16 Emplacement PCI_E1 (depuis le CPU) Prend en charge jusqu'à PCIe 4.0 x16 1 emplacement PCIe x1 Emplacement PCI_E2 (depuis le chipset A620) Prend en charge jusqu'à PCIe 3.0 x1
Graphiques intégrés	1 port HDMI 2.1 avec HDR, prenant en charge une résolution maximale de 4K 60Hz/ * 1 port VGA, prenant en charge une résolution maximale de 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz/ * * Disponible uniquement sur les processeurs dotés de graphiques intégrés. ** Les spécifications graphiques peuvent varier en fonction du CPU installé.
Ports SATA	4 ports SATA 6Gb/s (depuis le chipset A620)
Emplacements SSD M.2	1 emplacement M.2 (Clé M) Emplacement M2_1 (depuis le CPU) Prend en charge jusqu'à PCIe 4.0 x4 Prend en charge les périphériques de stockage 2260/ 2280
RAID	Prend en charge RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage SATA
Audio	Codec Realtek ALC897 Audio haute définition 7.1 canaux
Réseau local	1 contrôleur LAN Realtek RTL8111H 1 Gbit/s
Connecteurs d'alimentation	1 connecteur d'alimentation principal ATX 24 broches 1 connecteur d'alimentation +12V 8 broches
Connecteurs USB internes	1 connecteur USB 3.2 Gen 1 5 Gbit/s (depuis le chipset A620) Prend en charge 2 ports USB 3.2 Gen 1 5 Gbit/s supplémentaires 2 connecteurs USB 2.0 Type-A (depuis le chipset A620) Prend en charge 4 ports USB 2.0 supplémentaires
Connecteurs de ventilateur	1 connecteur de ventilateur CPU 4 broches 2 connecteurs de ventilateur système 4 broches
Connecteurs système	1 connecteur audio du panneau avant 2 connecteurs de panneau système 1 connecteur d'intrusion de châssis 1 connecteur de module TPM 1 connecteur de port série
Cavaliers	1 cavalier Clear CMOS 1 cavalier de démarrage sécurisé OC
Fonctionnalités LED	1 connecteur LED RGB 4 broches 4x EZ Debug LED
Connecteurs du panneau arrière	1 port HDMI 1 port VGA 1 port souris 1 port clavier 2 ports USB 3.2 Gen 1 5 Gbit/s Type-A (depuis le CPU) 2 ports USB 3.2 Gen 1 5 Gbit/s Type-A (depuis le chipset A620) 2 ports USB 2.0 Type-A (depuis le chipset A620) 1 port LAN 1 Gbit/s (RJ45) 3 prises audio
Contrôleur E/S	Puce contrôleur NUVOTON NCT6687D-R
Moniteur matériel	Détection de la température du CPU/Système/Chipset Détection de la vitesse du ventilateur CPU/Système Contrôle de la vitesse du ventilateur CPU/Système
Facteur de forme	Facteur de forme m-ATX 8.3 in. x 9.6 in. (211 mm x 244 mm)
Fonctionnalités du BIOS	1x Flash 256 Mo BIOS AMI UEFI ACPI 6.4, SMBIOS 3.5 Multilingue
Logiciel	Pilotes MSI Center CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Fonctionnalités spéciales

Fonctionnalités de MSI Center

Mystic Light
Frozr AI Cooling
Scénario utilisateur
True Color
Live Update
Surveillance matérielle
Super Charger
Accélération des périphériques
Recherche d'images intelligente
MSI Companion
Diagnostic système

Performance

Core Boost
Memory Boost
Emplacement PCI-E Lightning Gen 4
Emplacement M.2 Lightning Gen 4
PCB épaissi de 2oz de cuivre

Convivialité pour le DIY

PCI-E Steel Armor
EZ DEBUG LED
EZ LED Control

Audio

Audio Boost

Support RGB

Extension Mystic Light (RGB)
Prise en charge des périphériques ambiants

BIOS

Click BIOS 5

Contenu de l'emballage

Veuillez vérifier le contenu de l'emballage de votre carte mère. Il devrait contenir :

Carte

1x Carte mère

Documentation

1x Guide d'installation rapide
1x Avis réglementaire de l'Union européenne

Câbles

1x Câble SATA 6G

Accessoires

1x Plaque E/S
1x Kit vis et entretoise M.2 (1 jeu/paquet)

Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

Connecteurs du panneau arrière

Élément	Description
1	Port HDMI
2	Port souris
3	Ports USB 3.2 Gen 1 (5 Gbit/s) Type-A (Du CPU)
4	Port LAN 1 Gbit/s (RJ45)
5	Port d'entrée ligne
6	Port VGA
7	Port clavier
8	Ports USB 3.2 Gen 1 (5 Gbit/s) Type-A (Du chipset A620)
9	Ports USB 2.0 Type-A (Du chipset A620)
10	Port de sortie ligne
11	Port d'entrée micro

Tableau d'état des LED du port LAN

Connexion des prises audio

Présentation des composants

Socket CPU

Introduction au CPU AM5
La surface du CPU AM5 présente deux encoches et un triangle doré pour faciliter l'alignement correct du CPU lors de son placement sur la carte mère. Le triangle doré est l'indicateur de la broche 1.

Lors du changement du processeur, la configuration du système peut être effacée et le BIOS réinitialisé aux valeurs par défaut, en raison de l'architecture du processeur AM5.
Débranchez toujours le cordon d'alimentation de la prise de courant avant d'installer ou de retirer le CPU.
Veuillez conserver le capuchon de protection du CPU après avoir installé le processeur. MSI traitera les demandes d'autorisation de retour de marchandise (Return Merchandise Authorization (RMA)) uniquement si la carte mère est livrée avec le capuchon de protection sur le socket du CPU.
Lors de l'installation d'un CPU, n'oubliez jamais d'installer un dissipateur thermique (CPU heatsink). Un dissipateur thermique (CPU heatsink) est nécessaire pour éviter la surchauffe et maintenir la stabilité du système.
Confirmez que le dissipateur thermique (CPU heatsink) est bien étanche avec le CPU avant de démarrer votre système.
La surchauffe peut gravement endommager le CPU et la carte mère. Assurez-vous toujours que les ventilateurs de refroidissement fonctionnent correctement pour protéger le CPU de la surchauffe. Veillez à appliquer une couche uniforme de pâte thermique (thermal paste) (ou de ruban thermique (thermal tape)) entre le CPU et le dissipateur thermique pour améliorer la dissipation de la chaleur.
Lorsque le CPU n'est pas installé, protégez toujours les broches du socket du CPU en couvrant le socket avec le capuchon en plastique.
Si vous avez acheté un CPU et un dissipateur thermique/refroidisseur (heatsink/ cooler) séparés, veuillez vous référer à la documentation fournie dans l'emballage du dissipateur thermique/refroidisseur (heatsink/ cooler) pour plus de détails sur l'installation.
Cette carte mère est conçue pour prendre en charge l'overclocking. Avant de tenter l'overclocking, veuillez vous assurer que tous les autres composants du système peuvent le tolérer. Toute tentative de fonctionnement au-delà des spécifications du produit n'est pas recommandée. MSI® ne garantit pas les dommages ou les risques causés par un fonctionnement inadéquat au-delà des spécifications du produit.

Connecteurs DIMM

Installation du module de mémoire

Pour assurer la stabilité du système en mode Dual channel mode, les modules de mémoire doivent être du même type, du même nombre et de la même densité.
Certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée lors de l'overclocking, car la fréquence de la mémoire dépend de sa détection de présence série (Serial Presence Detect (SPD)). Allez dans le BIOS et recherchez la fréquence DRAM (DRAM Frequency) pour définir la fréquence de la mémoire si vous souhaitez faire fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevée.
Il est recommandé aux utilisateurs d'utiliser un système de refroidissement de mémoire plus efficace pour l'installation complète des modules DIMMs ou l'overclocking.
La stabilité et la compatibilité du module de mémoire installé dépendent du CPU et des périphériques installés lors de l'overclocking.
Veuillez consulter www.msi.com pour plus d'informations sur la mémoire compatible.

Slots d'extension PCIe

Si vous installez une carte graphique (graphics card) volumineuse et lourde, vous devez utiliser un outil tel que le support de carte graphique (MSI Gaming Series Graphics Card Bolster) pour soutenir son poids afin d'éviter la déformation du slot.
Lorsque vous ajoutez ou retirez des cartes d'extension, coupez toujours l'alimentation et débranchez le câble d'alimentation de la prise de courant. Lisez la documentation de la carte d'extension pour vérifier les éventuels changements matériels ou logiciels supplémentaires nécessaires.

Connecteurs SATA 6Gb/s

Ces connecteurs sont des ports d'interface SATA 6Gb/s. Chaque connecteur peut être relié à un périphérique SATA.

Veuillez ne pas plier le câble SATA à un angle de 90 degrés. Une perte de données pourrait en résulter lors de la transmission.
Les câbles SATA ont des fiches identiques des deux côtés du câble. Cependant, il est recommandé de connecter le connecteur plat à la carte mère pour des raisons d'économie d'espace.

Slot M2/Clé M

Installation du module M.2

Sécurisez l'entretoise M.2 (M.2 standoff) fournie en fonction de la longueur de votre SSD M.2 (M.2 SSD), si nécessaire.
Insérez votre SSD M.2 (M.2 SSD) dans le slot M.2 (M.2 slot) à un angle de 30 degrés.
Fixez le SSD M.2 (M.2 SSD) en place avec la vis M.2 8.5H (M.2 8.5H screw) fournie.

Connecteur audio avant JAUD1

Ce connecteur vous permet de brancher des prises audio sur le panneau avant.

Broche	Nom du signal	Broche	Nom du signal
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

Connecteurs du panneau avant JFP1/JFP2

Le connecteur JFP1 contrôle l'alimentation, la réinitialisation de l'alimentation et les LED de votre boîtier/châssis PC. Les en-têtes Power Switch/ Reset Switch vous permettent de connecter le bouton d'alimentation/le bouton de réinitialisation. L'en-tête Power LED se connecte au voyant LED du boîtier PC, et l'en-tête HDD LED indique l'activité du disque dur. Le connecteur JFP2 est destiné au buzzer et au haut-parleur. Pour connecter les câbles du boîtier PC aux broches appropriées, veuillez vous référer aux images ci-dessous.

Veuillez noter que le voyant Power LED et le voyant HDD LED ont une connexion positive et négative, vous devez relier le câble au port positif et négatif correspondant sur la carte mère. Sinon, les LED ne fonctionneront pas correctement.

Connecteurs d'alimentation CPU_PWR1/ATX_PWR1

Ces connecteurs vous permettent de connecter une alimentation ATX.

CPU_PWR1
Broche	Nom du signal	Broche	Nom du signal
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1
Broche	Nom du signal	Broche	Nom du signal
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

Assurez-vous que tous les câbles d'alimentation sont solidement connectés à une alimentation ATX appropriée pour garantir le fonctionnement stable de la carte mère.

JCI1 Connecteur d'intrusion de châssis

Ce connecteur vous permet de brancher le câble de l'interrupteur d'intrusion de châssis.

Utilisation du détecteur d'intrusion de châssis

Connectez le connecteur JCI1 à l'interrupteur/capteur d'intrusion de châsis sur le châssis.
Fermez le capot du châssis.
Allez dans BIOS (BIOS) > SETTINGS (PARAMÈTRES) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion de châssis).
Réglez Chassis Intrusion (Intrusion de châssis) sur Enabled (Activé).
Appuyez sur F10 (F10) pour enregistrer et quitter, puis appuyez sur la touche Enter (Entrée) pour sélectionner Yes (Oui).
Une fois le capot du châssis rouvert, un message d'avertissement s'affichera à l'écran lorsque l'ordinateur sera mis sous tension.

Réinitialisation de l'avertissement d'intrusion de châssis

Allez dans BIOS (BIOS) > SETTINGS (PARAMÈTRES) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion de châssis).
Réglez Chassis Intrusion (Intrusion de châssis) sur Reset (Réinitialiser).
Appuyez sur F10 (F10) pour enregistrer et quitter, puis appuyez sur la touche Enter (Entrée) pour sélectionner Yes (Oui).

JUSB1 USB 3.2 Gen 1 Connecteur

Ce connecteur vous permet de brancher les ports USB 3.2 Gen 1 5 Gbit/s sur le panneau avant.

Broche	Nom du signal	Broche	Nom du signal
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Veuillez noter que les broches Power (Alimentation) et Ground (Masse) doivent être connectées correctement pour éviter tout dommage possible.

JUSB2-3 USB 2.0 Connecteurs

Ces connecteurs vous permettent de brancher les ports USB 2.0 sur le panneau avant.

Broche	Nom du signal	Broche	Nom du signal
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

Veuillez noter que les broches VCC et Ground (Masse) doivent être connectées correctement pour éviter tout dommage possible.
Afin de recharger votre iPad, iPhone et iPod via les ports USB, veuillez installer l'utilitaire MSI Center.

JTPM1 Connecteur de module TPM

Ce connecteur est destiné au TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plateforme de sécurité TPM pour plus de détails et d'utilisations.

Broche	Nom du signal	Broche	Nom du signal
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

JOC_FS1 Cavalier Safe Boot

Ce cavalier est utilisé pour Safe Boot (Démarrage sécurisé). Une fois activé, le système démarrera avec les paramètres par défaut.

Normal
(par défaut)
Démarrer avec les paramètres BIOS enregistrés.

Activé
Applique les paramètres BIOS par défaut et réduit le mode PCIe (du CPU) pour Safe Boot (Démarrage sécurisé)

JCOM1 Connecteur de port série

Ce connecteur vous permet de brancher le port série optionnel avec équerre.

Broche	Nom du signal	Broche	Nom du signal
1	DCD	2	SIN
3	SOUT	4	DTR
5	Ground	6	DSR
7	RTS	8	CTS
9	RI	10	No Pin

Connecteurs de ventilateur CPU_FAN1 et SYS_FAN1-2

Les connecteurs de ventilateur peuvent être classés en mode PWM (Pulse Width Modulation - Modulation de Largeur d'Impulsion) ou mode DC. Les connecteurs de ventilateur en mode PWM fournissent une sortie 12V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. Les connecteurs de ventilateur en mode DC contrôlent la vitesse du ventilateur en modifiant la tension. Les connecteurs de ventilateur en mode automatique peuvent détecter automatiquement les modes PWM et DC.
Vous pouvez contrôler les ventilateurs dans le panneau BIOS (BIOS) > HARDWARE MONITOR (MONITEUR MATÉRIEL). Il vous permet de définir le mode DC ou PWM pour votre type de ventilateur. Cochez Smart Fan Mode (Mode ventilateur intelligent), la vitesse du ventilateur changera en fonction de la température du CPU ou du système. Décochez Smart Fan Mode (Mode ventilateur intelligent), le ventilateur tournera à vitesse maximale.

Assurez-vous que les ventilateurs fonctionnent correctement après avoir changé le mode PWM/DC.

Définition des broches du mode PWM
Broche	Nom du signal	Broche	Nom du signal
1	Ground	2	+12V
3	Sense	4	Speed Control Signal
Définition des broches du mode DC
Broche	Nom du signal	Broche	Nom du signal
1	Ground	2	Voltage Control
3	Sense	4	NC
Spécifications du connecteur de ventilateur
Connecteur	Mode de ventilateur par défaut	Courant max.	Puissance max.
CPU_FAN1	Mode auto	3A	36W
SYS_FAN1~2	Mode DC	2A	24W

JBAT1 Cavalier Clear CMOS

Il y a une mémoire CMOS embarquée qui est alimentée extérieurement par une batterie située sur la carte mère pour enregistrer les données de configuration du système. Si vous souhaitez effacer la configuration du système, réglez les cavaliers pour effacer la mémoire CMOS.

Réinitialisation du BIOS aux valeurs par défaut

Éteignez l'ordinateur et débranchez le cordon d'alimentation.
Utilisez un cavalier pour court-circuiter JBAT1 pendant environ 5 à 10 secondes.
Retirez le cavalier de JBAT1.
Branchez le cordon d'alimentation et mettez l'ordinateur sous tension.

BAT1 Pile CMOS

Si la pile CMOS est déchargée, l'heure du BIOS sera réinitialisée et les données de configuration du système seront perdues. Dans ce cas, vous devez remplacer la pile CMOS.

Remplacement de la pile CMOS

Poussez le clip de retenue pour libérer la pile.
Retirez la pile de son support.
Installez la nouvelle pile bouton CR2032 avec le signe + vers le haut. Assurez-vous que le clip maintient la pile en toute sécurité.

GARDER HORS DE LA PORTÉE DES ENFANTS

L'ingestion peut entraîner des brûlures chimiques, une perforation des tissus mous, la mort.
Des brûlures graves peuvent survenir dans les 2 heures suivant l'ingestion.
Si vous pensez que des piles ont pu être avalées ou insérées dans une partie du corps, consultez immédiatement un médecin.

Connecteur LED RGB JRGB1

Le connecteur JRGB permet de connecter les bandes LED RGB 5050 12V.

Broche	Nom du signal	Broche	Nom du signal
1	+12V	2	G
3	R	4	B

Connexion de la bande LED RGB

Connexion du ventilateur LED RGB

Le connecteur JRGB prend en charge jusqu'à 2 mètres de bandes LED RGB 5050 continues (12V/G/R/B) avec une puissance maximale de 3A (12V).
Toujours éteindre l'alimentation et débrancher le cordon d'alimentation de la prise murale avant d'installer ou de retirer la bande LED RGB.
Veuillez utiliser le logiciel de MSI pour contrôler la bande LED étendue.

LED intégrées

EZ Debug LED
Ces LED indiquent l'état de débogage de la carte mère.

CPU - indique que le CPU n'est pas détecté ou est défaillant.
DRAM - indique que la DRAM n'est pas détectée ou est défaillante.
VGA - indique que le GPU n'est pas détecté ou est défaillant.
BOOT - indique que le périphérique de démarrage n'est pas détecté ou est défaillant.

Installation du système d'exploitation/des pilotes et de MSI Center

Veuillez télécharger et mettre à jour les derniers utilitaires et pilotes sur www.msi.com

Installation de Windows 10/Windows 11

Allumez l'ordinateur.
Insérez le disque/la clé USB d'installation de Windows 10/ Windows 11 dans votre ordinateur.
Appuyez sur le bouton Restart (Redémarrer) sur le boîtier de l'ordinateur.
Appuyez sur la touche F11 pendant le POST (Power-On Self Test) de l'ordinateur pour accéder au Boot Menu.
Sélectionnez le disque/la clé USB d'installation de Windows 10/ Windows 11 dans le Boot Menu.
Appuyez sur n'importe quelle touche si l'écran affiche le message "Press any key to boot from CD or DVD..." (Appuyez sur n'importe quelle touche pour démarrer depuis le CD ou le DVD...). Sinon, ignorez cette étape.
Suivez les instructions à l'écran pour installer Windows 10/ Windows 11.

Installation des pilotes avec MSI Driver Utility Installer

Certains nouveaux chipsets réseau ne sont pas nativement pris en charge par Windows 10/ Windows 11. Il est recommandé d'installer le pilote LAN avant d'installer les pilotes avec MSI Driver Utility Installer. Veuillez vous référer à www.msi.com pour installer le pilote LAN de votre carte mère.
Le MSI Driver Utility Installer ne s'affichera qu'une seule fois. Si vous l'annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update du manuel de MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur www.msi.com pour rechercher votre carte mère et télécharger les pilotes.
MSI Driver Utility Installer doit être installé via internet.

Démarrez votre ordinateur sous Windows 10/ Windows 11.
Sélectionnez Start (Démarrer) > Settings (Paramètres) > Windows Update (Windows Update), puis sélectionnez Check for updates (Vérifier les mises à jour).
MSI Driver Utility Installer s'affichera automatiquement.
Cochez la case I have read and agree to the MSI Terms of Use (J'ai lu et j'accepte les conditions d'utilisation de MSI), puis cliquez sur Next (Suivant).
Cochez la case Select All (Tout sélectionner) dans le coin inférieur gauche et cliquez sur Install (Installer) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.
Une fois la progression terminée, cliquez sur Finish (Terminer).

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser en douceur les logiciels de création de contenu. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes idéaux, surveiller les performances du système et ajuster la vitesse des ventilateurs.

Guide d'utilisation de MSI Center
Si vous souhaitez plus d'informations sur MSI Center, veuillez vous référer à http://download.msi.com/manual/mb/MSICENTER.pdf ou scannez le code QR pour y accéder.

Les fonctions peuvent varier selon le produit que vous possédez.

UEFI BIOS

MSI UEFI BIOS est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). L'UEFI offre de nombreuses nouvelles fonctions et avantages que le BIOS traditionnel ne peut pas offrir, et il remplacera complètement le BIOS à l'avenir. Le MSI UEFI BIOS utilise l'UEFI comme mode de démarrage par défaut pour tirer pleinement parti des nouvelles capacités du chipset.

Le terme BIOS dans ce guide d'utilisateur fait référence à l'UEFI BIOS, sauf indication contraire.

Avantages de l'UEFI

Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et éviter le processus d'auto-test du BIOS. Il peut également éliminer le temps de basculement en mode CSM pendant le POST.
Prise en charge des partitions de disque dur de plus de 2 To.
Prise en charge de plus de 4 partitions principales avec une table de partition GUID (GPT).
Prise en charge d'un nombre illimité de partitions.
Prise en charge complète des nouvelles fonctionnalités des périphériques - les nouveaux périphériques peuvent ne pas offrir de rétrocompatibilité.
Prise en charge du démarrage sécurisé - l'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun logiciel malveillant ne perturbe le processus de démarrage.

Cas d'incompatibilité avec l'UEFI

Système d'exploitation Windows 32 bits - cette carte mère ne prend en charge que le système d'exploitation Windows 10/ Windows 11 64 bits.
Ancienne carte graphique - le système détectera votre carte graphique. Si vous utilisez d'anciennes cartes graphiques, un message d'avertissement peut s'afficher : "There is no GOP (Graphics Output protocol) support detected in this graphics card." (Aucune prise en charge du GOP (Graphics Output Protocol) n'est détectée sur cette carte graphique.)

Nous vous recommandons de la remplacer par une carte graphique prenant en charge le GOP/UEFI ou d'utiliser un CPU avec des graphiques intégrés pour un fonctionnement normal.

Comment vérifier le mode BIOS ?

Allumez votre ordinateur.
Appuyez sur la touche Delete (Suppr) lorsque le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Appuyez sur la touche DEL pour entrer dans le menu de configuration, F11 pour entrer dans le menu de démarrage) apparaît à l'écran pendant le processus de démarrage.
Après être entré dans le BIOS, vous pouvez vérifier le Mode BIOS en haut de l'écran.

Configuration du BIOS

Les paramètres par défaut offrent des performances optimales pour la stabilité du système dans des conditions normales. Vous devez toujours conserver les paramètres par défaut pour éviter d'éventuels dommages au système ou échecs de démarrage, sauf si vous êtes familiarisé avec le BIOS.

Les éléments du BIOS sont régulièrement mis à jour pour une meilleure performance du système. Les éléments peuvent être légèrement différents du dernier BIOS ; par conséquent, la description est donnée à titre indicatif uniquement. Vous pouvez également vous référer au panneau d'informations HELP (AIDE) pour la description des éléments du BIOS.
Les écrans, options et paramètres du BIOS varient en fonction de votre système.

Accéder à la configuration du BIOS
Appuyez sur la touche Delete (Suppr) lorsque le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Appuyez sur la touche DEL pour entrer dans le menu de configuration, F11 pour entrer dans le menu de démarrage) apparaît à l'écran pendant le processus de démarrage.

Touche de fonction
F1:	General Help list (Liste d'aide générale)
F2:	Add/ Remove a favorite item (Ajouter/Supprimer un élément favori)
F3:	Enter Favorites menu (Accéder au menu Favoris)
F4:	Enter CPU Specifications menu (Accéder au menu Spécifications CPU)
F5:	Enter Memory-Z menu (Accéder au menu Memory-Z)
F6:	Load optimized defaults (Charger les paramètres optimisés par défaut)
F7:	Switch between Advanced mode and EZ mode (Basculer entre le mode avancé et le mode EZ)
F8:	Load Overclocking Profile (Charger un profil d'overclocking)
F9:	Save Overclocking Profile (Enregistrer le profil d'overclocking)
F10:	Save Change and Reset* (Enregistrer les modifications et redémarrer)*
F12:	Take a screenshot and save it to USB flash drive (FAT/ FAT32 format only). (Prendre une capture d'écran et l'enregistrer sur une clé USB (format FAT/ FAT32 uniquement).)
Ctrl+F:	Enter Search page (Accéder à la page de recherche)

* Lorsque vous appuyez sur F10, une fenêtre de confirmation apparaît et fournit les informations de modification. Sélectionnez entre Yes (Oui) ou No (Non) pour confirmer votre choix.

Guide d'utilisation du BIOS
Si vous souhaitez plus d'instructions sur la configuration du BIOS, veuillez vous référer à https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf ou scannez le code QR pour y accéder.

Les fonctions peuvent varier selon le produit que vous possédez.

Réinitialisation du BIOS

Vous pourriez avoir besoin de restaurer les paramètres par défaut du BIOS pour résoudre certains problèmes. Il existe plusieurs façons de réinitialiser le BIOS :

Allez dans le BIOS et appuyez sur F6 pour Load optimized defaults (Charger les paramètres optimisés par défaut).
Court-circuitez le cavalier Clear CMOS (Effacer le CMOS) sur la carte mère.

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section du cavalier Clear CMOS pour la réinitialisation du BIOS.

Mise à jour du BIOS

Mise à jour du BIOS avec M-FLASH
Avant la mise à jour :
Veuillez télécharger le dernier fichier BIOS correspondant à votre modèle de carte mère sur le site web de MSI. Ensuite, enregistrez le fichier BIOS sur la clé USB.

Mise à jour du BIOS :

Insérez la clé USB contenant le fichier de mise à jour dans le port USB.
Veuillez vous référer aux méthodes suivantes pour entrer en mode flash.
- Redémarrez et appuyez sur la touche Ctrl + F5 pendant le POST et cliquez sur Yes (Oui) pour redémarrer le système.
- Redémarrez et appuyez sur la touche Del pendant le POST pour entrer dans le BIOS. Cliquez sur le bouton M-FLASH (M-FLASH) et cliquez sur Yes (Oui) pour redémarrer le système.
Sélectionnez un fichier BIOS pour effectuer le processus de mise à jour du BIOS.
Lorsque vous y êtes invité, cliquez sur Yes (Oui) pour commencer la récupération du BIOS.
Une fois le processus de flashage terminé à 100 %, le système redémarrera automatiquement.

Mise à jour du BIOS avec MSI Center
Avant la mise à jour :

Assurez-vous que le pilote LAN est déjà installé et que la connexion Internet est correctement configurée.
Veuillez fermer tous les autres logiciels d'application avant de mettre à jour le BIOS.

Pour mettre à jour le BIOS :

Installez et lancez MSI Center et allez à la page Support (Assistance).
Sélectionnez Live Update (Mise à jour en direct) et cliquez sur le bouton Advance (Avancé).
Sélectionnez le fichier BIOS et cliquez sur le bouton Install (Installer).
Le rappel d'installation apparaîtra, puis cliquez sur le bouton Install (Installer).
Le système redémarrera automatiquement pour mettre à jour le BIOS.
Une fois le processus de flashage terminé à 100 %, le système redémarrera automatiquement.

Informations de sécurité

Les composants inclus dans ce paquet sont sujets aux dommages causés par les décharges électrostatiques (ESD). Veuillez suivre les instructions suivantes pour assurer un assemblage informatique réussi.
Assurez-vous que tous les composants sont solidement connectés. Des connexions lâches peuvent empêcher l'ordinateur de reconnaître un composant ou de démarrer.
Tenez la carte mère par les bords pour éviter de toucher les composants sensibles.
Il est recommandé de porter un bracelet antistatique (ESD) lors de la manipulation de la carte mère afin de prévenir les dommages électrostatiques. Si un bracelet antistatique n'est pas disponible, déchargez-vous de l'électricité statique en touchant un autre objet métallique avant de manipuler la carte mère.
Rangez la carte mère dans un conteneur de protection électrostatique ou sur un tapis antistatique lorsque la carte mère n'est pas installée.
Avant d'allumer l'ordinateur, assurez-vous qu'il n'y a pas de vis desserrées ou de composants métalliques sur la carte mère ou n'importe où à l'intérieur du boîtier de l'ordinateur.
Ne démarrez pas l'ordinateur avant que l'installation ne soit terminée. Cela pourrait causer des dommages permanents aux composants ainsi que des blessures à l'utilisateur.
Si vous avez besoin d'aide lors d'une étape d'installation, veuillez consulter un technicien informatique certifié.
Coupez toujours l'alimentation et débranchez le cordon d'alimentation de la prise électrique avant d'installer ou de retirer tout composant informatique.
Conservez ce guide de l'utilisateur pour référence future.
Gardez cette carte mère à l'abri de l'humidité.
Assurez-vous que votre prise électrique fournit la même tension que celle indiquée sur le bloc d'alimentation (PSU), avant de connecter le bloc d'alimentation à la prise électrique.
Placez le cordon d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le cordon d'alimentation.
Toutes les mises en garde et avertissements sur la carte mère doivent être pris en compte.
Si l'une des situations suivantes se présente, faites vérifier la carte mère par le personnel de service :
- Du liquide a pénétré dans l'ordinateur.
- La carte mère a été exposée à l'humidité.
- La carte mère ne fonctionne pas correctement ou vous ne parvenez pas à la faire fonctionner conformément au guide de l'utilisateur.
- La carte mère est tombée et a été endommagée.
- La carte mère présente des signes évidents de rupture.
Ne laissez pas cette carte mère dans un environnement au-dessus de 60°C (140°F), cela pourrait l'endommager.

Notification de support de boîtier
Pour éviter d'endommager la carte mère, tout entretoise de montage inutile entre les circuits de la carte mère et le boîtier de l'ordinateur est interdite. Les zones interdites pour les entretoises de boîtier seront marquées au dos de la carte mère (comme illustré ci-dessus) pour servir d'avertissement à l'utilisateur.

Notification d'évitement de collision
Une peinture protectrice est imprimée autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel MSI PRO A620M-E
