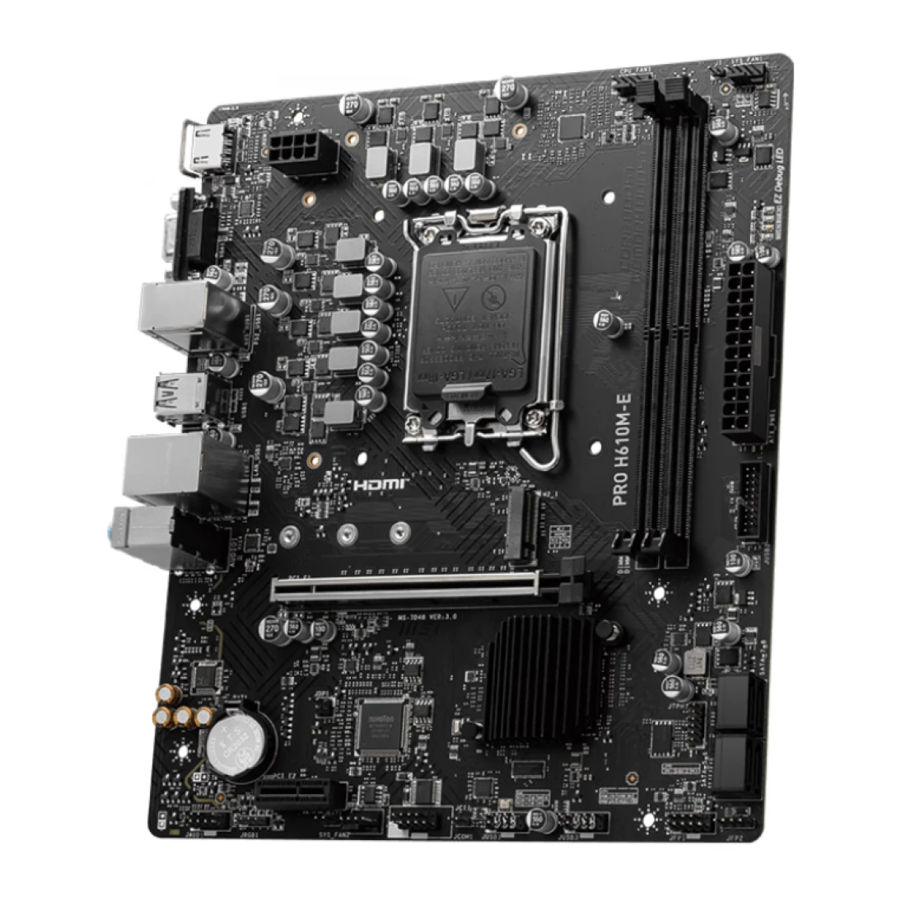

Manuel MSI PRO H610M-E

Sommaire

1 Démarrage Rapide
2 Spécifications
3 Fonctionnalités Spéciales
4 Contenu de l'Emballage
5 Connecteurs du Panneau Arrière
- 5.1 Tableau d'état des LED du port LAN
- 5.2 Connexion des prises audio
6 Aperçu des composants
7 LEDs intégrées
- 7.1 EZ Debug LED
8 Installation du système d'exploitation, des pilotes et de MSI Center
9 UEFI BIOS
10 Consignes de sécurité
- 10.1 Avertissement concernant les entretoises du boîtier
11 Références
12 Télécharger le manuel
13 Dans d'autres langues

Démarrage Rapide

Merci d'avoir acheté une nouvelle carte mère MSI®. Cette section de Démarrage Rapide contient des diagrammes de démonstration sur l'installation de votre ordinateur. Certaines installations sont également accompagnées de démonstrations vidéo. Veuillez suivre l'URL pour les regarder avec le navigateur web de votre téléphone ou tablette. Vous pouvez même vous rendre sur l'URL en scannant le code QR.

Préparation des Outils et des Composants

Connexion des Périphériques

Mise sous Tension

Spécifications

Processeur	Prend en charge les processeurs Intel® Core™ de 12e/13e génération, Pentium® Gold et Celeron®* Socket processeur LGA1700 * Veuillez consulter www.msi.com pour connaître le dernier état de prise en charge à mesure que de nouveaux processeurs sont commercialisés.
Jeu de Puces	Jeu de puces Intel® H610
Mémoire	2x slots mémoire DDR5, prenant en charge jusqu'à 96 Go* Prend en charge 1R 5600 MHz (par JEDEC & POR) Prend en charge le profil mémoire extrême (XMP) Intel® Prend en charge le mode Dual-Controller Dual-Channel Prend en charge la mémoire non-ECC, non-buffered * Veuillez vous référer à www.msi.com pour plus d'informations sur la mémoire compatible.
Slots d'Extension	1x slot PCIe x16 (Depuis le CPU) Prend en charge jusqu'à PCIe 4.0 x16 1x slot PCIe x1 (Depuis le jeu de puces H610) Prend en charge jusqu'à PCIe 3.0 x1
Graphiques Intégrés	1x port HDMI™ 1.4 avec HDR, prenant en charge une résolution maximale de 4K 30Hz/* 1x port VGA, prenant en charge une résolution maximale de 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz/* * Disponible pour les processeurs avec graphiques intégrés. ** Les spécifications graphiques peuvent varier en fonction du CPU installé.
Ports SATA	4x ports SATA 6Gb/s* (Depuis le jeu de puces H610) * Le port SATA_5 sera indisponible lors de l'installation d'un SSD M.2 SATA dans le slot M2_1.
Slot SSD M.2	1x slot M.2* (Key M) (Depuis le CPU) Prend en charge jusqu'à PCIe 3.0 x4 Prend en charge jusqu'à SATA 6Gb/s Prend en charge les périphériques de stockage 2242/2260/2280 * Le port SATA_5 sera indisponible lors de l'installation d'un SSD M.2 SATA dans le slot M2_1.
Audio	Realtek® ALC897Codec Audio Haute Définition 7.1 Canaux
LAN	1x contrôleur LAN Realtek® RTL8111H 1Gbps
Connecteurs d'Alimentation	1x connecteur d'alimentation principal ATX 24 broches 1x connecteur d'alimentation +12V 8 broches
Connecteurs USB Internes	1x connecteur USB 3.2 Gen 1 5Gbps (Depuis le jeu de puces H610) Prend en charge 2 ports USB 3.2 Gen 1 5Gbps supplémentaires 2x connecteurs USB 2.0 Type-A (Depuis le Hub-GL850G) Prend en charge 4 ports USB 2.0 supplémentaires
Connecteurs de Ventilateur	1x connecteur de ventilateur CPU 4 broches 2x connecteurs de ventilateur système 4 broches
Connecteurs Système	1x connecteur audio de panneau avant 2x connecteurs de panneau système 1x connecteur d'intrusion de châssis 1x connecteur de module TPM 1x connecteur de port série
Cavaliers	1x cavalier Clear CMOS
Fonctionnalités LED	1x connecteur LED RGB 4 broches 4x LED EZ Debug
Connecteurs du Panneau Arrière	1x port HDMI™ 1x port VGA 1x port combo clavier/souris PS/2 4x ports USB 2.0 Type-A (Depuis le jeu de puces H610) 2x ports USB 3.2 Gen 1 5Gbps Type-A (Depuis le jeu de puces H610) 1x port LAN (RJ45) 3x prises audio
Contrôleur E/S	Puce de contrôleur NUVOTON NCT6687-D
Moniteur Matériel	Détection de la température CPU/Système/Jeu de puces Détection de la vitesse du ventilateur CPU/Système Contrôle de la vitesse du ventilateur CPU/Système
Format	Format m-ATX 7,9 po x 9,3 po (200 mm x 236 mm)
Fonctionnalités du BIOS	1x flash 256 Mb UEFI AMI BIOS ACPI 6.4, SMBIOS 3.4 Multilingue
Logiciels	Pilotes MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 AIDA64 Extreme - MSI Edition

Fonctionnalités Spéciales

Fonctionnalités de MSI Center

Mystic light
Frozr AI Cooling
User Scenario
True Color
Live Update
Hardware Monitoring
Super Charger
Devices Speed Up
Smart Image Finder
MSI Companion
System Diagnosis

Audio

Audio Boost

Refroidissement

M.2 Shield Frozr
Smart Fan Control

LED

EZ DEBUG LED

Performances

DDR5 Boost
Core Boost
USB3.2 Gen1 5G
USB with Type A
Front USB Type-A

Protection

PCI-E Steel Armor

Expérience

Click BIOS 5

Contenu de l'Emballage

Veuillez vérifier le contenu de l'emballage de votre carte mère. Il devrait contenir :

Carte

1x Carte mère

Documentation

1x Guide d'installation rapide
1x Avis réglementaire de l'Union européenne

Câbles

1x câble SATA 6Gb/s

Accessoires

1x kit de vis et entretoise M.2 (1 jeu/paquet)

Si l'un des articles ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

Connecteurs du Panneau Arrière

Élément	Description
1	Port HDMI™
2	Port combiné clavier/souris PS/2
3	Ports USB 3.2 Gen 1 5 Gbit/s Type-A (Depuis le chipset H610)
4	Port LAN 1 Gbit/s
5	Port d'entrée ligne
6	Port VGA
7	Ports USB 2.0 Type-A (Depuis le chipset H610)
8	Port de sortie ligne
9	Port d'entrée micro

Tableau d'état des LED du port LAN

Connexion des prises audio

Diagramme de connexion des prises audio au casque et au microphone

Diagramme de connexion des prises audio aux haut-parleurs stéréo

Diagramme de connexion des prises audio aux haut-parleurs 4 canaux

Diagramme de connexion des prises audio aux haut-parleurs 5.1 canaux

Diagramme de connexion des prises audio aux haut-parleurs 7.1 canaux

Aperçu des composants

Socket CPU

Introduction au CPU LGA1700
La surface du CPU LGA1700 comporte quatre encoches et un triangle doré pour faciliter l'alignement correct du CPU lors de son installation sur la carte mère. Le triangle doré est l'indicateur du Pin 1.

Débranchez toujours le cordon d'alimentation de la prise de courant avant d'installer ou de retirer le CPU.
Veuillez conserver le capuchon de protection du CPU après avoir installé le processeur. MSI traitera les demandes d'autorisation de retour de marchandise (RMA) uniquement si la carte mère est livrée avec le capuchon de protection sur le socket CPU.
Lors de l'installation d'un CPU, n'oubliez jamais d'installer un dissipateur thermique de CPU. Un dissipateur thermique de CPU est nécessaire pour éviter la surchauffe et maintenir la stabilité du système.
Confirmez que le dissipateur thermique du CPU est bien scellé avec le CPU avant de démarrer votre système.
La surchauffe peut gravement endommager le CPU et la carte mère. Assurez-vous toujours que les ventilateurs de refroidissement fonctionnent correctement pour protéger le CPU de la surchauffe. Veillez à appliquer une couche uniforme de pâte thermique (ou de ruban thermique) entre le CPU et le dissipateur thermique pour améliorer la dissipation de la chaleur.
Lorsque le CPU n'est pas installé, protégez toujours les broches du socket CPU en recouvrant le socket avec le capuchon en plastique.
Si vous avez acheté un CPU et un dissipateur thermique/refroidisseur séparés, veuillez vous référer à la documentation fournie dans l'emballage du dissipateur thermique/refroidisseur pour plus de détails sur l'installation.
Cette carte mère est conçue pour prendre en charge l'overclocking. Avant de tenter d'overclocker, assurez-vous que tous les autres composants du système peuvent tolérer l'overclocking. Toute tentative de fonctionnement au-delà des spécifications du produit n'est pas recommandée. MSI® ne garantit pas les dommages ou les risques causés par une utilisation inappropriée au-delà des spécifications du produit.

Slots DIMM

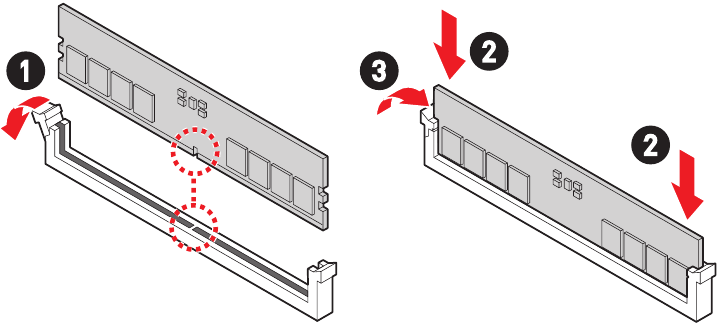

Installation d'un module mémoire

Pour assurer la stabilité du système en mode Dual channel, les modules de mémoire doivent être du même type, du même nombre et de la même densité.
Certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée lors de l'overclocking en raison de la dépendance de la fréquence mémoire vis-à-vis de son Serial Presence Detect (SPD). Allez dans le BIOS et trouvez DRAM Frequency (Fréquence DRAM) pour définir la fréquence mémoire si vous souhaitez faire fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevée.
Il est recommandé aux utilisateurs d'utiliser un système de refroidissement de mémoire plus efficace pour une installation complète des DIMM ou l'overclocking.
La stabilité et la compatibilité du module de mémoire installé dépendent du CPU et des périphériques installés lors de l'overclocking.
Veuillez consulter www.msi.com pour plus d'informations sur la mémoire compatible.

PCI_E1~2 : Slots d'extension PCIe

Si vous installez une carte graphique grande et lourde, vous devez utiliser un outil tel que MSI Graphics Card Bolster pour supporter son poids et éviter la déformation du slot.
Lors de l'ajout ou du retrait de cartes d'extension, coupez toujours l'alimentation électrique et débranchez le câble d'alimentation du bloc d'alimentation de la prise de courant. Lisez la documentation de la carte d'extension pour vérifier si des modifications matérielles ou logicielles supplémentaires sont nécessaires.

SATA_5~8 : Connecteurs SATA 6Gb/s

Ces connecteurs sont des ports d'interface SATA 6Gb/s. Chaque connecteur peut être connecté à un périphérique SATA.

Veuillez ne pas plier le câble SATA à un angle de 90 degrés. Une perte de données pourrait en résulter lors de la transmission.
Les câbles SATA ont des fiches identiques des deux côtés du câble. Cependant, il est recommandé de connecter le connecteur plat à la carte mère pour des raisons d'économie d'espace.
SATA_5 sera indisponible lors de l'installation d'un SSD SATA M.2 dans le slot M2_1.

M2_1 : Slot M.2 (Key M)

Intel® RST ne prend en charge que les SSD PCIe M.2 avec UEFI ROM.
SATA_5 sera indisponible lors de l'installation d'un SSD SATA M.2 dans le slot M2_1.

Installation du module M.2

Fixez l'entretoise M.2 fournie en fonction de la longueur de votre SSD M.2, si nécessaire.
Insérez votre SSD M.2 dans le slot M.2 avec un angle de 30 degrés.
Fixez le SSD M.2 à l'aide de la vis M.2 8.5H fournie.

JAUD1 : Connecteur audio frontal

Ce connecteur vous permet de connecter des prises audio sur le panneau avant.

Broche	Nom du signal
1	MIC L
2	Ground
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

JFP1, JFP2 : Connecteurs du panneau avant

Le connecteur JFP1 contrôle l'allumage, la réinitialisation et les LED de votre boîtier/châssis PC. Les en-têtes "Power Switch/ Reset Switch" (Interrupteur d'alimentation / Interrupteur de réinitialisation) vous permettent de connecter le bouton d'alimentation / le bouton de réinitialisation. L'en-tête "Power LED" (LED d'alimentation) se connecte au voyant LED du boîtier PC, et l'en-tête "HDD LED" (LED HDD) indique l'activité du disque dur. Le connecteur JFP2 est destiné au Buzzer et au haut-parleur. Pour connecter les câbles du boîtier PC aux bonnes broches, veuillez vous référer aux images ci-dessous.

Veuillez noter que les LED "Power LED" et "HDD LED" ont une connexion positive et négative, vous devez connecter le câble au port positif et négatif correspondant sur la carte mère. Sinon, les LED ne fonctionneront pas correctement.

JCI1 : Connecteur d'intrusion de châssis

Ce connecteur vous permet de connecter le câble de l'interrupteur d'intrusion de châssis.

Utilisation du détecteur d'intrusion de châssis

Connectez le connecteur JCI1 à l'interrupteur/capteur d'intrusion de châssis sur le châssis.
Fermez le couvercle du châssis.
Allez dans BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > PARAMÈTRES > Sécurité > Configuration de l'intrusion de châssis).
Réglez Chassis Intrusion (Intrusion de châssis) sur Enabled (Activé).
Appuyez sur F10 pour enregistrer et quitter, puis appuyez sur la touche Enter (Entrée) pour sélectionner Yes (Oui).
Une fois le couvercle du châssis rouvert, un message d'avertissement s'affichera à l'écran lorsque l'ordinateur sera allumé.

Réinitialisation de l'avertissement d'intrusion de châssis

Allez dans BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > PARAMÈTRES > Sécurité > Configuration de l'intrusion de châssis).
Réglez Chassis Intrusion (Intrusion de châssis) sur Reset (Réinitialiser).
Appuyez sur F10 pour enregistrer et quitter, puis appuyez sur la touche Enter (Entrée) pour sélectionner Yes (Oui).

CPU_PWR1, ATX_PWR1: Connecteurs d'alimentation

Ces connecteurs vous permettent de connecter une alimentation ATX.

CPU_PWR1

Broche	Nom du signal
1	Masse
2	Masse
3	Masse
4	Masse
5	+12V
6	+12V
7	+12V
8	+12V

ATX_PWR1

Broche	Nom du signal
1	+3.3V
2	+3.3V
3	Masse
4	+5V
5	Masse
6	+5V
7	Masse
8	PWR OK
9	5VSB
10	+12V
11	+12V
12	+3.3V
13	+3.3V
14	-12V
15	Masse
16	PS-ON#
17	Masse
18	Masse
19	Masse
20	Réservé
21	+5V
22	+5V
23	+5V
24	Masse

Assurez-vous que tous les câbles d'alimentation sont solidement connectés à une alimentation ATX appropriée pour garantir un fonctionnement stable de la carte mère.

JCOM1: Connecteur de port série

Ce connecteur vous permet de connecter le port série optionnel avec équerre.

Broche	Nom du signal
1	DCD
2	SIN
3	SOUT
4	DTR
5	Masse
6	DSR
7	RTS
8	CTS
9	RI
10	Pas de broche

JUSB2: Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de connecter des ports USB 3.2 Gen 1 5Gbps sur le panneau avant.

Broche	Nom du signal
1	Alimentation
2	USB3_RX_DN
3	USB3_RX_DP
4	Masse
5	USB3_TX_C_DN
6	USB3_TX_C_DP
7	Masse
8	USB2.0-
9	USB2.0+
10	Masse
11	USB2.0+
12	USB2.0-
13	Masse
14	USB3_TX_C_DP
15	USB3_TX_C_DN
16	Masse
17	USB3_RX_DP
18	USB3_RX_DN
19	Alimentation
20	Pas de broche

Notez que les broches d'alimentation et de masse doivent être connectées correctement pour éviter tout dommage possible.

JUSB1 & JUSB3: Connecteurs USB 2.0

Ces connecteurs vous permettent de connecter des ports USB 2.0 sur le panneau avant.

Broche	Nom du signal
1	VCC
2	VCC
3	USB0-
4	USB1-
5	USB0+
6	USB1+
7	Masse
8	Masse
9	Pas de broche
10	NC

Notez que les broches VCC et de masse doivent être connectées correctement pour éviter tout dommage possible.
Afin de recharger votre iPad, iPhone et iPod via les ports USB, veuillez installer l'utilitaire MSI Center.

JTPM1: Connecteur de module TPM

Ce connecteur est destiné au TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plateforme de sécurité TPM pour plus de détails et d'utilisations.

Broche	Nom du signal
1	Alimentation SPI
2	Sélection de puce SPI
3	Master In Slave Out (Données SPI)
4	Master Out Slave In (Données SPI)
5	Réservé
6	Horloge SPI
7	Masse
8	Réinitialisation SPI
9	Réservé
10	Pas de broche
11	Réservé
12	Requête d'interruption

CPU_FAN1, SYS_FAN1~2: Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être classés en mode PWM (Pulse Width Modulation) ou en mode DC. Les connecteurs de ventilateur en mode PWM fournissent une sortie 12V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. Les connecteurs de ventilateur en mode DC contrôlent la vitesse du ventilateur en modifiant la tension.
Vous pouvez contrôler les ventilateurs dans le panneau BIOS> HARDWARE MONITOR. Il vous permet de définir le mode DC ou PWM pour votre type de ventilateur. Cochez la case Smart Fan Mode, la vitesse du ventilateur changera en fonction de la température du CPU ou du système. Décochez la case Smart Fan Mode, le ventilateur tournera à la vitesse maximale.

Assurez-vous que les ventilateurs fonctionnent correctement après avoir changé le mode PWM/DC.

Définition des broches du mode PWM

Broche	Nom du signal
1	Masse
2	+12V
3	Détection
4	Signal de contrôle de vitesse

Définition des broches du mode DC

Broche	Nom du signal
1	Masse
2	Contrôle de tension
3	Détection
4	NC

Spécifications des connecteurs de ventilateur

Connecteur	Mode de ventilateur par défaut	Courant max.	Puissance max.
CPU_FAN1	Mode PWM	2A	24W
SYS_FAN1~2	Mode DC	1A	12W

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Il y a une mémoire CMOS embarquée, alimentée par une batterie située sur la carte mère, qui permet de sauvegarder les données de configuration du système. Si vous souhaitez effacer la configuration du système, réglez les cavaliers pour effacer la mémoire CMOS.

Réinitialisation du BIOS aux valeurs par défaut

Éteignez l'ordinateur et débranchez le cordon d'alimentation.
Utilisez un capuchon de cavalier pour court-circuiter JBAT1 pendant environ 5 à 10 secondes.
Retirez le capuchon de cavalier de JBAT1.
Rebranchez le cordon d'alimentation et allumez l'ordinateur.

JRGB1 : Connecteur de LED RGB

Le connecteur JRGB vous permet de connecter les bandes LED RGB 5050 12V.

Broche	Nom du signal
1	+12V
2	G
3	R
4	B

Connexion de bande LED RGB

Connexion de ventilateur LED RGB

Le connecteur JRGB prend en charge jusqu'à 2 mètres de bandes LED RGB 5050 continues (12V/G/R/B) avec une puissance nominale maximale de 3A (12V).
Toujours couper l'alimentation et débrancher le cordon d'alimentation de la prise de courant avant d'installer ou de retirer la bande LED RGB.
Veuillez utiliser le logiciel de MSI pour contrôler la bande LED étendue.

LEDs intégrées

EZ Debug LED

Ces LEDs indiquent l'état de débogage de la carte mère.

	CPU - indique que le CPU n'est pas détecté ou a échoué.
	DRAM - indique que la DRAM n'est pas détectée ou a échoué.
	VGA - indique que le GPU n'est pas détecté ou a échoué.
	BOOT - indique que le périphérique de démarrage n'est pas détecté ou a échoué.

Installation du système d'exploitation, des pilotes et de MSI Center

Veuillez télécharger et mettre à jour les derniers utilitaires et pilotes sur www.msi.com

Installation de Windows 10/ Windows 11

Allumez l'ordinateur.
Insérez le disque/la clé USB d'installation de Windows 10/ Windows 11 dans votre ordinateur.
Appuyez sur le bouton Restart (Redémarrer) du boîtier de l'ordinateur.
Appuyez sur la touche F11 pendant le POST (Power-On Self Test) de l'ordinateur pour accéder au Boot Menu (Menu de démarrage).
Sélectionnez le disque/la clé USB d'installation de Windows 10/ Windows 11 depuis le Boot Menu (Menu de démarrage).
Appuyez sur n'importe quelle touche si l'écran affiche le message "Press any key to boot from CD or DVD..." (Appuyez sur n'importe quelle touche pour démarrer à partir du CD ou DVD...). Si ce n'est pas le cas, veuillez ignorer cette étape.
Suivez les instructions à l'écran pour installer Windows 10/ Windows 11.

Installation des pilotes avec MSI Driver Utility Installer

Certains nouveaux chipsets réseau ne sont pas nativement pris en charge par Windows 10/ Windows 11. Il est recommandé d'installer le pilote LAN avant d'installer les pilotes avec MSI Driver Utility Installer. Veuillez vous référer à www.msi.com pour installer le pilote LAN de votre carte mère.
Le MSI Driver Utility Installer n'apparaîtra qu'une seule fois. Si vous l'annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update (Mise à jour en direct) du manuel MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur www.msi.com pour rechercher votre carte mère et télécharger les pilotes.
MSI Driver Utility Installer doit être installé via Internet.

Démarrez votre ordinateur sous Windows 10/ Windows 11.
Sélectionnez Start (Démarrer) > Settings (Paramètres) > Windows Update, puis sélectionnez Check for updates (Vérifier les mises à jour).
MSI Driver Utility Installer apparaîtra automatiquement.
Cochez la case I have read and agree to the MSI Terms of Use (J'ai lu et j'accepte les conditions d'utilisation de MSI), puis cliquez sur Next (Suivant).
Cochez la case Select All (Tout sélectionner) dans le coin inférieur gauche et cliquez sur Install (Installer) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.
Une fois la progression terminée, cliquez sur Finish (Terminer).

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser en douceur les logiciels de création de contenu. Elle vous permet également de contrôler et de synchroniser les effets lumineux LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser des modes idéaux, surveiller les performances du système et ajuster la vitesse des ventilateurs.

Guide de l'utilisateur MSI Center
Si vous souhaitez obtenir plus d'informations sur MSI Center, veuillez vous référer à http://download.msi.com/manual/mb/MSICENTER.pdf ou scanner le code QR pour y accéder.

Les fonctions peuvent varier selon le produit que vous possédez.

UEFI BIOS

MSI UEFI BIOS est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). UEFI possède de nombreuses nouvelles fonctions et avantages que le BIOS traditionnel ne peut pas offrir, et il remplacera complètement le BIOS à l'avenir. Le MSI UEFI BIOS utilise UEFI comme mode de démarrage par défaut pour profiter pleinement des capacités du nouveau chipset.

Le terme BIOS dans ce guide de l'utilisateur fait référence à l'UEFI BIOS, sauf indication contraire.

Avantages de l'UEFI

Démarrage rapide - UEFI peut démarrer directement le système d'exploitation et éviter le processus d'autotest du BIOS. Et élimine également le temps de basculement en mode CSM pendant le POST.
Prise en charge des partitions de disque dur de plus de 2 To.
Prend en charge plus de 4 partitions primaires avec une table de partitions GUID (GPT).
Prend en charge un nombre illimité de partitions.
Prend en charge toutes les capacités des nouveaux périphériques - les nouveaux périphériques peuvent ne pas offrir de compatibilité ascendante.
Prend en charge le démarrage sécurisé - UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun logiciel malveillant ne falsifie le processus de démarrage.

Cas d'incompatibilité UEFI

Système d'exploitation Windows 32 bits - cette carte mère ne prend en charge que le système d'exploitation Windows 10/ Windows 11 64 bits.
Carte graphique plus ancienne - le système détectera votre carte graphique. Si vous utilisez des cartes graphiques plus anciennes, il peut afficher un message d'avertissement "There is no GOP (Graphics Output protocol) support detected in this graphics card" (Aucun support GOP (Graphics Output Protocol) détecté dans cette carte graphique).

Nous vous recommandons de la remplacer par une carte graphique prenant en charge GOP/UEFI ou d'utiliser un CPU avec carte graphique intégrée pour un fonctionnement normal.

Comment vérifier le mode BIOS ?

Allumez votre ordinateur.
Appuyez sur la touche Delete lorsque le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Appuyez sur la touche DEL pour entrer dans le menu de configuration, F11 pour entrer dans le menu de démarrage) apparaît à l'écran pendant le processus de démarrage.
Après être entré dans le BIOS, vous pouvez vérifier le BIOS Mode (Mode BIOS) en haut de l'écran.

Configuration du BIOS

Les paramètres par défaut offrent des performances optimales pour la stabilité du système dans des conditions normales. Vous devez toujours conserver les paramètres par défaut pour éviter d'éventuels dommages au système ou échecs de démarrage, sauf si vous êtes familier avec le BIOS.

Les éléments du BIOS sont continuellement mis à jour pour de meilleures performances système. Par conséquent, la description peut être légèrement différente du dernier BIOS et ne doit être utilisée qu'à titre de référence. Vous pouvez également vous référer au panneau d'informations HELP (Aide) pour la description des éléments du BIOS.
Les écrans, options et paramètres du BIOS varieront en fonction de votre système.

Entrer dans la configuration du BIOS

Appuyez sur la touche Delete lorsque le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Appuyez sur la touche DEL pour entrer dans le menu de configuration, F11 pour entrer dans le menu de démarrage) apparaît à l'écran pendant le processus de démarrage.

Touche de fonction

F1:	Liste d'aide générale
F2:	Ajouter/ Supprimer un élément favori
F3:	Entrer dans le menu Favoris
F4:	Entrer dans le menu Spécifications du CPU
F5:	Entrer dans le menu Memory-Z
F6:	Charger les paramètres optimisés par défaut
F7:	Basculer entre le mode Avancé et le mode EZ
F8:	Charger le profil d'overclocking
F9:	Enregistrer le profil d'overclocking
F10:	Enregistrer les modifications et réinitialiser*
F12:	Prendre une capture d'écran et l'enregistrer sur une clé USB (format FAT/ FAT32 uniquement).
Ctrl+F:	Entrer dans la page de recherche

* Lorsque vous appuyez sur F10, une fenêtre de confirmation apparaît et fournit les informations de modification. Sélectionnez Yes (Oui) ou No (Non) pour confirmer votre choix.

Guide de l'utilisateur du BIOS

Si vous souhaitez plus d'instructions sur la configuration du BIOS, veuillez vous référer à https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf ou scanner le code QR pour y accéder.

Les fonctions peuvent varier selon le produit que vous possédez.

Réinitialisation du BIOS

Vous pourriez avoir besoin de restaurer les paramètres par défaut du BIOS pour résoudre certains problèmes. Il existe plusieurs façons de réinitialiser le BIOS :

Accédez au BIOS et appuyez sur F6 pour charger les paramètres optimisés par défaut.
Court-circuitez le cavalier Clear CMOS (Effacer CMOS) sur la carte mère.

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section du cavalier Clear CMOS (Effacer CMOS) pour réinitialiser le BIOS.

Mise à jour du BIOS

Mise à jour du BIOS avec M-FLASH

Avant la mise à jour :
Veuillez télécharger le dernier fichier BIOS correspondant au modèle de votre carte mère depuis le site Web de MSI. Ensuite, enregistrez le fichier BIOS sur la clé USB.

Mise à jour du BIOS :

Basculez vers la ROM BIOS cible via le commutateur Multi-BIOS. Veuillez ignorer cette étape si votre carte mère ne possède pas ce commutateur.
Insérez la clé USB contenant le fichier de mise à jour dans le port USB.
Veuillez vous référer aux méthodes suivantes pour entrer en mode flash.
- Redémarrez et appuyez sur les touches Ctrl + F5 pendant le POST, puis cliquez sur Yes (Oui) pour redémarrer le système.
- Redémarrez et appuyez sur la touche Del pendant le POST pour entrer dans le BIOS. Cliquez sur le bouton M-FLASH et cliquez sur Yes (Oui) pour redémarrer le système.
Sélectionnez un fichier BIOS pour effectuer le processus de mise à jour du BIOS.
Lorsque vous y êtes invité, cliquez sur Yes (Oui) pour commencer la récupération du BIOS.
Une fois le processus de flashage terminé à 100 %, le système redémarrera automatiquement.

Mise à jour du BIOS avec MSI Center

Avant la mise à jour :

Assurez-vous que le pilote LAN est déjà installé et que la connexion Internet est correctement configurée.
Veuillez fermer tous les autres logiciels d'application avant de mettre à jour le BIOS.

Pour mettre à jour le BIOS :

Installez et lancez MSI Center et allez à la page Support (Assistance).
Sélectionnez Live Update (Mise à jour en direct) et cliquez sur le bouton Advance (Avancé).
Sélectionnez le fichier BIOS et cliquez sur le bouton Install (Installer).
Le rappel d'installation apparaîtra, puis cliquez sur le bouton Install (Installer).
Le système redémarrera automatiquement pour mettre à jour le BIOS.
Une fois le processus de flashage terminé à 100 %, le système redémarrera automatiquement.

Consignes de sécurité

Les composants inclus dans ce paquet sont sujets à des dommages dus aux décharges électrostatiques (ESD). Veuillez respecter les instructions suivantes pour assurer un assemblage informatique réussi.
Assurez-vous que tous les composants sont solidement connectés. Des connexions lâches peuvent empêcher l'ordinateur de reconnaître un composant ou de démarrer.
Tenez la carte mère par les bords pour éviter de toucher les composants sensibles.
Il est recommandé de porter un bracelet antistatique (ESD) lors de la manipulation de la carte mère afin de prévenir les dommages électrostatiques. Si un bracelet antistatique n'est pas disponible, déchargez-vous de l'électricité statique en touchant un autre objet métallique avant de manipuler la carte mère.
Rangez la carte mère dans un conteneur de protection antistatique ou sur un tapis antistatique lorsque la carte mère n'est pas installée.
Avant d'allumer l'ordinateur, assurez-vous qu'il n'y a pas de vis desserrées ou de composants métalliques sur la carte mère ou n'importe où à l'intérieur du boîtier de l'ordinateur.
Ne démarrez pas l'ordinateur avant que l'installation ne soit terminée. Cela pourrait causer des dommages permanents aux composants ainsi que des blessures à l'utilisateur.
Si vous avez besoin d'aide pendant une étape d'installation, veuillez consulter un technicien informatique certifié.
Coupez toujours l'alimentation électrique et débranchez le cordon d'alimentation de la prise murale avant d'installer ou de retirer tout composant informatique.
Conservez ce guide de l'utilisateur pour référence future.
Gardez cette carte mère à l'abri de l'humidité.
Assurez-vous que votre prise électrique fournit la même tension que celle indiquée sur le PSU, avant de connecter le PSU à la prise électrique.
Placez le cordon d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le cordon d'alimentation.
Toutes les mises en garde et avertissements sur la carte mère doivent être pris en compte.
Si l'une des situations suivantes se présente, faites vérifier la carte mère par le personnel de service :
- Du liquide a pénétré dans l'ordinateur.
- La carte mère a été exposée à l'humidité.
- La carte mère ne fonctionne pas correctement ou vous ne parvenez pas à la faire fonctionner conformément au guide de l'utilisateur.
- La carte mère est tombée et a été endommagée.
- La carte mère présente un signe évident de bris.
Ne laissez pas cette carte mère dans un environnement dépassant 60°C (140°F), cela pourrait l'endommager.

Avertissement concernant les entretoises du boîtier

Pour éviter d'endommager la carte mère, toute entretoise de montage inutile entre les circuits de la carte mère et le boîtier de l'ordinateur est interdite. Les zones interdites aux entretoises du boîtier seront marquées au dos de la carte mère (comme illustré ci-dessous) pour servir d'avertissement à l'utilisateur.

Avertissement d'évitement de collision
Une peinture protectrice est imprimée autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel MSI PRO H610M-E
