MasterCool R134A, R1234YF Manuel

MISE SOUS/HORS TENSION DE L'UNITÉ

1. Pour allumer l'unité, appuyez sur le bouton d'alimentation *.
2. Pour éteindre l'unité, appuyez sur le bouton d'alimentation pendant 3 secondes.

REMARQUE : Si le manifold est en mode veille, touchez l'écran pour le réactiver
* Lorsque vous allumez le manifold, un écran d'accueil s'affiche initialement, affichant la version du logiciel et de la base de données.

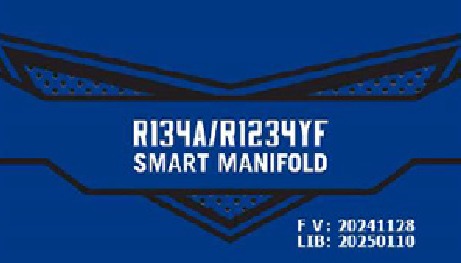

ÉCRAN D'ACCUEIL

FV : version du firmware
LIB : version des données véhicule

RÉGLAGES INITIAUX

• ASD ON (ARRÊT AUTOMATIQUE) : Éteint l'écran et passe en mode veille après 5 minutes, le manifold s'éteindra après 30 minutes
• Le R134a est le réfrigérant initial
• Aucune donnée véhicule n'est affichée à l'écran, il affichera le dernier véhicule sélectionné après avoir commencé à utiliser le manifold. Si le réfrigérant est changé, les données du véhicule précédent ne seront pas affichées.

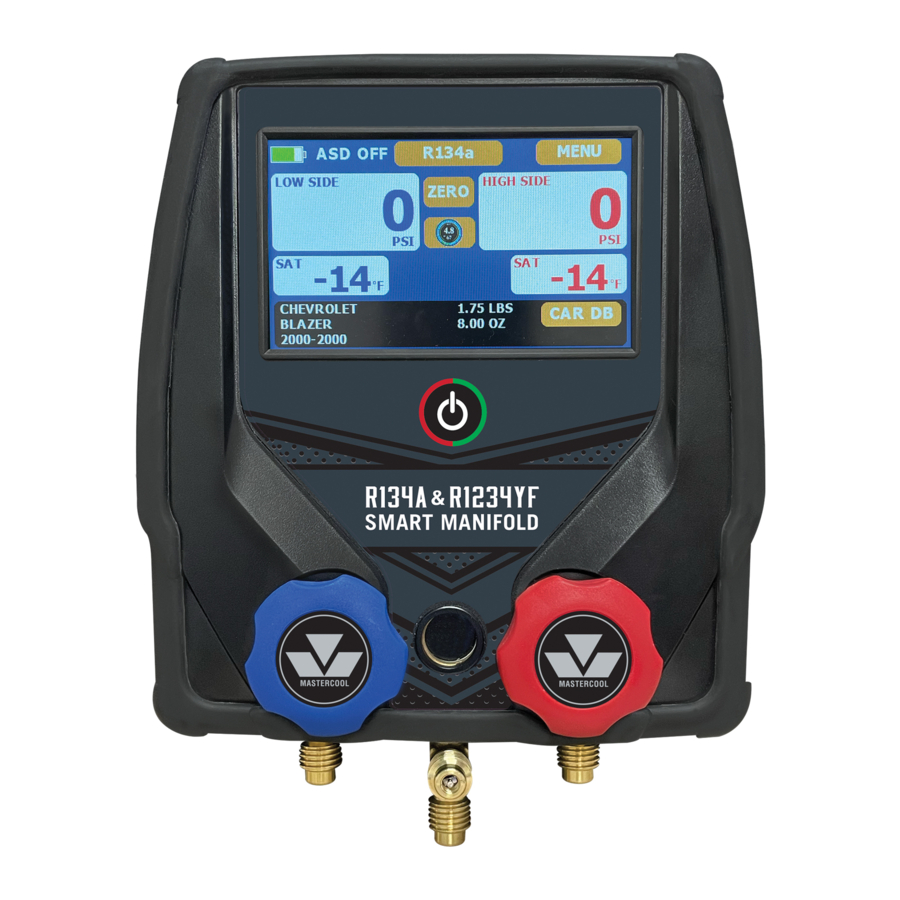

ÉCRAN PRINCIPAL

1. ASD : Fonction d'arrêt automatique (ON ou OFF)
2. Refrigerant Button (Bouton Réfrigérant) : Choisissez le réfrigérant (R134a ou R1234yf)
3. MENU Button (Bouton MENU) : Paramètres d'unité, de calibrage, de mise à jour et autres fonctions
4. AFFICHAGE DE LA PRESSION CÔTÉ BASSE PRESSION
5. ZERO Button (Bouton ZÉRO) : Compense la pression de 0 psi lorsque vous êtes à une altitude différente
6. ANALOG/DIGITAL Button (Bouton ANALOGIQUE/NUMÉRIQUE) : Change le type de pression en analogique ou numérique
7. AFFICHAGE DE LA PRESSION CÔTÉ HAUTE PRESSION
8. TEMPÉRATURE DE SATURATION CÔTÉ BASSE PRESSION
9. TEMPÉRATURE DE SATURATION CÔTÉ HAUTE PRESSION
10. MODÈLE DE VÉHICULE
11. CAPACITÉ DU VÉHICULE
12. AUTO DB Button (Bouton AUTO DB) : Choisissez le véhicule, le modèle et l'année avec les informations de capacité de réfrigérant affichées sous l'écran.

FONCTIONS DES BOUTONS

(B) REFRIGERANT Button (Bouton RÉFRIGÉRANT) : Sélectionnez pour basculer entre les réfrigérants : R134A ou R1234YF
(C) MENU Button (Bouton MENU) : Après avoir sélectionné le bouton menu, vous pouvez revenir à l'écran principal à tout moment en sélectionnant la flèche de retour.

(E) ZERO Button (Bouton ZÉRO) : Compense la pression de 0 psi lorsque vous êtes à une altitude différente

(F) ANALOG /DIGITAL Button (Bouton ANALOGIQUE/NUMÉRIQUE) : Modifie l'affichage de la pression au format analogique ou numérique

(M) AUTO DB Button (Bouton AUTO DB) : Accéder à la base de données des capacités de réfrigérant des véhicules

• Sélectionnez la première lettre du constructeur du véhicule et appuyez sur OK
  A-D : La première lettre du constructeur est A, B, C, D
  E-H : La première lettre du constructeur est E, F, G, H
  I-L : La première lettre du constructeur est I, J, K, L
  M-P : La première lettre du constructeur est M, N, O, P
  Q-T : La première lettre du constructeur est Q, R, S, T
  U-Z : La première lettre du constructeur est U, V, W, X, Y, Z
• Par exemple, choisissez la section I~L

• Utilisez les boutons haut et bas pour faire défiler les différents constructeurs de véhicules
• Appuyez sur le bouton de retour pour revenir à l'écran précédent
• Après avoir sélectionné le constructeur, choisissez le modèle du véhicule

• Utilisez les flèches haut et bas pour passer à la liste de modèles suivante ou précédente
• Sélectionnez le modèle à surligner
• Appuyez sur OK pour sélectionner le modèle, l'année et le réfrigérant, puis accédez à l'écran d'accueil

• REMARQUE : Le réfrigérant changera pour celui que ce modèle utilise après avoir changé de véhicule.
• Les données du véhicule sélectionné resteront actives jusqu'à ce que vous choisissiez un autre véhicule ou réfrigérant.

FONCTIONS DU MENU

UNITS Button (Bouton UNITÉS)

• Sélectionnez le bouton unité et appuyez sur OK. Appuyez sur le bouton de retour pour revenir à la section précédente.

• Appuyez pour surligner les sélections, lorsque vous avez terminé, appuyez sur OK. Appuyez sur le bouton de retour pour revenir à la section précédente.


AUTOMATIC SHUT DOWN Button (Bouton ARRÊT AUTOMATIQUE)

• Sélectionnez le bouton d'arrêt automatique et appuyez sur OK. Appuyez sur le bouton de retour pour revenir à la section précédente.

• Choisissez le bouton ON ou OFF (la couleur changera après la sélection), puis revenez à l'écran principal

  REMARQUE :
  ASD ON : Après 5 minutes, l'unité passera en mode veille (l'écran s'éteindra), après 30 minutes, l'unité s'éteindra.
  ASD OFF : Le manifold ne s'éteindra pas automatiquement.

SOFTWARE UPDATE Button (Bouton MISE À JOUR LOGICIEL)

• Un fichier autorisé est requis de l'usine si un dysfonctionnement logiciel survient ou si une mise à jour de la base de données est nécessaire.

DISPLAY BRIGHTNESS Button (Bouton LUMINOSITÉ DE L'AFFICHAGE)

• Sélectionnez le bouton de réduction de la luminosité de l'affichage et appuyez sur OK. Appuyez sur le bouton de retour pour revenir à la section précédente.

• Ajustez la luminosité de l'affichage en faisant glisser la barre


FACTORY USE ONLY Button (Bouton UTILISATION USINE SEULEMENT)

• Ne pas toucher, à des fins de garantie usine uniquement.

CHARGE DE LA BATTERIE

Utilisez un câble USB-C pour charger la batterie du manifold.

• Portez des lunettes de sécurité/Portez des gants

• Si l'indicateur de batterie est rouge, chargez le manifold avant utilisation.
• Gardez le manifold dans un endroit sec. Ne laissez pas l'humidité pénétrer dans l'unité.

• Votre manifold numérique a été conçu pour éliminer les effets néfastes des décharges électrostatiques (ESD). Si l'unité est perturbée par une ESD, cela pourrait affecter l'affichage et l'unité pourrait redémarrer.

Ce produit peut vous exposer à des produits chimiques, notamment le phtalate de di(2-éthylhexyle), le plomb et les composés de plomb, qui sont connus par l'État de Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Pour les pièces ou le service, contactez le service après-vente : 1-888-825-6989
