Introduction

Configuration avec vidéos
Visitez https://www.tp-link.com/support/setup-video/ ou scannez le code QR pour rechercher la vidéo de configuration de votre modèle de produit.

Présentation du matériel

Note : Par souci de simplicité, nous prendrons le EAP660 HD en exemple tout au long de ce guide. L'image peut différer du produit réel.

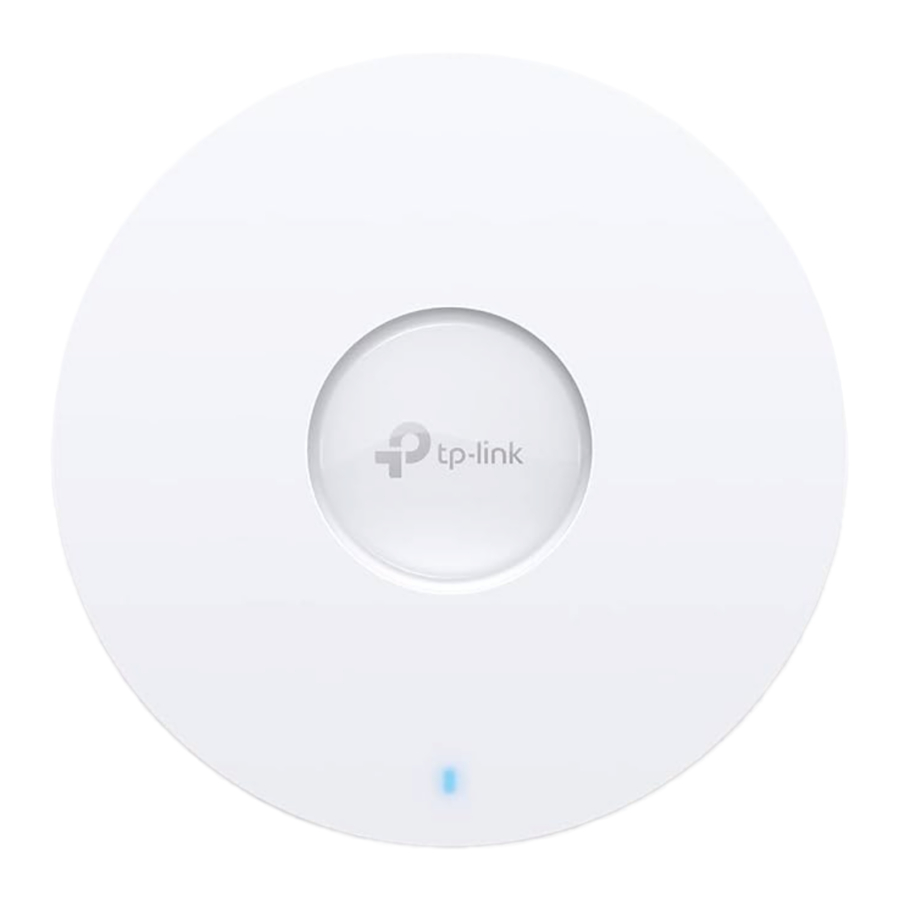

Panneau avant

Indicateur LED
Allumé : Fonctionne normalement/Initialisation.
Éteint : Fonctionne anormalement/Hors tension/LED éteinte.

Clignotement :

Initialisation : La LED clignote deux fois une fois l'initialisation terminée.
Mise à niveau : La LED clignote une fois par seconde pendant la mise à niveau.
Réinitialisation : La LED clignote rapidement pendant la réinitialisation. L'EAP redémarrera ensuite.
Localiser : Lorsque la fonction Localiser est activée dans le contrôleur Omada, la LED clignote rapidement pour localiser et identifier l'appareil. La LED clignotera pendant 10 minutes, ou vous pouvez désactiver la fonction manuellement pour arrêter le clignotement.

Panneau arrière

RÉINITIALISATION
Lorsque l'appareil est sous tension, appuyez et maintenez le bouton enfoncé pendant environ 5 secondes jusqu'à ce que la LED clignote rapidement. Relâchez ensuite le bouton. L'appareil retrouvera ses paramètres d'usine par défaut.

Port Ethernet : 2.5G ETH (PoE) (pour EAP660 HD) | ETH (PoE) (pour EAP610 / EAP620 HD)
Le port est utilisé pour se connecter à un routeur ou à un commutateur afin de transmettre des données, ou à un équipement PSE (Power Sourcing Equipment), tel qu'un commutateur PoE, pour la transmission de données et l'alimentation par Ethernet (PoE) via un câble Ethernet. Le port prend en charge une vitesse de transmission de 10/100/1000/2500 Mbps pour le EAP660 HD et de 10/100/1000 Mbps pour le EAP610 / EAP620 HD.

Port d'alimentation : 12V 2A (pour EAP660 HD) | 12V 1A (pour EAP610 / EAP620 HD)
Branchez une extrémité de l'adaptateur secteur fourni à ce port et l'autre extrémité à une prise murale électrique standard pour alimenter l'EAP.

Installation du matériel

L'EAP peut être monté au plafond ou au mur. Choisissez une méthode de montage en fonction de vos besoins. Suivez les étapes ci-dessous pour une installation appropriée.

Montage au plafond
Montage mural

Montage au plafond

Note : Assurez-vous que la dalle de plafond est plus grande que l'EAP.

Retirez la dalle de plafond.
Placez le support de montage au centre de la dalle de plafond. Marquez quatre positions pour les trous de vis et une position pour le trou du câble Ethernet. Percez quatre trous de 4 mm de diamètre pour les vis et un trou de 25 mm de diamètre pour le câble Ethernet aux positions marquées.
Fixez le support de montage à la dalle de plafond à l'aide de quatre vis à tête cylindrique M3x30, de rondelles et d'écrous à oreilles, comme indiqué à gauche.
Faites passer le câble Ethernet à travers le trou et remettez la dalle de plafond en place.
Connectez le câble Ethernet au port Ethernet. Fixez l'EAP au support de montage, puis faites pivoter l'EAP jusqu'à ce qu'il se verrouille en place, comme indiqué à gauche.

Montage mural

1Si votre câble Ethernet passe à travers le mur, vous pouvez positionner le support de montage en dessous du trou de câble. Marquez quatre positions pour les trous de vis, puis percez quatre trous de 6 mm de diamètre aux positions marquées.
2Insérez les chevilles murales en plastique dans les trous de 6 mm de diamètre.
3Fixez le support de montage au mur en vissant les vis autotaraudeuses dans les chevilles. Assurez-vous que les épaulements du support de montage sont à l'extérieur.
4Connectez le câble Ethernet au port Ethernet de l'EAP.
5Fixez l'EAP au support de montage, puis faites pivoter l'EAP jusqu'à ce qu'il se verrouille en place, comme indiqué à gauche.

Alimentation électrique

L'EAP peut être alimenté via un adaptateur secteur ou un appareil PSE (tel qu'un commutateur PoE).

Via commutateur PoE (Conforme à 802.3at)

Connectez un câble Ethernet du commutateur PoE (conforme à 802.3at) au port Ethernet.

Via adaptateur secteur

Branchez une extrémité de l'adaptateur secteur fourni au port d'alimentation de l'EAP et l'autre extrémité à une prise murale électrique standard.

Configuration logicielle

Un serveur DHCP (généralement un routeur avec fonction DHCP activée) est nécessaire pour attribuer des adresses IP aux EAP et aux clients de votre réseau local.

L'EAP prend en charge deux options de configuration :

Pour configurer et gérer les EAP individuellement (généralement adapté à un petit réseau avec quelques EAP), le Standalone Mode est recommandé. Veuillez vous référer à l'Option 1.
Pour configurer et gérer les EAP en lot, le Controller Mode est recommandé. Veuillez vous référer à l'Option 2.

Mode autonome

Téléchargez l'application TP-Link Omada sur votre appareil mobile. Elle est disponible sur App Store ou Google Play:

ou

Scannez pour l'application Omada

Téléchargez l'application Omada
Connectez votre appareil mobile à l'EAP en utilisant le SSID par défaut (format :
TP-Link_2.4GHz/5GHz_XXXXXX) imprimé sur l'étiquette au bas du produit.
Ouvrez l'application Omada et attendez que l'EAP apparaisse sur la page Standalone APs. Appuyez sur l'EAP que vous souhaitez configurer.
L'application Omada est conçue pour vous aider à configurer rapidement les paramètres courants. Si vous souhaitez configurer des paramètres avancés, connectez-vous à la page Web de votre EAP ou au contrôleur.

Via un navigateur Web

Connectez-vous sans fil en utilisant le SSID par défaut (format : TP-Link_2.4GHz/5GHz_XXXXXX) imprimé sur l'étiquette au bas du produit.
Lancez un navigateur Web et entrez http://tplinkeap.net dans la barre d'adresse. Utilisez admin pour le nom d'utilisateur et le mot de passe pour vous connecter.
Définissez un nouveau nom d'utilisateur et mot de passe à des fins de gestion sécurisée. Modifiez les paramètres sans fil et reconnectez vos appareils sans fil au nouveau réseau sans fil.
Pour configurer d'autres EAP, connectez votre appareil à l'EAP via le SSID par défaut correspondant et répétez les étapes ci-dessus. Vous pouvez configurer certaines fonctions de base en Standalone Mode. Si vous souhaitez configurer des fonctions avancées, utilisez le Controller Mode.

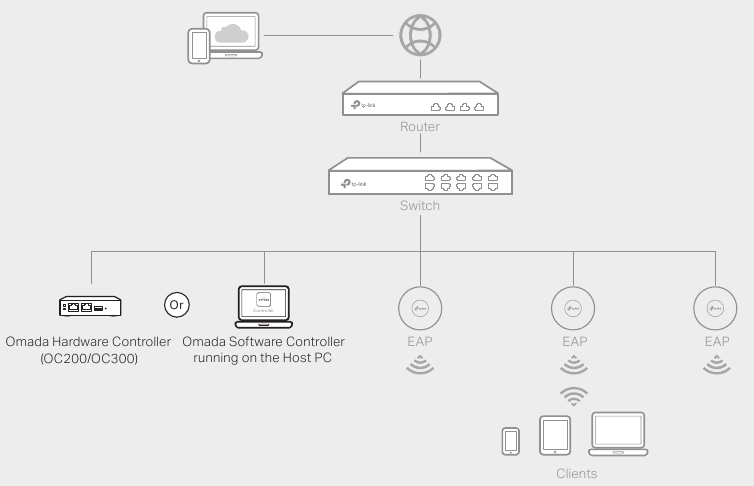

Mode contrôleur

Le Controller Mode s'applique aux réseaux à grande échelle avec de nombreux appareils. Tous les appareils peuvent être configurés et surveillés de manière centralisée via Omada Software Controller, Omada Hardware Controller ou Omada Cloud-Based Controller.

Via Omada Software Controller

Sur un PC avec système d'exploitation Windows ou Linux, téléchargez le fichier d'installation d'Omada Software Controller depuis https://www.tp-link.com/support/download/omada-software-controller/.
Exécutez le fichier et suivez l'assistant pour installer Omada Software Controller.
Lancez Omada Software Controller et suivez les instructions étape par étape pour compléter la Configuration Rapide. Une fois l'assistant terminé, un écran de connexion apparaîtra.
Entrez le nom d'utilisateur et le mot de passe que vous avez créés et cliquez sur Log in (Connexion). Vous pourrez ensuite configurer davantage le réseau.

Omada Cloud Portal
Après avoir installé Omada Software Controller, vous pouvez accéder au contrôleur à distance via Omada Cloud Portal. Suivez les étapes ci-dessous.

Activez Cloud Access sur la page des paramètres du contrôleur et associez un TP-Link ID à votre contrôleur. Si vous avez configuré cela dans l'assistant de configuration, ignorez cette étape.
Lancez un navigateur Web et entrez https://omada.tplinkcloud.com dans la barre d'adresse.
Entrez votre TP-Link ID et votre mot de passe pour vous connecter. Une liste des contrôleurs qui ont été associés à votre TP-Link ID apparaîtra. Vous pouvez ensuite cliquer sur Launch (Lancer) pour configurer davantage le contrôleur.

Omada App
Avec l'application Omada, vous pouvez également gérer votre Omada Software Controller sur un site local et un site distant. Notez que l'Omada Software Controller doit rester en cours d'exécution lors de l'utilisation de l'application Omada.

Téléchargez l'application TP-Link Omada sur votre appareil mobile. Elle peut être téléchargée depuis App Store ou Google Play:

ou

Scannez pour l'application Omada

Téléchargez l'application Omada
Lancez votre application Omada et configurez le contrôleur sur un site local ou distant.

Gestion Locale
1. Connectez votre appareil mobile à l'EAP en utilisant le SSID par défaut (format : TP-Link_2.4GHz/5GHz_XXXXXX) imprimé sur l'étiquette au bas du produit.
2. Lancez l'application Omada et accédez à Local Access, appuyez sur le bouton + dans le coin supérieur droit pour ajouter le contrôleur. Vous pourrez ensuite configurer davantage le contrôleur.
Gestion à distance

Assurez-vous que Cloud Access est activé sur votre contrôleur et que votre contrôleur a été associé à votre TP-Link ID.
Lancez l'application Omada et connectez-vous avec votre TP-Link ID. Ensuite, accédez à Cloud Access. Une liste des contrôleurs qui ont été associés à votre TP-Link ID apparaîtra. Vous pourrez ensuite configurer davantage le contrôleur.

Via Omada Hardware Controller (OC200/OC300)
Omada Hardware Controller (OC200/OC300), qui est pré-installé avec Omada Software Controller, est une bonne alternative si vous n'avez pas de PC disponible pour faire fonctionner Omada Software Controller sur le réseau. Il doit être acheté en supplément. Pour plus de détails, référez-vous au Guide d'Installation de l'OC200/OC300.

Via Omada Cloud-Based Controller
Avant de gérer les appareils via Omada Cloud-Based Controller, assurez-vous qu'ils peuvent accéder à Internet.

Lancez un navigateur Web et entrez https://omada.tplinkcloud.com dans la barre d'adresse. Entrez votre TP-Link ID et votre mot de passe pour vous connecter.
Cliquez sur Add Controller (Ajouter un contrôleur) et enregistrez-vous pour un Omada Cloud-Based Controller. Suivez les instructions pour compléter le processus de configuration.
Ajoutez des appareils avec le numéro de série, assurez-vous que les appareils sont en ligne et dans les paramètres d'usine par défaut.
Attribuez les licences appropriées afin de gérer et de configurer les appareils sur le contrôleur basé sur le cloud. Attendez ensuite que votre contrôleur soit déployé.

Omada App
Avec l'application Omada, vous pouvez également gérer votre Omada Cloud-Based Controller.

Téléchargez l'application TP-Link Omada sur votre appareil mobile. Elle peut être téléchargée depuis App Store ou Google Play:

ou

Scannez pour l'application Omada

Téléchargez l'application Omada
Lancez l'application Omada et connectez-vous avec votre TP-Link ID. Ensuite, accédez à Cloud Access. Une liste des contrôleurs qui ont été associés à votre TP-Link ID apparaîtra. Vous pourrez ensuite configurer davantage le contrôleur.

Pour les configurations détaillées, référez-vous au Guide de l'utilisateur du contrôleur et des EAP. Les guides peuvent être trouvés sur le centre de téléchargement de notre site officiel : https://www.tp-link.com/support/download/.

	Pour poser des questions, trouver des réponses et communiquer avec les utilisateurs ou ingénieurs TP-Link, veuillez visiter https://community.tp-link.com pour rejoindre la Communauté TP-Link.
	Pour le support technique, le guide de l'utilisateur et d'autres informations, veuillez visiter https://www.tp-link.com/support, ou simplement scanner le code QR.
	Si vous avez des suggestions ou des besoins concernant les guides de produits, n'hésitez pas à envoyer un e-mail à techwriter@tp-link.com.cn.

Informations de sécurité

Maintenez l'appareil à l'écart de l'eau, du feu, de l'humidité ou des environnements chauds.
N'essayez pas de démonter, réparer ou modifier l'appareil. Si vous avez besoin de service, veuillez nous contacter.
N'utilisez pas l'appareil là où les appareils sans fil ne sont pas autorisés.
N'utilisez pas de chargeur ou de câble USB endommagé pour charger l'appareil.
N'utilisez pas d'autres chargeurs que ceux recommandés.
L'adaptateur doit être installé près de l'équipement et doit être facilement accessible.
