Manuel du TP-Link Omada EAP650

Sommaire

1 Présentation du matériel
- 1.1 Panneau avant
- 1.2 Panneau arrière
2 Installation Matérielle
3 Alimentation électrique
4 Configuration logicielle
5 Application Omada
6 Références
7 Télécharger le manuel
8 Dans d'autres langues

Remarque: Le EAP650 est utilisé comme exemple tout au long du Guide. Les images peuvent différer de votre produit réel.

Présentation du matériel

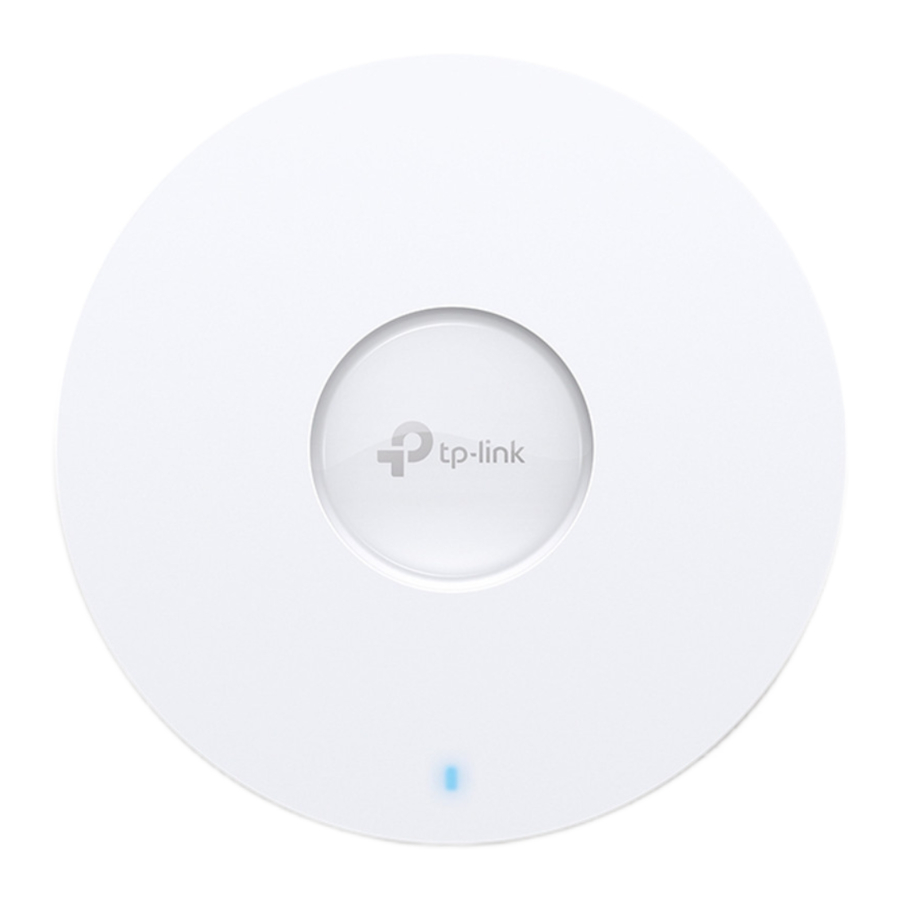

Panneau avant

Indicateur LED
Bleu allumé: Fonctionne normalement/Initialisation en cours. Pour les EAP avec LED bicolore : Alimentation normale
Orange allumé: Pour les EAP avec LED bicolore : Alimentation faible
Éteint: Fonctionne anormalement/Hors tension/LED éteinte.
Clignotement:

Clignote deux fois : L'initialisation est terminée.
Clignote rapidement : Le EAP est en cours de réinitialisation, ou le contrôleur Omada est en train de localiser l'appareil*.
Clignote une fois par seconde : Le EAP est en cours de mise à jour.
Allumé en continu avec de brèves extinctions : Le EAP est en état isolé.

* Lorsque la fonction Localiser est activée dans le contrôleur Omada, la LED clignote rapidement pendant 10 minutes pour vous aider à localiser et identifier l'appareil. Vous pouvez désactiver cette fonction manuellement pour empêcher l'appareil de clignoter.

Panneau arrière

RÉINITIALISATION
Lorsque l'appareil est sous tension, appuyez et maintenez le bouton pendant environ 5 secondes jusqu'à ce que la LED clignote rapidement, puis relâchez le bouton. L'appareil restaurera ses paramètres d'usine.

Port Ethernet : ETH (PoE)
Connectez-vous à une passerelle/routeur ou à un commutateur pour transmettre des données, ou à un PSE (équipement d'alimentation électrique), tel qu'un commutateur PoE, pour la transmission de données et l'alimentation par Ethernet (PoE) via un câble Ethernet.

Remarques:

Pour les EAP avec port 10 Gbit/s, si vous utilisez un câble Cat 5E, la liaison 10 Gbit/s du port Ethernet est inférieure à 55 m. Pour atteindre une distance de transmission plus longue, utilisez un câble blindé Cat 6A.
Pour les produits ultra-minces avec un espace limité pour les ports Ethernet, les câbles réseau Cat 7 et Cat 8 peuvent être incompatibles en raison de l'absence de conception de boucle standard.

Port d'alimentation
Connectez-vous à une prise murale électrique standard via un adaptateur secteur pour alimenter le EAP.

Remarque: L'adaptateur secteur n'est pas inclus dans le contenu de l'emballage de certains modèles. Pour plus de détails, reportez-vous aux spécifications du produit ou à la fiche technique. Pour les spécifications d'alimentation, reportez-vous à l'étiquette du produit.

Installation Matérielle

L'EAP peut être monté au plafond, au mur ou dans une boîte de jonction, à l'aide des accessoires fournis dans l'emballage. Choisissez une option de montage ci-dessous.

Remarque: Ce produit nécessite une dissipation thermique via le support métallique pendant l'utilisation. Veillez à ne pas toucher le support métallique lors de la dissipation thermique.

Option 1 : Montage au plafond (sur une dalle)
Remarque: Assurez-vous que la dalle de plafond est plus grande que l'EAP.

Retirez une dalle de plafond.
Placez le support de montage au centre de la dalle de plafond. Marquez les positions des trous de vis et du trou du câble Ethernet, puis percez des trous aux positions marquées.
Fixez le support de montage à la dalle de plafond à l'aide de vis à tête cylindrique, de rondelles et d'écrous à ailettes.
Faites passer le câble Ethernet à travers le trou et remettez la dalle de plafond en place.
Connectez le câble Ethernet au port Ethernet de l'EAP. Fixez l'EAP au support de montage, puis faites-le pivoter jusqu'à ce qu'il se verrouille en place.

Option 2 : Montage au plafond (sur une barre en T)

Retirez les dalles de plafond adjacentes à une barre en T.
Détachez la vis de montage et desserrez les vis de réglage de chaque support de barre en T.
Placez les supports de barre en T contre la barre en T et tournez-les dans le sens des aiguilles d'une montre. Serrez les vis de réglage.
Fixez le support de montage aux supports de barre en T à l'aide des vis de montage.
Faites passer le câble Ethernet par le trou de câble carré du support de montage. Remettez les dalles de plafond en place.
Connectez le câble Ethernet au port Ethernet de l'EAP. Fixez l'EAP au support de montage, puis faites-le pivoter jusqu'à ce qu'il se verrouille en place.

Option 3 : Montage mural

Si votre câble Ethernet traverse le mur, positionnez le support de montage sous le trou du câble. Marquez les positions des trous de vis, puis percez des trous aux positions marquées.
Insérez les chevilles murales en plastique dans les trous.
Fixez le support de montage au mur en vissant les vis autotaraudeuses dans les chevilles. Assurez-vous que les épaulements du support de montage sont à l'extérieur.
Connectez le câble Ethernet au port Ethernet de l'EAP.
Fixez l'EAP au support de montage, puis faites-le pivoter jusqu'à ce qu'il se verrouille en place.

Informations de sécurité

Maintenez l'appareil à l'écart de l'eau, du feu, de l'humidité ou des environnements chauds.
N'essayez pas de démonter, de réparer ou de modifier l'appareil. Si vous avez besoin d'assistance, veuillez nous contacter.
N'utilisez pas l'appareil là où les appareils sans fil ne sont pas autorisés.
N'utilisez pas de chargeur ou de câble USB endommagé pour charger l'appareil.
N'utilisez aucun autre chargeur que ceux recommandés.
L'adaptateur doit être installé à proximité de l'équipement et doit être facilement accessible.
L'EAP peut être alimenté uniquement par un adaptateur secteur ou un appareil PSE (tel qu'un commutateur PoE) conforme à la classe 2 de source d'alimentation (PS2) ou à la source d'alimentation limitée (LPS) de la norme IEC 62368-1.

Option 4 : Montage sur boîte de jonction
Préparez les câbles et la boîte de jonction à l'avance. Assurez-vous que les trous de montage s'alignent avec votre boîte de jonction.

Faites passer les câbles par le trou de câble carré du support de montage et fixez le support de montage à la boîte de jonction à l'aide de vis.
Connectez le câble Ethernet au port Ethernet de l'EAP.
Fixez l'EAP au support de montage, puis faites-le pivoter jusqu'à ce qu'il se verrouille en place.

Alimentation électrique

Allumez l'EAP à l'aide d'un adaptateur secteur ou d'un appareil PSE (tel qu'un commutateur PoE).

Option 1 : Via un commutateur PoE
Connectez l'EAP à un commutateur PoE via un câble Ethernet.

Remarque : Pour les spécifications d'alimentation PoE, reportez-vous à l'étiquette du produit.

Option 2 : Via un adaptateur secteur
Connectez l'EAP à une prise murale électrique standard via un adaptateur secteur.

Remarque : L'adaptateur secteur n'est pas inclus dans le contenu de l'emballage de certains modèles. Pour plus de détails, reportez-vous aux spécifications du produit ou à la fiche technique. Pour les spécifications de l'alimentation électrique, reportez-vous à l'étiquette du produit.

TP-Link déclare par la présente que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/EU, 2009/125/EC, 2011 /65/EU et (EU) 2015/863.

La Déclaration de conformité UE originale peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/

TP-Link déclare par la présente que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes du Règlement de 2017 sur les équipements radioélectriques.

La Déclaration de conformité UK originale peut être trouvée à l'adresse https://www.tp-link.com/support/ukca/

Configuration logicielle

Option 1 : Mode autonome
Configurez et gérez les EAP séparément sur la page web autonome (https://tplinkeap.net).

Remarque : La page web autonome de l'EAP est inaccessible lorsque l'EAP est géré par un Contrôleur.

Scannez pour le guide de démarrage de l'EAP autonome

Option 2 : Mode Contrôleur
Configurez et gérez les EAP (et d'autres appareils Omada) par lots sur un Contrôleur Omada.

Scannez pour le guide de démarrage du Contrôleur Omada

Pour plus de configurations, reportez-vous aux guides d'utilisation du Contrôleur et des EAP. Les guides peuvent être trouvés dans le centre de téléchargement de notre site web officiel : https://www.tp-link.com/support/download/?type=smb

Application Omada

Avec l'application TP-Link Omada, vous pouvez accéder et gérer vos appareils Omada sur un site local ou à distance d'un simple toucher sur votre téléphone. Vous pouvez télécharger et installer l'application TP-Link Omada depuis l'App Store ou Google Play.

Pour poser des questions, trouver des réponses et communiquer avec les utilisateurs ou les ingénieurs de TP-Link, veuillez visiter https://community.tp-link.com/business pour rejoindre la communauté TP-Link.

Pour le support technique, le guide de l'utilisateur et d'autres informations, veuillez visiter https://www.tp-link.com/support/?type=smb, ou simplement scanner le code QR.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du TP-Link Omada EAP650
