Présentation du matériel

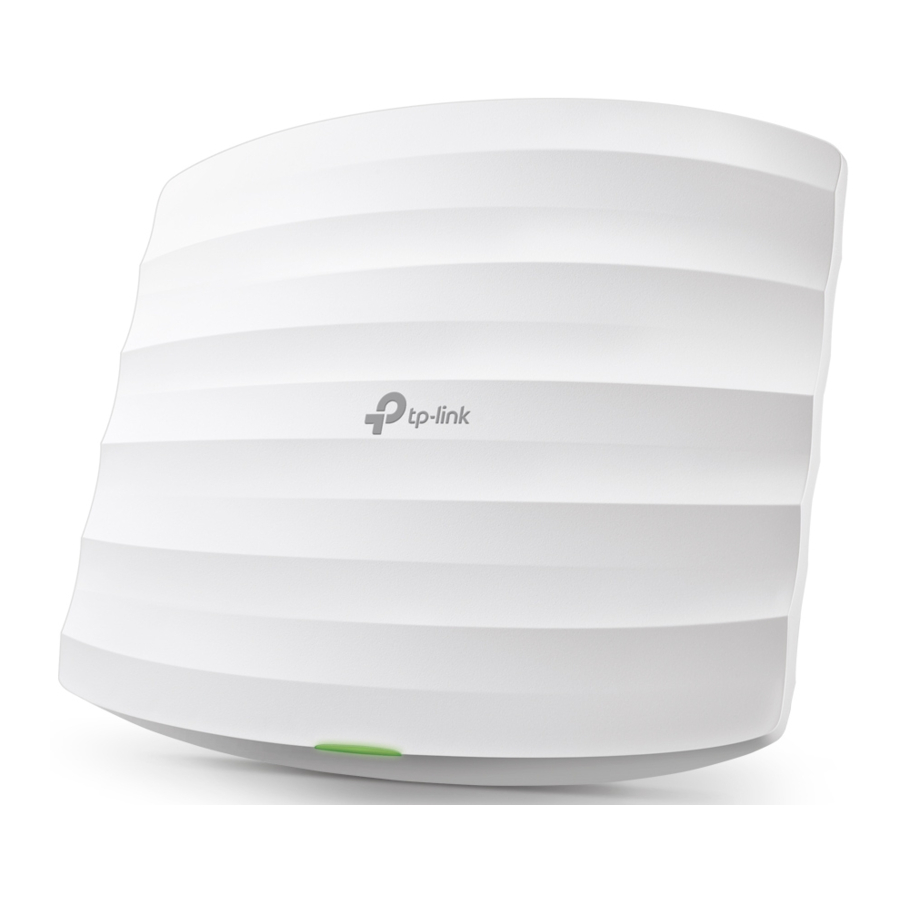

Panneau avant

Témoin LED

Vert fixe : L'appareil est en cours d'initialisation ou fonctionne correctement.
Vert clignotant lentement : L'appareil est dans un état isolé.
Jaune clignotant : L'appareil fonctionne anormalement.
Jaune, vert clignotants : L'appareil est en cours de mise à jour. Ne déconnectez pas et n'éteignez pas l'appareil.
Jaune, vert clignotants rapidement : L'appareil est en cours de réinitialisation aux paramètres d'usine par défaut.

Panneau arrière

RESET (Réinitialiser)
Lorsque l'appareil est allumé, appuyez et maintenez le bouton pendant environ 5 secondes jusqu'à ce que la LED clignote rapidement en jaune puis en vert, puis relâchez le bouton. L'appareil restaurera les paramètres d'usine par défaut.

ETH1 (PoE)
Le port est utilisé pour se connecter au port PoE de l'adaptateur PoE (non fourni) ou à un PSE (Power Sourcing Equipment), tel qu'un commutateur PoE, pour la transmission de données et l'alimentation par Ethernet (PoE) via un câble Ethernet.

ETH2
Le port est un port Ethernet Gigabit utilisé pour le pontage.

Installation matérielle

L'EAP peut être monté au plafond ou au mur. Choisissez une méthode de montage en fonction de vos besoins. Suivez les étapes ci-dessous pour l'installation appropriée.

Option 1 : Montage au plafond

Option 1 : Montage au plafond

Note : Assurez-vous que la dalle de plafond est plus grande que l'EAP.

Retirez la dalle de plafond.
Placez le support de montage au centre de la dalle de plafond. Marquez trois positions pour les trous de vis et une position pour le trou du câble Ethernet. Percez les trous pour les vis et un trou pour le câble Ethernet aux positions marquées.
Fixez le support de montage à la dalle de plafond à l'aide de vis à tête cylindrique, de rondelles et d'écrous à oreilles, comme indiqué à gauche.
Passez le câble Ethernet à travers le trou et remettez la dalle de plafond en place.
Connectez le câble Ethernet au port ETHERNET. Fixez l'EAP au support de montage en alignant la marque de flèche sur l'EAP avec la marque de flèche sur le support de montage, puis faites pivoter l'EAP jusqu'à ce qu'il se verrouille en place, comme indiqué à gauche.

Option 2 : Montage mural

Option 2 : Montage mural

Note : Pour des raisons de sécurité, il n'est pas recommandé d'installer l'EAP avec les persiennes vers le bas.

Si votre câble Ethernet passe à travers le mur, vous pouvez positionner le support de montage de manière à ce que le câble passe par le trou de fixation.
Marquez trois positions pour les trous de vis, puis percez les trous aux positions marquées.
Insérez les chevilles murales en plastique dans les trous.
Fixez le support de montage au mur en vissant les vis autotaraudeuses dans les chevilles. Assurez-vous que les épaulements du support de montage sont à l'extérieur.
Connectez le câble Ethernet au port Ethernet de l'EAP.
Fixez l'EAP au support de montage en alignant la marque de flèche sur l'EAP avec la marque de flèche sur le support de montage, puis faites pivoter l'EAP jusqu'à ce qu'il se verrouille en place, comme indiqué à gauche.

Astuce :
Pour retirer l'EAP du support de montage, insérez un trombone dans la fente de sécurité pour libérer la languette de verrouillage et faites pivoter l'EAP jusqu'à ce qu'il soit détaché du support de montage, comme indiqué ci-dessous.

Alimentation électrique

L'EAP peut être alimenté via un adaptateur secteur ou un PSE (tel qu'un commutateur PoE) qui est conforme à la Classe de Source d'Alimentation 2 (PS2) ou à la Source d'Alimentation Limitée (LPS) de la norme IEC 62368-1.

Option 1 : Via un commutateur PoE

Connectez un câble Ethernet du commutateur PoE au port Ethernet (ETH1).

Option 2 : Via un adaptateur PoE (Non inclus*)

*Pour les EAP245 (packs de 5), les adaptateurs PoE sont vendus séparément.

Connectez le câble Ethernet du port Ethernet (ETH1) de l'appareil EAP au port PoE de l'adaptateur PoE fourni.
Connectez un câble Ethernet de votre réseau local (LAN) au port LAN de l'adaptateur PoE.
Connectez le cordon d'alimentation à la prise de l'adaptateur. Connectez l'autre extrémité du cordon d'alimentation à une prise murale électrique standard.

Configuration logicielle

Choisissez l'une des méthodes suivantes pour configurer vos EAP :

Méthode 1 : Mode autonome
Pour configurer et gérer les EAP séparément (pratique pour un petit réseau avec seulement quelques appareils)
Méthode 2 : Mode contrôleur
Pour configurer et gérer les EAP par lots sur une plateforme centrale, à savoir Omada Controller.

Méthode 1 : Mode autonome

Note :

Avant de commencer, assurez-vous d'alimenter et de connecter vos appareils conformément à la figure de topologie.
Un serveur DHCP (généralement une passerelle/routeur avec fonction DHCP activée) est nécessaire pour attribuer des adresses IP aux EAP et aux clients de votre réseau local.

Via l'application Omada

Téléchargez l'application TP-Link Omada sur votre appareil mobile.
Elle peut être sur l'App Store

ou sur Google Play :

Scannez pour l'application Omada :

Télécharger l'application Omada

Connectez votre appareil mobile à l'EAP en utilisant le SSID par défaut imprimé sur l'étiquette au bas du produit.
Lancez l'application Omada, allez sur la page Standalone Mode (Mode autonome) > EAPs (EAP), et attendez que l'EAP apparaisse. Appuyez sur l'EAP pour le configurer.

L'application Omada est conçue pour vous aider à configurer rapidement les paramètres courants. Si vous souhaitez configurer des paramètres avancés, utilisez la page web de votre EAP ou utilisez le Mode contrôleur.

Via un navigateur web

Connectez-vous sans fil en utilisant le SSID par défaut imprimé sur l'étiquette au bas du produit.
Lancez un navigateur web et entrez https://tplinkeap.net dans la barre d'adresse. Utilisez "admin" pour le Username (Nom d'utilisateur) et le Password (Mot de passe) pour vous connecter.
Définissez un nouveau Username (Nom d'utilisateur) et Password (Mot de passe) à des fins de gestion sécurisée. Modifiez les paramètres sans fil et reconnectez vos appareils sans fil au nouveau réseau sans fil.

Pour configurer d'autres EAP, connectez votre appareil à l'EAP via le SSID par défaut correspondant et répétez les étapes listées ci-dessus. Vous pouvez configurer certaines fonctions de base en Mode autonome. Si vous souhaitez configurer des fonctions avancées, utilisez le Mode contrôleur.

Méthode 2 : Mode contrôleur

Choisissez l'un des deux types d'Omada Controller suivants :

Type 1 : Omada Software Controller

Sur un PC avec Windows OS ou Linux OS, téléchargez l'Omada Software Controller depuis https://www.tp-link.com/support/download/omada-software-controller/. Ensuite, exécutez le fichier et suivez l'assistant pour installer et lancer l'Omada Software Controller.

Pour gérer vos appareils, l'Omada Software Controller doit rester en cours d'exécution sur votre ordinateur.

Type 2 : Omada Hardware Controller

L'Omada Hardware Controller est une bonne alternative si vous n'avez pas de PC de rechange pour maintenir l'Omada Software Controller en fonctionnement sur le réseau. Il doit être acheté séparément.

Pour plus de détails, reportez-vous au Guide d'installation du Hardware Controller.

Note :

Avant de commencer, assurez-vous d'alimenter et de connecter vos appareils conformément à la figure de topologie.
Un serveur DHCP (généralement une passerelle/routeur avec fonction DHCP activée) est nécessaire pour attribuer des adresses IP aux EAP et aux clients de votre réseau local.
L'Omada Controller doit avoir un accès réseau à vos appareils Omada (la passerelle/le routeur, le switch et les EAP) afin de les trouver, les adopter et les gérer.

Via l'application Omada

Téléchargez l'application TP-Link Omada sur votre appareil mobile.
Elle peut être téléchargée depuis l'App Store

ou Google Play :

ou Scannez pour l'application Omada

Télécharger l'application Omada

Lancez votre application Omada et configurez le contrôleur sur un site local ou un site distant.
- Gestion locale
  1. Connectez votre appareil mobile à l'EAP en utilisant le SSID par défaut imprimé sur l'étiquette au bas du produit.
  2. Lancez l'application Omada et allez dans Local Access (Accès local), appuyez sur le bouton + dans le coin supérieur droit pour ajouter le contrôleur. Vous pouvez ensuite lancer le contrôleur pour adopter et gérer les appareils.
- Gestion à distance
  Note : Avant de commencer, assurez-vous que votre contrôleur et votre appareil mobile peuvent accéder à internet.

Pour Omada Software Controller
1. Assurez-vous que le Cloud Access (Accès Cloud) est activé sur votre contrôleur et que votre contrôleur a été lié à votre TP-Link ID.
2. Lancez l'application Omada et connectez-vous avec votre TP-Link ID. Ensuite, allez dans Cloud Access (Accès Cloud). Une liste des contrôleurs qui ont été liés à votre TP-Link ID apparaîtra. Vous pouvez ensuite lancer le contrôleur pour adopter et gérer les appareils.
Pour Omada Hardware Controller
1. Assurez-vous que le Cloud Access (Accès Cloud) est activé sur votre contrôleur. Par défaut, le Cloud Access (Accès Cloud) est activé. Assurez-vous que la LED Cloud clignote lentement.
2. Lancez l'application Omada et connectez-vous avec votre TP-Link ID. Ensuite, allez dans Cloud Access (Accès Cloud). Appuyez sur le bouton + dans le coin supérieur droit pour ajouter votre contrôleur. Vous pouvez ensuite lancer le contrôleur pour adopter et gérer les appareils.

Via un navigateur web

Ouvrez la page web de l'Omada Controller.
- Pour Omada Software Controller
  Lancez l'Omada Software Controller sur votre PC. Après le processus d'initialisation, le contrôleur ouvre automatiquement sa page web. Si ce n'est pas le cas, cliquez sur Launch a Browser to Manage the Network (Lancer un navigateur pour gérer le réseau).
- Pour Omada Hardware Controller
  Comme l'Omada Hardware Controller obtient son adresse IP du serveur DHCP de la passerelle/du routeur, nous ne connaissons pas son adresse IP explicitement. Cependant, nous pouvons la trouver dans la liste des clients DHCP de la passerelle/du routeur.
  1. Vous devez d'abord trouver l'adresse IP de la passerelle/du routeur. Ouvrez l'invite de commande sur votre PC et entrez ipconfig (ipconfig). Dans la liste des résultats, trouvez la Default Gateway (Passerelle par défaut), qui est également l'adresse IP de la passerelle/du routeur.
  2. Lancez un navigateur web et entrez l'adresse IP de la passerelle/du routeur. Connectez-vous à la page web de la passerelle/du routeur, et le nom d'utilisateur et le mot de passe sont "admin" par défaut. Ensuite, allez dans Network (Réseau) > LAN > DHCP Client List (Liste des clients DHCP) pour trouver l'adresse IP de votre contrôleur en fonction de son adresse MAC.
  3. Entrez l'adresse IP de votre contrôleur dans la barre d'adresse pour ouvrir sa page web.
Sur la page web de l'Omada Controller, suivez l'assistant pour compléter la configuration rapide.
Après la configuration rapide, la page de connexion apparaît. Entrez le nom d'utilisateur et le mot de passe que vous avez créés et cliquez sur Log in (Se connecter). Vous pouvez ensuite lancer le contrôleur pour adopter et gérer les appareils.
(Pour la gestion à distance) Vous pouvez accéder et gérer votre contrôleur à distance via Omada Cloud Service.

Note : Avant de commencer, assurez-vous que votre contrôleur et votre PC peuvent accéder à internet.

Pour Omada Software Controller
1. Assurez-vous que le Cloud Access (Accès Cloud) est activé sur votre contrôleur et que votre contrôleur a été lié à votre TP-Link ID. Sur la page web de l'Omada Controller, allez dans Settings (Paramètres) > Cloud Access (Accès Cloud) pour activer le Cloud Access et lier votre TP-Link ID. Si vous l'avez configuré lors de la configuration rapide, ignorez cette étape.
2. Lancez un navigateur web et entrez https://omada.tplinkcloud.com dans la barre d'adresse. Entrez votre TP-Link ID et votre mot de passe pour vous connecter. Une liste des contrôleurs qui ont été liés à votre TP-Link ID apparaîtra. Vous pouvez ensuite lancer le contrôleur pour adopter et gérer les appareils.
Pour Omada Hardware Controller
1. Assurez-vous que le Cloud Access (Accès Cloud) est activé sur votre contrôleur. Par défaut, le Cloud Access (Accès Cloud) est activé. Assurez-vous que la LED Cloud clignote lentement.
2. Lancez un navigateur web et entrez https://omada.tplinkcloud.com dans la barre d'adresse. Entrez votre TP-Link ID et votre mot de passe pour vous connecter. Cliquez sur + Add Controller (Ajouter un contrôleur) et choisissez Hardware Controller (Contrôleur matériel) pour ajouter votre contrôleur. Vous pouvez ensuite lancer le contrôleur pour adopter et gérer les appareils.

Pour des configurations détaillées, reportez-vous aux Guides de l'utilisateur du contrôleur et des EAP. Les guides se trouvent sur le centre de téléchargement de notre site officiel : https://www.tp-link.com/support/download/?type=smb.

Pour poser des questions, trouver des réponses et communiquer avec les utilisateurs ou les ingénieurs TP-Link, veuillez visiter https://community.tp-link.com/business pour rejoindre la Communauté TP-Link.

Pour le support technique, le guide de l'utilisateur et d'autres informations, veuillez visiter https://www.tp-link.com/support/?type=smb, ou simplement scanner le code QR.

Configuration avec des vidéos

Visitez https://www.tp-link.com/support/setup-video/?type=smb ou scannez le code QR pour rechercher la vidéo de configuration de votre modèle de produit :

Note : L'image peut différer du produit réel.

Informations de sécurité

Gardez l'appareil à l'écart de l'eau, du feu, de l'humidité ou des environnements chauds.
N'essayez pas de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une assistance, veuillez nous contacter.
N'utilisez pas l'appareil là où les appareils sans fil ne sont pas autorisés.
N'utilisez pas de chargeur ou de câble USB endommagé pour charger l'appareil.
N'utilisez aucun autre chargeur que ceux recommandés.
L'adaptateur doit être installé près de l'équipement et doit être facilement accessible.
La fiche du cordon d'alimentation est utilisée comme dispositif de déconnexion. La prise de courant doit être facilement accessible.
