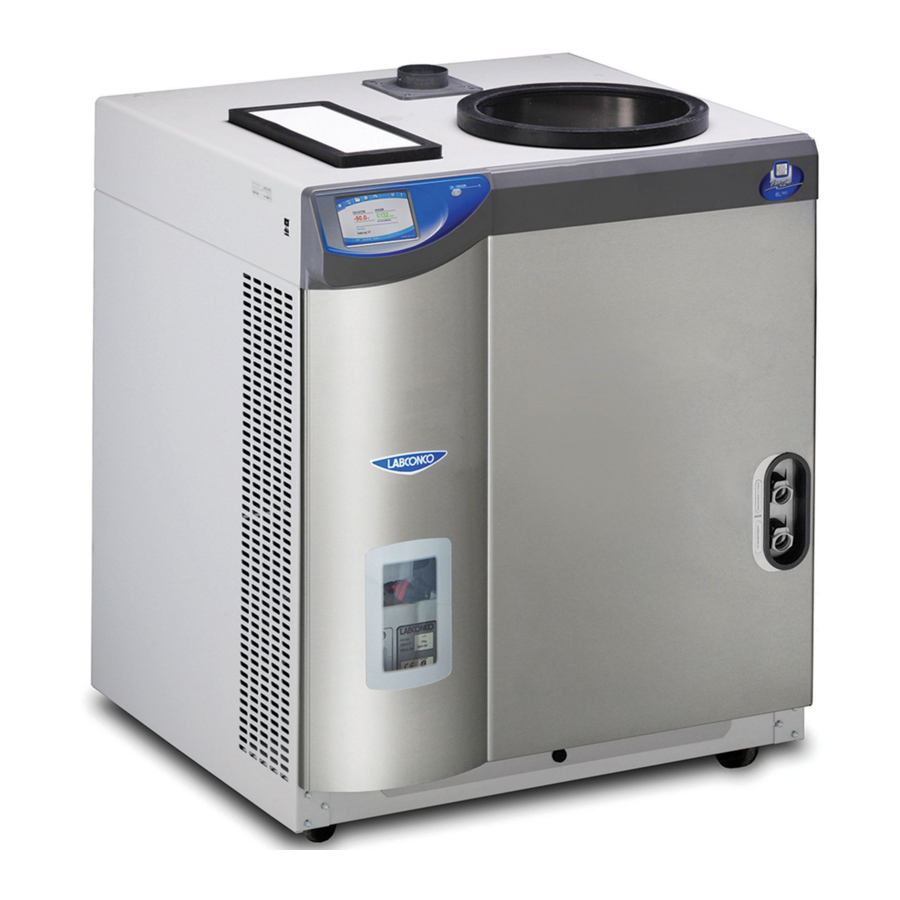

Manuel Labconco FreeZone

Préparatifs

Alimentation électrique appropriée

• Modèles 230V

  • Circuit monophasé dédié de 15 ampères. Des appareils supplémentaires sur le même circuit peuvent faire en sorte que le courant dépasse la valeur nominale du disjoncteur ou du fusible.
  • La fréquence doit correspondre à la valeur nominale indiquée sur l'étiquette de série. Une fréquence incorrecte endommagera le compresseur.

Exigences relatives à la pompe à vide à palettes rotatives

• Modèles 1 Litre, 2,5 Litres, 4,5 Litres
  • Déplacement minimum de 88 litres par minute
  • Vide ultime de 0,002 mBar
• Modèles 6 Litres, 12 Litres, 18 Litres
  • Déplacement minimum de 144 litres par minute
  • Vide ultime de 0,002 mBar
• Exigences relatives à la fiche du cordon d'alimentation de la pompe à vide
  • Modèles 230V - fiche IEC inversée

• Raccord cannelé pour tuyau de 0,75 pouce de diamètre intérieur

Installation

Configuration de la pompe à vide

• Retirez les capuchons de protection des orifices d'entrée et de sortie.
• Certaines pompes à vide ont des raccords d'entrée qui se vissent dans l'orifice d'entrée. Assurez-vous que le joint torique est sur la surface d'étanchéité. Insérez le raccord dans le corps de la pompe et serrez fermement.

• Certaines pompes à vide ont des raccords d'entrée qui se serrent sur la pompe. Placez la bague de centrage avec tamis filtrant sur le raccord d'entrée.

• Placez le raccord cannelé sur la bague de centrage.

• Fixez le raccord avec le collier.
• Fixez le filtre d'échappement à l'orifice d'échappement. Certaines pompes ont des filtres qui se vissent. D'autres nécessitent qu'une bague de centrage soit placée sur le raccord, puis qu'un collier le fixe de manière similaire au raccord d'entrée.

• REMARQUE : Les pompes à vide à palettes rotatives doivent être équipées d'un filtre d'échappement pour empêcher le brouillard d'huile de s'échapper de la pompe et d'épuiser l'alimentation en huile.
• Remplissez la pompe d'huile de manière à ce que le niveau se situe entre les lignes de l'indicateur de niveau à l'extrémité du corps de la pompe.
• Vérifiez que le réglage de tension de la pompe à vide correspond à la tension du lyophilisateur indiquée sur l'étiquette du numéro de série. Reconfigurez si nécessaire. Reportez-vous aux instructions de la pompe.
• Mettez l'interrupteur d'alimentation de la pompe à vide sur ON (Marche).
• Réglez le ballast gazeux en position fermée ou minimale.


Raccordements de la pompe à vide

• Modèles de paillasse

  • Positionnez la pompe à vide à moins de 2 pieds de l'orifice de 0,75 pouce de diamètre situé à l'arrière de l'armoire.
  • Fixez une extrémité du tuyau de vide à l'orifice du lyophilisateur et l'autre extrémité à l'orifice d'entrée de la pompe à vide. Serrez les deux extrémités fermement.
  • Branchez le cordon d'alimentation de la pompe à vide dans la prise située à l'arrière du lyophilisateur.
• Modèles console
  •
    Assurez-vous que l'alimentation du lyophilisateur est déconnectée.
  • Retirez le panneau inférieur avant du lyophilisateur en insérant un tournevis dans la fente située sous le centre du panneau avant. Faites pivoter la poignée du tournevis vers le bas tout en tirant le bas du panneau vers l'extérieur.

  • Placez la pompe à vide à l'intérieur de l'armoire.

  • Connectez le tuyau de vide au raccord d'entrée de la pompe à vide. Serrez fermement.
  • Réinstallez le panneau avant en positionnant le bord supérieur sous le panneau de commande et en poussant le bas vers l'intérieur.

  •
    Assurez-vous que l'alimentation du lyophilisateur est déconnectée avant de retirer le panneau arrière inférieur. NE retirez PAS le panneau arrière supérieur.
  • Branchez le cordon d'alimentation de la pompe à vide dans la prise du boîtier de jonction marqué "Vacuum Pump" (Pompe à vide).

  • Remplacez le panneau arrière.

Installation d'une chambre ou d'un collecteur

(sauf les modèles 4,5L qui ont déjà une chambre attachée)

• Modèles 1L et 2,5L
  • Placez le couvercle de la chambre du collecteur sur la chambre.

  • Centrez le joint en caoutchouc plat sur le trou au centre du couvercle de la chambre.
  • Placez la chambre ou le collecteur sur le joint.
• Chambres de modèles 6L, 12L et 18L
  • Placez le joint en caoutchouc plat sur l'orifice d'entrée.

  • Placez la chambre sur le joint.
  • En atteignant l'intérieur de la chambre, placez l'anneau en acier inoxydable sur l'ouverture de l'orifice. Faites glisser la goupille de verrouillage à travers les trous de l'orifice et faites-la pivoter au-delà du centre (chambre en acier inoxydable uniquement).

• Collecteurs 6L, 12L et 18L - voir les instructions fournies avec les collecteurs.

Test ou démarrage

Test du système

• Branchez le cordon d'alimentation dans la prise située à l'arrière du lyophilisateur et insérez l'autre extrémité dans une prise murale appropriée.
• Mettez l'interrupteur d'alimentation sur ON (Marche).
• Vérification du vide
  • Assurez-vous que le couvercle est sur le collecteur et qu'un collecteur ou une chambre est en place.
  • Fermez toutes les vannes du collecteur.
  • Réglez le niveau de vide à 0,002 mBar (sauf pour les modèles 1L sans contrôle de vide).
  • Appuyez sur le bouton 'Vacuum' (Vide).
  • Le vide doit atteindre 0,133 mBar ou moins en 15 minutes.
• Réfrigération (laissez la pompe à vide en marche)
  • Appuyez sur le bouton 'Refrigeration' (Réfrigération).
  • La température du collecteur doit atteindre la température de fonctionnement (-50°C ou -84°C selon le modèle) en 40 minutes.
• Si le lyophilisateur ne fonctionne pas comme prévu, consultez le manuel de l'utilisateur pour les informations de dépannage ou appelez Labconco.

Labconco Corporation
8811 Prospect Avenue
Kansas City, MO 64132-2696
800-821-5525, 816-333-8811
FAX 816-363-0130
E-MAIL labconco@labconco.com
PAGE D'ACCUEIL www.labconco.com

Remarque : Ce guide d'installation rapide peut ne pas fournir toutes les informations nécessaires à votre installation. Reportez-vous au manuel de l'utilisateur pour les détails et les précautions. Ne jetez pas l'emballage tant que vous n'avez pas identifié toutes les pièces expédiées et que le lyophilisateur ne fonctionne pas correctement.
