Manuel Roborock Qrevo Edge QX0VIM

Aperçu du produit

Robot (Vue du dessus)

—Marche/Nettoyage

• Appuyer et maintenir pour allumer ou éteindre le robot
• Appuyer pour démarrer le nettoyage

—Témoin lumineux d'alimentation

• Blanc : Niveau de batterie 15 %
• Rouge : Niveau de batterie
• Respirant : Chargement ou démarrage
• Rouge clignotant : Erreur
• Bleu respirant : Visualisation à distance
• Bleu clignotant lentement : En attente de connexion WiFi
• Bleu clignotant rapidement : Connexion en cours
• Bleu fixe : Assistant vocal actif/WiFi connecté

—Base de chargement

• Robot non sur la base : Appuyer pour démarrer l'ancrage/Appuyer et maintenir pour démarrer le nettoyage ponctuel
• Robot sur la base : Appuyer pour démarrer la vidange/Appuyer et maintenir pour laver les serpillères

Remarque : Appuyer sur n'importe quel bouton pour mettre en pause un robot en fonctionnement.

A1-1—Microphones

A1-2—Pare-chocs vertical

A1-3—Capteur LiDAR

A1-4—Lumière d'appoint LED

A1-5—Localisateur de base

A1-6—Capteur de reconnaissance d'obstacles IA réactive

A1-7—Pare-chocs A1-8—Capteur mural

Robot (Vue du dessous)

A2-1—Capteurs de vide

A2-2—Capteur de tapis

A2-3—Brosse latérale

A2-4—Cache de la brosse principale

A2-5—Roue omnidirectionnelle

A2-6—Brosses principales

A2-7—Loquets du cache de la brosse principale

A2-8—Roues principales

A2-9—Serpillères A3

Robot (Capot supérieur retiré)

A3-1—Capot supérieur magnétique

A3-2—Orifice d'aspiration

A3-3—Modules de serpillère à levage et rotation automatiques

A3-4—Bouton de réinitialisation

A3-5—Bac à poussière

A3-6—Contacts de charge

A3-7—Sorties d'air

A3-8—Capteur de communication

A3-9—Orifice de remplissage automatique

A3-10—Bouton de positionnement

Support de serpillère

A4-1—Patins auto-agrippants

A4-2—Axe de serpillère

Remarque : Fixez les serpillères à plat.

Serpillère

Bac à poussière

A6-1—Loquet du bac à poussière

A6-2—Orifice d'aspiration

A6-3—Entrée d'air

A6-4—Filtre lavable

A6-5—Loquet du filtre

Base de la station

Cordon d'alimentation

Sac à poussière jetable

Station de vidange, lavage et remplissage

A10-1—Poignée du réservoir d'eau

A10-2—Loquet du réservoir d'eau

A10-3—Couvercle du bac à poussière

A10-4—Contacts de charge

A10-5—Orifice de remplissage du robot

A10-6—Orifice de vidange

A10-7—Filtre du bac de nettoyage

A10-8—Base de la station

A10-9—Réservoir d'eau sale

A10-10—Réservoir d'eau propre

A10-11—Témoin lumineux d'état

• Respirant : Vidange/Lavage des serpillères
• Rouge : Erreur de la station
• Éteint : Hors tension/Chargement

A10-12—Orifice d'aspiration

A10-13—Module du bac de nettoyage

A10-14—Fente du sac à poussière

A10-15—Filtre

A10-16—Balise de localisation de la station

A10-17—Distributeurs d'eau propre

A10-18—Sorties d'air de séchage

Station de vidange, lavage et remplissage (Vue arrière)

A11-1—Logement de rangement du cordon d'alimentation

A11-2—Port d'alimentation

A11-3—Sorties de câble

Installation

Informations importantes

B1-1—Rangez les câbles, les objets durs ou tranchants (tels que les clous et le verre) et les objets lâches du sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'éviter les blessures corporelles ou les dommages matériels dus à des objets s'emmêlant dans le robot, heurtés ou renversés par celui-ci.

B1-2—Lorsque vous utilisez le robot dans une zone surélevée (comme dans un appartement en duplex), utilisez toujours une barrière de sécurité physique pour éviter les chutes accidentelles qui pourraient entraîner des blessures corporelles ou des dommages matériels.

Remarques :

• Lors de la première utilisation du robot, suivez-le sur tout son parcours de nettoyage et surveillez les problèmes potentiels. Le robot pourra nettoyer seul lors des utilisations futures.
• Pour éviter une accumulation excessive de saleté sur les serpillères, les sols doivent être aspirés au moins trois fois avant le premier cycle de lavage.

Assemblage

B2-1—Fixez la base de la station en appuyant fermement sur les deux côtés de la base et sur la partie de connexion au milieu jusqu'à ce que vous entendiez un clic.

B2-2—Clic

Remarque : Lors du déplacement de la station, fixez les réservoirs d'eau pour éviter qu'ils ne tombent.

B2-3—Connectez le cordon d'alimentation à l'arrière de la station et rangez l'excédent de cordon dans le logement de rangement.

Remarque : Le cordon d'alimentation peut sortir de n'importe quel côté.

B2-4—Alignez et installez les axes de serpillère dans le robot jusqu'à ce que vous entendiez un clic.

B2-5—Clic

Positionnement de la station

Placez la station sur un sol dur et plat (bois/carrelage/béton, etc.), à plat contre un mur, et réservez un espace d'au moins 0,9 m (2,96 ft) de hauteur, 0,4 m (1,32 ft) de largeur et 1,2 m (3,94 ft) de profondeur. Assurez-vous que l'emplacement dispose d'une bonne couverture WiFi pour une meilleure expérience avec l'application mobile. Branchez-la et assurez-vous que le témoin lumineux d'état est allumé.

B3-1—Plus de 0,9 m (2,96 ft)

B3-2—Plus de 0,4 m (1,32 ft)

B3-3—Plus de 1,2 m (3,94 ft)

Remarques :

• Si le cordon d'alimentation pend verticalement au sol, il peut être attrapé par le robot, ce qui pourrait déplacer ou déconnecter la station.
• Le témoin lumineux d'état est allumé lorsque la station est sous tension et éteint lorsque le robot est en charge.
• Le témoin lumineux d'état devient rouge en cas d'erreur.
• Placez la station sur un sol dur et plat, loin du feu, de la chaleur et de l'eau. Évitez les espaces étroits ou les emplacements où le robot pourrait être suspendu dans l'air.
• Placer la station sur une surface molle (tapis/paillasson) peut la faire basculer et provoquer des problèmes d'ancrage et de départ.
• Gardez la station à l'abri de la lumière directe du soleil ou de tout ce qui pourrait bloquer la balise de localisation de la station, sinon le robot pourrait ne pas réussir à retourner à la station.
• N'utilisez pas la station sans le réservoir d'eau propre, le réservoir d'eau sale, le couvercle du bac à poussière, le sac à poussière jetable ou le module du bac de nettoyage.
• Entretenez la station conformément à l'entretien courant. Ne nettoyez pas le cordon d'alimentation de la station et les contacts de charge avec un chiffon ou un mouchoir humide.
• Toutes les stations sont soumises à des tests à base d'eau avant de quitter l'usine. Il est normal qu'une petite quantité d'eau reste dans le circuit d'eau de la station.

Mise sous tension et chargement

Appuyez et maintenez pour allumer le robot. Attendez que le témoin lumineux d'alimentation soit fixe, puis placez le robot devant la station. Assurez-vous que la station est branchée. Ensuite, appuyez sur et le robot retournera automatiquement à la station pour se charger. Le robot est équipé d'une batterie rechargeable lithium-ion haute performance intégrée. Pour maintenir les performances de la batterie, gardez le robot chargé.

B4-1—Témoin lumineux d'état de la station éteint, témoin lumineux d'alimentation du robot respirant : Chargement.

Remarque : Le robot pourrait ne pas s'allumer si la batterie est faible. Dans ce cas, placez le robot sur la station pour le charger.

Connexion à l'application

Télécharger l'application

Recherchez "Roborock" dans l'App Store ou Google Play ou scannez le code QR pour télécharger et installer l'application.

R**SIGNeacute;initialiser le WiFi

Appuyez et maintenez et simultanément jusqu'à entendre le message vocal "Resetting WiFi" (Réinitialisation du WiFi). La réinitialisation est terminée lorsque le témoin lumineux d'alimentation clignote lentement en bleu. Le robot attendra alors une connexion.

Remarque : Si vous ne parvenez pas à vous connecter au robot en raison de la configuration de votre routeur, d'un mot de passe oublié ou de toute autre raison, réinitialisez le WiFi et ajoutez votre robot comme un nouvel appareil.

Ajouter un appareil

Ouvrez l'application Roborock, appuyez sur le bouton "Add Device" (Ajouter un appareil) ou "+" et ajoutez votre appareil en suivant le guide de l'application.

Remarques :

• Le processus réel peut varier en raison des mises à jour continues de l'application. Suivez le guide fourni dans l'application.
• Seul le WiFi 2,4 GHz est pris en charge.
• Si le robot attend plus de 5 minutes une connexion, le WiFi sera automatiquement désactivé. Si vous souhaitez vous reconnecter, réinitialisez le WiFi avant de poursuivre.

Instructions d'utilisation

Marche/Arrêt

Appuyez et maintenez enfoncé pour allumer le robot. Le témoin d'alimentation s'allumera et le robot sera en mode veille. Appuyez et maintenez enfoncé pour éteindre le robot et terminer le cycle de nettoyage.

Remarque : Le robot ne peut pas être éteint lorsqu'il est en charge.

Remplir le réservoir d'eau propre

Soulevez le réservoir d'eau propre, ouvrez son couvercle, puis remplissez-le d'eau du robinet. Après le remplissage, fermez le couvercle, verrouillez le loquet, puis replacez le réservoir d'eau propre sur la station d'accueil.

Remarques :

• Pour éviter tout dommage, n'utilisez aucun désinfectant et utilisez uniquement la solution de nettoyage recommandée par Roborock.
• N'ajoutez pas trop de solution de nettoyage pour éviter que le robot ne fonctionne mal en raison d'un glissement.
• Pour éviter toute déformation, utilisez uniquement de l'eau froide.
• Si des taches d'eau subsistent à l'extérieur du réservoir d'eau, essuyez-les avec un chiffon doux et sec avant de réinstaller le réservoir.

Démarrage du nettoyage

Appuyez sur pour démarrer le nettoyage. Le robot planifiera son itinéraire de nettoyage et, dans chaque pièce, il nettoiera d'abord les bords, puis remplira la pièce en zigzag. Ce faisant, le robot nettoie toutes les pièces une par une, en profondeur et efficacement.

Remarques :

• Pour vous assurer que le robot retourne automatiquement à la station d'accueil, démarrez le robot depuis la station d'accueil et ne déplacez pas la station d'accueil pendant le nettoyage.
• Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible.
• Laissez le robot se charger avant de commencer un nettoyage.
• Avant le nettoyage, rangez les cordons (y compris le cordon d'alimentation de la station d'accueil) et les objets de valeur du sol. Les objets lâches peuvent être traînés par le robot, entraînant la déconnexion d'appareils électriques ou des dommages aux cordons et aux biens.
• Si le nettoyage est terminé en moins de 10 minutes, le robot nettoiera la zone deux fois.
• Si la batterie est faible pendant un cycle de nettoyage, le robot retournera automatiquement à la station d'accueil. Après la charge, le robot reprendra là où il s'était arrêté.
• Le robot rétractera les supports de serpillière pour nettoyer le tapis. Vous pouvez également définir le tapis comme zone interdite dans l'application pour l'éviter.
• Avant de commencer chaque tâche de nettoyage, assurez-vous que les serpillières ont été correctement installées.

Nettoyage localisé

Appuyez et maintenez enfoncé pour démarrer le nettoyage localisé. Zone de nettoyage : Le robot nettoie une zone carrée de 1,5 m (4,9 pi) × 1,5 m (4,9 pi) centrée sur lui-même.

Remarque : Après le nettoyage localisé, le robot retournera automatiquement au point de départ et sera en mode veille.

Pause

Lorsque le robot fonctionne, appuyez sur n'importe quel bouton pour le mettre en pause, appuyez sur pour reprendre le nettoyage. Appuyez sur sur un robot en pause pour le renvoyer à la station d'accueil.

Remarque : Placer manuellement un robot en pause sur la station d'accueil mettra fin au nettoyage en cours.

Veille

Si le robot est en pause pendant plus de 10 minutes, il se mettra en veille et le témoin d'alimentation clignotera toutes les quelques secondes. Appuyez sur n'importe quel bouton pour réactiver le robot.

Remarques :

• Le robot ne se mettra pas en veille lorsqu'il est en charge.
• Le robot s'éteindra automatiquement s'il est laissé en veille pendant plus de 12 heures.

Mode NPD

La période Ne Pas Déranger (NPD) par défaut est de 22h00 à 08h00. Vous pouvez utiliser l'application pour désactiver le mode NPD ou modifier la période NPD, ou définir si vous souhaitez activer le remplissage automatique, la vidange et le séchage, pour atténuer les voyants lumineux ou réduire le volume du message vocal pendant la période NPD.

Lavage des serpillières

Pendant le nettoyage, le robot détermine automatiquement quand il doit retourner à la station d'accueil pour le lavage des serpillières et le remplissage du réservoir d'eau afin de maximiser ses performances de lavage. Pour démarrer le lavage manuellement, appuyez sur le bouton correspondant dans l'application. Appuyez sur n'importe quel bouton pour arrêter le lavage.

Remarques :

• Pour que le robot lave automatiquement les serpillières, démarrez-le depuis la station d'accueil et évitez de déplacer la station d'accueil pendant le nettoyage.
• Pour éviter les brûlures causées par l'eau chaude, ne touchez pas les distributeurs d'eau propre.
• La fréquence et le mode de lavage des serpillières peuvent être modifiés dans l'application.

Vidange

Après le nettoyage, le robot retournera à la station d'accueil et la vidange automatique commencera au besoin. Pour démarrer la vidange manuellement, appuyez sur sur le robot stationné ou appuyez sur le bouton correspondant dans l'application. Appuyez sur n'importe quel bouton pour arrêter la vidange.

Remarques :

• Lorsque la vidange n'a pas été utilisée pendant une longue période, videz manuellement le bac à poussière et assurez-vous que l'entrée d'air est dégagée pour des performances de vidange optimales.
• La vidange automatique peut être désactivée dans l'application.
• Évitez les vidanges manuelles fréquentes.
• Ne pas utiliser sans couvercle de bac à poussière ou sac à poussière jetable installé.

Séchage

Après le lavage des serpillières ou après le nettoyage, le séchage commencera au besoin. Pour démarrer ou arrêter le séchage manuellement, appuyez sur le bouton correspondant dans l'application.

Remarques :

• La durée de séchage peut être modifiée dans l'application.
• Le séchage automatique peut être désactivé dans l'application.
• Éloignez-vous des sorties d'air de séchage pendant le séchage.

Chargement

Après le nettoyage, le robot retournera automatiquement à la station d'accueil pour se charger. Appuyez sur pour renvoyer le robot en pause à la station d'accueil. Le témoin d'alimentation respirera pendant la charge du robot.

Remarque : Si le robot ne parvient pas à trouver la station d'accueil, il retournera automatiquement à sa position de départ. Placez le robot sur la station d'accueil manuellement pour le recharger.

Erreur

Si une erreur se produit, le témoin d'alimentation clignotera en rouge ou le témoin d'état sera rouge fixe. Une notification contextuelle apparaîtra dans l'application et une alerte vocale pourra retentir.

Remarques :

• Le robot se mettra automatiquement en veille s'il est laissé en état de dysfonctionnement pendant plus de 10 minutes.
• Placer manuellement un robot défectueux sur la station d'accueil mettra fin au nettoyage en cours.

Réinitialisation du système

Si le robot ne répond pas lorsqu'un bouton est enfoncé ou ne peut pas être éteint, réinitialisez le système en retirant le couvercle supérieur magnétique et en appuyant sur le bouton Reset (Réinitialiser).

Remarque : Après la réinitialisation du système, les paramètres existants tels que le nettoyage programmé et le WiFi seront restaurés aux paramètres d'usine.

Restauration des paramètres d'usine

Si le robot ne fonctionne pas correctement après une réinitialisation du système, mettez-le sous tension. Appuyez et maintenez enfoncé et, en même temps, appuyez sur le bouton Reset (Réinitialiser) jusqu'à ce que vous entendiez le message vocal "Restoring factory settings. This will take about 5 minutes." (Restauration des paramètres d'usine. Cela prendra environ 5 minutes.). Le robot sera alors restauré aux paramètres d'usine.

Entretien courant

Remarque: La fréquence de remplacement peut varier en fonction de la situation réelle. En cas d'usure anormale, remplacez les pièces immédiatement.

Brosses principales

* Nettoyez toutes les 2 semaines et remplacez tous les 6 à 12 mois.

D1-1—Cache de la brosse principale
D1-2—Loquets du cache de la brosse principale
D1-3—Brosses principales
D1-4—Roulement de la brosse principale

D1-5—Retournez le robot et appuyez sur les deux loquets vers l'intérieur pour retirer le cache de la brosse principale.

D1-6—Soulevez les brosses principales et retirez-les, retirez les roulements et enlevez les cheveux ou la saleté emmêlés aux deux extrémités des brosses principales et des roulements.

D1-7—Réinstallez les roulements de la brosse principale. Ensuite, réinstallez les brosses principales et assurez-vous que la couleur de la brosse principale, du roulement de la brosse principale et de la flèche sur le robot correspondent.

D1-8— Réinstallez le cache de la brosse principale. Assurez-vous que ses quatre dents sont entièrement insérées dans les fentes, et appuyez sur le cache de la brosse principale jusqu'à ce que vous entendiez un clic de verrouillage.

Remarques:

• Pour installer solidement le cache de la brosse principale, assurez-vous d'appuyer sur les deux loquets du cache de la brosse principale pour les mettre en place.
• Il est recommandé d'essuyer les brosses principales avec un chiffon humide. Si les brosses principales sont mouillées, laissez-les sécher à l'air libre, à l'abri de la lumière directe du soleil.
• N'utilisez pas de liquide de nettoyage corrosif ou de désinfectant pour nettoyer les brosses principales.

Brosse latérale

* Nettoyez tous les mois et remplacez tous les 3 à 6 mois.

D2-1—Retournez le robot, dévissez la brosse latérale, puis retirez-la et nettoyez-la.

D2-2—Alignez la rainure centrale avec la position en relief sur le robot, puis serrez la vis pour réinstaller la brosse latérale.

Roue omnidirectionnelle

* Nettoyez si nécessaire.

D3-1—Utilisez un outil, tel qu'un petit tournevis, pour faire levier sur l'axe et retirer la roue.

Remarque: Le support de la roue omnidirectionnelle ne peut pas être retiré.

D3-2—Rincez la roue et l'axe à l'eau pour enlever les cheveux et la saleté. Laissez sécher à l'air libre, réinstallez, et remettez la roue et l'axe en place en appuyant.

Roues principales

* Nettoyez si nécessaire.

Nettoyez les roues principales avec un chiffon doux et sec.

Bac à poussière

* Nettoyez si nécessaire.

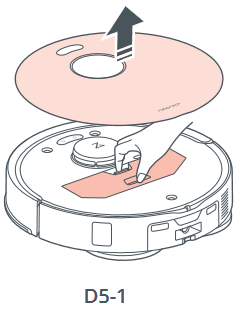

D5-1—Retirez le couvercle supérieur magnétique du robot et appuyez sur le loquet du bac à poussière pour retirer le bac à poussière.

D5-2—Retirez le filtre lavable et videz le bac à poussière.

D5-3—Remplissez le bac à poussière avec de l'eau propre et réinstallez le filtre lavable. Secouez délicatement le bac à poussière, puis versez l'eau sale.

Remarque: Pour éviter tout blocage, utilisez uniquement de l'eau propre sans aucun liquide de nettoyage.

D5-4—Laissez sécher complètement le bac à poussière et le filtre lavable pendant au moins 24 heures avant de les réinstaller.

Filtre lavable

* Nettoyez toutes les 2 semaines et remplacez tous les 6 à 12 mois.

D6-1—Retirez le filtre.

D6-2—Rincez le filtre à plusieurs reprises et tapotez-le pour enlever autant de saleté que possible.

Remarque: Ne touchez pas la surface du filtre avec les mains, des brosses ou des objets durs afin d'éviter tout dommage potentiel.

D6-3—Laissez sécher complètement le filtre pendant au moins 24 heures avant de le réinstaller.

Lingettes de nettoyage

* Nettoyez si nécessaire et remplacez tous les 1 à 3 mois.

D7-1—Retirez les lingettes de nettoyage de leurs supports. Nettoyez les lingettes de nettoyage et laissez-les sécher à l'air libre.

Remarque: Une lingette sale affectera les performances de nettoyage. Nettoyez-la avant utilisation.

D7-2—Fixez les lingettes de nettoyage à plat sur les supports.

Capteurs du robot

* Nettoyez si nécessaire.

Utilisez un chiffon doux et sec pour essuyer et nettoyer tous les capteurs, y compris :

D8-1—Localisateur de la station d'accueil
D8-2—Capteur de reconnaissance d'obstacles Reactive AI

D8-3—Capteur mural

D8-4—Capteur de communication
D8-5—Capteurs de vide
D8-6—Capteur de tapis

Déplacement de la station d'accueil

Pour déplacer la station d'accueil, saisissez la poignée arrière d'une main et le côté intérieur du panneau avant de l'autre main. Ne soulevez pas directement la base de la station d'accueil, les poignées du réservoir d'eau ou le couvercle du bac à poussière pour éviter que la station d'accueil ne tombe.

Réservoir d'eau sale

* Nettoyez si nécessaire.

Ouvrez le couvercle du réservoir d'eau sale et videz l'eau sale. Remplissez le réservoir d'eau propre, fermez le couvercle, verrouillez le loquet et secouez. Videz l'eau sale. Verrouillez le couvercle et réinstallez le réservoir.

Remarques:

• Pour éviter toute déformation, utilisez uniquement de l'eau froide.
• Si des taches d'eau subsistent à l'extérieur du réservoir d'eau, essuyez-les avec un chiffon doux et sec avant de réinstaller le réservoir.

Contacts de charge

* Nettoyez si nécessaire.

Utilisez un chiffon doux et sec pour essuyer les contacts de charge du robot et de la station d'accueil.

Remplacement du sac à poussière jetable

* Remplacez si nécessaire.

D12-1—Retirez le couvercle du bac à poussière.

D12-2—Retirez le sac à poussière jetable et jetez-le.

Remarques:

• La poignée du sac à poussière scelle le sac lors du retrait pour éviter toute fuite.
• Installez toujours un sac à poussière avant de remettre le couvercle du bac à poussière pour éviter le vidage automatique sans le sac. Vous pouvez également désactiver le vidage automatique dans l'application.

D12-3—Nettoyez le filtre avec un chiffon sec, insérez un nouveau sac à poussière jetable dans la fente jusqu'au bout, et étalez-le uniformément.

Remarque: Assurez-vous que le sac à poussière jetable est correctement installé pour éviter que les déchets ne s'échappent et n'endommagent la station d'accueil.

D12-4—Réinstallez le couvercle du bac à poussière en place pour vous assurer que le bac à poussière est bien scellé.

Module du plateau de nettoyage

* Nettoyez si nécessaire.

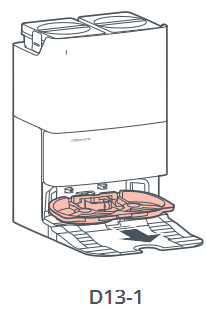

D13-1—Retirez le module du plateau de nettoyage.

D13-2—Retirez le plateau de nettoyage et le filtre du module, puis rincez-les à l'eau.

D13-3—Réinstallez le filtre et le plateau de nettoyage. Ensuite, réinstallez le module du plateau de nettoyage.

Paramètres de base

Robot

Modèle	QX0VIM
Batterie	Batterie lithium-ion 14,4 V/6400 mAh (TYP)
Entrée nominale	20 V 1.5 A
Temps de charge	Environ 4 heures

Remarque: Le numéro de série se trouve sur une étiquette située sous le robot.

Station de vidage, lavage et remplissage

Modèle	EWFD30LRR
Tension d'entrée nominale	120 V~
Fréquence nominale	60 Hz
Entrée nominale (collecte de poussière)	6 A
Entrée nominale (lavage à l'eau chaude des lingettes)	12 A
Entrée nominale (Charge et séchage)	1 A
Sortie nominale	20 V1.5 A

Retrait de la batterie

* Les informations suivantes ne s'appliquent qu'à la mise au rebut du robot et ne doivent pas être suivies pour les opérations quotidiennes.

Les substances chimiques contenues dans la batterie lithium-ion intégrée de ce produit peuvent provoquer une pollution environnementale. Retirez la batterie avant de jeter ce produit et confiez-la à une installation professionnelle de recyclage de batteries pour une élimination centralisée.

Comment retirer la batterie :

1. Utilisez le robot sans le connecter à la station d'accueil jusqu'à ce que la batterie soit épuisée.
2. Éteignez le robot.
3. Dévissez le couvercle de la batterie.
4. Retirez le couvercle de la batterie.
5. Appuyez sur le loquet pour débrancher le connecteur de la batterie et retirez la batterie.

Remarques :

• Avant de retirer la batterie, assurez-vous qu'elle est complètement déchargée et que le robot est déconnecté de la station d'accueil.
• Retirez l'intégralité du bloc-batterie. Évitez d'endommager le boîtier du bloc-batterie pour éviter les courts-circuits ou les fuites de substances dangereuses.
• En cas de contact accidentel avec le liquide de la batterie, rincez abondamment à l'eau et consultez immédiatement un médecin.

Problèmes courants

Problème	Solution
Impossible de démarrer	Batterie faible. Placez le robot sur la station d'accueil et chargez-le avant utilisation. Température de la batterie trop basse ou trop élevée. N'utilisez le robot qu'à une température comprise entre 4 et 40°C (39-104°F).
Impossible de charger	La station d'accueil n'est pas connectée à l'alimentation. Vérifiez que les deux extrémités du cordon d'alimentation sont correctement connectées. Mauvais contact. Nettoyez les contacts de charge de la station d'accueil et du robot. Vérifiez que le voyant d'état est allumé.
Charge lente	Lorsqu'il est utilisé à des températures élevées ou basses, le robot réduit automatiquement sa vitesse de charge pour prolonger la durée de vie de la batterie. Contacts de charge sales. Essuyez-les avec un chiffon sec.
Impossible de retourner à la station d'accueil	Trop d'obstacles près de la station d'accueil. Déplacez-la dans un endroit dégagé. Robot trop éloigné de la station d'accueil. Placez-le plus près et réessayez.
Comportement anormal	Redémarrez le robot.
Bruit pendant le nettoyage	Les brosses principales, la brosse latérale ou les roues principales peuvent être bloquées. Éteignez le robot et nettoyez-les. La roue omnidirectionnelle peut être bloquée. Utilisez un tournevis pour la retirer et la nettoyer.
Impossible de se connecter au WiFi	WiFi désactivé. Réinitialisez le WiFi et réessayez. Signal WiFi faible. Déplacez le robot dans une zone avec un meilleur signal WiFi. Connexion WiFi anormale. Réinitialisez le WiFi, téléchargez la dernière version de l'application et réessayez. Impossible de se connecter au WiFi brusquement. Il peut y avoir une erreur dans les paramètres de votre routeur. Contactez le service client de Roborock pour obtenir de l'aide au dépannage.
Le robot consomme-t-il toujours de l'énergie lorsqu'il est sur la station d'accueil ?	Le robot consomme de l'énergie lorsqu'il est sur sa station d'accueil pour maintenir les performances de la batterie, mais la consommation d'énergie est extrêmement faible.
Le robot doit-il être chargé pendant au moins 16 heures pour les trois premières utilisations ?	Non. Les batteries lithium-ion n'ont pas d'effet mémoire. Le robot peut être utilisé une fois complètement chargé.
Le robot ne reprend pas le nettoyage après la recharge	Assurez-vous que le robot n'est pas en mode DND. Le mode DND empêchera le rechargement automatique. Si le robot est placé manuellement sur la station d'accueil ou envoyé à la station d'accueil en appuyant sur des boutons, il ne pourra pas reprendre le nettoyage.
Le robot commence à rater certains endroits	Le capteur mural, les capteurs de vide ou le capteur de tapis peuvent être sales. Nettoyez-les avec un chiffon doux et sec.
Le nettoyage programmé ne fonctionne pas	Maintenez le robot chargé. Le nettoyage programmé ne peut commencer que lorsque le niveau de batterie est supérieur à 15 %.
Le voyant d'état est rouge fixe	Erreur de tension. Vérifiez que la tension locale répond aux exigences indiquées sur la station d'accueil. Vérifiez le placement du réservoir d'eau propre ou remplissez le réservoir si nécessaire. Vérifiez le placement du réservoir d'eau sale ou videz le réservoir si nécessaire. Le module de plateau de nettoyage ou le filtre du plateau de nettoyage n'est pas installé ou n'est pas correctement installé.
Performance de vidange réduite ou bruit inhabituel lors de la vidange	Les brosses principales ou le couvercle de la brosse principale ne sont pas correctement installés. Vérifiez et installez-les en place. Le filtre, le conduit d'air, l'entrée d'aspiration, l'entrée d'air, le bac à poussière ou le sac à poussière jetable est bloqué. Nettoyez pour retirer les blocages.
Performance de lavage de serpillière réduite	Les chiffons de serpillière ne sont pas correctement fixés. Collez-les à plat sur les supports. Le sol est sale. Changez le mode de lavage de serpillière sur "Deep" (Profond) dans l'application pour un meilleur nettoyage.
Impossible de démarrer le séchage automatique	Le séchage automatique est désactivé. Vérifiez les paramètres de l'application. Si le robot quitte la station d'accueil pendant le séchage, celui-ci se terminera plus tôt. Dans un environnement humide, il est recommandé de prolonger la durée de séchage dans l'application pour améliorer les performances de séchage.
Impossible de vider automatiquement	La vidange automatique est désactivée. Vérifiez les paramètres de l'application. Le couvercle du bac à poussière de la station d'accueil n'est pas installé. Vérifiez et installez. La vidange automatique ne sera pas déclenchée si le robot retourne à la station d'accueil sans nettoyer. Le robot ne se videra pas automatiquement après être retourné à la station d'accueil en mode DND. Ajustez la période de nettoyage ou de DND, ou démarrez la vidange manuellement. La vidange automatique ne sera pas déclenchée si le robot est déplacé manuellement vers la station d'accueil. Démarrez la vidange manuellement. Le niveau de batterie est inférieur à 10 %. Chargez le robot jusqu'à ce que la batterie atteigne 10 %.
Impossible de laver les serpillières	Les serpillières ne seront pas lavées si elles ne sont pas utilisées. Si le robot ne démarre pas de la station d'accueil ou si aucune station d'accueil n'est trouvée sur la carte de l'application, il ne retournera pas à la station d'accueil pour le lavage des serpillières. Vérifiez le placement du réservoir d'eau propre ou remplissez le réservoir si nécessaire. Vérifiez le placement du réservoir d'eau sale ou videz le réservoir si nécessaire. Vérifiez que le module de plateau de nettoyage ou le filtre du plateau de nettoyage a été correctement installé.
Impossible de laver les serpillières à l'eau chaude	Vérifiez que la température de l'eau de lavage est réglée sur "Hot Water" (Eau chaude) dans l'application.
Impossible d'étendre la serpillière	Vérifiez que la fonction FlexiArm Design Extended Mopping est activée dans l'application. La serpillière ne s'étendra que le long des murs et de certains obstacles. Vérifiez si la structure d'extension de la serpillière est bloquée.
La brosse latérale ne peut pas s'étendre	Vérifiez que la fonction FlexiArm Design Extended Cleaning est activée dans l'application. La brosse latérale ne s'étend pas pour chaque coin ou à chaque fois que le robot nettoie le long du mur. Vérifiez si la brosse latérale est bloquée.

Informations de sécurité

• À utiliser uniquement avec la station d'accueil roborock EWFD30LRR.
• Le produit doit être éteint et la fiche débranchée de la prise de courant lorsqu'il n'est pas utilisé, avant le nettoyage ou l'entretien du produit.
• Connectez-vous uniquement à une prise correctement mise à la terre. Voir les instructions de mise à la terre.
• La station d'accueil ne peut être utilisée que pour charger l'aspirateur robotique équipé d'une batterie lithium-ion de 14,4 V/6400 mAh (TYP).

• N'utilisez le produit que conformément au manuel d'utilisation. Toute perte ou dommage causé par une utilisation incorrecte sera à la charge de l'utilisateur.
• Ne pas laisser utiliser comme un jouet. Une surveillance attentive est nécessaire lorsque le produit est utilisé par ou près d'enfants.
• Ne rincez pas le robot et la station d'accueil.
• N'utilisez pas le produit pour nettoyer des objets durs ou coupants (tels que des déchets de décoration, du verre et des clous) afin d'éviter de rayer le robot, la station d'accueil ou le sol.
• Assurez-vous que le bac à poussière, le filtre lavable, le sac à poussière, la brosse latérale, les serpillières, les brosses principales et le couvercle de la brosse principale sont installés correctement avant le nettoyage.
• Ne vous asseyez pas et ne vous tenez pas debout sur le robot ou la station d'accueil.
• Pour éviter la corrosion ou les dommages, n'utilisez aucun désinfectant et utilisez uniquement une solution de nettoyage recommandée par Roborock.
• Ne placez aucun objet bas (comme des chaussures, des tapis) près des zones surélevées comme les escaliers. Sinon, le robot pourrait tomber en raison de capteurs défectueux.
• Pour éviter les dégâts des eaux, assurez-vous que le sol où le robot fonctionne est exempt d'eau.
• N'utilisez pas le produit dans une pièce où un nourrisson ou un enfant dort.
• Avant d'utiliser le produit, retirez du sol les objets divers tels que les fils et tout objet instable, fragile, précieux ou dangereux pour éviter qu'ils ne soient tirés par le robot et ne causent des blessures corporelles ou des dommages matériels.
• Éloignez les cheveux, les vêtements amples, les doigts et toutes les parties du corps des personnes et des animaux domestiques des coutures, des ouvertures et des pièces mobiles du produit afin d'éviter d'ééventuelles blessures.
• Ne transportez pas le robot en utilisant le pare-chocs vertical, le couvercle supérieur magnétique, la brosse latérale ou le pare-chocs. Ne déplacez pas la station d'accueil en soulevant la base de la station, les poignées du réservoir d'eau ou le couvercle du bac à poussière.
• Placez la station d'accueil sur un sol dur et plat. Gardez la station d'accueil, le robot et le cordon d'alimentation à l'écart du feu et des sources de chaleur comme un radiateur. Évitez les espaces humides et étroits ou les endroits où le robot pourrait être suspendu dans les airs.
• Ce produit peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation du produit de manière sûre et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Ne démontez, ne réparez ni ne modifiez la batterie ou la station de charge.
• Si la station d'accueil est placée dans une zone sujette aux orages ou à une tension instable, prenez des mesures de protection.
• N'utilisez pas le produit sur des tapis à poils longs. L'efficacité du produit peut également être réduite sur les tapis foncés.
• Ne placez aucun objet sur le robot ou la station d'accueil, près de l'entrée d'aspiration de la station d'accueil, et ne les couvrez pas avec un quelconque objet (y compris un couvercle anti-poussière).
• N'utilisez pas ce produit sur des surfaces élevées sans barrières telles que le sol d'un grenier, une terrasse ouverte, un toboggan ou le dessus de meubles.
• N'utilisez pas la station d'accueil pour ramasser des pierres, des morceaux de papier ou d'autres objets qui pourraient bloquer le conduit d'air.
• N'utilisez pas le produit s'il a été endommagé de quelque manière que ce soit. Contactez le service client pour obtenir de l'aide.
• Utilisez toujours l'appareil dans des zones bien ventilées pour éviter la surchauffe.
• Roborock décline toute responsabilité pour les dommages indirects, accidentels ou consécutifs résultant de l'utilisation, de la mauvaise utilisation ou de l'incapacité d'utiliser ce produit. Cette clause de non-responsabilité n'affecte aucun droit statutaire qui ne peut être exclu en vertu de la loi applicable.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. S'il devait tomber en panne, la mise à la terre offre un chemin de moindre résistance pour le courant électrique afin de réduire le risque de choc électrique. Cet appareil est équipé d'un cordon ayant un conducteur de mise à la terre et une fiche de mise à la terre.

La fiche doit être insérée dans une prise appropriée qui est correctement installée et mise à la terre conformément à tous les codes et ordonnances locaux.

Une connexion incorrecte du conducteur de mise à la terre peut entraîner un risque de choc électrique.

Vérifiez auprès d'un électricien qualifié ou d'un réparateur si vous avez des doutes quant à la mise à la terre correcte de la prise. Ne modifiez pas la fiche fournie avec l'appareil – si elle ne rentre pas dans la prise, faites installer une prise appropriée par un électricien qualifié.

Cet appareil est destiné à être utilisé sur un circuit nominal de 120 V et possède une fiche de mise à la terre qui ressemble à la fiche illustrée dans l'esquisse A des méthodes de mise à la terre. Assurez-vous que l'appareil est connecté à une prise ayant la même configuration que la fiche.

Aucun adaptateur ne doit être utilisé avec cet appareil.

Méthodes de mise à la terre

Batterie et chargement

• N'essuyez pas les contacts de charge avec un chiffon humide ou des mains mouillées.
• Si le produit n'est pas utilisé pendant une longue période, stockez-le dans un endroit frais et sec après l'avoir complètement chargé, débranché et éteint. Rechargez-le au moins tous les trois mois pour éviter la décharge excessive de la batterie.
• N'utilisez pas le produit lorsque la température est supérieure à 40°C (104°F) ou inférieure à 4°C (39°F), ou s'il y a un liquide ou une substance collante sur le sol.
• Ne jetez pas les piles usagées. Laissez-les à une organisation de recyclage professionnelle.
• Pour transporter le produit, assurez-vous de débrancher la station d'accueil, d'éteindre le robot et de vider les réservoirs d'eau. L'utilisation de l'emballage d'origine est conseillée.
• Assurez-vous que la tension d'alimentation répond aux exigences indiquées sur la station d'accueil.

Explication des symboles internationaux

~ – Symbole du COURANT ALTERNATIF [symbole IEC 60417-5032 (2009-02)]

– Symbole du COURANT CONTINU [symbole IEC 60417-5031 (2009-02)]

– Symbole de la TERRE DE PROTECTION (Masse de protection) [symbole IEC 60417-5019 (2009-02)]

Références

• App Store - Apple
• Google Play

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Roborock Qrevo Edge QX0VIM

Les langues disponibles
