Manuel du Codec EQ Cisco
Contenu de la boîte

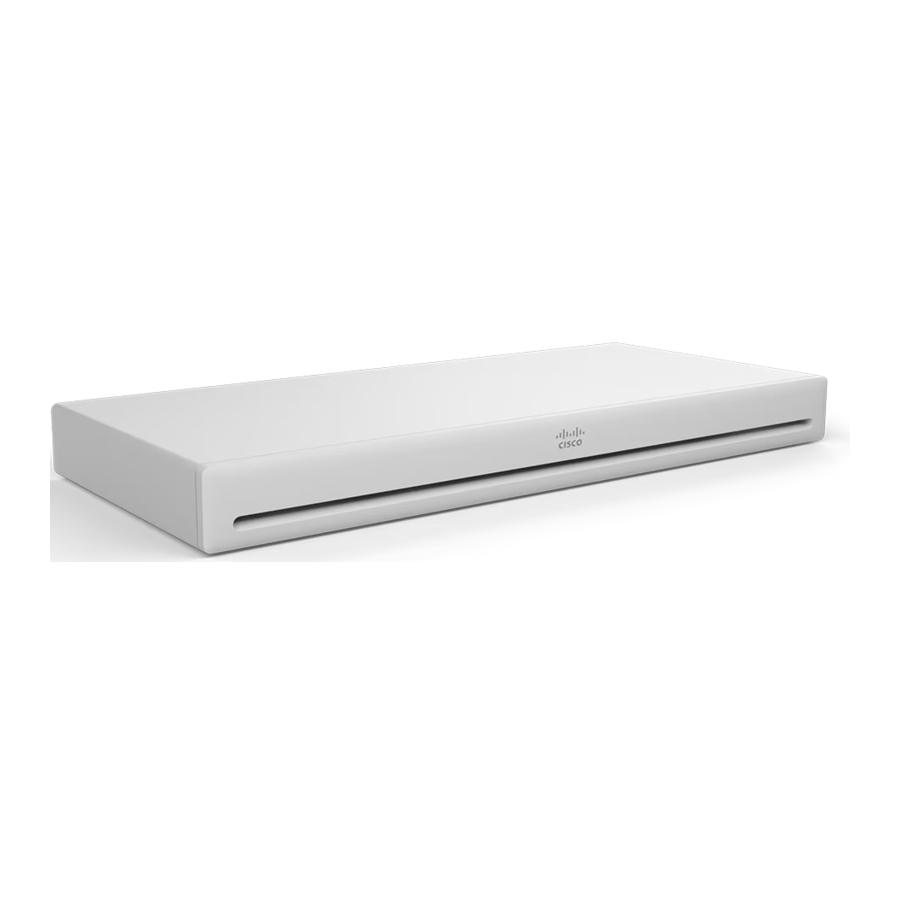

Cisco Codec EQ
Antennes (pour la version radio)*
Kit de montage mural (en option)
Kit de montage en rack (en option)
* Utilisez uniquement les antennes livrées avec le codec
Pas d'option de cordon d'alimentation pour Codec EQ : Lorsque le cordon d'alimentation optionnel n'est pas commandé avec le système, le client est responsable de la sélection du cordon d'alimentation approprié à utiliser avec ce produit. L'utilisation d'un cordon d'alimentation non compatible avec ce produit peut entraîner un risque de sécurité électrique. Pour les commandes à livrer en Argentine, au Brésil, en Chine et au Japon, le cordon d'alimentation approprié doit être commandé avec le système.
Calibre du câble d'alimentation : 10 A, 250 V
Connecteur d'alimentation : EL 701B (IEC 60320/C13)
Alimentation (100-240 VAC, 50-60 Hz)
- Utilisez un câble d'alimentation conforme aux exigences de la spécification d'alimentation du codec.
- Gardez la prise de courant et la sortie facilement accessibles au cas où vous auriez besoin de déconnecter l'appareil de l'alimentation.
- Cet appareil est conçu pour la connexion aux systèmes d'alimentation TN et IT.
Connectivité réseau : Utilisez soit le LAN Ethernet, soit le Wi-Fi. Les appareils non-radio, qui portent les lettres 'NR' dans leur identifiant de produit (PID), ne prennent pas en charge le Wi-Fi.
Ventilation
Ne bloquez aucune ouverture de ventilation sur le codec. Laissez un espace libre minimum de 10 cm / 4 pouces à l'avant et à l'arrière de l'unité. Lors d'un montage en rack, veillez à ce que la température ambiante ne dépasse pas 35°C.
Choisissez l'une des options de montage
Kit de montage mural
Kit de montage en rack
Placement sur bureau
Monter le produit avec le support mural
Outils dont vous pourriez avoir besoin
Le produit doit être installé par du personnel qualifié. En raison de la variété des constructions murales, l'installateur doit apporter les pièces nécessaires pour fixer le produit en toute sécurité au mur. Le poids du codec et du support est de 2,6 kg (5,7 lbs).
* Vis à tête cylindrique bombée Ø 4 à Ø 5 mm recommandée
Monter le produit dans un rack
Placer l'unité sur un bureau ou une étagère
Connecter les antennes à l'unité
(pour la version radio uniquement)
Connecter les câbles
Chacun des quatre premiers ports Ethernet prend en charge la norme PoE++ IEEE802.3bt, soit un maximum de 90 W par port. La capacité de livraison est de 90 W maximum pour les quatre ports combinés.
Allumer l'unité
Terminer la configuration logicielle
- Allumez l'écran. Consultez la documentation utilisateur de l'écran si l'entrée HDMI doit être configurée manuellement.
- Le système s'allume automatiquement. Si le système ne s'allume pas, vérifiez l'interrupteur d'alimentation sur le codec et la caméra.
- Suivez les instructions à l'écran pour terminer la configuration. Choisissez Room Kit EQ lorsque vous y êtes invité. *
- Nous vous recommandons de mettre à jour le logiciel de votre Codec EQ avant de l'utiliser. Consultez le Guide de l'administrateur (https://www.cisco.com/go/roomkit-docs) pour le codec.
* Alternativement, exécutez la commande API
Présentation du produit
- Connecteur d'antenne
- Fente de sécurité Kensington
- Alimentation
- 3 × Réseau (Ethernet PoE)
- Panneau tactile (interface utilisateur, Ethernet PoE)
- Réseau (Ethernet)
- 3 × Sorties HDMI avec audio et vidéo, 4Kp60
- 3 × Entrées HDMI avec audio et vidéo, 4Kp30
- USB 3.0, type C
- 4 × USB 3.0, type A
- Réinitialisation d'usine
- Maintenance (micro USB)
- 3 × Entrées microphone
- Sortie ligne audio
Visitez ces sites web pour en savoir plus sur votre appareil.
help.webex.com
Fiche technique du Room Kit EQ
Consultez la fiche technique du produit pour plus d'informations sur la commande d'accessoires, de câbles et de pièces de rechange.
