Manuel D-Link DCS-932L

Aperçu du produit

Contenu de l'emballage

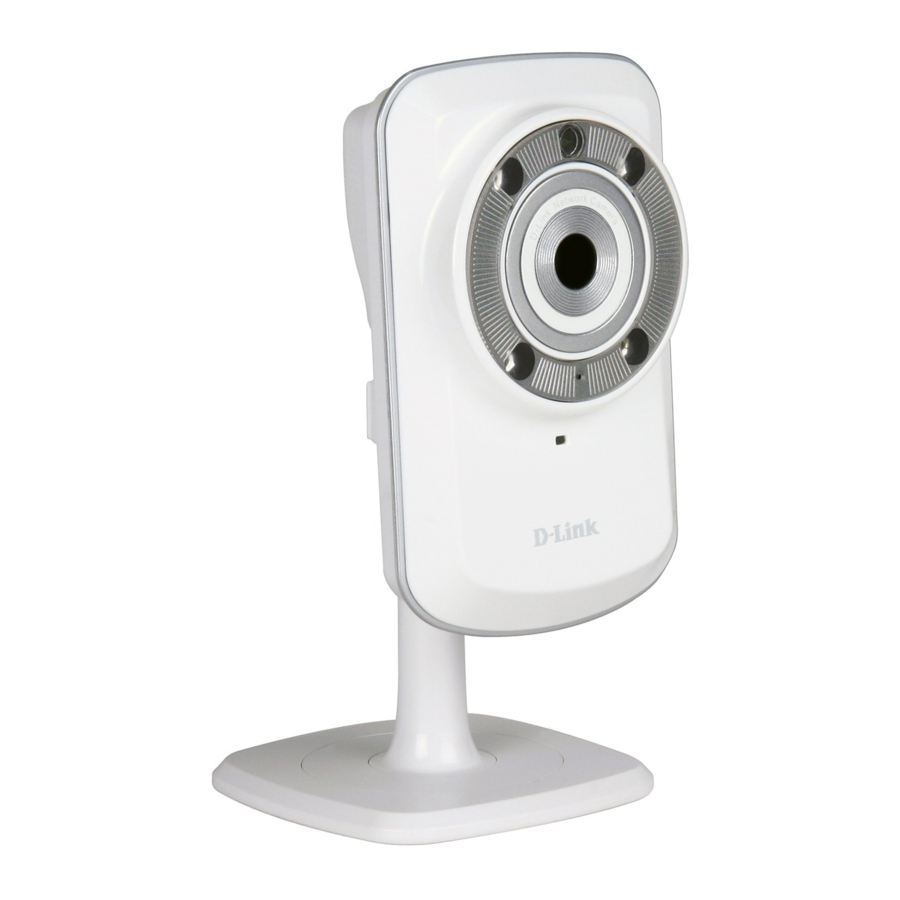

• Caméra réseau domestique sans fil N Jour/Nuit DCS-932L
• Câble Ethernet CAT5
• Adaptateur secteur
• Manuel et logiciel sur CD
• Guide d'installation rapide
• Kit de montage

Remarque : L'utilisation d'une alimentation avec une tension différente de celle fournie avec votre produit causera des dommages et annulera la garantie de ce produit.
Si l'un des éléments ci-dessus est manquant, veuillez contacter votre revendeur.

Configuration requise

• Ordinateur avec Microsoft Windows® 8/7/Vista/XP, ou Mac avec OS X 10.6 ou supérieur
• PC avec 1.3GHz ou plus et au moins 128 Mo de RAM
• Internet Explorer 7, Firefox 12, Safari 4, ou Chrome 20 ou version supérieure avec Java installé et activé
• Réseau Ethernet 10/100 existant ou réseau sans fil 802.11g/n

Introduction

Félicitations pour l'achat de votre caméra réseau domestique sans fil N Jour/Nuit DCS-932L. La DCS-932L est une solution polyvalente et unique pour votre petit bureau ou votre domicile. Contrairement à une webcam standard, la DCS-932L est un système complet avec un processeur intégré et un serveur web qui transmet des images vidéo de haute qualité pour la sécurité et la surveillance. La LED IR assure une surveillance 24h/24 quelles que soient les conditions d'éclairage. La DCS-932L peut être accédée à distance et contrôlée depuis n'importe quel PC/ordinateur portable via votre réseau local ou via Internet à l'aide d'un navigateur web. L'installation simple et l'interface intuitive basée sur le web offrent une intégration facile avec votre réseau Ethernet/Fast Ethernet ou sans fil 802.11 b/g/n. La DCS-932L est également dotée de fonctions de surveillance à distance et de détection de mouvement pour une solution de sécurité domestique complète et économique.

Fonctionnalités

Facile à utiliser
La DCS-932L est un système autonome avec un processeur intégré, ne nécessitant aucun matériel ou logiciel spécial comme les cartes d'acquisition PC. La DCS-932L prend en charge le mode ActiveX pour Internet Explorer et le mode Java pour d'autres navigateurs tels que Firefox® et Safari®.

Prend en charge une variété de plateformes
Prenant en charge les réseaux TCP/IP, HTTP et d'autres protocoles liés à Internet. La DCS-932L peut également être facilement intégrée dans d'autres applications Internet/Intranet grâce à ses fonctionnalités basées sur des standards.

Support sans fil 802.11b/g/n ou Ethernet/Fast Ethernet
La DCS-932L offre une connectivité sans fil 802.11b/g/n et Ethernet/Fast Ethernet, ce qui la rend facile à intégrer dans votre environnement réseau existant. La DCS-932L fonctionne avec un réseau basé sur Ethernet 10 Mbps ou Fast Ethernet 100 Mbps pour les environnements câblés traditionnels, et fonctionne avec des routeurs ou points d'accès 802.11b/g/n pour une flexibilité accrue. La fonction de balayage de site (Site Survey) vous permet également de visualiser et de vous connecter à tous les réseaux sans fil disponibles.

Configuration Web
À l'aide d'un navigateur Web standard, les administrateurs peuvent configurer et gérer la caméra réseau directement depuis sa propre page Web via l'Intranet ou Internet. Cela signifie que vous pouvez accéder à votre DCS-932L à tout moment, n'importe où dans le monde.

Large éventail d'applications
Avec les services Internet haut débit actuels, la caméra réseau peut fournir la solution idéale pour diffuser des images vidéo en direct sur l'Intranet et Internet pour la surveillance à distance. La caméra réseau permet un accès à distance via un navigateur Web pour la visualisation d'images en direct, et permet à l'administrateur de gérer et de contrôler la caméra réseau à tout moment, n'importe où dans le monde. De nombreuses applications existent, notamment la surveillance industrielle et publique des foyers, bureaux, banques, hôpitaux, crèches et parcs d'attractions.

Utilitaire de surveillance à distance
L'application D-ViewCam ajoute des fonctionnalités améliorées pour la caméra réseau et permet aux administrateurs de configurer et d'accéder à la caméra réseau depuis un site distant via l'Intranet ou Internet. D'autres fonctionnalités incluent la surveillance d'images, l'enregistrement d'images sur un disque dur, la visualisation de jusqu'à 32 caméras sur un seul écran et la prise de captures d'écran.

LED IR pour la fonctionnalité Jour et Nuit
Les LED infrarouges intégrées permettent une vision nocturne jusqu'à 5 mètres (16 pieds).

Aperçu du matériel

Vue avant

Vue arrière

Installation

Installation du matériel

Connecter le câble Ethernet
Connectez le câble Ethernet fourni au connecteur de câble réseau situé sur le panneau arrière de la DCS-932L et attachez-le au réseau.

Brancher l'alimentation externe
Branchez l'alimentation externe au récepteur d'alimentation CC situé sur le panneau arrière de la DCS-932L et connectez-la à votre prise murale ou à une multiprise. L'alimentation est confirmée lorsque le voyant d'alimentation LED vert situé sous l'objectif de la DCS-932L est allumé.

Considérations pour l'installation sans fil

La caméra réseau sans fil D-Link vous permet d'accéder à votre réseau via une connexion sans fil depuis n'importe quel endroit situé dans la portée de fonctionnement de votre réseau sans fil. Cependant, le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets que les signaux sans fil doivent traverser peuvent limiter la portée. Les portées typiques varient en fonction des types de matériaux et du bruit RF (radiofréquence) ambiant dans votre maison ou votre entreprise. La clé pour maximiser la portée sans fil est de suivre ces directives de base :

1. Minimisez le nombre de murs et de plafonds entre votre adaptateur et les autres périphériques réseau (tels que votre caméra réseau) - chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres (3 à 90 pieds).
2. Soyez conscient de la ligne directe entre les périphériques réseau. Un mur de 0,5 mètre (1,5 pied) d'épaisseur, à un angle de 45 degrés, apparaît comme ayant presque 1 mètre (3 pieds) d'épaisseur. À un angle de 2 degrés, il semble avoir plus de 14 mètres (42 pieds) d'épaisseur. Positionnez vos appareils de manière à ce que le signal traverse directement un mur ou un plafond (au lieu d'un angle) pour une meilleure réception.
3. Les matériaux de construction font une différence. Une porte métallique massive ou des montants en aluminium peuvent affaiblir le signal sans fil. Essayez de positionner vos points d'accès, routeurs sans fil et autres périphériques réseau là où le signal traverse des cloisons sèches ou des portes ouvertes. Les matériaux et objets tels que le verre, l'acier, le métal, les murs avec isolation, l'eau (aquariums), les miroirs, les classeurs, la brique et le béton dégraderont votre signal sans fil.
4. Gardez votre produit à au moins 1-2 mètres (3-6 pieds) des appareils électriques ou des appareils qui génèrent du bruit RF.
5. Si vous utilisez des téléphones sans fil 2,4 GHz ou d'autres sources de radiofréquences (telles que les fours à micro-ondes), votre connexion sans fil peut se dégrader considérablement ou être complètement coupée. Assurez-vous que la base de votre téléphone 2,4 GHz est aussi éloignée que possible de vos appareils sans fil. La base transmet un signal même si le téléphone n'est pas utilisé.

Assistant d'installation de la caméra

Utilisateurs Windows

Insérez le CD-ROM d'installation dans le lecteur optique de votre ordinateur pour démarrer le programme d'exécution automatique.
Cliquez simplement sur Set up your Cloud Camera (Configurer votre caméra Cloud) pour lancer l'assistant de configuration, qui vous guidera étape par étape tout au long du processus d'installation, de la connexion de votre matériel à la configuration de votre caméra et à son enregistrement auprès de votre compte mydlink.

Remarque: Si le programme d'exécution automatique ne s'ouvre pas, accédez à My Computer (Poste de travail), naviguez jusqu'à votre lecteur CD et double-cliquez sur le fichier setup.exe.

Utilisateurs Mac

Insérez le CD-ROM d'installation dans le lecteur optique de votre ordinateur. Sur le bureau, ouvrez votre lecteur CD et double-cliquez sur le fichier SetupWizard.

Après environ 20 à 30 secondes, l'Assistant de configuration s'ouvrira, vous guidant étape par étape à travers le processus d'installation, de la connexion de votre matériel à la configuration de votre caméra et à son enregistrement auprès de votre compte mydlink.

WPS - Configuration par bouton-poussoir

Vous pouvez également créer une connexion sans fil sécurisée à l'aide du bouton WPS situé à l'arrière de la caméra.

Pour créer une connexion WPS :

1. Appuyez et maintenez le bouton WPS pendant trois secondes. La LED d'état WPS bleue située au-dessus du bouton clignotera.
2. Appuyez sur le bouton WPS de votre routeur dans les 60 secondes. Le bouton WPS se trouve généralement à l'avant ou sur le côté de votre routeur. Sur certains routeurs, vous devrez peut-être vous connecter à l'interface web et cliquer sur un bouton à l'écran pour activer la fonction WPS. Si vous n'êtes pas sûr de l'emplacement du bouton WPS sur votre routeur, veuillez vous référer au manuel d'utilisation de votre routeur.

La DCS-932L créera automatiquement une connexion sans fil sécurisée à votre routeur. Pendant la connexion, la LED verte clignotera et votre caméra redémarrera.

Portail mydlink

Après avoir enregistré votre caméra DCS-932L avec un compte mydlink dans l'Assistant d'installation de la caméra. Vous pourrez accéder à distance à votre caméra depuis le site web www.mydlink.com. Après vous être connecté à votre compte mydlink, vous verrez un écran similaire à ce qui suit :

État de la caméra

Ici, vous pouvez voir l'état en ligne de chacune de vos caméras. Votre état en ligne peut être l'un des suivants :

	Une coche verte indique que votre caméra est en ligne et prête à l'emploi.
	Un point d'exclamation jaune indique que votre caméra est en ligne, mais que le mot de passe de la caméra a changé. Vous devrez saisir votre nouveau mot de passe de caméra pour y accéder à nouveau.
	Une croix rouge indique que votre caméra est hors ligne et ne peut actuellement pas être accédée à distance.

Si votre caméra est hors ligne, essayez ce qui suit :

• Vérifiez que la connexion Internet à votre caméra fonctionne correctement.
• Essayez de redémarrer votre routeur Internet.
• Vérifiez les connexions des câbles de votre caméra et assurez-vous qu'elles sont sécurisées.
• Vérifiez que la LED de votre caméra est allumée en vert fixe.

Si vous ne pouvez toujours pas accéder à votre caméra, réinitialisez votre caméra et exécutez à nouveau l'Assistant d'installation de la caméra à partir du CD-ROM inclus dans votre emballage.

Vidéo en direct

Dans la partie principale de l'écran, l'onglet Vidéo en direct sera sélectionné par défaut. Si la caméra est disponible, un flux Vidéo en direct sera affiché. La vidéo sera affichée en résolution VGA (640x480) si vous visualisez votre caméra depuis un PC sur le même réseau local, ou en résolution QVGA (320x240) si vous visualisez votre caméra depuis un PC sur un réseau distant.

Paramètres de la caméra

L'onglet Paramètres de la caméra vous permet d'accéder à l'interface de configuration de votre caméra. Pour ouvrir l'interface de configuration de votre caméra, cliquez sur Camera web page (Page web de la caméra) et entrez le mot de passe exactement tel qu'il est indiqué sur la page Camera Settings (Paramètres de la caméra).

Informations sur la caméra

L'onglet Informations sur la caméra vous affiche diverses informations concernant votre caméra.

Nom du périphérique : Le Nom du périphérique est un nom unique que vous pouvez donner à votre appareil pour vous aider à l'identifier. En cliquant sur le Device Name (Nom du périphérique), une fenêtre s'ouvrira pour vous permettre de vous connecter à l'interface de configuration de votre caméra. Ensuite, la page Maintenance > Admin s'ouvrira, où vous pourrez modifier votre Nom du périphérique.
Mot de passe de la caméra : Affiche le mot de passe actuel pour l'interface de configuration de votre caméra. En cochant la case Show Password (Afficher le mot de passe), le mot de passe sera affiché ou masqué. En cliquant sur le Mot de passe, une fenêtre s'ouvrira pour vous permettre de vous connecter à l'interface de configuration de votre caméra. Ensuite, la page Maintenance > Admin s'ouvrira, où vous pourrez modifier votre Mot de passe.
N° mydlink : Affiche le numéro mydlink de votre appareil.
Nom du modèle : Affiche le nom du modèle de votre appareil.
Adresse MAC : Affiche l'adresse MAC de votre appareil.
Appareil activé le : Affiche l'heure et la date d'ajout de votre appareil à mydlink.
Support : Cette section vous fournit des liens vers divers sites web de support et téléchargements liés à votre produit.

Configuration WEB

Utilisation du menu de configuration WEB

Une fois l'Assistant d'installation de la caméra terminé, vous êtes prêt à utiliser votre caméra. L'utilitaire de configuration Web intégré de la caméra est conçu pour vous permettre d'accéder et de configurer facilement votre DCS-932L. À la fin de l'assistant, cliquez sur Go To Camera (Aller à la caméra), ou entrez l'adresse IP de votre caméra dans un navigateur web, tel que Internet Explorer^®. Pour vous connecter, utilisez le nom d'utilisateur admin et le mot de passe que vous avez créé dans l'Assistant d'installation. Si vous n'avez pas créé de mot de passe, le mot de passe par défaut est vide. Après avoir entré votre mot de passe, cliquez sur OK (Valider).
Remarque : Si vous connectez directement votre PC à la caméra, ou si vous utilisez la caméra sur un réseau fermé, l'IP par défaut est 192.168.0.20.

Veuillez vous assurer que la dernière version de l'application Java est installée sur votre ordinateur pour garantir un fonctionnement correct lors de la visualisation de la vidéo en mode Java. L'application Java peut être téléchargée gratuitement depuis le site web de Sun (http://www.java.com).
Lorsque vous vous connectez à la page d'accueil de votre caméra, il vous sera demandé de télécharger ActiveX. Si vous souhaitez utiliser ActiveX pour visualiser vos images vidéo au lieu de Java, vous devez alors télécharger ActiveX.

Fonction : Cliquez sur le bouton radio ActiveX ou Java pour visualiser la vidéo en direct.

Vidéo en direct

ActiveX : Pour les utilisateurs de Windows^® qui n'ont pas Java installé, veuillez choisir cette option pour visualiser le streaming vidéo sur la page Vidéo en direct.
Java : Sélectionnez Java lorsque vous utilisez d'autres navigateurs Internet tels que Safari, Firefox ou Chrome qui prennent en charge Java pour visualiser le streaming vidéo sur la page Vidéo en direct.

Configuration

Assistant

Vous pouvez choisir de configurer votre réseau en utilisant l'Assistant de configuration de la connexion Internet (Internet Connection Setup Wizard) qui inclut des instructions étape par étape. Sinon, vous pouvez configurer manuellement votre connexion en utilisant la Configuration manuelle de la connexion Internet (Manual Internet Connection Setup).

Remarque : Ceci ne vous enregistrera pas auprès du service my dlink.

Assistant de configuration de la connexion Internet

Cet assistant vous guidera étape par étape pour configurer votre nouvelle D-Link Camera et connecter la caméra à Internet.

Cliquez sur Next (Suivant) pour continuer.

• DHCP Connection (Connexion DHCP) (par défaut), où votre serveur DHCP attribuera automatiquement une IP dynamique à votre appareil.
• Static IP Address (Adresse IP statique) vous permet de saisir manuellement vos paramètres réseau pour la caméra.
• PPPoE connection (Connexion PPPoE), où votre caméra est directement connectée à Internet via un modem DSL.

Remarque : Saisissez les informations DNS si vous avez choisi et attribué une adresse IP statique (Static IP Address) à votre caméra.
Cliquez sur Next (Suivant) pour continuer.
Si vous avez un compte Dynamic DNS (DDNS) et souhaitez que la caméra mette à jour automatiquement votre adresse IP, activez DDNS et entrez vos informations d'hôte.

Cliquez sur Next (Suivant) pour continuer.

Entrez un nom pour votre caméra. Cliquez sur Next (Suivant) pour continuer.

Configurez l'heure correcte pour vous assurer que tous les événements sont déclenchés, capturés et programmés au bon moment. Cliquez sur Next (Suivant) pour continuer.

Cette page affiche vos paramètres configurés. Cliquez sur Apply (Appliquer) pour enregistrer et activer le paramètre, ou sur Back (Retour) pour modifier vos paramètres.

Configuration Réseau

Cette section vous permet de configurer vos paramètres réseau.

• DHCP : Sélectionnez cette connexion si vous avez un serveur DHCP fonctionnant sur votre réseau et souhaitez qu'une adresse IP dynamique soit automatiquement mise à jour pour votre caméra.
• Static IP Client : Vous pouvez obtenir une adresse IP statique ou fixe et d'autres informations réseau auprès de votre administrateur réseau pour votre caméra. Une adresse IP statique vous facilitera l'accès à votre caméra à l'avenir.
  • IP Address : L'adresse IP fixe
  • Subnet Mask : La valeur par défaut est "255.255.255.0". Utilisée pour déterminer si la destination est le même sous-réseau.
  • Default Gateway : La passerelle utilisée pour transférer les trames vers des destinations dans un sous-réseau différent. Des paramètres de passerelle invalides peuvent entraîner l'échec des transmissions vers un sous-réseau différent.
  • Primary DNS : Serveur de noms de domaine primaire qui traduit les noms en adresses IP.
  • Secondary DNS : Serveur de noms de domaine secondaire pour sauvegarder le DNS primaire.
• PPPoE Settings : Si vous utilisez une connexion PPPoE, activez-la et entrez le nom d'utilisateur (User Name) et le mot de passe (Password) de votre compte PPPoE. Vous pouvez obtenir ces informations auprès de votre fournisseur d d'accès Internet (FAI).
• Port Settings : Vous pouvez configurer un Second HTTP port (Second port HTTP) qui vous permettra de vous connecter à la caméra via un navigateur web standard. Le port peut être défini sur un numéro autre que les ports TCP par défaut 80. Un port correspondant doit être ouvert sur le routeur. Par exemple, si le port est changé en 1010, les utilisateurs doivent taper http://192.168.0.100:1010 au lieu de seulement "http://192.168.0.100".
• UPnP Settings : Activez ce paramètre pour configurer votre caméra comme un appareil UPnP dans le réseau.

Sans fil

Cette section vous permet de configurer les paramètres sans fil de votre caméra.

• SSID : Service Set Identifier, un identifiant pour votre réseau sans fil.
• Channel : Le paramètre par défaut est le canal 6. Sélectionnez le même canal que celui utilisé par d'autres appareils sans fil de votre réseau. En cas d'interférence des réseaux sans fil qui se chevauchent, vous pouvez changer de canal pour obtenir des performances maximales pour votre connexion.
• Connection Mode : Infrastructure est une connexion sans fil utilisant un point d'accès comme point de transmission de tous les appareils sans fil. Ad-Hoc est une connexion sans fil utilisée sans point d'accès, où votre DCS-932L se connecte directement à votre PC. Cela se fait en utilisant l'adaptateur sans fil intégré de la DCS-932L connecté à un adaptateur sans fil du PC.
• Site Survey : Cette page vous permettra de sélectionner un réseau sans fil que la DCS-932L a pu détecter.
• Wireless Security Mode : Pour la sécurité, il y a trois choix ; None (Aucune), WEP, et WPA-PSK/WPA2-PSK. Sélectionnez la même méthode de chiffrement que celle utilisée par votre appareil/routeur sans fil.
• WEP : WEP assure la sécurité en chiffrant les données sur votre réseau sans fil afin qu'elles soient protégées lorsqu'elles sont transmises d'un appareil sans fil à un autre. Pour accéder à un réseau WEP, vous devez connaître la clé. La clé est une chaîne de caractères que vous créez. Lorsque vous utilisez WEP, vous devez déterminer le niveau de chiffrement. Le type de chiffrement détermine la longueur de la clé. Un chiffrement 128 bits nécessite une clé plus longue qu'un chiffrement 64 bits.
• WPA-PSK/WPA2PSK Settings : Une clé pré-partagée (Pre-shared Key) appropriée, nécessaire pour se connecter au réseau sans fil.

DDNS

Cette section vous permet de configurer le paramètre DDNS pour votre caméra. Le DDNS permettra à tous les utilisateurs d'accéder à votre caméra en utilisant un nom de domaine au lieu d'une adresse IP.

• DDNS : (Dynamic Domain Name Server) conservera un nom d'hôte DNS et synchronisera l'adresse IP publique du modem lorsqu'elle aura été modifiée. Le nom d'utilisateur (User Name) et le mot de passe (Password) sont requis lors de l'utilisation du service DDNS.
• Enable : Cliquez pour activer la fonction DDNS.
• Server Address : Sélectionnez votre serveur DNS dynamique dans le menu déroulant.
• Host Name : Entrez le nom d'hôte du serveur DDNS.
• User Name : Entrez votre nom d'utilisateur ou l'e-mail utilisé pour vous connecter au DDNS.
• Password : Entrez votre mot de passe utilisé pour vous connecter au serveur DDNS.

Configuration de l'image

Cette section vous permet de configurer les paramètres d'image pour votre caméra.

• Enable Antiflicker : Cochez cette case pour activer l'anti-scintillement.
• Flip Image : Cochez cette case pour inverser verticalement la vidéo. Si la caméra est installée à l'envers, les options Flip Image et Mirror doivent toutes deux être cochées.
• Mirror : Inversez horizontalement la vidéo.
• Brightness Control : Vous permet d'ajuster le niveau de luminosité.
• Contrast Control : Vous permet d'ajuster le niveau de contraste.
• Saturation Control : Vous permet d'ajuster le niveau de saturation.

Vidéo

Cette section vous permet de configurer les paramètres vidéo de votre caméra.

Configuration vidéo

• Video Profile : Cette section vous permet de modifier le Encode Type (Type d'encodage), la Resolution (Résolution), les FPS (Images par seconde) et la Quality (Qualité).
• Encode Type : Le format de compression utilisé lors de la visualisation de votre caméra.
• Resolution : Sélectionnez la résolution vidéo souhaitée parmi trois formats : 640x480, 320x240 et 160x120. Le réglage le plus élevé peut obtenir une meilleure qualité. Cependant, il utilisera plus de ressources au sein de votre réseau.
• FPS : Sélectionnez le paramètre optimal en fonction de l'état de votre réseau. Veuillez noter que le réglage le plus élevé peut obtenir une meilleure qualité. Cependant, il utilisera plus de ressources au sein de votre réseau.
• JPEG Quality : Sélectionnez l'un des cinq niveaux de qualité d'image : Highest (La plus élevée), High (Élevée), Medium (Moyenne), Low (Faible) et Lowest (La plus faible).
• View Mode : Sélectionnez le mode d'affichage de l'image de la caméra. Sélectionnez Image pour des images fixes, ActiveX pour Internet Explorer, ou Java pour d'autres navigateurs web.
• Light Frequency : Sélectionnez la fréquence appropriée (50Hz ou 60Hz) pour réduire le scintillement de l'image.

Audio

L'activation du paramètre audio vous permettra d'écouter l'audio de la caméra via la sortie audio de votre PC.

Remarque : Veuillez patienter quelques secondes pour que la caméra ajuste l'audio après la sélection du paramètre.

• Audio Settings : Vous pouvez Enable (Activer) ou Disable (Désactiver) le flux audio de la caméra.
• Volume Settings : Sélectionnez le niveau de pourcentage de volume souhaité.

Détection de mouvement

L'activation de la détection de mouvement vidéo (Video Motion) permettra à votre caméra d'utiliser la fonction de détection de mouvement. Vous pouvez dessiner une zone de mouvement finie qui sera utilisée pour la surveillance.

• Motion Detection : Cochez cette case pour activer la fonction de détection de mouvement de votre caméra.
• Sensitivity : Spécifie la différence mesurable entre deux images séquentielles qui indiquerait un mouvement. Veuillez entrer une valeur comprise entre 0 et 100.
• Detection Areas : Utilisez votre souris pour cliquer sur les blocs que vous souhaitez surveiller pour la détection de mouvement.

E-mail

Cette section vous permet de configurer les paramètres de notification par e-mail pour votre caméra.

• SMTP Server Address : Il s'agit du nom de domaine ou de l'adresse IP de votre serveur e-mail externe.
• Sender e-mail Address : Il s'agit de l'adresse e-mail de la personne qui envoie les instantanés de la caméra.
• Receiver e-mail Address : Il s'agit de l'adresse e-mail du destinataire.
• User Name : Si le serveur SMTP utilise l'authentification, vous devez entrer votre nom d'utilisateur ici.
• Password : Il s'agit du mot de passe qui correspond à votre nom d'utilisateur pour vous connecter au serveur SMTP.

Par exemple, si vous souhaitez utiliser Gmail par SSL-TLS pour la notification par e-mail, vous pouvez suivre la procédure de configuration ci-dessous :

1. Entrez "smtp.gmail.com" dans SMTP Server Address.
2. Changez le numéro de port du serveur SMTP de 25 à 465.
3. Entrez votre adresse e-mail Gmail dans Sender E-mail Address.
4. Entrez l'adresse e-mail de destination dans Receiver E-mail Address.
5. Entrez le nom d'utilisateur requis pour accéder au serveur SMTP.
6. Entrez le mot de passe requis pour accéder au serveur SMTP.
7. Sélectionnez SSL-TLS puis cliquez sur Save Settings (Enregistrer les paramètres).
8. Cliquez sur le bouton Test (Tester) pour envoyer un e-mail de test qui sera envoyé au compte e-mail listé ci-dessus.
   Remarque : Vous pouvez également utiliser STARTTLS qui utilisera le numéro de port du serveur SMTP 587.

Remarque : Si vous souhaitez utiliser le serveur SMTP Yahoo, l'adresse du serveur SMTP sera différente selon la région d'enregistrement. Et il ne prend en charge que le numéro de port du serveur SMTP 465 pour le SSL-TLS.

Programmation horaire

• Enable e-mail image to e-mail account : (Activer l'envoi d'image par e-mail vers le compte e-mail) Choisir Always (Toujours) commencera à envoyer des instantanés au compte e-mail du destinataire immédiatement. Choisir Schedule (Programmation) vous permettra de programmer le début et la fin de l'envoi des instantanés au compte e-mail du destinataire.
  Sélectionnez Motion Detection (Détection de mouvement) si vous souhaitez que la caméra envoie des images au compte e-mail du destinataire lorsque des mouvements sont détectés. Interval : La fréquence de l'intervalle d'instantanés peut également être configurée de 1 à 65535 secondes.
• Test E-mail Account : (Tester le compte e-mail) Ceci enverra un instantané au compte e-mail que vous avez configuré dans la section E-mail. Si vous avez configuré correctement le compte SMTP, vous pourrez envoyer un fichier test au compte e-mail du destinataire.

FTP

Cette section vous permet de configurer un serveur FTP pour recevoir des images de la caméra.

• Host Address : Il s'agit de l'adresse IP du serveur FTP auquel vous vous connecterez.
• Port Number : Le port par défaut est 21. S'il est modifié, le programme client FTP externe doit changer le port de connexion du serveur en conséquence.
• User Name : Spécifie le nom d'utilisateur pour accéder au serveur FTP externe. Si vous devez télécharger des instantanés vers un serveur FTP, vous devrez renseigner le nom de domaine ou l'adresse IP de votre serveur FTP externe. Les paramètres utilisateur suivants doivent être correctement configurés pour l'accès à distance.
• Password : Spécifie le mot de passe pour accéder au serveur FTP externe.
• Directory Path : Spécifie le dossier de destination sur le serveur FTP externe.
• Passive Mode : L'activation du mode passif permettra l'accès à un serveur FTP externe si votre caméra est derrière un routeur protégé par un pare-feu.

Programmation horaire

• Enable upload image to FTP server : (Activer le téléchargement d'images vers le serveur FTP) Cocher cette case activera le téléchargement de vidéos vers le serveur FTP que vous avez sélectionné.
• Always : (Toujours) La sélection de cette option permet de télécharger les instantanés sur votre FTP dès que vous cliquez sur Apply (Appliquer).
• Schedule : (Programmation) La sélection de cette option vous permet de configurer des heures spécifiques auxquelles vous souhaitez que les instantanés soient téléchargés sur votre serveur FTP.
• Image Frequency : Les utilisateurs peuvent sélectionner le nombre d'images par seconde (1, 2, 3 ou auto, en mode auto cela peut aller jusqu'à 4). L'utilisateur peut également sélectionner une durée pour chaque image de 1 à 65535 secondes.
• Base File Name : Ce sera le nom qui précédera l'heure, par exemple DCS9302010072116425101.jpg. Cela signifie que la caméra a pris un instantané en l'an 2010, le 21 juillet à 16h (4 heures), 42 minutes et 51 secondes et c'est la photo numéro un.
• File : (Fichier) Sélectionnez Overwrite (Écraser) et il n'y aura qu'une seule image qui sera constamment actualisée. Sélectionnez Date/Time Suffix (Suffixe Date/Heure) et les images seront nommées avec une date et une heure (peut se référer à Base File Name). Activez la fonction Create subfolder function (Créer un sous-dossier), le système créera automatiquement le sous-dossier par 0.5 hour, 1 hour or 1 day (0,5 heure, 1 heure ou 1 jour). Un exemple de ceci peut être vu ci-dessus sous la catégorie Base file name (Nom de fichier de base). Sélectionnez Sequence Number Suffix up to 1024 (Suffixe de numéro de séquence jusqu'à 1024) et toutes les images seront numérotées de 1 à 1024. Le nombre total d'images peut être configuré jusqu'à 1024 images.
• Test FTP Server : (Tester le serveur FTP) Ceci enverra un instantané au serveur FTP que vous avez configuré dans la section Upload (Téléchargement). Si vous avez configuré correctement le FTP, vous pourrez voir un fichier test sur votre serveur FTP.

Heure et Date

Cette section vous permet de configurer les paramètres des horloges système internes de votre caméra.

• Time Zone : Sélectionnez le fuseau horaire de votre région dans le menu déroulant.
• Synchronize NTP Server : Le protocole NTP (Network Time Protocol) synchronisera votre caméra avec un serveur de temps Internet. Choisissez celui qui est le plus proche de votre caméra.
• Copy your Computer's Time Settings : (Copier les paramètres d'heure de votre ordinateur) Cliquez pour synchroniser les informations d'heure de votre PC.
• Set the Date and Time Manually : (Définir la date et l'heure manuellement) Sélectionnez ceci pour régler l'heure manuellement.

Mode Jour/Nuit

Cette section vous permet de configurer les paramètres de la méthode de commutation du mode Jour/Nuit. La fonctionnalité du mode Jour/Nuit offre un bon éclairage vidéo dans les environnements de jour comme de nuit.

• Auto : La caméra bascule automatiquement en mode Jour/Nuit. La caméra fonctionne normalement en mode Jour. Elle passe automatiquement en mode Nuit dans un endroit sombre.
• Manual : L'utilisateur peut contrôler manuellement le fonctionnement de la caméra en mode Jour ou Nuit sur la page LIVE VIDEO.
• Always Day Mode : La caméra fonctionne toujours en mode Jour.
• Always Night Mode : La caméra fonctionne toujours en mode Nuit.
• Day Mode Schedule : La caméra fonctionne en mode Jour pendant les heures que vous avez configurées dans la programmation. La caméra passe en mode Nuit pendant les autres périodes.

Maintenance

Admin

Cette section vous permet de modifier le mot de passe de l'administrateur et de configurer les paramètres du serveur pour votre caméra. Vous pouvez également gérer le(s) compte(s) utilisateur(s) ayant accès à votre caméra.

• Nom de la caméra : Spécifiez un nom pour votre caméra
• Contrôle de la LED : Sélectionnez **Normal (Normal)** pour activer la LED à l'avant de l'appareil, ou sélectionnez of (Désactivé) pour désactiver la LED.
• Contrôle d'accès utilisateur : Sélectionnez **Enable (Activer)** pour activer le contrôle d'accès utilisateur ou Disable (Désactiver) pour autoriser uniquement le compte administrateur à accéder à la caméra.
• Authentification de l'URL de l'instantané : Sélectionnez **Enable (Activer)** pour autoriser l'accès à l'instantané actuel de la caméra via l'adresse web indiquée.
• Ajouter un compte utilisateur : Créez un nouvel utilisateur pour accéder à l'image vidéo. Saisissez le nom d'utilisateur, le mot de passe et la confirmation du mot de passe, puis cliquez sur **Add (Ajouter)**. Un maximum de 8 comptes utilisateur peuvent être ajoutés à la liste des utilisateurs.
• Liste des utilisateurs : Affiche les noms de compte des utilisateurs autorisés.

Système

Cette section vous permet de sauvegarder et de restaurer votre configuration, de restaurer les paramètres d'usine et/ou de redémarrer la caméra.

Mise à niveau du micrologiciel

La version et la date actuelles de votre micrologiciel seront affichées sur votre écran. Vous pouvez vous rendre sur la page de support D-Link pour vérifier les dernières versions de micrologiciel disponibles.
Pour mettre à niveau le micrologiciel de votre DCS-932L, veuillez télécharger et enregistrer la dernière version du micrologiciel depuis la page de support D-Link sur votre disque dur local. Localisez le fichier sur votre disque dur local à l'aide du bouton **Browse (Parcourir)**. Ensuite, cliquez sur le bouton "Upload (Charger)" pour démarrer la mise à niveau du micrologiciel.

Informations sur l'appareil

Cette section affiche toutes les informations détaillées concernant votre appareil et les paramètres réseau.

Utilisateur actif

Cette page répertorie toutes les informations de l'utilisateur actif, y compris le nom d'utilisateur, l'adresse IP et l'heure à laquelle l'accès à la caméra a commencé.

Sécurité sans fil

Cette section vous montrera les différents niveaux de sécurité que vous pouvez utiliser pour protéger vos données contre les intrus.
Le DCS-932L offre les types de sécurité suivants :

• WPA2-PSK (Clé pré-partagée)
• WEP (Confidentialité équivalente au filaire)

Qu'est-ce que le WEP

WEP signifie Wired Equivalent Privacy (Confidentialité équivalente au filaire). Il est basé sur la norme IEEE 802.11 et utilise l'algorithme de chiffrement RC4. Le WEP assure la sécurité en chiffrant les données sur votre réseau sans fil afin qu'elles soient protégées lors de leur transmission d'un appareil sans fil à un autre.
Pour accéder à un réseau WEP, vous devez connaître la clé. La clé est une chaîne de caractères que vous créez. Lorsque vous utilisez le WEP, vous devez déterminer le niveau de chiffrement. Le type de chiffrement détermine la longueur de la clé. Un chiffrement 128 bits nécessite une clé plus longue qu'un chiffrement 64 bits. Les clés sont définies en entrant une chaîne au format HEX (hexadécimal - utilisant les caractères 0-9, A-F) ou ASCII (American Standard Code for Information Interchange – Code américain normalisé pour l'échange d'informations – caractères alphanumériques). Le format ASCII est fourni afin que vous puissiez entrer une chaîne plus facile à retenir. La chaîne ASCII est convertie en HEX pour être utilisée sur le réseau. Quatre clés peuvent être définies afin que vous puissiez changer de clé facilement.

Qu'est-ce que le WPA

Le WPA, ou Wi-Fi Protected Access (Accès protégé Wi-Fi), est un standard Wi-Fi conçu pour améliorer les fonctionnalités de sécurité du WEP (Wired Equivalent Privacy – Confidentialité équivalente au filaire).
Les 2 améliorations majeures par rapport au WEP :

• Amélioration du chiffrement des données via le Temporal Key Integrity Protocol (TKIP – Protocole d'intégrité de clé temporaire). Le TKIP brouille les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de vérification d'intégrité, garantit que les clés n'ont pas été altérées. Le WPA2 est basé sur la norme 802.11i et utilise l'Advanced Encryption Standard (Standard de chiffrement avancé) au lieu du TKIP.
• Authentification de l'utilisateur, généralement absente dans le WEP, via le extensible authentication protocol (EAP – Protocole d'authentification extensible). Le WEP régule l'accès à un réseau sans fil en fonction de l'adresse MAC spécifique au matériel d'un ordinateur, qui est relativement simple à intercepter et à voler. L'EAP est construit sur un système de chiffrement à clé publique plus sécurisé pour garantir que seuls les utilisateurs de réseau autorisés peuvent accéder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase secrète ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique de 8 à 63 caractères. Le mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être exactement la même que celle saisie sur votre routeur sans fil ou votre point d'accès.

Configuration du DCS-932L avec un routeur

Le DCS-932L de D-Link est une caméra réseau polyvalente et économique offrant une surveillance vidéo et audio. Elle peut également servir de puissant système de surveillance dans les applications de sécurité. Le DCS-932L peut être utilisé avec n'importe quel routeur filaire ou sans fil 802.11n/g. Cette section explique comment visualiser la caméra depuis Internet ou depuis votre réseau interne.
Composants nécessaires :

• 1 caméra réseau DCS-932L
• 1 câble Ethernet
• Un routeur filaire ou sans fil tel que le routeur sans fil D-Link DIR-655
• Un PC basé sur Ethernet pour la configuration du système

Configuration du DCS-932L pour une utilisation derrière un routeur
L'installation d'une caméra réseau DCS-932L sur votre réseau est une procédure simple en 4 étapes :

1. Attribuez une adresse IP locale à votre caméra réseau.
2. Visualisez la caméra réseau à l'aide de votre navigateur web Internet Explorer.
3. Accédez au routeur avec votre navigateur web.
4. Ouvrez les ports du serveur virtuel pour permettre la visualisation d'images à distance.

Remarque : Ces étapes sont manuelles ; cependant, si vous décidez d'utiliser l'assistant, il effectuera chaque étape automatiquement.
Cette section est conçue pour vous guider à travers le processus de configuration pour l'installation de votre caméra derrière un routeur et l'activation de la visualisation vidéo à distance. Pour la configuration de base du DCS-932L, suivez les étapes décrites dans le Guide d'installation rapide.
Une fois que vous avez terminé la configuration du DCS-932L décrite dans le Guide d'installation rapide, vous disposerez d'une caméra opérationnelle ayant une adresse IP attribuée. Étant donné que vous utilisez un routeur pour partager Internet avec un ou plusieurs PC, l'adresse IP attribuée à la caméra réseau sera une adresse IP locale. Cela permet la visualisation au sein de votre réseau local (LAN) jusqu'à ce que le routeur soit configuré pour permettre la visualisation à distance de la caméra sur Internet.

1. Attribuer une adresse IP locale à votre caméra
   Exécutez l'assistant de configuration depuis le CD inclus avec le DCS-932L. Suivez les étapes du Guide d'installation rapide pour configurer le DCS-932L. Une adresse IP locale sera attribuée à la caméra, ce qui lui permettra d'être reconnue par le routeur. Notez cette adresse IP pour référence ultérieure.
2. Visualiser la caméra réseau à l'aide de votre navigateur web Internet Explorer
   Exécutez votre navigateur web Internet Explorer. Dans la barre d'adresse, tapez l'adresse IP qui a été attribuée à la caméra réseau par le programme DCC. La page vidéo en direct du DCS-932L apparaît avec une fenêtre affichant la vidéo en direct de la caméra. Vous pouvez visualiser cet écran depuis n'importe quel PC exécutant Internet Explorer sur votre LAN.
   Cliquez sur le bouton Setup (Configuration) sur le côté gauche de l'affichage. Faites défiler jusqu'en bas de la page Network Setup (Configuration réseau) pour afficher les ports utilisés par HTTP et le streaming audio et vidéo.

   La page Setup > Network Setup (Configuration > Configuration réseau) affiche les paramètres de port de votre caméra. Si nécessaire, ces ports peuvent être modifiés s'ils sont déjà utilisés par d'autres appareils (par exemple, dans un environnement multi-caméras).
   Remarque : Le port HTTP doit être ouvert pour le DCS-932L.


Configuration et installation du routeur
Les étapes suivantes s'appliquent généralement à tout routeur que vous avez sur votre réseau. Le D-Link DIR-655 est utilisé comme exemple pour clarifier le processus de configuration. Configurez les paramètres initiaux du DIR-655 en suivant les étapes décrites dans le Guide d'installation rapide du DIR-655.

3. Accéder au routeur avec votre navigateur web
   Si vous avez un service Internet par câble ou DSL, vous aurez très probablement une adresse IP WAN attribuée dynamiquement. "Dynamique" signifie que l'adresse IP WAN de votre routeur peut changer de temps à autre en fonction de votre FAI. Une adresse IP WAN dynamique identifie votre routeur sur le réseau public et lui permet d'accéder à Internet. Pour connaître l'adresse IP WAN de votre routeur, allez dans le menu Status (État) de votre routeur et localisez les informations WAN de votre routeur (comme indiqué à la page suivante). L'adresse IP WAN sera listée. Ce sera l'adresse que vous devrez taper dans votre navigateur web pour visualiser votre caméra sur Internet.
   Votre adresse IP WAN sera listée sur la page Status > Device Info (État > Infos appareil) du routeur.

   Remarque : Étant donné qu'une adresse IP WAN dynamique peut changer de temps à autre en fonction de votre FAI, vous pourriez vouloir obtenir une adresse IP statique auprès de votre FAI. Une adresse IP statique est une adresse IP fixe qui ne changera pas avec le temps et sera plus pratique pour vous permettre d'accéder à votre caméra depuis un emplacement distant. L'adresse IP statique vous permettra également d'accéder à votre caméra connectée à votre routeur via Internet.
4. Ouvrir les ports du serveur virtuel pour permettre la visualisation d'images à distance
   Les fonctions de sécurité du pare-feu intégrées au routeur DIR-655 empêchent les utilisateurs d'accéder à la vidéo du DCS-932L via Internet. Le routeur se connecte à Internet via une série de ports numérotés. Les ports normalement utilisés par le DCS-932L sont bloqués pour l'accès via Internet. Par conséquent, ces ports doivent être rendus accessibles via Internet. Cela est réalisé en utilisant la fonction Serveur virtuel sur le routeur DIR-655. Les ports du Serveur virtuel utilisés par la caméra doivent être ouverts via le routeur pour un accès à distance à votre caméra. Le Serveur virtuel est accessible en cliquant sur l'onglet Advanced (Avancé) de l'écran du routeur.
   Suivez ces étapes pour configurer les paramètres du Serveur virtuel de votre routeur :
   1. Cliquez sur Enabled (Activé).
   2. Entrez un nom différent pour chaque entrée.
   3. Entrez l'adresse IP locale de votre caméra (par exemple, 192.168.0.120) dans le champ Private IP (IP privée).
   4. Sélectionnez TCP pour le port HTTP, et TCP pour les ports 5556 - 5559.
   5. Si vous utilisez les paramètres de port par défaut de la caméra, entrez 80 dans la section Public and Private Port (Port public et privé), cliquez sur Apply (Appliquer).
   6. La planification (Scheduling) doit être définie sur Always (Toujours) afin que les images de la caméra puissent être consultées à tout moment.

Certains FAI bloquent l'accès au port 80 et à d'autres ports Internet couramment utilisés pour conserver la bande passante. Vérifiez auprès de votre FAI afin de pouvoir ouvrir les ports appropriés en conséquence. Si votre FAI ne transmet pas le trafic sur le port 80, vous devrez changer le port utilisé par la caméra de 80 à un autre, tel que 800. Tous les routeurs ne sont pas identiques, veuillez donc consulter votre manuel d'utilisation pour des instructions spécifiques sur la façon d'ouvrir les ports.
Entrez des ports valides dans la section Serveur virtuel de votre routeur. Assurez-vous de cocher la case à côté du nom de la caméra dans la liste du Serveur virtuel pour activer vos paramètres.

Dépannage

Ce chapitre fournit des solutions aux problèmes qui peuvent survenir lors de l'installation et du fonctionnement du DCS-932L.
Lisez les descriptions suivantes si vous rencontrez des problèmes. (Les exemples ci-dessous sont illustrés sous Windows Vista® et XP. Si vous avez un système d'exploitation différent, les captures d'écran sur votre ordinateur ressembleront aux exemples suivants.)

1. Qu'est-ce que l'Accès à distance ? Comment l'activer ?
   L'Accès à distance vous permet d'accéder à votre caméra depuis n'importe quel PC connecté à Internet via un navigateur web. Cela vous permet de visualiser le flux de votre caméra et de gérer ses paramètres lorsque vous êtes loin de chez vous.
   Pour activer l'Accès à distance, il suffit de suivre l'Assistant d'installation de la caméra inclus sur le CD d'installation fourni dans votre colis. Vous pouvez également télécharger l'assistant depuis les sites web suivants :
   DCS-932L : http://DCS-932L.mydlink.com
   Après avoir parcouru l'assistant, vous devriez voir Remote Status: Enabled (État à distance : Activé) sur la page de résumé.
   Si vous voyez Remote Status: Disabled (État à distance : Désactivé), assurez-vous que :
   • ...la LED avant de votre caméra est allumée en vert fixe
   • ...votre connexion Internet fonctionne
   • ...les connexions LAN et WAN de votre routeur fonctionnent correctement
   • ...votre routeur a l'UPnP activé
   • ...votre routeur peut obtenir une adresse IP publique
   • ...votre routeur est mis à jour avec le dernier firmware
   • ...vous avez essayé de redémarrer votre routeur en le débranchant puis en le rebranchant

Après avoir vérifié les éléments ci-dessus, vous pouvez cliquer sur le bouton Retry (Réessayer) pour actualiser l'écran de résumé et voir si l'Accès à distance a été activé.

2. Que faire si j'oublie mon mot de passe ?
   Si vous oubliez votre mot de passe, vous devrez effectuer une réinitialisation matérielle de votre caméra. Ce processus ramènera tous vos paramètres aux valeurs d'usine par défaut.
   Pour réinitialiser votre caméra, veuillez utiliser un trombone déplié pour appuyer et maintenir le bouton RESET pendant au moins 3 secondes pendant que votre caméra est branchée.
3. En plus d'utiliser mydlink.com, existe-t-il un autre moyen d'accéder à ma caméra à distance via Internet ?
   Oui, vous pouvez accéder à votre caméra via Internet via l'URL suivante après avoir installé votre caméra avec succès via l'Assistant d'installation de la caméra : http://[mydlink No.].mydlink.com
   Par exemple, si le mydlink No. de votre caméra était 12345678, vous pourriez accéder à votre caméra à distance en ouvrant votre navigateur web et en allant sur http://12345678.mydlink.com
   Cette URL ouvrira une page web où il vous sera demandé de vous connecter en entrant le mot de passe de votre caméra. Après avoir entré votre mot de passe, la fenêtre Live View (Vue en direct) de votre caméra s'ouvrira, et vous pourrez également configurer votre caméra.
4. Pourquoi la LED ne s'allume-t-elle pas ?
   L'alimentation électrique pourrait être défectueuse. Confirmez que vous utilisez l'alimentation DC 5V fournie pour cette caméra réseau. Vérifiez que l'alimentation est correctement connectée. Si la caméra fonctionne normalement, la LED peut avoir été désactivée. Consultez la section "Day/Night Mode" (Mode Jour/Nuit) pour plus d'informations sur la façon d'activer la LED.
5. Pourquoi la connexion réseau de la caméra est-elle peu fiable ?
   Il pourrait y avoir un problème avec le câble réseau. Pour confirmer que les câbles fonctionnent, PINGuez l'adresse d'un périphérique connu sur le réseau. Si le câblage est correct et que votre réseau est accessible, vous devriez recevoir une réponse similaire à la suivante (...octets = 32 temps = 2 ms).
   Un autre problème possible peut être que le périphérique réseau tel qu'un hub ou un commutateur utilisé par la caméra réseau ne fonctionne pas correctement.
   Veuillez confirmer que l'alimentation des appareils est bien connectée et fonctionne correctement.
6. Pourquoi la caméra réseau fonctionne-t-elle localement mais pas à distance ?
   Cela pourrait être causé par la protection du pare-feu. Vérifiez le pare-feu Internet avec votre administrateur système. Le pare-feu peut nécessiter que certains paramètres soient modifiés afin que la caméra réseau soit accessible en dehors de votre LAN local. Pour plus d'informations, veuillez vous référer à la section sur l'installation de votre caméra derrière un routeur.
   Assurez-vous que la caméra réseau n'entre pas en conflit avec un serveur web que vous pourriez avoir en cours d'exécution sur votre réseau.
   Le paramètre par défaut du routeur pourrait être une raison possible. Vérifiez que la configuration des paramètres du routeur permet l'accès à la caméra réseau en dehors de votre LAN local.
7. Pourquoi une série de larges lignes blanches verticales apparaît-elle sur toute l'image ?
   Il se peut que le capteur CMOS (un panneau carré situé derrière l'objectif qui mesure les signaux lumineux et les convertit en format numérique afin que votre ordinateur puisse les présenter sous forme d'image que vous connaissez) ait été surchargé lorsqu'il a été exposé à des lumières vives telles qu'une exposition directe au soleil ou à des lampes halogènes. Repositionnez immédiatement la caméra réseau dans une zone plus ombragée car une exposition prolongée à des lumières vives endommagera le capteur CMOS.
8. La caméra produit des images bruyantes. Comment résoudre le problème ?
   Les images vidéo peuvent être bruyantes si la caméra réseau est utilisée dans un environnement très faiblement éclairé.
9. Les images sont de mauvaise qualité, comment puis-je améliorer la qualité de l'image ?
   Assurez-vous que les propriétés d'affichage de votre ordinateur sont définies sur au moins 6 bits de couleur. L'utilisation de 16 ou 256 couleurs sur votre ordinateur produira des artefacts de tramage dans l'image, donnant l'impression que l'image est de mauvaise qualité.
   La configuration de l'affichage de l'image de la caméra réseau est incorrecte. La section Web Configuration Video (Vidéo de configuration web) de la gestion web vous permet d'ajuster les paramètres associés pour des images améliorées tels que : luminosité, contraste, teinte et fréquence lumineuse. Veuillez vous référer à la section Configuration web pour des informations détaillées.
10. Pourquoi aucune image n'est-elle disponible via le navigateur web ?
    ActiveX pourrait être désactivé. Si vous visualisez les images depuis Internet Explorer, assurez-vous qu'ActiveX a été activé dans le menu Internet Options (Options Internet). Vous devrez peut-être également modifier les paramètres de sécurité de votre navigateur pour permettre l'installation du plug-in ActiveX.
    Si vous utilisez Internet Explorer avec un numéro de version inférieur à 6, vous devrez mettre à niveau votre logiciel de navigateur web afin de visualiser la vidéo en streaming transmise par la caméra réseau.

Bases du sans fil

Les produits sans fil D-Link sont basés sur des normes industrielles pour offrir une connectivité sans fil* haute vitesse facile à utiliser et compatible au sein de votre domicile, de votre entreprise ou des réseaux sans fil d'accès public. Adhérant strictement à la norme IEEE, la gamme de produits sans fil D-Link vous permettra d'accéder en toute sécurité aux données que vous souhaitez, quand et où vous le souhaitez. Vous pourrez profiter de la liberté qu'offre le réseau sans fil.
Un réseau local sans fil (WLAN) est un réseau informatique cellulaire qui transmet et reçoit des données à l'aide de signaux radio au lieu de fils. Les WLAN sont de plus en plus utilisés aussi bien à la maison qu'au bureau, et dans les lieux publics tels que les aéroports, les cafés et les universités. Les moyens innovants d'utiliser la technologie WLAN aident les gens à travailler et à communiquer plus efficacement. La mobilité accrue et l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.
Dans de nombreuses circonstances, il peut être souhaitable que des appareils de réseau mobiles se connectent à un réseau local Ethernet conventionnel afin d'utiliser des serveurs, des imprimantes ou une connexion Internet fournis via le réseau local filaire. Un routeur sans fil est un appareil utilisé pour fournir ce lien.

Qu'est-ce que le sans fil ?
La technologie sans fil ou WiFi est un autre moyen de connecter votre ordinateur au réseau sans utiliser de fils. Le WiFi utilise la fréquence radio pour se connecter sans fil, vous avez donc la liberté de connecter des ordinateurs n'importe où dans votre réseau domestique ou de bureau.

• Pourquoi D-Link Wireless ?
  D-Link est le leader mondial et un concepteur, développeur et fabricant primé de produits de réseau. D-Link offre les performances dont vous avez besoin à un prix abordable. D-Link a tous les produits dont vous avez besoin pour construire votre réseau.
• Comment fonctionne le sans fil ?
  Le sans fil fonctionne de manière similaire aux téléphones sans fil qui utilisent des signaux radio pour transmettre des données d'un point A à un point B. Cependant, la technologie sans fil a des restrictions quant à la manière dont vous pouvez accéder au réseau. Vous devez être dans la zone de portée du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil différents : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).
• Réseau Local Sans Fil (WLAN)
  Dans un réseau local sans fil, un appareil appelé point d'accès (AP) connecte les ordinateurs au réseau. Le point d'accès est doté d'une petite antenne, ce qui lui permet de transmettre des données dans les deux sens via des signaux radio. Avec un point d'accès intérieur, comme illustré sur l'image, le signal peut voyager jusqu'à 90 mètres (300 pieds). Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 kilomètres (30 miles) pour desservir des endroits tels que des usines de fabrication, des sites industriels, des campus universitaires et lycéens, des aéroports, des terrains de golf et de nombreux autres lieux extérieurs.

Qui utilise le sans fil ?
La technologie sans fil est devenue si populaire ces dernières années que presque tout le monde l'utilise, que ce soit pour la maison, le bureau, les affaires, D-Link a une solution sans fil pour cela.

• Maison
  • Donne à tous les membres de la maison un accès haut débit
  • Naviguer sur le Web, consulter les e-mails, les messages instantanés, etc.
  • Élimine les câbles autour de la maison
  • Simple et facile à utiliser
• Petit Bureau et Bureau à Domicile
  • Restez au courant de tout à la maison comme vous le feriez au oice
  • Accédez à distance à votre réseau oice depuis chez vous
  • Partagez la connexion Internet et l'imprimante avec plusieurs ordinateurs
  • Pas besoin de dédier d'espace oice

Où le sans fil est-il utilisé ?
La technologie sans fil se répand partout, pas seulement à la maison ou au oice. Les gens apprécient la liberté de mobilité et elle devient si populaire que de plus en plus d'installations publiques offrent désormais un accès sans fil pour attirer les gens. La connexion sans fil dans les lieux publics est généralement appelée "hotspots" (points d'accès Wi-Fi).
En utilisant un adaptateur D-Link Cardbus avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des lieux éloignés tels que : Aéroports, Hôtels, Cafés, Bibliothèques, Restaurants et Centres de congrès.
Le réseau sans fil est facile à configurer, mais si vous l'installez pour la première fois, cela peut être une tâche difficile si vous ne savez pas par où commencer. C'est pourquoi nous avons élaboré quelques étapes de configuration et conseils pour vous aider tout au long du processus de configuration d'un réseau sans fil.

• Conseils
  Voici quelques points à garder à l'esprit lors de l'installation d'un réseau sans fil.
• Centralisez votre routeur ou point d'accès
  Assurez-vous de placer le routeur/point d'accès dans un emplacement centralisé au sein de votre réseau pour les meilleures performances. Essayez de placer le routeur/point d'accès aussi haut que possible dans la pièce, afin que le signal se disperse dans toute votre maison. Si vous avez une maison à deux étages, vous pourriez avoir besoin d'un répéteur pour amplifier le signal afin d'étendre la portée.
• Éliminer les interférences
  Placez les appareils électroménagers tels que les téléphones sans fil, les fours à micro-ondes et les téléviseurs aussi loin que possible du routeur/point d'accès. Cela réduirait considérablement les interférences que ces appareils pourraient causer puisqu'ils fonctionnent sur la même fréquence.
• Sécurité
  Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour des informations détaillées sur la façon de le configurer.

Modes sans fil

Il existe principalement deux modes de mise en réseau :

• Infrastructure – Tous les clients sans fil se connecteront à un point d'accès ou à un routeur sans fil.
• Ad-Hoc – Connexion directe à un autre ordinateur, pour une communication peer-to-peer, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur, tels que deux ou plusieurs adaptateurs D-Link Cardbus réseau sans fil DCS-932L.

Un réseau Infrastructure contient un point d'accès ou un routeur sans fil. Tous les appareils sans fil, ou clients, se connecteront au routeur ou au point d'accès sans fil.
Un réseau Ad-Hoc ne contient que des clients, tels que des ordinateurs portables avec des adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode Ad-Hoc pour communiquer.

Bases du réseau

Vérifier votre adresse IP

Après l'installation de votre nouvel adaptateur D-Link, les paramètres TCP/IP devraient, par défaut, être configurés pour obtenir automatiquement une adresse IP auprès d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, veuillez suivre les étapes ci-dessous.
Cliquez sur Start (Démarrer) > Run (Exécuter). Dans la boîte d'exécution, tapez cmd et cliquez sur OK (OK).
À l'invite, tapez ipconfig et appuyez sur Enter (Entrée).

Cela affichera l'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur.
Si l'adresse est 0.0.0.0, vérifiez l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels de pare-feu peuvent bloquer une requête DHCP sur les adaptateurs nouvellement installés.
Si vous vous connectez à un réseau sans fil à un point d'accès (par exemple, un hôtel, un café, un aéroport), veuillez contacter un employé ou un administrateur pour vérifier les paramètres de leur réseau sans fil.

Attribuer une adresse IP statique

Si vous n'utilisez pas de passerelle/routeur compatible DHCP, ou si vous devez attribuer une adresse IP statique, veuillez suivre les étapes ci-dessous :

1. Windows^® Vista - Cliquez sur Start (Démarrer) > Control Panel (Panneau de configuration) > Network and Internet (Réseau et Internet) > Network and Sharing Center (Centre Réseau et partage) > Manage Network Connections (Gérer les connexions réseau).
   Windows XP - Cliquez sur Start (Démarrer) > Control Panel (Panneau de configuration) > Network Connections (Connexions réseau).
2. Faites un clic droit sur la Local Area Connection (Connexion au réseau local) qui représente votre adaptateur réseau D-Link et sélectionnez Properties (Propriétés).
3. Mettez en surbrillance Internet Protocol (TCP/IP) (Protocole Internet (TCP/IP)) et cliquez sur Properties (Propriétés).
4. Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante) et entrez une adresse IP qui se trouve sur le même sous-réseau que votre réseau ou l'adresse IP LAN de votre routeur.

   Exemple : Si l'adresse IP LAN du routeur est 192.168.0.1, définissez votre adresse IP comme 192.168.0.X où X est un nombre entre 2 et 99. Assurez-vous que le nombre que vous choisissez n'est pas utilisé sur le réseau. Définissez la passerelle par défaut (Default Gateway) comme l'adresse IP LAN de votre routeur (192.168.0.1).
   Définissez le DNS primaire (Primary DNS) comme l'adresse IP LAN de votre routeur (192.168.0.1). Le DNS secondaire (Secondary DNS) n'est pas nécessaire ou vous pouvez entrer un serveur DNS de votre FAI.
5. Cliquez sur OK (OK) deux fois pour enregistrer vos paramètres.

Spécifications techniques

CONFIGURATION REQUISE

• Microsoft Windows® 8/7/Vista/XP, ou Mac avec OS X 10.6 ou supérieur
• PC avec 1,3 GHz ou plus et au moins 128 Mo de RAM
• Internet Explorer 7, Firefox 12, Safari 4, ou Chrome 20 ou version supérieure avec Java installé et activé

PROTOCOLE DE RÉSEAU

• IPV4, ARP, TCP, UDP, ICMP
• Client DHCP
• Client NTP (D-Link)
• Client DNS
• Client DDNS (Dyndns et D-Link)
• Client SMTP
• Client FTP
• Serveur HTTP
• PPPoE
• Redirection de port UPnP

PROTOCOLE INTÉGRÉ

• Ethernet rapide 10/100BASE-TX
• WLAN 802.11b/g/n

CONNECTIVITÉ SANS FIL

• Sans fil 802.11b/g/n avec sécurité WEP/WPA/WPA2
• WPS

PUISSANCE DE SORTIE D'ÉMISSION SANS FIL

• 16 dbm pour 11b, 12 dbm pour 11g, 12 dbm pour 11n (typique)

SDRAM

• 32 Mo

MÉMOIRE FLASH

• 4 Mo

BOUTON DE RÉINITIALISATION

• Réinitialisation aux paramètres d'usine

CODECS VIDÉO

• MJPEG
• JPEG pour les images fixes

FONCTIONNALITÉS VIDÉO

• Taille et qualité d'image réglables
• Horodatage et superposition de texte
• Retournement et Miroir

RÉSOLUTION

• 640 x 480 jusqu'à 20 ips
• 320 x 240 jusqu'à 30 ips
• 160 x 120 jusqu'à 30 ips

OBJECTIF

• Longueur focale : 3,15 mm, F2.8

CAPTEUR

• Capteur CMOS VGA 1/5 pouce

LED IR

• Distance d'illumination de 5 mètres avec 4 LED et capteur de lumière

ÉCLAIREMENT MINIMAL

• Couleur : 1 lux @ F2.8 (Jour)
• N/B : 0 lux @ F2.8 (Nuit)

ANGLE DE VISION

• Horizontal : 45,3°
• Vertical : 34,5°
• Diagonal : 54,9°

ZOOM NUMÉRIQUE

• Jusqu'à 4x

CONTRÔLE 3A

• AGC (Contrôle automatique du gain)
• AWB (Balance des blancs automatique)
• AES (Obturateur électronique automatique)

ALIMENTATION

• Entrée : 100-240 V CA, 50/60 Hz
• Sortie : 5 V CC, 1,2 A
• Adaptateur d'alimentation externe à découpage CA-CC

DIMENSIONS (L X P X H)

• Avec le support et la base :
  65,8 x 65 x 126 mm
• Caméra seule :
  27,2 x 60 x 96 mm

POIDS

• 76,9 g (sans le support ni la base)

CONSOMMATION ÉLECTRIQUE MAXIMALE

• 2 W

TEMPÉRATURE DE FONCTIONNEMENT

• 0 ˚C à 40 ˚C (32 ˚F à 104 ˚F)

TEMPÉRATURE DE STOCKAGE

• -20 ˚C à 70 ˚C (-4 ˚F à 158 ˚F)

HUMIDITÉ

• 20-80% HR sans condensation

ÉMISSION (EMI), SÉCURITÉ ET AUTRES CERTIFICATIONS

• FCC Class B
• IC
• C-Tick
• CE

www.mydlink.com

Références

• mydlink
• Mojo

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel D-Link DCS-932L

Les langues disponibles
