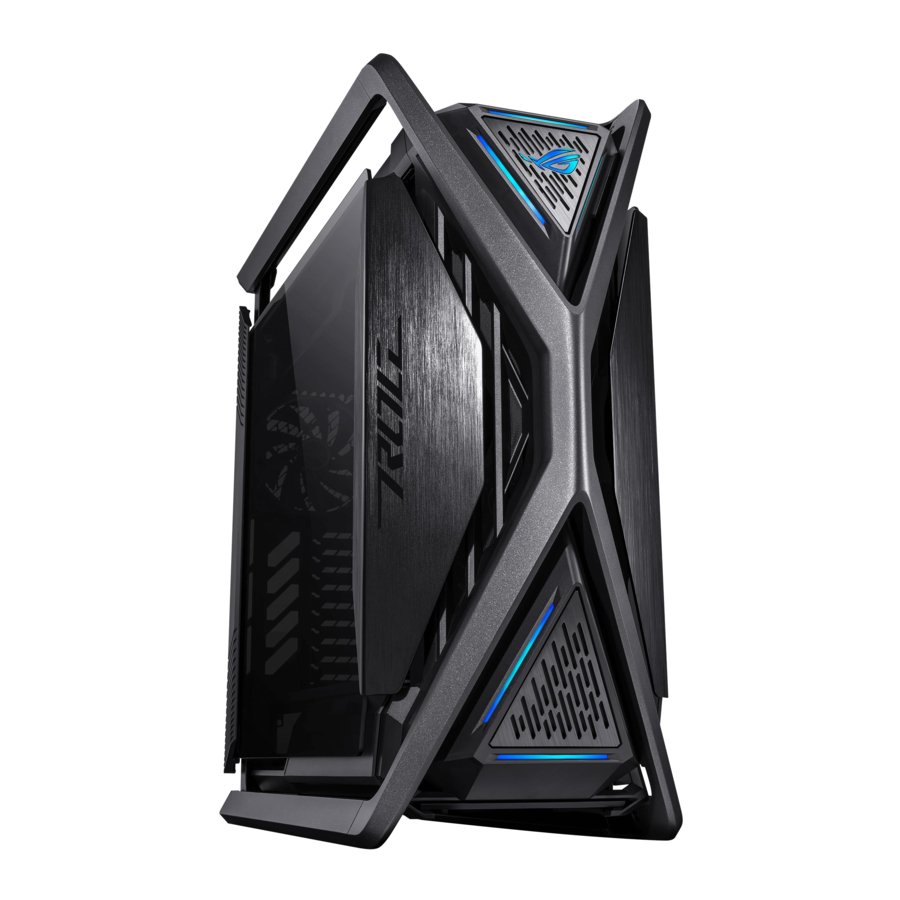

Manuel Asus GR701

90DC00F0-B0000C Panneau latéral gauche

GR701 LEFT SIDE DOOR/CSC|Panneau latéral gauche
Contenu : Verre latéral gauche*1, Autocollant d'avertissement*1, Joints en caoutchouc avant*2, Joints en caoutchouc arrière*2

90DC00F0-B0001C Panneau latéral droit

GR701 RIGHT SIDE DOOR/CSC|Panneau latéral droit
Contenu : Verre latéral droit*1, Autocollant d'avertissement*1, Joints en caoutchouc avant*2, Joints en caoutchouc arrière*2

90DC00F0-B0014C Module FIO

GR701 FIO MODULE WW/CSC|Module FIO
Entièrement assemblé. (Comprend un module FIO*1, un panneau FIO*1, des vis de châssis M3 à tête ronde plate*2)
Méthode de démontage : Retirez le filtre supérieur, puis dévissez les vis.
FAQ : Boutons et ports FIO ne fonctionnent pas, Éclairage du boîtier ne fonctionne pas

90DC00F0-B0005C Panneau avant

GR701 FRONT PANEL/CSC|Panneau avant
Entièrement assemblé. (Comprend des panneaux de guide de lumière triangulaires vers le haut*1, des panneaux de guide de lumière triangulaires vers le bas*1, une carte lumineuse vers le haut*1, une carte lumineuse vers le bas*1, des vis autotaraudeuses T3*4*2)
Méthode de démontage : Retirez le filtre supérieur, le module FIO et les ventilateurs avant, puis dévissez les vis.
FAQ : Éclairage du boîtier ne fonctionne pas

90DC00F0-B0015C Composant en aluminium de type X

GR701 AL X/CSC|Composant en aluminium de type X
Méthode de démontage : Dévissez les vis.

90DC00F0-B0025C Poignée supérieure droite en aluminium

GR701 AL RIGHT UP/CSC|Poignée supérieure droite en aluminium
Méthode de démontage : Dévissez les vis.

90DC00F0-B0035C Poignée supérieure gauche en aluminium

GR701 AL LEFT UP/CSC|Poignée supérieure gauche en aluminium
Méthode de démontage : Dévissez les vis.

90DC00F0-B0045C Pied inférieur droit en aluminium

GR701 AL RIGHT LOW/CSC|Pied inférieur droit en aluminium
Méthode de démontage : Dévissez les vis.

90DC00F0-B0055C Pied inférieur gauche en aluminium

GR701 AL LEFT LOW/CSC|Pied inférieur gauche en aluminium
Méthode de démontage : Dévissez les vis.

90DC00F0-B000EC Filtre supérieur

GR701 TOP FILTER/CSC|Filtre supérieur
Entièrement assemblé. (Comprend une base du couvercle supérieur*1, un loquet du couvercle supérieur*1, une grille du couvercle supérieur*2,
un panneau décoratif du couvercle supérieur*1, des rivets en aluminium pour le panneau décoratif du couvercle supérieur*6, un filtre supérieur*1, des vis autotaraudeuses T3 pour le loquet*2, des vis autotaraudeuses T3*4 (tête poêlier) pour la grille*12,
des vis de châssis M3 à tête ronde plate pour le panneau décoratif du couvercle supérieur*6)
Méthode de démontage : Appuyez la languette arrière vers le haut et tirez-la vers l'arrière pour la retirer.

90DC00F0-B001EC Filtres avant et inférieurs

GR701 FRONT LOW FILTER/CSC|Filtres avant et inférieurs
Méthode de démontage : Tirez-les simplement. Ils ont une orientation spécifique, alors assurez-vous de ne pas les installer à l'envers.

Contenu :

1. Filtres latéraux avant gauche*1, droit*1
2. Filtre inférieur*1

90DC00F0-B0003C Ventilateur PWM 140 mm

GR701 PWM FAN/CSC|Ventilateur PWM 140 mm
Méthode de démontage : Dévissez les quatre vis d'angle pour le retirer.
FAQ : Ventilateur du boîtier ne tourne pas, Bruit du ventilateur

90DC00F0-B002LC Support de ventilateur

GR701 MISC FAN BRACKET/CSC|Support de ventilateur


Contenu :

1. Support de radiateur de refroidissement par eau supérieur
2. Support de radiateur de refroidissement par eau de la fenêtre avant
3. Support de ventilateur arrière ④Support de radiateur de refroidissement par eau de la carte mère

90DC00F0-B0006C Concentrateur de ventilateur

GR701 FAN HUB/CSC|Concentrateur de ventilateur
Contenu : Concentrateur de ventilateur, Câble FIO-USB ARGB, Câble d'alimentation + câble d'entrée de signal
Méthode de démontage : Dévissez les trois vis pour le retirer.
FAQ : Ventilateur du boîtier ne tourne pas

90DC00F0-B000JC Panneau cache-câbles

GR701 HIDE/CSC|Panneau cache-câbles
Contenu : Panneau en plastique*1, Vis de suspension*2

90DC00F0-B0017C Panneau lumineux

GR701 ACCY LIGHT PANEL/CSC|Panneau lumineux
Entièrement assemblé. (Comprend un panneau lumineux*1, une base de panneau lumineux*1, des vis M3*5, un pied de panneau lumineux*2, des patins en caoutchouc*2, un panneau de guide de lumière en verre*1, une carte de contrôle*1, un câble ARGB*1, une bande lumineuse*1, des vis de châssis M3 à tête ronde plate*5, une feuille isolante*1)
FAQ : Éclairage du boîtier ne fonctionne pas

90DC00F0-B0009C Support de carte graphique VGA

GR701 VGA HOLDER/CSC|Support de carte graphique VGA
Entièrement assemblé. (Comprend une base de support de carte graphique*1, un support court*1, un support long*1,
des écrous de support*2, des vis de support*2, un patin en caoutchouc*1, un bouchon en caoutchouc*1, une colonne montante de carte graphique*1)
Méthode de démontage : Dévissez les vis sur la face arrière.

90DC00F0-B0027C Tiroir caché

GR701 ACCY HOUSING/CSC|Tiroir caché
Entièrement assemblé. (Comprend une base de tiroir*1, un couvercle coulissant*1, un cache-vis*1, un patin de protection*1)

90DC00F0-B001JC Cache PSU

GR701 PSU COVER/CSC|Cache PSU
Entièrement assemblé. (Comprend une plaque de recouvrement*1, un patin en caoutchouc*1, un couvercle latéral transparent*1, une sortie de câble*1)

90DC00F0-B000LC Kits de réparation

GR701 MISC A/CSC|Kits de réparation
Patin de pied de châssis gauche*1, Patin de pied de châssis droit*1, Couvercle arrière*4 (supérieur gauche, inférieur gauche, supérieur droit, inférieur droit), Vis à six pans creux à tête fraisée M5*2, Vis Nylok*8, Vis HDD*16, Vis de suspension moletées*2, Vis de suspension pour panneau cache-câbles*2, Vis de châssis M3 à tête ronde plate*8, Vis moletées*2, Vis à tête ronde plate M3*6*10, Vis fraisées M3*5*4, Vis fraisées KM6-32*6*4, Vis pour panneaux latéraux en verre*6, Vis de ventilateur*8, Entretoises de carte mère*4, Piliers de carte mère*2


Contenu :

1. Cache de slot PCI
2. Support de disque dur 2.5"
3. Charnière de porte latérale
4. Cache latéral transparent pour alimentation

90DC00F0-B001LC Support de disque dur

GR701 MISC 3.5 HDD/CSC|Support de disque dur
Contenu : Support*2, Équerre de support*1

90DC00F0-B0007C Boîte d'accessoires

GR701 ACCY BOX/CSC|Boîte d'accessoires
Contenu : Vis HDD*20, Vis de châssis M3 à tête ronde plate*40, Clé hexagonale*1, Entretoises de carte mère*6, Serre-câbles*10, Caches anti-poussière USB Type-A*4, Caches anti-poussière USB Type-C*2, Tournevis Phillips*1, Support de carte graphique vertical*1, Câble d'extension CPU 8 broches*2, Q-connector*1

90DC00F0-B000CC Boîte couleur

GR701 COLOR BOX/CSC|Boîte couleur

FAQ

Le ventilateur ne tourne pas

Composants liés : Ventilateur PWM, Concentrateur de ventilateur

1. La poussière et les débris peuvent s'accumuler sur les pales du ventilateur au fil du temps, l'empêchant de tourner. Vérifiez s'il y a des obstructions physiques qui pourraient bloquer le mouvement du ventilateur et retirez-les. Veuillez retirer le ventilateur du concentrateur de ventilateur et le connecter directement à l'en-tête de ventilateur de la carte mère. Si le ventilateur ne fonctionne toujours pas, veuillez le remplacer.
2. Assurez-vous que le ventilateur est correctement connecté au concentrateur de ventilateur. Le ventilateur dispose d'un connecteur à 4 broches, assurez-vous que le câble est bien branché à la carte mère ou au concentrateur de ventilateur.
3. S'il est confirmé que le ventilateur fonctionne, cela signifie que le concentrateur de ventilateur est endommagé, veuillez le remplacer.

Bruit du ventilateur

Composants liés : Ventilateur PWM

1. Au fil du temps, la poussière peut s'accumuler sur les pales du ventilateur, les déséquilibrant et produisant du bruit. Éteignez votre ordinateur et nettoyez soigneusement les pales du ventilateur à l'aide d'air comprimé ou d'une brosse douce pour enlever la poussière ou les débris.
2. Ajustez les paramètres de vitesse du ventilateur dans le BIOS de l'ordinateur ou via le logiciel fourni par le fabricant de la carte mère. La réduction de la vitesse du ventilateur peut aider à réduire le niveau de bruit. Cependant, soyez prudent de ne pas régler la vitesse du ventilateur trop bas, car cela pourrait entraîner une surchauffe.

Les boutons et ports FIO ne fonctionnent pas

Composants liés : Module FIO

1. Assurez-vous que les câbles reliant les boutons et ports FIO à la carte mère sont correctement connectés. Parfois, ces câbles peuvent se desserrer ou se déconnecter, entraînant des problèmes de fonctionnalité.
2. La reconnexion des câbles peut résoudre les mauvaises connexions. Débranchez délicatement tous les câbles, attendez un moment, puis rebranchez-les aux en-têtes correspondants sur la carte mère.
3. Si la reconnexion des câbles ne résout pas le problème, veuillez remplacer le module FIO.

L'éclairage du boîtier ne fonctionne pas

Composants liés : Module FIO, Panneau avant, Panneau lumineux

1. Assurez-vous que les câbles d'éclairage du boîtier sont correctement connectés à la source d'alimentation. Testez l'éclairage du boîtier avec un autre bloc d'alimentation (PSU), connectez l'éclairage du boîtier à un bloc d'alimentation fonctionnel connu pour déterminer si l'éclairage fonctionne correctement.
2. Vérifiez si le contrôleur du panneau lumineux RGB est correctement connecté. Assurez-vous que le câble de connexion du contrôleur est correctement relié à l'en-tête RGB de la carte mère.
3. Deux types de contrôle d'éclairage du GR701 : (1) Auto-contrôle (2) Synchronisation avec l'éclairage de la carte mère (MB Lighting). Si le bouton LED sur le panneau FIO est incapable de basculer le contrôle de l'éclairage, veuillez remplacer le module FIO.
