Phomemo M220 - Manuel de l'étiqueteuse portable multifonctionnelle

Sommaire

1 Liste de colisage
2 Spécifications du produit
3 Introduction à l'apparence du produit
4 Description des composants
- 4.1 Menu d'accueil des paramètres d'affichage
- 4.2 Indication à l'écran
5 Installation du rouleau de papier
6 Méthode de téléchargement de l'application
7 Connexion de l'appareil
8 Confirmer la taille de l'étiquette
9 Guide d'impression
10 Comment résoudre les problèmes courants
11 Références
12 Télécharger le manuel
13 Dans d'autres langues

Liste de colisage

REMARQUE

Le nombre de rouleaux de papier dans la liste est sujet à l'expédition réelle.

Spécifications du produit

Nom	Imprimante d'étiquettes portable multifonctionnelle
Modèle	M220
Technologie d'impression	Impression thermique
Largeur d'impression effective	20-75mm
Consommables pris en charge	Papier prédécoupé, papier à marque noire, papier continu
Spécifications des consommables	57mm XΦ 50mm (Largeur max X Diamètre max)
Vitesse d'impression	30-50mm/s (commutable, niveau 1-5)
Densité d'impression	Commutable, niveau 1-15
Résolution d'impression	203dpi
Durée de vie de la tête d'impression	50KM
Interface de communication	Bluetooth 4.2
Interface de communication	Micro USB
Taille du produit	12511963.5mm (4.924.682.5in)
Entrée d'alimentation	5V 2A
Méthode d'alimentation	Micro USB
Méthode d'alimentation	Batterie au lithium
Système d'exploitation pris en charge	Android
Système d'exploitation pris en charge	iOS
Jeu d'instructions	ESC/POS
Code-barres	Code-barres 1D et code-barres 2D
Environnement de travail	5°C~50°C
Environnement de stockage	-20°C~60°C
Humidité de fonctionnement	20%~85%
Humidité de stockage	2%~95% (Sans condensation)

Introduction à l'apparence du produit

Introduction de la fonction des boutons
Schéma	Bouton	Opération	Fonctionnalités
	Bouton d'alimentation	Appui long 3s	Mise sous/hors tension
		Clic continu	Menu d'accueil commutable
	Bouton d'avance	Clic continu	Lors de la configuration du menu, cliquez pour confirmer l'option du sous-menu (basculer l'option du sous-menu)
			En veille, le papier avance d'une feuille

Description des composants

Options	Paramètre
Language (Langue)	English (Anglais), Spanish (Espagnol), French (Français)
Print density (Densité d'impression)	1(le plus faible), 2,3,4(faible),5,6(Normal),7,8,9,10(Foncé),11,12,13,14,15(le plus foncé)
Print speed (Vitesse d'impression)	1(la plus lente),2(Lente),3(Normale),4(Rapide),5(la plus rapide)
Paper gap type (Type d'écartement du papier)	Continuous (Continu), Gap (Espacement), Black mark (Marque noire)
Auto power OFF (Extinction automatique)	No Close (Pas de fermeture), 5 Minutes (5 Minutes), 15 Minutes (15 Minutes), 30 Minutes (30 Minutes), 1 Hour (1 Heure), 2 Hour (2 Heures), 4 Hour (4 Heures), 8 Hour (8 Heures), 24 Hour (24 Heures)
Restore to Factory Settings (Restaurer les paramètres d'usine)	Press power button to restore (Appuyez sur le bouton d'alimentation pour restaurer)
Firmware version (Version du firmware)	Display Firmware version (Afficher la version du firmware)
Device address (Adresse de l'appareil)	Display device address (Afficher l'adresse de l'appareil)

Indication à l'écran

Contenu	État
Arrêt en cours	Batterie inférieure à 1%
Impression...	Impression régulière
Alimentation...	Appuyez sur le bouton d'avance
Température élevée, veuillez patienter	La tête d'impression est en surchauffe
Pas de papier...	Pas de papier dans le bac ou le papier est mal installé
Le couvercle du papier est ouvert	Le couvercle du papier est ouvert

Installation du rouleau de papier

Appuyez longuement sur le bouton d'alimentation pendant 3s.
Tenez les deux côtés du couvercle du compartiment papier de l'imprimante (les deux côtés de la sortie papier) avec la main, et ouvrez le couvercle du compartiment papier avec force, en poussant vers le haut avec le bout des doigts.
Retirez le support de montage du papier d'étiquettes du compartiment papier.
Retirez le déflecteur gauche, insérez le rouleau de papier d'étiquettes (côté impression des étiquettes vers le bas) et poussez le déflecteur gauche vers la droite.
Alignez le support de rouleau d'étiquettes installé avec les fentes pour cartes des deux côtés et insérez-le dans le compartiment papier.
Tirez une partie du papier (environ 15 mm au-dessus de la sortie papier) et fermez le couvercle du compartiment papier.
L'imprimante alimente automatiquement le papier pour positionner l'espacement du papier d'étiquettes, puis l'installation du rouleau de papier est terminée.

REMARQUE

Après la première utilisation ou chaque fois que vous remplacez les consommables, l'imprimante alimentera automatiquement le papier afin qu'elle puisse positionner l'étiquette pour éviter des impressions incomplètes, manquantes, non alignées, etc.

Méthode de téléchargement de l'application

REMARQUE

Ce produit doit être connecté à l'imprimante via l'application.
En raison des exigences du système de téléphone portable, le téléphone portable Android utilisera la position géographique de l'utilisateur lors de la connexion, de sorte que l'utilisateur doit activer le GPS et confirmer l'autorisation.

Méthode I :
Veuillez utiliser votre téléphone portable pour scanner le code QR et télécharger l'application.

Méthode II :
Recherchez "Print Master" (Maître d'impression) pour télécharger l'application.

Connexion de l'appareil

Activez le GPS (uniquement pour les téléphones mobiles Android)
Ouvrez l'application.
Cliquez pour rechercher l'appareil.
Connectez-vous immédiatement.

REMARQUE

Lors de la connexion de l'appareil dans l'application, assurez-vous que votre imprimante est allumée et que le Bluetooth de votre téléphone mobile est activé.
En raison des exigences du système de téléphonie mobile, le téléphone mobile Android utilisera la localisation géographique de l'utilisateur lors de la connexion, l'utilisateur doit donc activer le GPS et confirmer l'autorisation.

Confirmer la taille de l'étiquette

Méthode I :
Vérifiez l'emballage du papier d'étiquette.
Veuillez vous référer à la taille réelle utilisée.

Méthode II :
Utilisez une règle pour mesurer.

Guide d'impression

Nouvelle étiquette

Après avoir cliqué sur "New" (Nouveau), personnalisez la taille de l'étiquette et le type de papier.
Personnalisez la taille de l'étiquette.
Cliquez sur "(T)" pour saisir du texte.
Après édition, cliquez sur "Print" (Imprimer).

Sélectionnez le modèle d'étiquette

Cliquez sur "Label" (Étiquette)
Sélectionnez le modèle de papier d'étiquette.
Cliquez sur "(T)" pour saisir du texte.
Après édition, cliquez sur "Print" (Imprimer).

REMARQUE

Si le modèle correspondant n'est pas sélectionné, des situations indésirables, comme une impression à moitié, peuvent se produire.

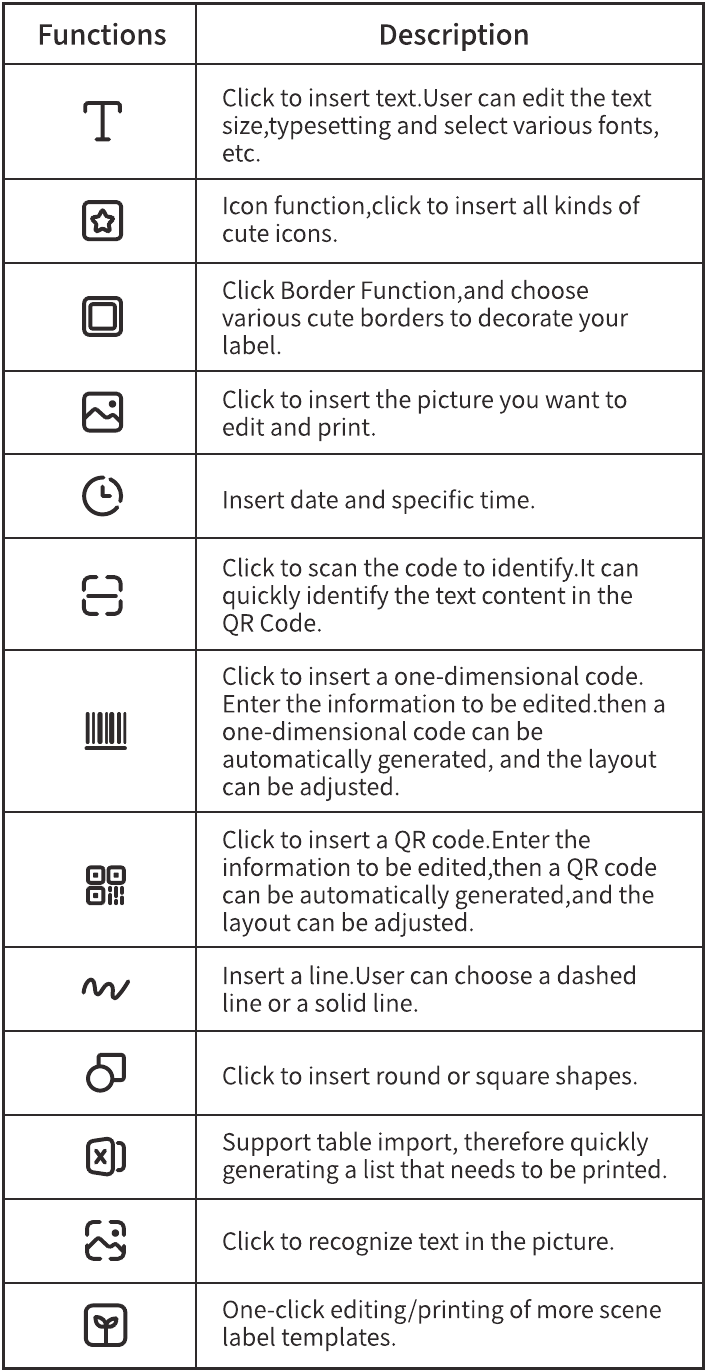

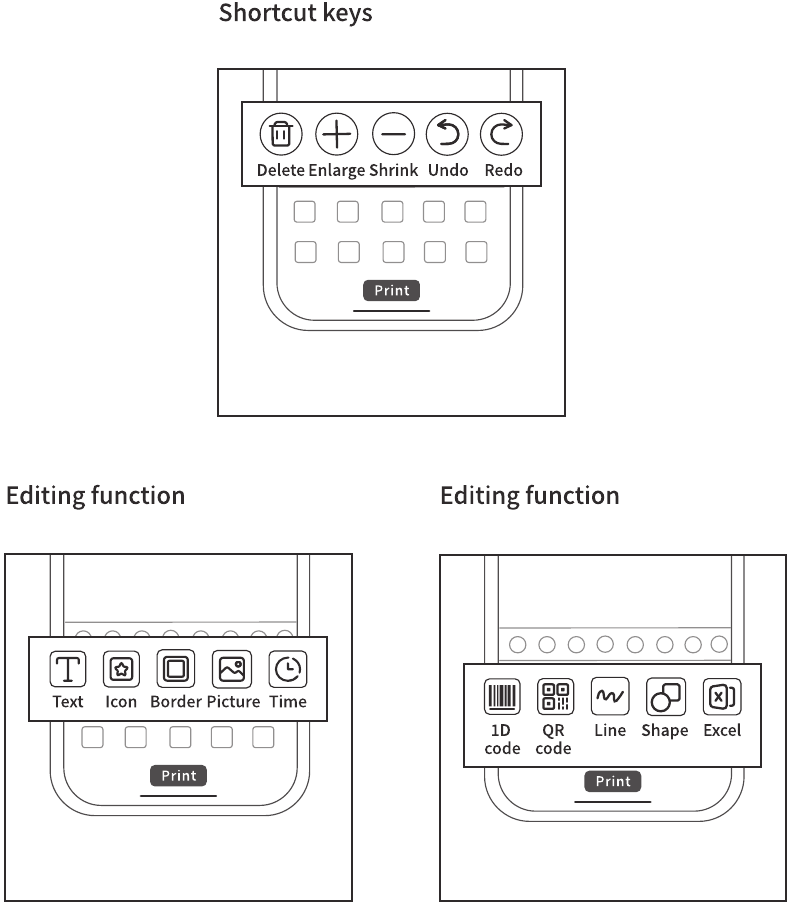

Description des fonctions d'édition

REMARQUE

Les fonctions de l'application seront mises à jour avec de nouvelles fonctions de manière irrégulière, veuillez vous référer à la fonction réelle.

Comment résoudre les problèmes courants

N°	Problème courant	Solution
1	Le papier est inséré dans le bac, mais aucun papier n'est détecté à l'écran. Quel est le problème ?	En vous référant aux instructions, vérifiez si le papier est correctement positionné sur le côté droit de l'imprimante. Tirez légèrement le papier de la sortie, en le plaçant entre les capteurs de papier supérieur et inférieur, puis fermez le couvercle du bac.
2	Appui long sur la power key (touche marche/arrêt) mais aucune réponse	L'imprimante est peut-être en panne de courant. Redémarrez-la après l'avoir chargée pendant une demi-heure.
3	Que faire en cas d'arrêt automatique de l'appareil	Vérifiez si l'application a défini l'heure d'arrêt automatique ;
		Si la batterie est trop faible, l'appareil s'éteindra automatiquement et devra être rechargé à temps.
4	Que faire si l'appareil refuse de charger	Veuillez charger pendant au moins une demi-heure ;
		Réinitialisation manuelle. Il y a un trou de réinitialisation (reset hole) à côté du port de charge de l'imprimante. Appuyez simplement pendant 1 à 2 secondes avec une épingle et relâchez ;
		Veuillez vérifier si le chargeur utilise 5V-1A ou 5V-2A pour la charge ;
		Remplacez le chargeur ou utilisez une autre prise de courant ;
		Si la méthode ci-dessus échoue toujours, veuillez contacter le revendeur local pour un remplacement.
5	Que faire si l'appareil refuse de charger	Appuyez sur la power key (touche marche/arrêt) pour annuler ;
		Réinitialisation manuelle. Il y a un trou de réinitialisation (reset hole) à côté du port de charge de l'imprimante. Appuyez simplement pendant 1 à 2 secondes avec une épingle et relâchez.
6	Que faire si le papier est vierge après l'impression	Le rouleau de papier est installé à l'envers. Disposez le papier d'impression dans l'autre sens, en vous assurant que le côté d'impression correct est orienté vers le bas, et maintenez-le sur le côté droit.
		Si le papier est vierge pendant l'intervalle d'impression, veuillez vérifier si le menu d'affichage de l'imprimante a correctement sélectionné "label paper" (papier étiquette).
7	Contenu imprimé flou	Vérifiez si le rouleau d'étiquettes est dans sa période de stockage ou s'il y a des corps étrangers ; nettoyez ou remplacez-le par un autre ;
		Selon les instructions, nettoyez la zone d'impression avec un coton-tige imbibé d'alcool pour vous assurer qu'il n'y a pas de saleté sur la tête d'impression.
8	Sauts indirects ou contenu d'impression incomplet	Nettoyez la thermistance de l'imprimante et la sortie papier selon les instructions ;
		Réinstallez le support de rouleau de papier une fois, et appuyez manuellement sur la touche d'alimentation papier une fois pour permettre à l'imprimante de reconnaître la position de l'interstice papier.
		Vérifiez si la taille du papier et le modèle d'impression du logiciel correspondent.
9	Comment résoudre le problème du fonctionnement irrégulier de l'imprimante ou des échecs d'alimentation pendant le processus d'alimentation ou d'impression du papier ?	Le support de rouleau de papier est trop serré ou bloqué. Généralement, il devrait y avoir un espace approprié d'environ 1 mm entre le rouleau et les déflecteurs des deux côtés, ce qui peut assurer une alimentation fluide sans bourrage papier.
		Selon les instructions, nettoyez la zone d'impression et la zone de sortie papier de l'imprimante avec un coton-tige imbibé d'alcool, touchez la zone d'impression avec votre main pour vérifier l'absence d'adhérence, puis essayez d'imprimer.
10	Que faire si plusieurs téléphones mobiles sont connectés simultanément, mais ne peuvent pas fonctionner ?	Une imprimante ne peut fonctionner qu'avec un seul téléphone mobile connecté, et non avec plusieurs en même temps.
		Lorsque vous vous connectez à un autre téléphone, veuillez d'abord déconnecter celui qui est actuellement connecté.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Phomemo M220 - Manuel de l'étiqueteuse portable multifonctionnelle
