Phomemo M120 - Manuel de l'imprimante d'étiquettes portable

Sommaire

1 Liste de colisage
2 Spécifications du produit
3 Présentation de l'apparence du produit
4 Description des composants
- 4.1 Menu d'accueil des paramètres d'affichage
- 4.2 Indication à l'écran
5 Installation du rouleau de papier
6 Méthode de téléchargement de l'application
7 Connexion de l'appareil
8 Confirmer la taille de l'étiquette
9 Guide d'impression
10 Comment résoudre les problèmes courants
11 Références
12 Télécharger le manuel
13 Dans d'autres langues

Liste de colisage

REMARQUE

Le nombre de rouleaux de papier dans la liste est sujet à l'expédition réelle.

Spécifications du produit

Nom	Imprimante d'étiquettes portable
Modèle	M120
Technologie d'impression	Impression thermique
Largeur d'impression effective	20-50mm
Consommables pris en charge	Papier prédécoupé, papier à repère noir, papier continu
Spécifications des consommables	57mm X 50mm (Largeur max X Diamètre max)
Vitesse d'impression	20-45mm/s (commutable, niveau 1-5)
Densité d'impression	Commutable, niveau 1-15
Résolution d'impression	203dpi
Durée de vie de la tête d'impression	50KM
Interface de communication	Bluetooth 4.2
Interface de communication	Micro USB
Taille du produit	1118659mm (4.373.382.32inch)
Entrée d'alimentation	5V 2A
Méthode d'alimentation	Micro USB
Méthode d'alimentation	Batterie au lithium
Système d'exploitation pris en charge	Android
Système d'exploitation pris en charge	iOS
Jeu d'instructions	ESC/POS/TSPL
Code-barres	Code-barres 1D et code-barres 2D
Environnement de travail	5°C~50°C
Environnement de stockage	-20°C~60°C
Humidité de fonctionnement	20%~85%
Humidité de stockage	2%~95% (Sans condensation)

Présentation de l'apparence du produit

Introduction des fonctions des boutons
Schéma	Bouton	Opération	Caractéristiques
	Bouton d'alimentation	Appui long 3s	Marche/arrêt
	Bouton d'alimentation	Clic continu	Menu d'accueil commutable
	Bouton d'avance	Cliquer (Les consommables sont du papier prédécoupé et à repère noir)	Prendre une étiquette, la positionner et l'ajuster au début de l'étiquette suivante
		Cliquer (Le consommable est du papier continu)	Appuyer sur le bouton d'avance papier pour faire avancer le papier, relâcher la touche d'avance papier pour arrêter l'avance.
		Appui long 3s	Retourne automatiquement à l'interface du menu principal.
		Clic continu	Le bouton d'alimentation commute le menu de la page d'accueil et peut être utilisé pour commuter les sous-menus.

Description des composants

Options	Paramètre
Langue	Anglais, Espagnol, Français
Densité d'impression	1(le plus faible), 2,3,4(faible),5,6(Normal),7,8,9,10(Foncé),11,12,13,14,15(le plus foncé)
Vitesse d'impression	1(la plus lente),2(Lente),3(Normal),4(Rapide),5(la plus rapide)
Type d'espacement papier	Continu, Espacement, Repère noir
Arrêt automatique	Pas de fermeture, 5 Minutes, 15 Minutes, 30 Minutes, 1 Heure, 2 Heures, 4 Heures, 8 Heures, 24 Heures
Restaurer les paramètres d'usine	Appuyer sur le bouton d'alimentation pour restaurer
Version du micrologiciel	Afficher la version du micrologiciel
Adresse de l'appareil	Afficher l'adresse de l'appareil

Indication à l'écran

Contenu	État
Arrêt en cours	Batterie inférieure à 1%
Impression...	Impression régulière
Avance...	Appuyer sur le bouton d'avance
Température élevée, veuillez patienter	La tête d'impression est en surchauffe
Pas de papier...	Pas de papier dans le bac ou le papier est mal installé
Le couvercle du papier est ouvert	Le couvercle du papier est ouvert

Installation du rouleau de papier

Appuyer longuement sur le bouton d'alimentation pendant 3s.
Tenir les deux côtés du couvercle du compartiment papier de l'imprimante (des deux côtés de la sortie papier) avec la main, et ouvrir le couvercle du compartiment papier avec force en poussant vers le haut avec le bout des doigts.
Retirer le support de montage du papier d'étiquette dans le compartiment papier.
Retirer le déflecteur gauche, insérer le rouleau de papier d'étiquette (côté impression de l'étiquette vers le bas), et pousser le déflecteur gauche vers la droite.
Aligner le support de rouleau d'étiquettes installé avec les fentes pour cartes des deux côtés, et le placer dans le compartiment papier.
Tirer une partie du papier (environ 15mm au-dessus de la sortie papier), et fermer le couvercle du compartiment papier.
L'imprimante alimente le papier automatiquement pour positionner l'espacement du papier d'étiquette, puis l'installation du rouleau de papier est terminée.

REMARQUE

Après la première opération ou chaque fois que vous remplacez les consommables, l'imprimante alimentera automatiquement le papier, afin qu'elle puisse positionner l'étiquette pour éviter une impression incomplète, des manquements, des désalignements, etc.

Méthode de téléchargement de l'application

REMARQUE

Ce produit doit être connecté à l'imprimante dans l'application.
En raison des exigences du système de téléphonie mobile, le téléphone mobile Android utilisera la localisation géographique de l'utilisateur lors de la connexion, de sorte que l'utilisateur doit activer le GPS et confirmer l'autorisation.

Méthode I :
Veuillez utiliser votre téléphone mobile pour scanner le code QR afin de télécharger l'application.

Méthode II :
Rechercher "Print Master" pour télécharger l'application.

Connexion de l'appareil

Allumer le GPS (téléphone mobile Android uniquement).
Ouvrir l'application.
Cliquer pour rechercher l'appareil.
Connecter immédiatement.

NOTE

Lors de la connexion de l'appareil dans l'application, veuillez vous assurer que votre imprimante est allumée et que le Bluetooth de votre téléphone mobile est activé.
En raison des exigences du système de téléphone mobile, le téléphone mobile Android utilisera la localisation géographique de l'utilisateur lors de la connexion, de sorte que l'utilisateur doit activer le GPS et confirmer l'autorisation.

Confirmer la taille de l'étiquette

L'appareil peut commencer à imprimer une fois que la taille de l'étiquette est définie via l'application ou qu'un modèle est sélectionné. Veuillez suivre les instructions ci-dessous pour la déterminer.

Méthode I :
Vérifiez l'emballage du papier d'étiquette.
Veuillez vous référer à la taille réelle utilisée.

Méthode II :
Utilisez une règle pour mesurer.

Guide d'impression

Nouvelle étiquette

Après avoir cliqué sur "New" (Nouveau), personnalisez la taille de l'étiquette et le type de papier.
Personnalisez la taille de l'étiquette.
Cliquez sur "(T)" pour saisir du texte.
Après l'édition, cliquez sur "Print" (Imprimer).

Sélectionner le modèle d'étiquette

Cliquez sur "Label" (Étiquette)
Sélectionnez le modèle de papier d'étiquette.
Cliquez sur "(T)" pour saisir du texte.
Après l'édition, cliquez sur "Print" (Imprimer).

NOTE

Si le modèle correspondant n'est pas sélectionné, des situations indésirables telles que des impressions partielles peuvent se produire.

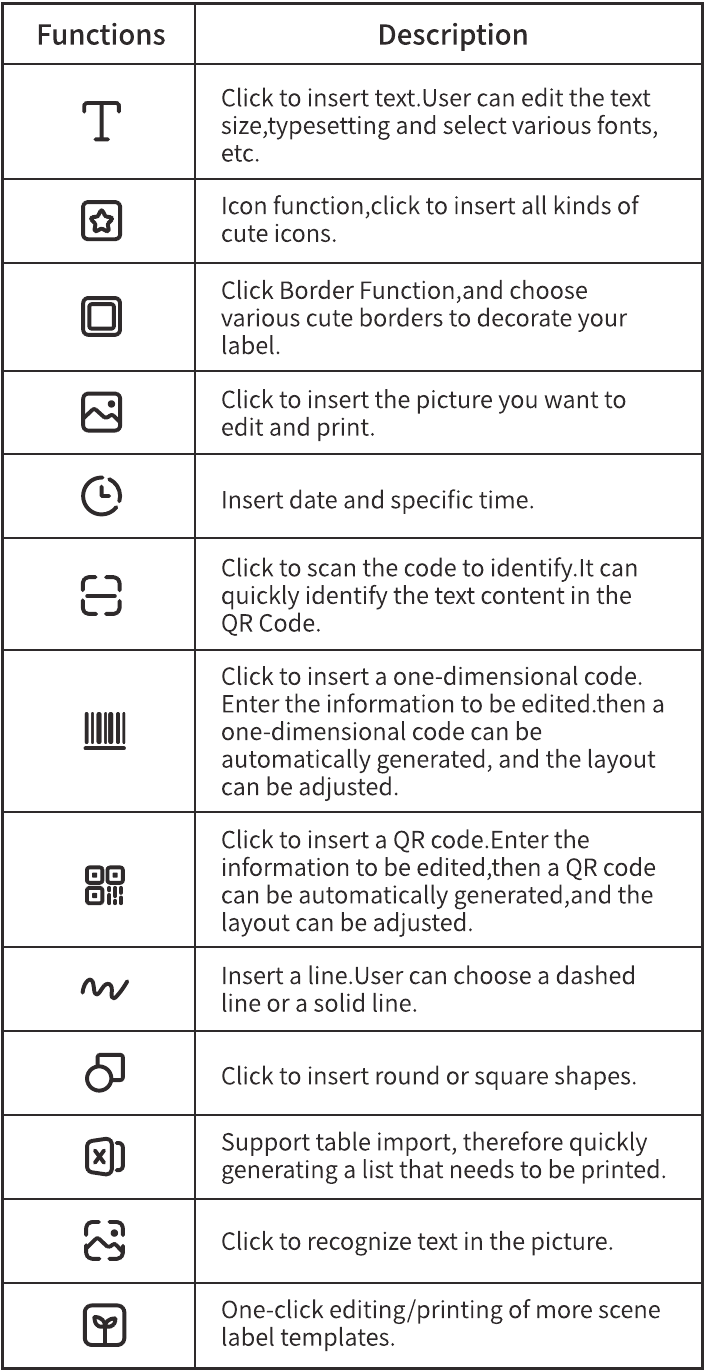

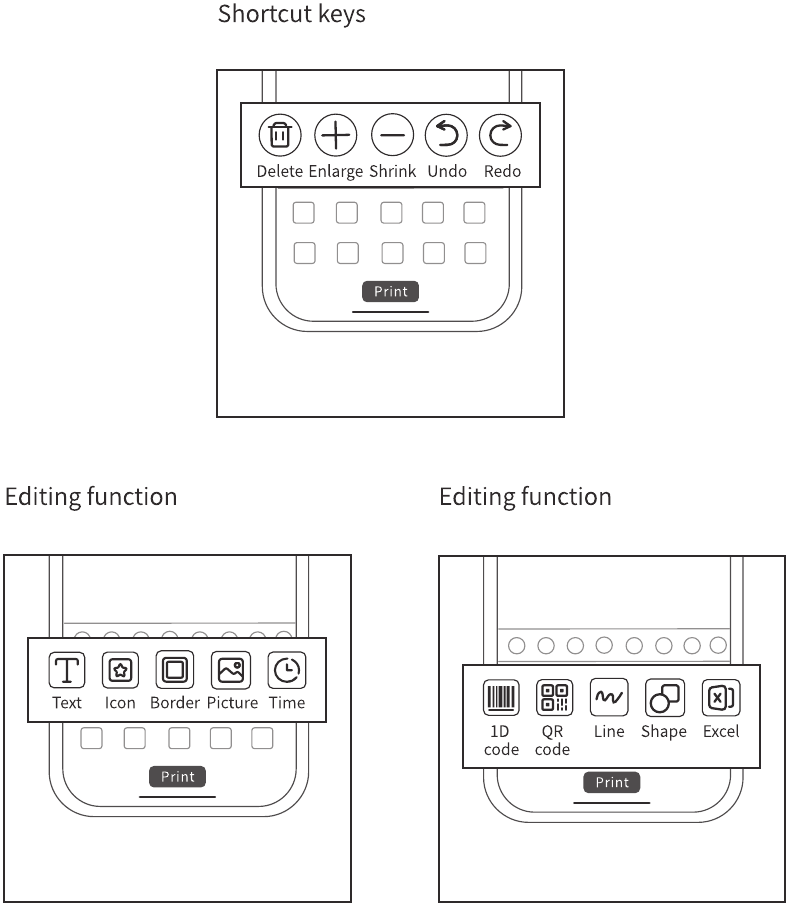

Description de la fonction d'édition

NOTE

Les fonctions de l'application seront mises à jour de manière irrégulière avec de nouvelles fonctions, veuillez vous référer à la fonction actuelle.

Comment résoudre les problèmes courants

Série	Problème courant	Traitement
1	Du papier a été inséré dans le bac, mais aucun papier n'est détecté à l'écran. Quel est le problème ?	En vous référant aux instructions, vérifiez si le papier est correctement positionné sur le côté droit de l'imprimante. Tirez légèrement le papier de la sortie, en le plaçant entre les capteurs de papier supérieur et inférieur, puis fermez le couvercle du bac.
2	Appui long sur le bouton d'alimentation, mais aucune réponse	L'imprimante est peut-être en panne de courant. Redémarrez-la après l'avoir chargée pendant une demi-heure.
3	Que faire en cas d'arrêt automatique de l'appareil	Vérifiez si l'application a défini une heure d'arrêt automatique ;
		Si la batterie est trop faible, l'appareil s'éteindra automatiquement et nécessitera une charge rapide.
4	Que faire si l'appareil refuse de charger	Veuillez charger pendant au moins une demi-heure ;
		Réinitialisation manuelle. Il y a un trou de réinitialisation (reset hole) à côté du port de charge de l'imprimante. Il suffit d'appuyer pendant 1 à 2 secondes avec une épingle, puis de relâcher ;
		Veuillez vérifier si le chargeur utilise une alimentation 5V-1A ou 5V-2A pour la charge ;
		Remplacez le chargeur ou utilisez une autre prise de courant ;
		Si la méthode ci-dessus échoue toujours, veuillez contacter le revendeur local pour un remplacement.
5	Que faire si l'appareil refuse de charger	Appuyez sur le bouton d'alimentation pour annuler ;
		Réinitialisation manuelle. Il y a un trou de réinitialisation (reset hole) à côté du port de charge de l'imprimante. Il suffit d'appuyer pendant 1 à 2 secondes avec une épingle, puis de relâcher.
6	Que faire si le papier est vierge après l'impression	Le rouleau de papier est installé à l'envers. Disposez le papier d'impression dans l'autre sens, en vous assurant que le bon côté d'impression est orienté vers le bas, et maintenez-le sur le côté droit.
		Si le papier est vierge pendant l'intervalle d'impression, veuillez vérifier si le menu d'affichage de l'imprimante a correctement sélectionné "label paper" (papier étiquette).
7	Contenu imprimé flou	Vérifiez si le rouleau d'étiquettes est dans sa période de stockage ou s'il y a des corps étrangers, nettoyez ou remplacez-le par un autre ;
		Selon les instructions, essuyez la zone d'impression avec un coton-tige imbibé d'alcool pour vous assurer qu'il n'y a pas de saleté sur la tête d'impression.
8	Sauts indirects ou contenu d'impression incomplet	Nettoyez la thermistance de l'imprimante et la sortie papier conformément aux instructions ;
		Réinstallez le support du rouleau de papier une fois, et appuyez manuellement sur le bouton d'alimentation papier une fois pour permettre à l'imprimante de reconnaître la position de l'intervalle de papier.
		Vérifiez si la taille du papier et le modèle d'impression du logiciel correspondent.
9	Comment résoudre le problème de l'imprimante qui ne fonctionne pas correctement ou qui rencontre des problèmes d'alimentation lors de l'insertion ou de l'impression du papier ?	Le support du rouleau de papier est trop serré ou bloqué. Généralement, il doit y avoir un espace approprié d'environ 1 mm entre le rouleau et les déflecteurs des deux côtés, ce qui assure une alimentation fluide sans bourrage papier.
		Selon les instructions, essuyez la zone d'impression et la zone de sortie du papier de l'imprimante avec un coton-tige imbibé d'alcool, touchez la zone d'impression avec votre main pour vérifier qu'il n'y a pas d'adhérence, puis essayez d'imprimer.
10	Que faire si plusieurs téléphones mobiles sont connectés simultanément, mais ne peuvent pas fonctionner ?	Une imprimante ne peut fonctionner que connectée à un seul téléphone mobile, et non à plusieurs simultanément.
		Lorsque vous vous connectez à un autre téléphone, veuillez d'abord déconnecter celui qui est déjà connecté.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Phomemo M120 - Manuel de l'imprimante d'étiquettes portable
