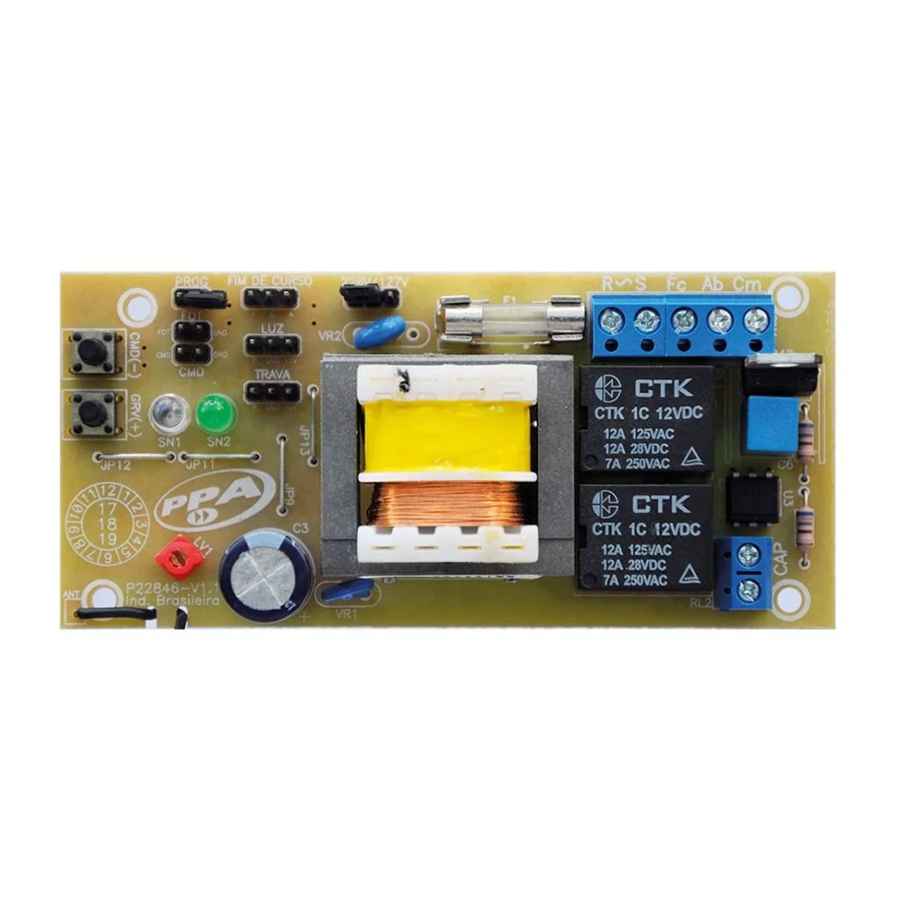

PPA POP PLUS - Manuel de la carte de commande

TABLE DES VALEURS PAR DÉFAUT

AVERTISSEMENT N'utilisez pas l'équipement avant d'avoir lu le manuel d'instructions.

Réglage d'usine par défaut

TABLE DES FONCTIONS

CARACTÉRISTIQUES PRINCIPALES

• Fin de course analogique ;
• Module récepteur 433,92MHz ;
• Enregistrement de 18 commandes ;
• Réglage de l'embrayage électronique (force) ;
• Mémorisation automatique du parcours A/F ;
• Entrées :
  • Photocellule, utilise une source externe ;
  • Bouton-poussoir ;
• Sorties pour modules :
  • Verrouillage ;
  • Éclairage de garage ;
• Réglage du frein ;
• Réglage de la fin de course ;
• Réglage de la vitesse de fin de course ;
• Temps de délai d'ouverture pour dispositif de signalisation.

RÉGLAGES D'USINE

Restaure les réglages aux valeurs d'usine par défaut.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x sans appuyer sur le bouton CMD
2. Appuyer 1x sur CMD puis sur GRV pour accéder à la fonction
3. Appuyer sur GRV pour confirmer les réglages d'usine par défaut ou sur CMD pour annuler et revenir au menu des fonctions ;
4. Retirer le cavalier PROG ;

SIGNALISATION LED SN1 :

• Clignote 1x chaque fois qu'un bouton est reconnu comme pressé

SIGNALISATION LED SN2 :

• Clignote 1x ;

TEMPS AUTOMATIQUE / SEMI-AUTOMATIQUE

À la fin du cycle d'ouverture, le portail attend le temps de pause défini et se ferme automatiquement lorsque le mode automatique est activé.

Les LED SN1 et SN2 clignotent ensemble toutes les secondes, indiquant la diminution du temps. Lorsque le temps de pause est réglé sur "Désactivé", le portail attend la prochaine commande pour se fermer.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x sans appuyer sur le bouton CMD
2. Appuyer 2x sur CMD puis sur GRV pour accéder à la fonction
3. Appuyer sur GRV pour augmenter le temps d'attente en mode automatique ou sur CMD pour diminuer le temps.
4. La mise à zéro du temps maintient le portail en fonction semi-automatique ;
5. Pas de 10s et maximum de 120 secondes ;
6. Retirer le cavalier PROG ;

Valeurs :

0 = Automatique désactivé ;
1 = 10 sec de pause ;
2 = 20 sec de pause ;
...
12 = 120 sec de pause ;

SIGNALISATION LED SN1 :

• Clignote 1x lorsqu'un bouton est reconnu comme pressé ;
• Clignote 1x pour chaque tranche de 10s du temps, ex : pause de 30s, le voyant clignote 3x ;
• Clignotement direct automatique désactivé ;
• Reste allumé au temps maximum ;

SIGNALISATION LED SN2 :

• Clignote 2x ;

EFFACER LES ÉMETTEURS

Efface la mémoire pour enregistrer de nouveaux émetteurs.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 commencera à clignoter 2x sans appuyer sur le bouton CMD
2. Appuyer 3x sur CMD puis sur GRV pour accéder à la fonction
3. Appuyer sur GRV pour effacer les émetteurs ou sur CMD pour annuler et revenir au menu des fonctions ;
4. Retirer le cavalier PROG ;

SIGNALISATION LED SN1 :

• Clignote 1x lorsqu'un bouton est reconnu comme pressé ;
• Clignote 10x rapidement pour confirmer l'exclusion des émetteurs ;

SIGNALISATION LED SN2 :

• Clignote 3x ;

TEMPS / DÉLAI D'ÉCLAIRAGE DE GARAGE

Réglage du temps d'extinction du module relais d'éclairage de garage lorsque le portail atteint la fin de course de fermeture ou du temps d'attente avant que le portail ne commence à s'ouvrir après l'activation du module relais connecté à la sortie "LIGHT".

Pour le temps d'éclairage du garage :
Le réglage va de 0 à 6 niveaux, temps maximum de 4 minutes.
Fonctionnement : L'éclairage du garage s'allume chaque fois que le portail est en mouvement ou ouvert pour une nouvelle commande, et s'éteint lorsque le portail est complètement fermé et après l'écoulement du temps programmé.

Pour le délai d'ouverture avec signal activé :
Le réglage va de 7 à 10 niveaux, temps maximum de 15 secondes.
Fonctionnement : Lorsque le portail est complètement fermé et qu'il reçoit une commande pour le cycle d'ouverture, le signal s'allume et reste allumé pendant le temps défini, puis le moteur est activé. Le signal s'éteint à la fin du cycle de fermeture du portail ou lorsqu'une nouvelle commande est reçue par l'émetteur pendant le temps de délai.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x sans appuyer sur le bouton CMD ;
2. Appuyer 4x sur CMD puis sur GRV pour accéder à la fonction ;
3. Appuyer sur GRV pour augmenter le temps d'extinction de l'éclairage de garage ou sur CMD pour diminuer ;
4. Pas de temps de 40 secondes ;
5. Le temps maximum pour l'éclairage de garage est de 4 minutes ;
6. Les temps de réglage du délai sont 3s, 7s, 11s ou 15s ;
7. Retirer le cavalier PROG.

Niveaux

0 - signal
1 - 40s
2 - 80s
6 - 240s
7 - 3s
8 - 7s
9 - 11s
10 - 15s (maximum)

SIGNALISATION LED SN1 :

• Clignote 1x lorsqu'un bouton est reconnu comme pressé ;
• Clignote continuellement pour le temps minimum, niveau 0 ;
• Reste allumé au temps maximum ;
• Clignote 1x à chaque niveau, ex : niveau 6, le voyant clignote 6x.

SIGNALISATION LED SN2 :

• Clignote 4x ;

INVERSION

Le bouton-poussoir ou la commande de l'émetteur permet d'opérer pendant le parcours de fermeture du portail pour l'inversion.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x sans appuyer sur le bouton CMD ;
2. Appuyer 5x sur CMD puis sur GRV pour accéder à la fonction ;
3. Appuyer sur GRV active l'inversion et sur CMD la désactive ;
4. Retirer le cavalier PROG ;

SIGNALISATION LED SN1 :

• Clignote 1x lorsqu'un bouton est reconnu comme pressé ;
• Clignotement continu : inversion désactivée ;
• Reste allumé : inversion activée ;

SIGNALISATION LED SN2 :

• Clignote 5x ;

FREIN

Lorsqu'une commande d'arrêt du moteur est donnée, le frein est activé avec la possibilité de régler sa sensibilité.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x sans appuyer sur le bouton CMD ;
2. Appuyer 6x sur CMD puis sur GRV pour accéder à la fonction ;
3. Appuyer sur GRV pour augmenter la sensibilité du frein ;
4. Appuyer sur CMD pour diminuer la sensibilité du frein ;
5. À la valeur minimale, le frein est désactivé, avec la possibilité d'ajuster 10 niveaux de sensibilité.

SIGNALISATION LED SN1 :

• Clignote continuellement pour le réglage minimum, frein désactivé ;
• Clignote 1x pour chaque incrément de sensibilité, avec une valeur maximale de 10 ;

FORCE (EMBRAYAGE ÉLECTRONIQUE)

Régler la force de fonctionnement du moteur. Pour que l'utilisation de ce dispositif de détection de sécurité soit efficace, procéder comme suit :

• Après l'installation correcte de l'automatisation du portail, régler l'embrayage électronique ; de manière à ce que la force soit le minimum requis pour déplacer le vantail du portail sur toute sa course, à l'ouverture et à la fermeture ;
• À la fin du réglage, tester la fonction en bloquant le mouvement du portail en plaçant un objet rigide sur sa trajectoire.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x sans appuyer sur le bouton CMD ;
2. Appuyer 7x sur CMD puis sur GRV pour accéder à la fonction ;
3. Appuyer sur GRV pour augmenter la force ou sur CMD pour diminuer ;
4. Le niveau de force maximal est de 7 ;
5. Retirer le cavalier PROG ;

SIGNALISATION LED SN1 :

• Appuyer 1x lorsqu'un bouton est reconnu comme pressé ;
• Clignotement continu pour la force minimale, niveau 0 ;
• Reste allumé pour la force maximale, niveau 7.
• Clignote 1x selon le niveau sélectionné, ex : niveau 3, le voyant clignote 3x.

SIGNALISATION LED SN2 :

• Clignote 7x ;

Réglage de la fin de course
La fin de course est la distance restante pour atteindre l'arrêt mécanique.
L'unité de commande surveillera en permanence la position du portail et, lorsqu'elle atteindra cette limite, la vitesse de fonctionnement se réduira, atteignant l'arrêt mécanique en douceur.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x sans appuyer sur le bouton CMD ;
2. Appuyer 8x sur CMD pour la fin de course d'ouverture, ou appuyer 9x sur CMD pour la fin de course de fermeture, puis sur GRV pour accéder à la fonction ;
3. Appuyer sur GRV pour déplacer la limite vers l'arrêt mécanique, en augmentant la distance ;
4. Appuyer sur CMD pour diminuer la distance jusqu'à la fin de course ;
5. À la valeur minimale, la fin de course est désactivée, sans réduction de vitesse, avec la possibilité d'ajuster 5 niveaux de sensibilité.

SIGNALISATION LED SN1 :

• Clignote 1x lorsqu'un bouton est reconnu comme pressé ;
• Clignote continuellement pour le réglage minimum, désactivé ;
• Clignote 1x pour chaque incrément de sensibilité, avec une valeur maximale de 5 ;
• Reste allumé à la valeur maximale.

SIGNALISATION LED SN2 :

• Clignote 8x pour l'ouverture ;
• Clignote 9x, pour la fermeture.

VITESSE DE FIN DE COURSE

L'unité de commande diminue la vitesse de fonctionnement dès qu'elle atteint la limite programmée. La vitesse est la même pour l'ouverture et la fermeture.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 commencera à clignoter 2x sans appuyer sur le bouton CMD.
2. Appuyer 10x sur CMD puis sur GRV pour accéder à la fonction ;
3. Appuyer sur GRV pour augmenter la vitesse ;
4. Appuyer sur CMD pour ralentir ;
5. À la valeur minimale, la fin de course est désactivée, elle n'entre pas en vitesse de ralentissement, avec la possibilité d'ajuster 11 niveaux de sensibilité.

SIGNALISATION LED SN1 :

• Clignote 1x lorsqu'un bouton est reconnu comme pressé ;
• Clignote continuellement pour le réglage minimum, désactivé ;
• Clignote 1x pour chaque incrément de sensibilité, avec une valeur maximale de 11 ;
• Reste allumé à la valeur maximale.

SIGNALISATION LED SN2 :

• Clignote 10x ;

ENREGISTRER DES ÉMETTEURS

Émetteurs PPA standard.

1. Portail arrêté, fermer le cavalier PROG, le voyant SN1 clignotera 2x
2. Appuyer sur le bouton de l'émetteur, le voyant SN2 commencera à clignoter chaque fois qu'il recevra un code valide ;
3. Appuyer et relâcher le bouton GRV ;
4. Relâcher le bouton de l'émetteur ;
5. Émetteur enregistré avec succès, les LED SN1 et SN2 clignotent ;
6. Bouton déjà enregistré, le voyant SN1 clignote 2x ;
7. Mémoire pleine, le voyant SN1 clignote 3x ;
8. Pour enregistrer un nouvel émetteur, revenir à l'étape 3 ;
9. Retirer le cavalier PROG pour terminer ;

SUPPRIMER UN PARCOURS

Rétablir le temps de parcours à 1 minute

1. Le portail doit être arrêté
2. Avec le cavalier PROG ouvert, appuyer sur le bouton GRV + pendant 3 secondes ;
3. Les LED SN1 et SN2 devraient clignoter, confirmant l'opération

SIGNALISATION SUPPLÉMENTAIRE SUR LES LED

• Démarrage et sortie du programme : Le voyant SN1 (rouge) clignote 1x, lentement
• Dernière commande - Ouverture : Le voyant SN2 (vert) clignote 3x rapidement
• Dernière commande - Fermeture : Le voyant SN1 clignote 4x rapidement
• Photocellule déclenchée : Le voyant SN1 reste allumé.

DIAGRAMME DE CONNEXIONS ÉLECTRIQUES
