MANUEL TECHNIQUE

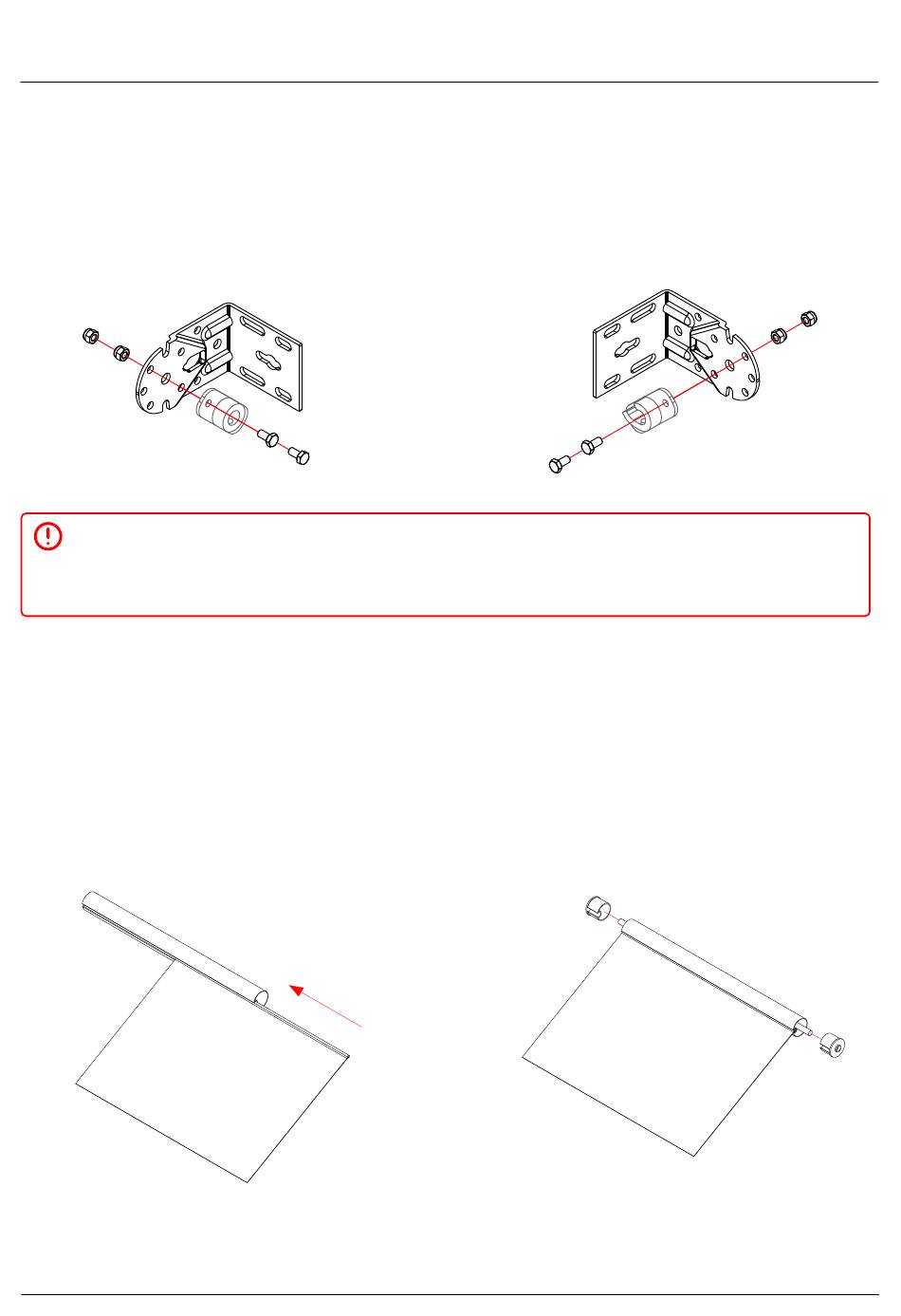

4. Instructions de montage
4.1 Assemblage du support
Fixez le spring-holder fixation closed avec le code 120376 au
support gauche et fixez-le avec les vis DIN M6x12 et les écrous
DIN 985 M6.
Important
Respectez toujours cette position des supports dans l'assemblage (côté droit ouvert et côté gauche fermé), en laissant toujours le
trou fileté des fixations du support de ressort sur la face inférieure de la pièce.
4.2 Assemblage du tube d'enroulement
Insérez d'abord une canette dans l'œillet de la toile. Ensuite, insé-
rez la toile dans l'œillet du tube d'enroulement.
Enfin, insérez une cheville à chaque extrémité du profilé et fixez le
tissu à l'aide de vis DIN 7505A M5x40.
Fixez ensuite la fixation à ressort avec le code 120375 à la
fixation droite et fixez-la avec les vis DIN M6x12 et les écrous
DIN 985 M6.
Insérez le ressort dans le tube d'enroulement, puis fixez les doui-
lles aux extrémités de l'Axe.
ENTRETOLDO
7
