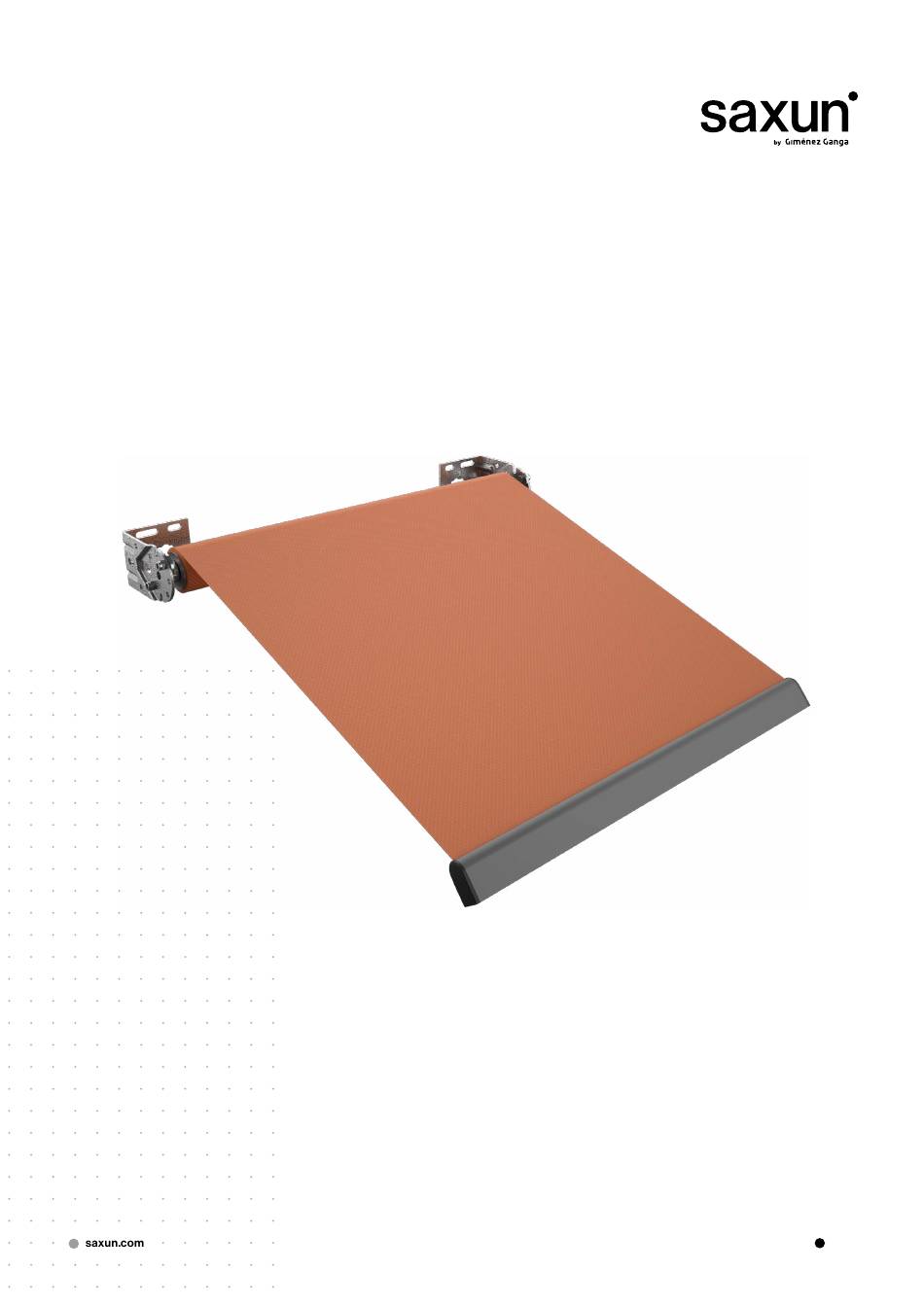

- Page 1 Manuel Technique Entretoldo...
- Page 3 Index 1. Recommandations générales de sécurité ...................... 4. 2. Découpes ..................................5 2.1 Entretoldo ......................................5 2.2 Profils ........................................5 3. Dimensions de fabrication ............................ 6 3.1 Distance entre les supports ................................6 3.2 Supports ........................................ 6. 4. Instructions de montage ............................7 4.1 Assemblage du support ..................................
- Page 4 - Ce manuel décrit l'installation des composants du produit et ren- En cas de doute, veuillez contacter l'assistance technique de voie aux manuels d'installation de la commande électrique. Vous Saxun. pouvez compléter ce manuel, si nécessaire, avec les instructions des composants supplémentaires qui ne sont pas décrits dans le Vous ne devrez en aucun cas installer un produit détérioré...
- Page 5 Ancrage machine étroit 65mm Couvercle à bâton unique sans trou 022368 022104 Fixation par ressort - Support - fermé Bâton unique en aluminium 120376 022125 2.2 Profils Axe Ø43,5 mm Pergola simple en aluminium (inclus dans le kit entretoldo) 022125 120326...
- Page 6 3. Dimensions de fabrication Dimensions de l'ensemble : Sortie maximale de la mezzanine : 4m. Ligne= 580 mm Axe= 520 mm 3.1 Distance entre les supports 574 mm 3.2 Supports 20 20...
- Page 7 MANUEL TECHNIQUE ENTRETOLDO 4. Instructions de montage 4.1 Assemblage du support Fixez le spring-holder fixation closed avec le code 120376 au Fixez ensuite la fixation à ressort avec le code 120375 à la support gauche et fixez-le avec les vis DIN M6x12 et les écrous fixation droite et fixez-la avec les vis DIN M6x12 et les écrous...
- Page 8 Enroulez la toile dans ce sens sur le tube d'enroulement. 4.3 Assemblage du profilé final Insérez un peigne dans l'œillet de la toile. Insérez ensuite la toile à travers le profilé d'extrémité. Enfin, fixez la lame finale à l'aide des vis DIN 7982 4,2x50 et appuyez sur les profils finaux.
- Page 9 MANUEL TECHNIQUE ENTRETOLDO 5. Instrucctions d'installation 5.1 Installation sur le support Insérez le boulon à ressort dans le support gauche préalable- Insérez ensuite le boulon droit dans le support droit préalable- ment fixé à la surface (vis non incluses). ment fixé à la surface (vis non fournies).
- Page 10 Notre engagement envers Démontage et élimination du l'environnement produit L’un des objectifs de Saxun est de faire preuve d’un compor- Pour démonter ce produit, un certain nombre de mesures de tement socialement responsable. Cet engagement envers précaution doivent être prises. Tenez compte des avertissements l'environnement implique une amélioration continue des mesures...
- Page 11 MANUEL TECHNIQUE ENTRETOLDO Attention Faites toujours preuve d'une grande prudence. Utilisez des outils appropriés et en parfait état. •Étape 6 •Étape 1 Retirez les douilles de l'Axe et enlevez la Toile. Desserrez et retirez les goujons des fixations de support des ressorts pour relâcher la tension des ressorts.
- Page 12 Ce symbole signifie que le produit ne doit pas être jeté avec les ordures ménagères,car il doit être collecté séparé- ment pour être récupéré, réutilisé ou recyclé conformément à la réglementation locale en vigueur. Conformément aux art. 4 et 13 du Décret royal 110/2015, du 20 février, sur les déchets d'équipements électriques et électroniques ;...
- Page 13 MANUEL TECHNIQUE ENTRETOLDO Câblage Le recyclage des câbles électriques permet d'éviter la contamination causée par ces éléments. Son recyclage permet l'utilisation ultérieure du cuivre, de l'aluminium et du laiton des câbles une fois qu'ils ont été séparés du plastique qui les recouvre.
- Page 14 Giménez Ganga, S.L.U. Polígono Industrial El Castillo C/ Roma, 4 • 03630 Sax (Alicante) • España saxun.com...
