Timbren DRFPM Instructions De Montage

01/24/25
DRFPM

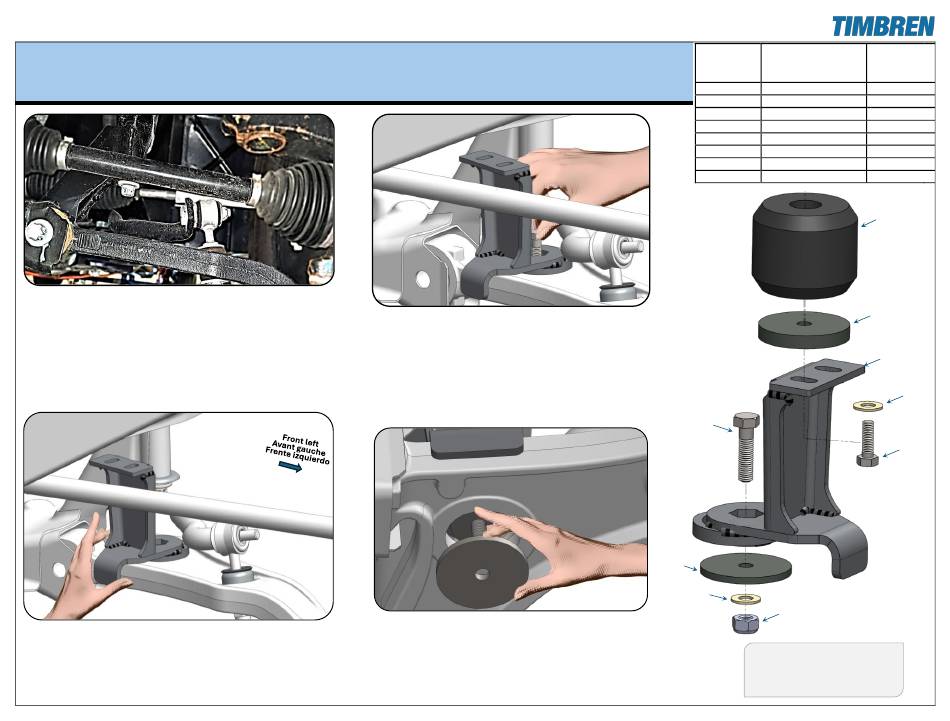

Step 1: Raise vehicle safely, turn wheels left to install left kit,
right to install right kit, and install from front.
Étape 1: Soulevez le véhicule en toute sécurité, tournez les
roues à gauche pour installer le kit gauche, à droite pour installer
le kit droit, et installez depuis l'avant.
Paso 1: Levante el vehículo de manera segura, gire las ruedas
a la izquierda para instalar el kit izquierdo, a la derecha para
instalar el kit derecho, e instale desde el frente.
Step 2: Place bracket (#3) on control arm, aligning it with hole
in control arm.
Étape 2: Placez le support (#3) sur le bras de contrôle, en
l'alignant avec un trou dans le bras de contrôle.
Paso 2: Coloque el soporte (#3) en el brazo de control,
alineándolo con un agujero en el brazo de control.
Step 3: Insert bolt (# 6) through bracket into control arm.
Étape 3: Insérez le boulon (# 6) à travers le support dans
le bras de contrôle.
Paso 3: Inserte el perno (# 6) a través del soporte en el
brazo de control.
Step 4: Align disc (#7) underneath control arm with bolt
coming through top.
Étape 4: Alignez le disque (#7) sous le bras de contrôle
avec le boulon passant par le haut.
Paso 4: Alinee el disco (#7) debajo del brazo de control
con el perno que atraviesa la parte superior.
Turn page ➔ Tourner la page ➔ Voltear la página➔
Front suspension package
REFERENCE
RÉFÉRENCE
ensemble de suspension avant
REFERENCIA
paquete de suspensión delantera
1
2
3
Front left
Avant gauche
4
Frente izquierdo
5
6
7
8
6
Left bottom
Bas gauche
Parte inferior izquierda
7
4
PART NO. QUANTITY
NUMÉRO DE PIÈCE QUANTITÉ
NÚMERO DE PIEZA CANTIDAD
A00180-65W00 2
A16251-003 2
K11039-003 2
F40030-086 4
F11504-350 2
F11538-350 2
A16250-003 2
F31051-350 2
1
2
3
4
5
8
Overall kit height:
7-1/4"
Hauteur totale du kit:
Altura total del kit
DRFPM PAGE 1 OF 2
