Caractéristiques du
Velineon 3500
Type : Sans balais et sans capteur
RPM/volts : 3500 (10 tours)
Type d'aimant : Aimants frittés en
néodyme résistants à de très hautes
températures
Type de raccordement : Boule de 3,5mm
Taille du câble : Calibre 12
RPM maximum : 50,000
Calibre : 36mm (1,42 po) (taille 540)
Longueur : 55mm (2,165 po)
Poids : 262g (9,24 onces)
Diagramme de câblage du moteur et
du contrôleur de vitesse
PILE
Moteur
+ Positif
– Négatif
12 • MINI XRT
SYSTÈME RADIO TQ DE 2.4GHz DE TRAXXAS
Ce modèle est muni du plus nouveau transmetteur TQi
de 2,4GHz avec mémoire du modèle de Traxxas Link
transmetteur dispose de deux canaux par l'intermédiaire
desquels il commande l'accélération et la direction. Le récepteur
à l'intérieur du modèle a 5 canaux de sortie. Votre modèle est
muni d'un servo et d'un contrôleur de vitesse électronique.
TRANSMITTER AND RECEIVER
Bouton de réglage
Témoin DEL rouge/vert
Voir plus de renseignements
à la page 31
Bouton de
menu
Réglage
de la
direction
Bouton
multifonctionnel
Accélérateur
Bouton de
connexion
Commutateur
Compartiment pile
d'alimentation
** Port de capteur accessoire à utiliser avec la base d'arrimage du TQi (voir plus de renseignements sur Traxxas.com et dans les matériels fournis)

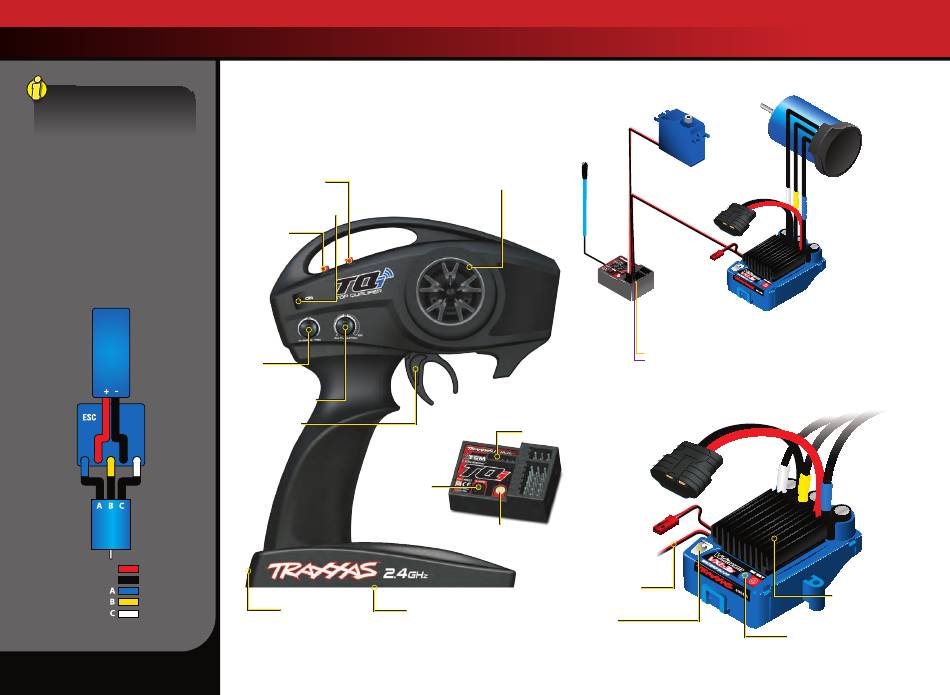

DIAGRAMME DE CÂBLAGE DU MODÈLE
. Le
™
Volant
Antenne
Raccord de ventilateur
(à usage facultatif)
V/T - Port du capteur de tension/
température
RPM - Port du capteur rpm
BATT/
CH5 - Pile/Canal 5*
CH4 - Canal 4*
CH3 - Canal 3*
CH2 - Commande de vitesse
CH1 - Servodirection
CH1 - Canal 1*
*Non utilisé
CONTRÔLEUR DE VITESSE
ÉLECTRONIQUE VXL-3s
Port d'expansion
Connecteur haut courant
de capteur
**
de Traxxas (mâle)
à la pile
Raccord de
DEL
ventilateur
(à usage facultatif)
Câble de
récepteur
(fil RX)
DEL
Moteur sans balais
(voir les consignes sur le
câblage correct du moteur
dans la barre latérale)
Canal 1
Servodirection
Connecteur haut
courant de Traxxas
(mâle)
à la pile
†
Canal 2
†
Commande de vitesse
électronique
†
Ports de capteur accessoire à utiliser avec les capteurs standard de télémétrie pour la tension/température et
RPM (voir plus de renseignements sur Traxxas.com et dans les matériels fournis)
Plaque de
refroidissement
Bouton EZ-Set
(Bouton marche-arrêt)
Au moteur
