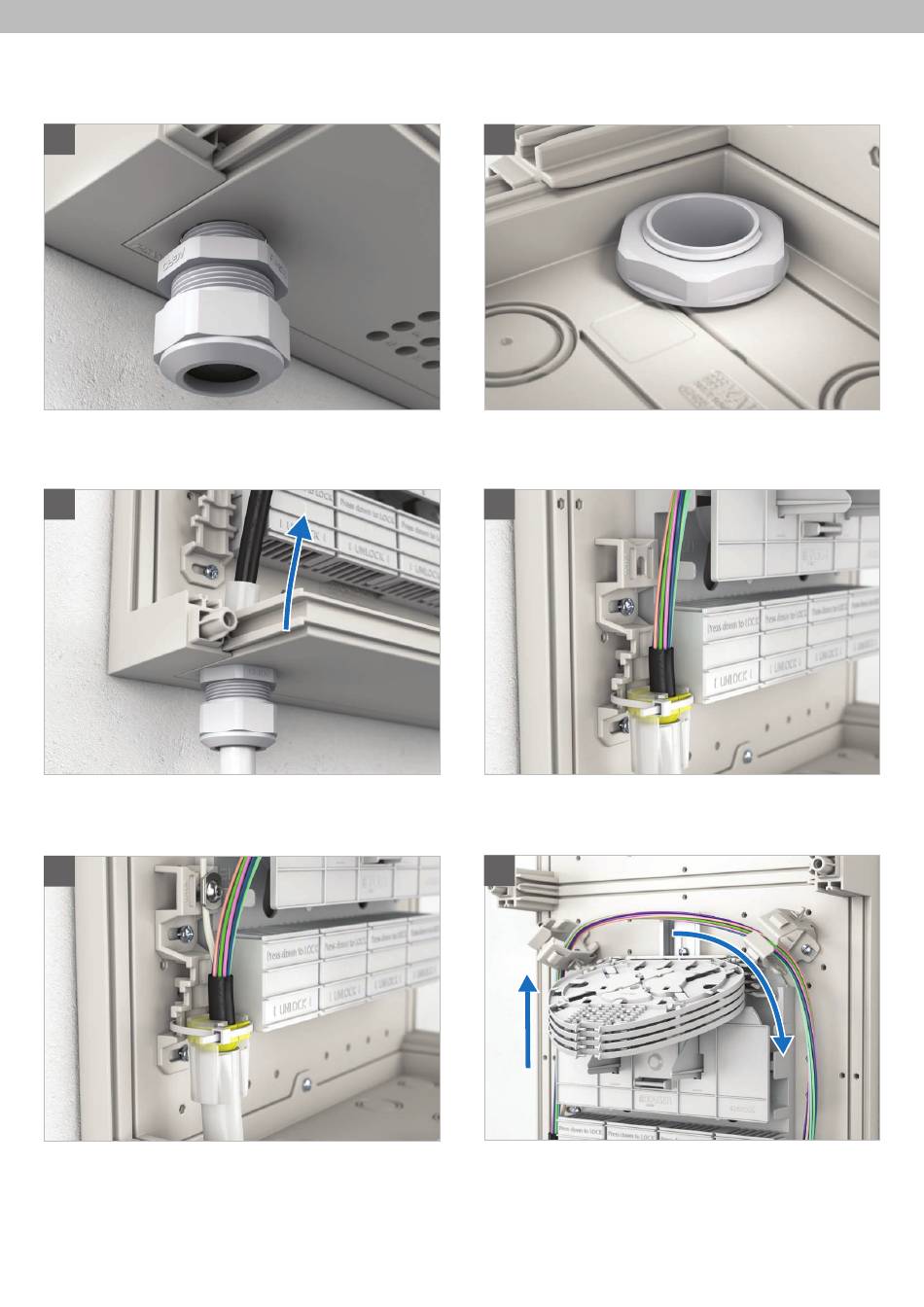

2 − Montage du boîtier FlexBox
5
Insérer un presse-étoupe adapté (prendre en considération le
diamètre du tube)
3 − Introduction / Préparation du câble du client
1
Introduire le câble principal et le microtube (7/10/12/14/16
mm) par le presse-étoupe et serrer ce dernier
3
Fixer le dispositif d'arrêt de gaz (microtube) sur la décharge de
traction (fournisseur) à l'aide d'un attache-câble et fixer le FRP
sur la tête en T de la décharge de traction (fournisseur)
12
6
Visser le contre-écrou sur le presse-étoupe et le serrer (couple
de serrage admissible : 6 Nm)
2
Adapter le câble principal à la bonne longueur de câble
4
Fixer les faisceaux de câbles individuels en surlongueur sur les
supports de câbles
