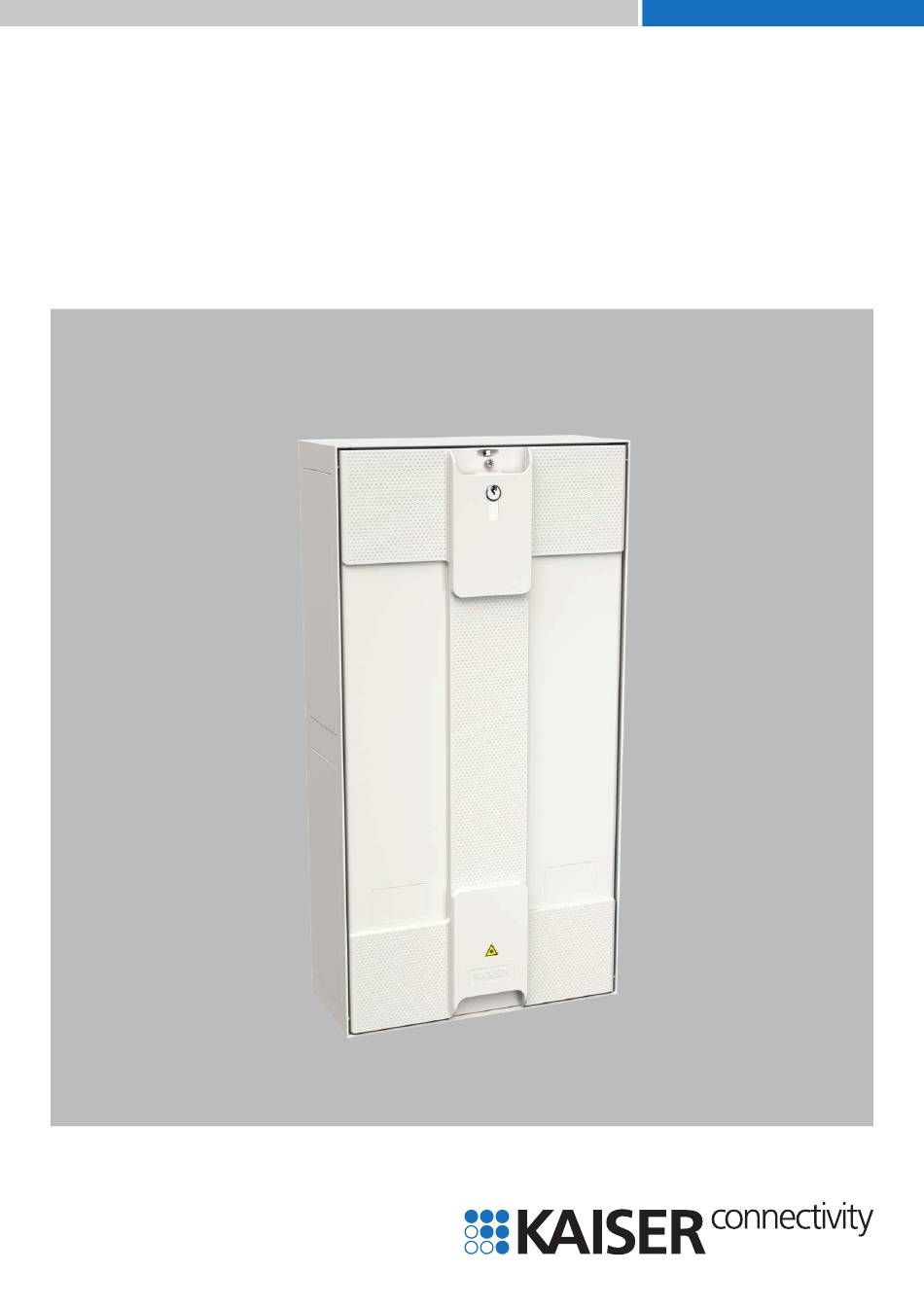

- Page 1 Boîtier de raccordement domestique (BEP) FlexBox Instructions de montage AGRO AG CH-5502 Hunzenschwil Tel. +41(0) 62 889 47 47 · Fax +41(0)62 889 47 50 www.agro.ch · info@agro.ch Member of KAISER GROUP...
- Page 2 1 − Préparation du boîtier...
- Page 3 60825-1:2015-07 Utilisation et application Le boîtier de raccordement domestique (BEP) Compact de Kaiser Connectivity peut aussi s’utiliser comme point terminal de la fibre optique ou comme répartiteur d’étage/d’immeuble. Grâce à son individualité, il convient aux maisons individuelles et aux immeubles à plusieurs habitations Il intègre le standard de sécurité...
- Page 4 Description du produit Boîtier de raccordement domestique (BEP) FlexBox | Art-Nr 42400XX Données techniques du produit Dimensions extérieures Hauteur = 560 mm, largeur = 290 mm, profondeur = 122 mm Couvercle Hauteur = 550 mm, largeur = 283 mm, profondeur = 12 mm A : 8 x gaufrage M20/M25 et gaufrage en boucle B : 4 x gaufrage M20/25 et introduction de câble/câble de brassage...
- Page 5 La livraison comprend Article | Nombre Art-no AT29004 / AT29002 Cassette d’épissure | 2 x 4 4265005 Mélangeur | 1 4240010 Porte-câbles | 4 1571420 | 8220 Trou de vissage | 1 x 20 AT29003 Couvercle de cassette d’épissure 4240015 Couvercle de boîtier | 1...
- Page 6 Outils et accessoires requis Tournevis (TX 20, 30) Cheville (à définir sur site selon le type de mur) 4x rondelles (20 mm) Foret et foret étagé – Accessoires modulaires (modules muraux) Module mural A Art-no 424002 Gaufrage M20/M25 et gaufrage en boucle Module mural B Art-no 424003 Gaufrage M20/25 et introduction de câble/câble de brassage...
- Page 7 Cassettes d’épissure Cylindre de fermeture Art.-no. AT29002, HS à rétracter Art-no 821-8638 Art.-no. AT29004, CSS à sertir Demi-cylindre profilé 30/10m avec fermeture A ou B Jeu de 4 pièces, 4 mm de hauteur Mélangeur Pigtails Art-no 4265005 Art-no 4262002 Décharge de traction de la fibre Jeu de 4 pigtails LC/APC optique Elément de couverture...
- Page 8 1 − Préparation du boîtier FlexBox Ouvrir / dévisser. Ôter le couvercle Dévisser les vis du haut Ôter le haut 2 − Montage du boîtier FlexBox – 21 Montage du fond du boîtier Alternative Méthode alternative: Ouvrir les trous de vis (trous de montage) à la face intérieure (en haut à...
- Page 9 Alternative Méthode alternativ: Plaquer le fond du boîtier contre le mur et la mettre à niveau à Monter les pattes de fixation (art no. 4240013) (au dos du l’aide d’un niveau à bulle boîtier) Alternative Autre manière de faire : Marquer les trous de vis avec un crayon gris Marquer les pattes de fixation avec un crayon de papier.
- Page 10 2 − Montage du boîtier FlexBox Plaquer le fond du boîtier contre le mur et visser les vis dans les chevilles à travers les rondelles – 22 Montage du rail oméga, du mélangeur et du support de cassette d’épissure En option En option En option: Placer le rail oméga dans le fond du boîtier et le...
- Page 11 2 − Montage du boîtier FlexBox – 23 Montage du module mural Placer le module mural dans l’ouverture de votre choix (6 x Placer le module mural dans l’ouverture de votre choix (6 x ouvertures) dans le fond du boîtier ouvertures) dans le fond du boîtier (module mural C)...
- Page 12 2 − Montage du boîtier FlexBox Insérer un presse-étoupe adapté (prendre en considération le Visser le contre-écrou sur le presse-étoupe et le serrer (couple diamètre du tube) de serrage admissible : 6 Nm) 3 − Introduction / Préparation du câble du client Introduire le câble principal et le microtube (7/10/12/14/16...
- Page 13 3 − Introduction / Préparation du câble client En option En option En option: Ouvrir la décharge de traction (couvercle) et retirer En option: Retirer le couvercle du mélangeur les joints en caoutchouc mousse En option En option En option: Occuper les divers niveaux de la décharge de trac- En option: Presser ensuite le capuchon sur la décharge de tion selon le nombre de faisceaux de câbles et les munir des traction et le bloquer...
- Page 14 4 − Introduction / Préparation du câble – 41 Montage du câble client dans le module mural B Fixation des câbles individuels via la décharge de traction Introduire le câble client à partir du microtube de manière (client) structurée dans un porte-câble et fixer le câble sur ce dernier. –...
- Page 15 4 − Introduction / Préparation du câble client Occuper les divers niveaux de la décharge de traction et les Presser ensuite le capuchon sur la décharge de traction et le munir des joints d’étanchéité bloquer – 4.3 Spleissvorgang Passer les fibres individuelles du côté gauche (à travers le mé- Passer les fibres individuelles du côté...
- Page 16 5 − Fermer le boîtier Placer les dômes du haut du boîtier sur les dômes du fond du Poser le couvercle sur le haut du boîtier boîtier et visser Veiller à ce que la fente qui se trouve à l’intérie- ur du cadre soit placée vers le bas Optional Optional: Avant la fermeture monter un demi-cylindre profilé...
