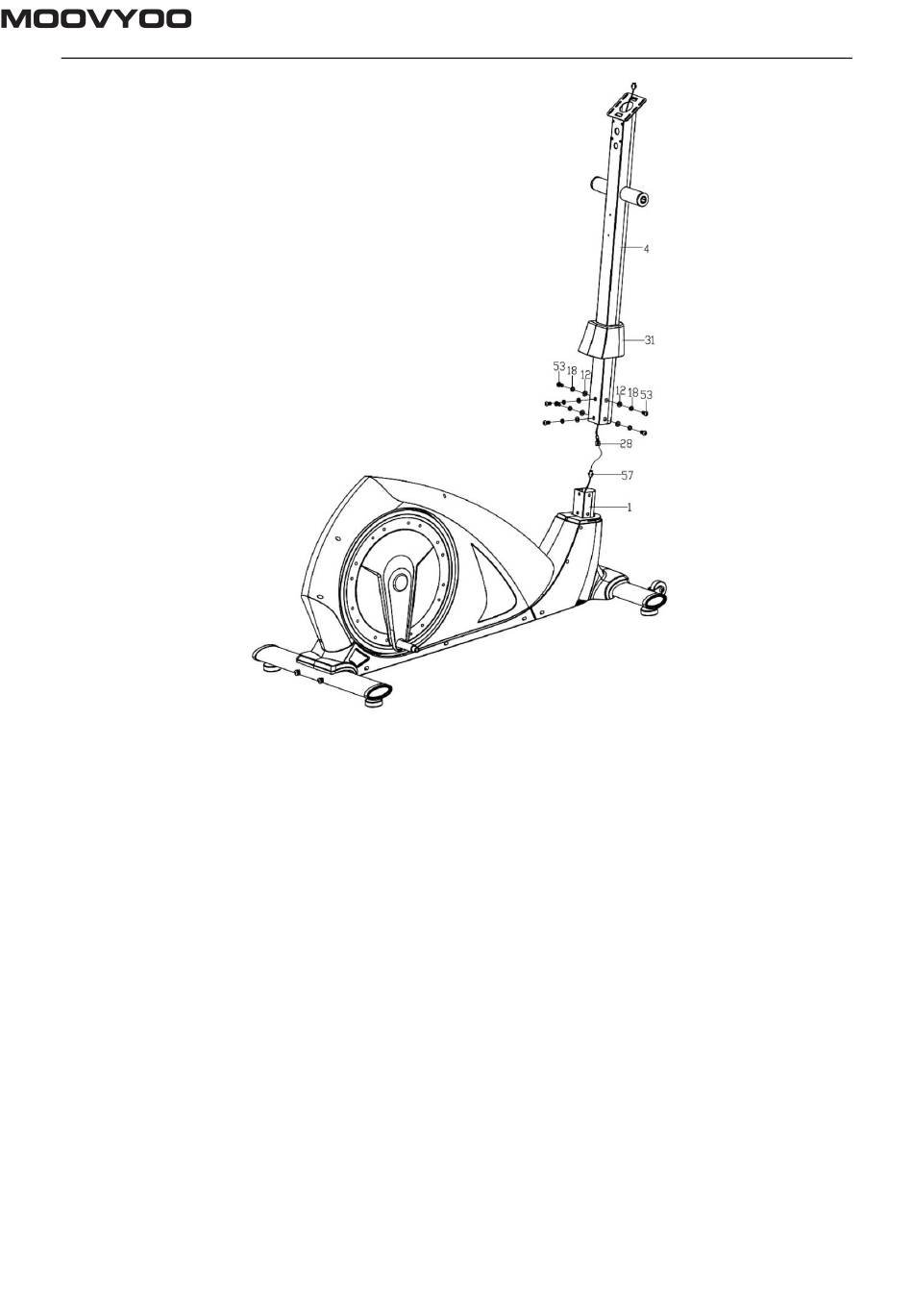

Etape 3
Déchargez le boulon à six pans creux (53), la rondelle élastique (18), la rondelle plate (30) du bras
mobile bas (7L/R), fixez le bras mobile bas (7L/R) sur l'axe long bras (56) du potence avant guidon
(4) avec le boulon à six pans creux (53), la rondelle élastique (18), la rondelle plate (30) et la
rondelle ondulée (21), comme illustré. Ne serrez pas les boulons ci-dessus avant d'avoir terminé
l'assemblage.
Fixez les supports de pédale (8L/R) sur la manivelle (20) avec le boulon Allen (26), la rondelle
élastique (25) et la rondelle plate (38). Ne pas serrer les boulons ci-dessus avant d'avoir terminé
l'assemblage.
Relier le bras mobile bas (7L/R) et les supports de pédale (8L/R) respectivement avec le boulon
hexagonal (37), la rondelle plate (12), les entretoises du bras oscillant (39) et l'écrou en nylon (27)
comme indiqué.
Fixer fermement les boulons Allen (37&53), les boulons hexagonaux (37) et les écrous en nylon (27)
mentionnés ci-dessus ;
Fixer le cache du bras avant (36L/R) sur les supports de pédale (8L/R) à l'aide des vis à tôle Phillips
(35). Ensuite, mettez le cache (41 & 32) comme indiqué ;
Fixez les repose-pieds (34L/R) sur les supports de (8L/R) et sécurisez-la avec les boulons hexagonaux
(33) et les rondelles plates (12).
- 8 -
