Consignes de montage :

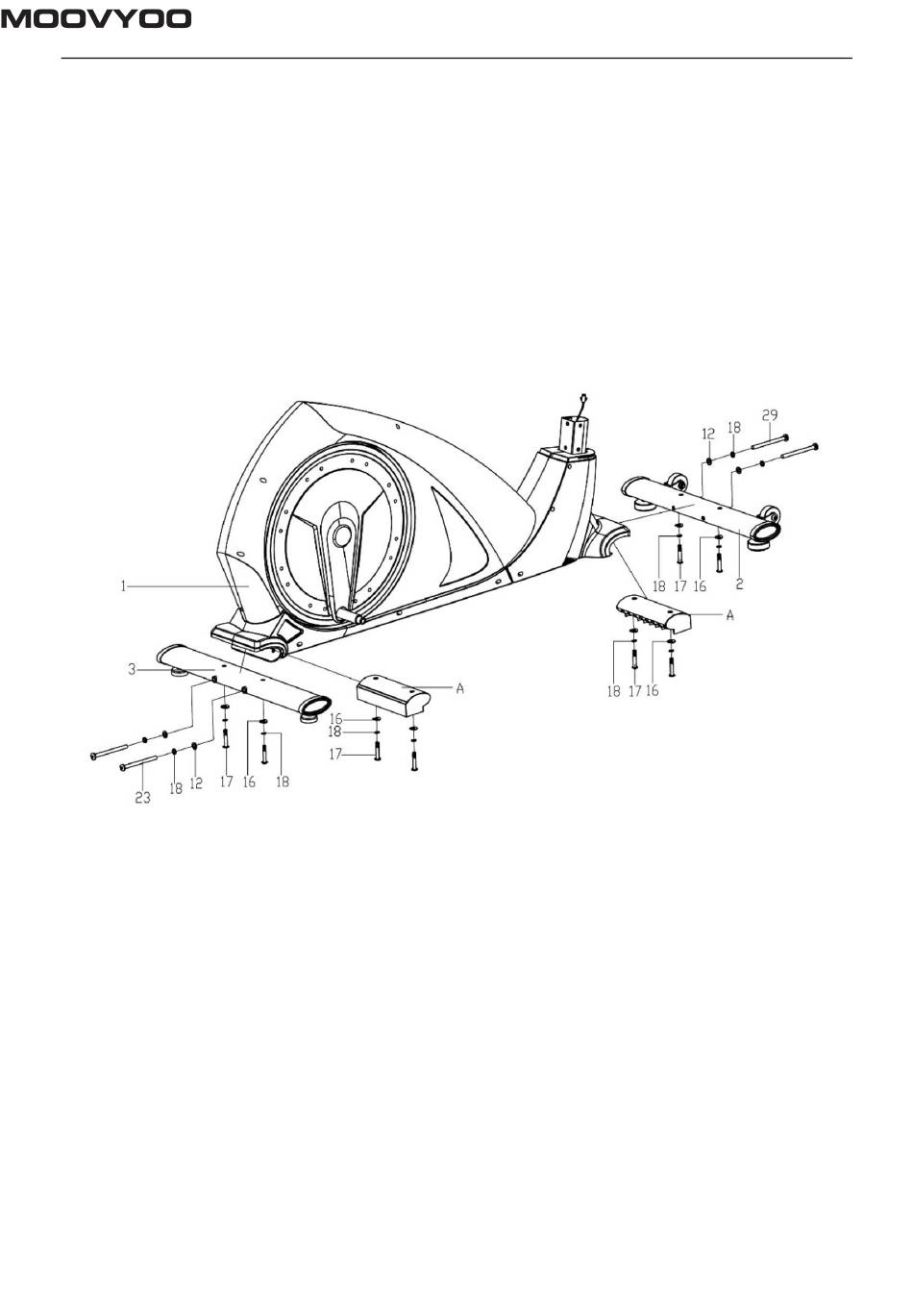

Etape 1
Retirer les stabilisateurs en plastique (A), les boulons Allen (17), les rondelles élastiques (18) et les
rondelles en arc (16) du stabilisateur avant (2) et du stabilisateur arrière (3).
Installer le stabilisateur avant (2) sur le cadre principal (1) avec les boulons Allen (17), les rondelles
élastiques (18) et les rondelles en arc (16) ci-dessus. Boulon Allen (29) Rondelle élastique D8(18)
Rondelle plate (12) comme illustré.
Installer le stabilisateur arrière (3) sur le châssis principal (1) avec les boulons Allen (17), les
rondelles élastiques (18) et les rondelles en arc (16) ci-dessus.
Etape 2
Insérer le cache potence (31) sur la potence avant guidon (4) comme indiqué.
Dévissez les boulons à tête cylindrique (53), les rondelles élastiques (18) et les rondelles plates (12)
de la potence avant guidon (4).
Connectez d'abord correctement le fil du capteur d'extension (28) au fil du capteur (57), puis
verrouillez la potence avant guidon (4) sur la section du cadre principal (1) à l'aide des boulons à
tête hexagonale (53), des rondelles à ressort (18) et des rondelles plates (12).
