Teleco WING LAN 11 Manuel D'installation

WING LAN 11

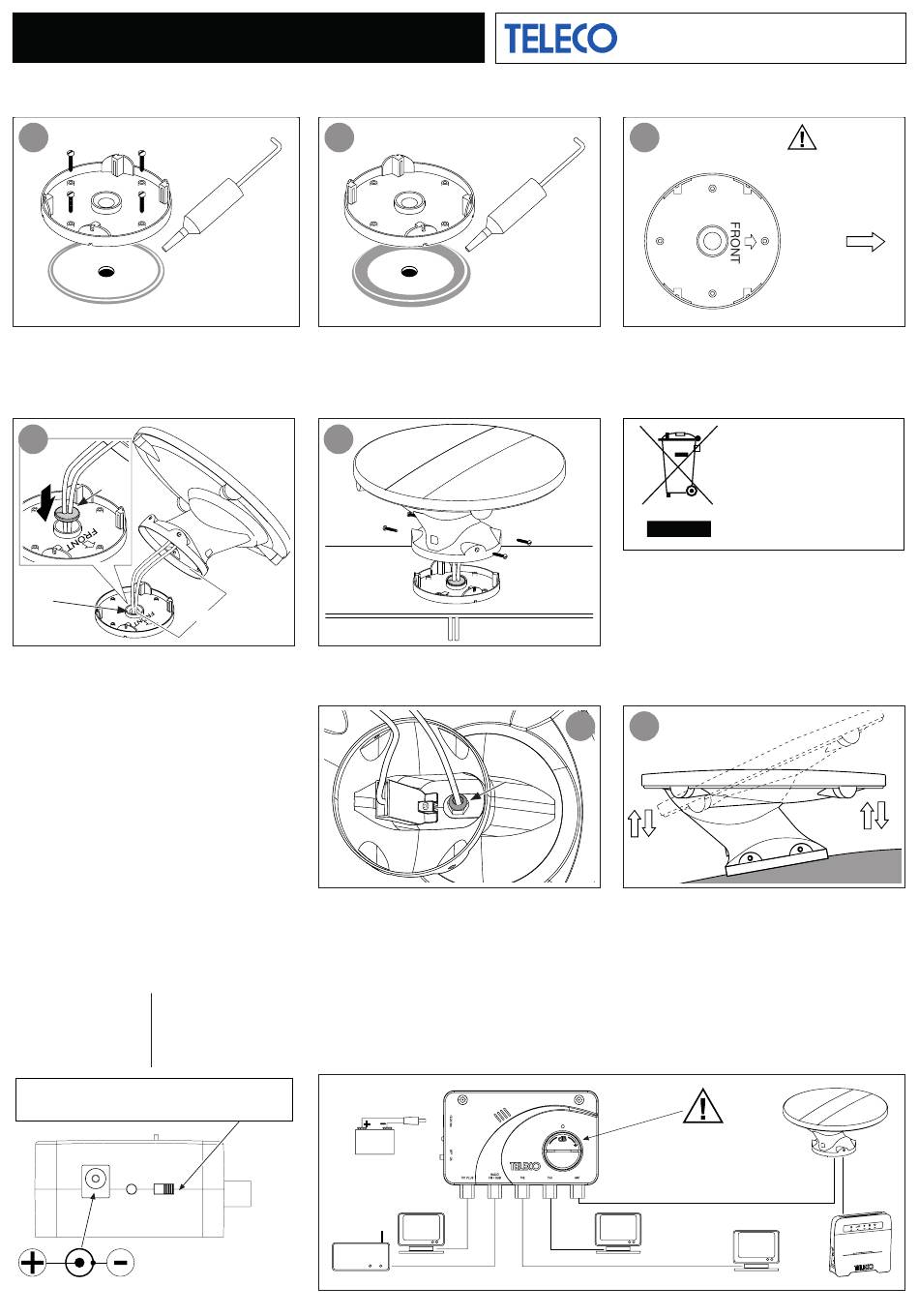

Installazione della base
1
SILICONE
La base dell'antenna può essere fissata al tetto con 4 viti (Fig. 1) oppure con SICAFLEX ad alta tenuta
(Fig. 2)
Fissaggio dell'antenna
4
B
A
20 cm
Inserire il cavo nel foro (A) e inserire la guarnizione
(B) per evitare infiltrazioni, lasciando circa 20 cm.
Variazione dell'inclinazione
dell'antenna.
Nel caso in cui il tetto del veicolo non sia piano
è consigliabile variare l'inclinazione dell'antenna
affinchè la stessa, una volta installata, si presenti
parallela al terreno. Infatti per ottenere il massimo
delle prestazioni l'antenna deve essere:
1) Lontana da ostacoli che possono limitare
il passaggio dei segnali televisivi (ad es.
bauliere, condizionatori ecc.)
2) In posizione orizzontale. È inoltre importante
tener presente che sotto agli alberi il segnale
televisivo si riduce notevolmente e quindi
la ricezione può diventare molto scadente o
addirittura nulla.
Collegamenti elettrici
Antenna 5G Amplificatore AT412 G5
Banda: 700-3000 MHz Banda: 40- 694 MHz
Guadagno: 5 dB TV1 PLUS - DAB 25 dB
TV2 - TV3 20 dB
Alimentazione: 12 - 24 Vcc
Se l'amplificatore é collegato alla batteria,
questo interruttore permette di spegnerlo
Alimentazione 12/24 Vcc
WINGLAN11_R02
Antenna TV omnidirezionale
2
5
Posizionare l'antenna sulla base ed avvitare le 4
viti di bloccaggio.
Svitare leggermente (un quarto di giro) il dado (A).
1) Tagliare il cavo dell'antenna alla lunghezza necessaria e applicare il connettore facendo attenzione che
nessun filo della calza vada a toccare l'anima del cavo.
2) Introdurre il connettore dell'antenna nell'apposito ingresso dell'amplificatore e collegare quindi gli apparecchi
TV con due spezzoni di cavo.
3) Collegare AT412 G5 ad una batteria a 12 (o 24) Volt, facendo ben attenzione a non invertire i morsetti + e -.
4) Osservando il televisore regolare la sensibilità dell'antenna ruotando l'apposita manopola "dB+" fino ad
ottenere la migliore immagine.
5) Collegare il cavo coassiale SMA all'ingresso antenna del router.
12 Vcc
TV
RADIO
Via E. Majorana 49 - 48022 Lugo (RA)
Tel. + 39 0545 25037 - Fax + 39 0545 32064
E.mail: info@telecogroup.com - www.telecogroup.com
3
SICAFLEX
Posizionare la base in maniera che la freccia
FRONT sia direzionata verso la parte anteriore del
veicolo.
6 7
A
Posare l'antenna sul tetto ed inclinarla fino a
renderla orizzontale. Avvitare nuovamente il dado
(A) e fissare l'antenna sulla base.
Esercitare una forza eccessiva sul
finecorsa della manopola durante
la sua rotazione, potrebbe
causarne la cottura
TV
ATTENZIONE
FRONTE DEL
VEICOLO
Riciclaggio: con lo scopo
di ridurre il più possibile lo
smaltimento dei rifiuti elettrici
ed elettronici, non
quest'apparecchio a fine vita
con gli altri rifiuti urbani non
separati, ma in un centro di
riciclaggio.
Attenzione
TV
gettare
