F
ANTENNE TV Á DOUBLE POLARITÉ

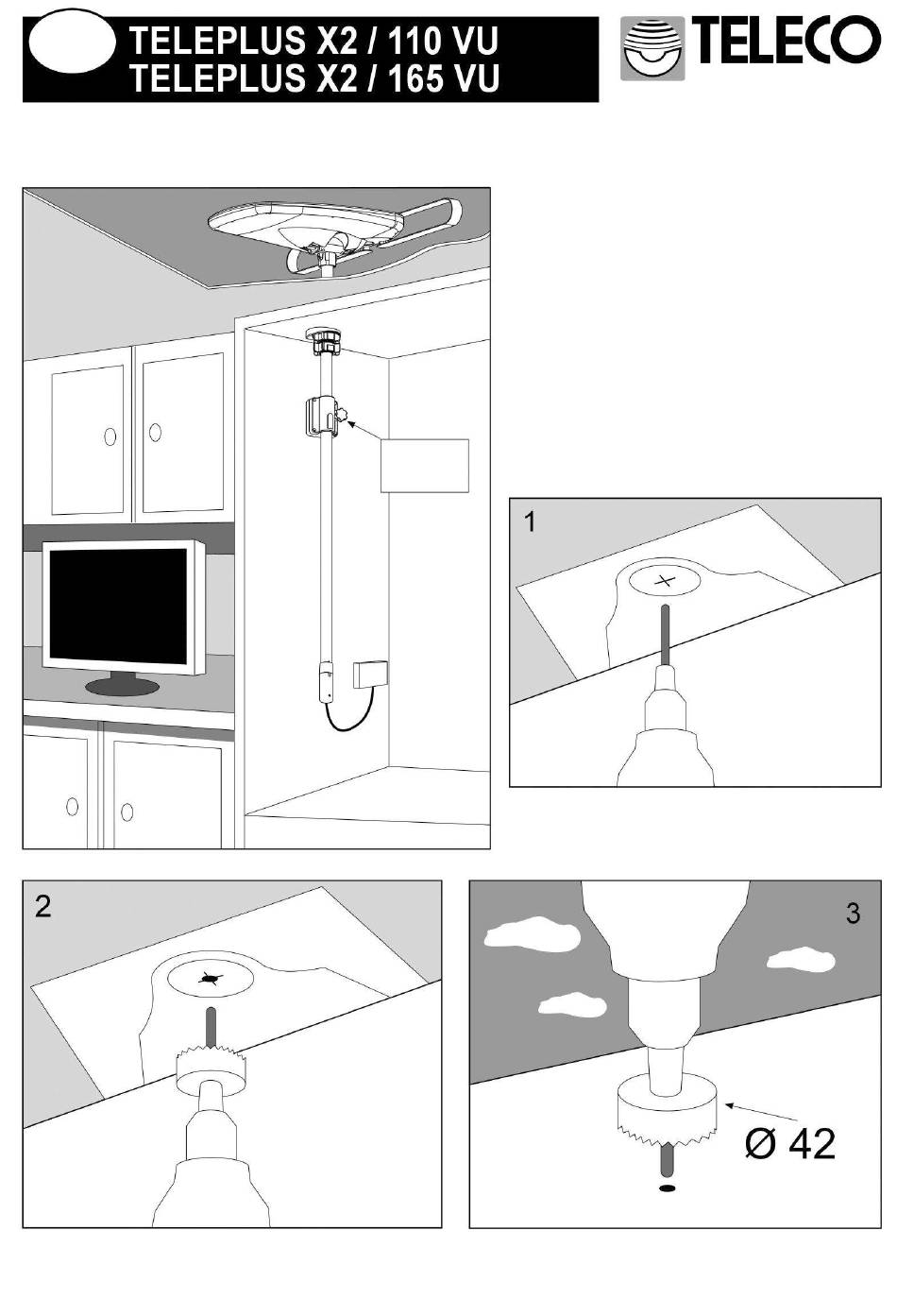

Montez un foret ø 42 et percez d'abord
la paroi interne
INSTRUCTIONS DE MONTAGE
L'antenne Teleplus X2 110VU/165VU
doit être installée près d'une paroi
verticale, où on peut fixer la prise
murale.
Attention:
Placez l'antenne loin des bords du
toit, de manière à ce que, quand le
véhicule est en mouvement, elle ne
Prise
dépasse pas à l'extérieur.
murale
Positionnez le gabarit de perçage.
Percez au milieu.
..puis la paroi externe.
Publicité
Manuels Connexes pour Teleco TELEPLUS X2/110 VU
Sommaire des Matières pour Teleco TELEPLUS X2/110 VU
- Page 1 ANTENNE TV Á DOUBLE POLARITÉ INSTRUCTIONS DE MONTAGE L'antenne Teleplus X2 110VU/165VU doit être installée près d’une paroi verticale, où on peut fixer la prise murale. Attention: Placez l’antenne loin des bords du toit, de manière à ce que, quand le véhicule est en mouvement, elle ne Prise dépasse pas à...
- Page 2 Fixez le mât à l’antenne par les 4 vis Introduisez le mât dans le trou ø 42 que fournies. vous avez percé sur le toit et appliquez une couche de silicone sous la douille. Bloquez la douille par les vis-tarauds (non fournies) Bloquez le passe-tube au plafond par la Superposez le joint en caoutchouc à...
- Page 3 Bloquez la bague sur l’entretoise en coin Vissez le bloque-mât. par les deux vis-tarauds 2.9X13 mm, non Ce bloque-mât doit être vissé à fond fournies. chaque fois qu’on veut bloquer l’antenne à une position donnée. Pour tourner ou sou- lever le mât, cette douille doit être desserrée. Introduisez l’écrou dans son siège sur l’arrière de la prise murale Montez la partie...
- Page 4 Tournez les 2 dipôles VHF Fixez l’ensemble de la prise à la paroi positionnez-les au siège prévu à cet effet et bloquez-les par les 4 boutons Vissez le câble coaxial au connecteur de l’antenne...
- Page 5 BRANCHEMENT DE L'AMPLIFICATEUR Branchez le câble qui sort du mât à l'entrée ANT de l'amplificateur. Connectez le connecteur TV de l'amplificateur au téléviseur à l'aide du câble prévu à cet effet. Branchez l'amplificateur sur une prise de 220 Volts ou bien sur une batterie en faisant attention à ne pas inverser les bornes + et –...
- Page 6 INSTRUCTIONS POUR LA RÉCEPTION DES SIGNAUX EN POLARITÉ HORIZONTALE OU VERTICALE Dans certaines régions des signaux télévisés sont transmis en polarité horizontale et d’autres en polarité verticale. Cette antenne peut être réglée tant en position horizontale que verticale tout simplement en tournant la poignée au fond du mât.
- Page 7 à la réparation de toutes les parties qui sont évaluées comme étant défectueuses selon le jugement de TELECO. La garantie est valable sur une période de 3 ANS après la date d'achat du produit. Pourtant, la garantie est valable uniquement si le client est en mesure de démontrer la date d'achat par le biais d'un document écrit (une facture...
