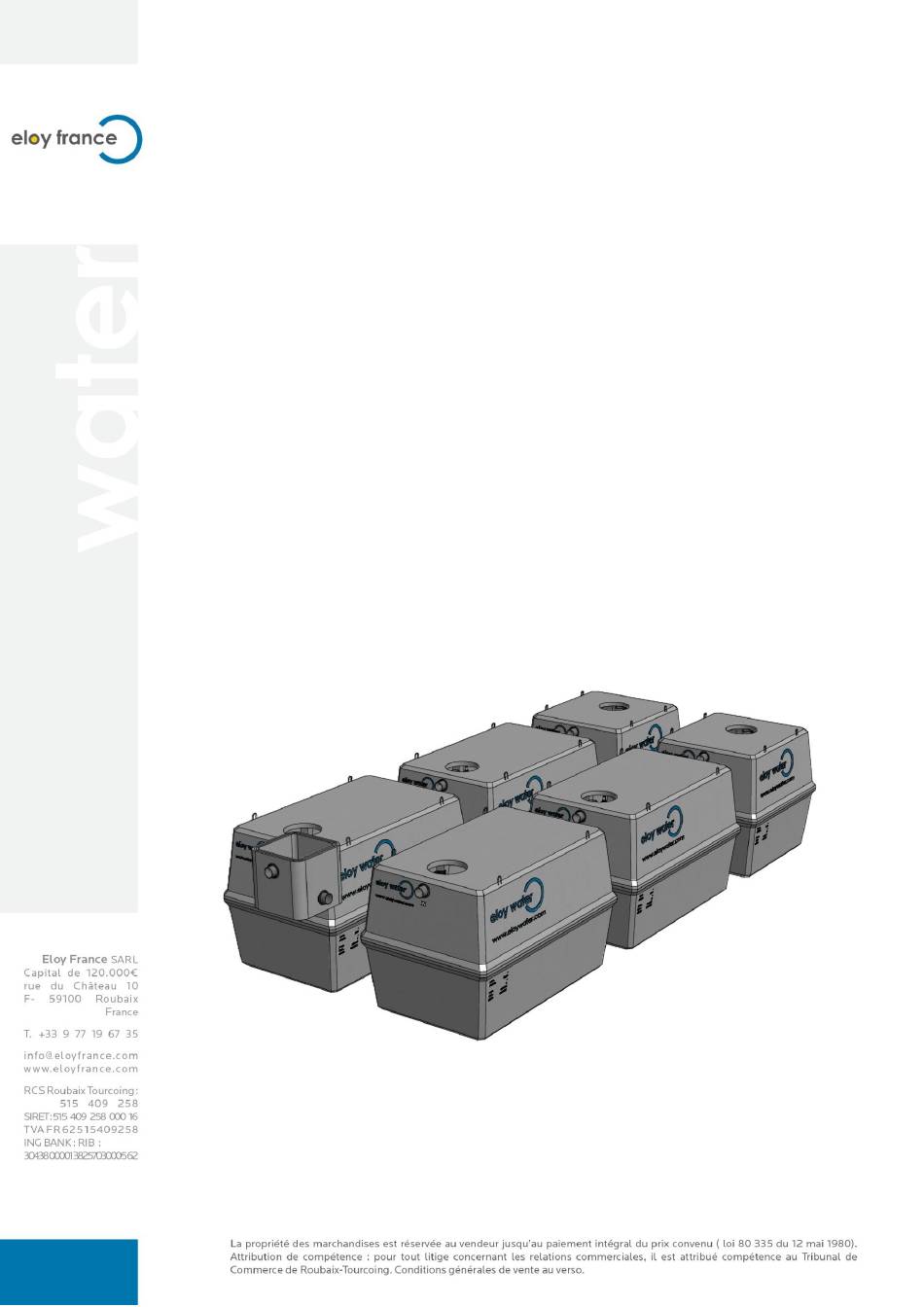

- Page 1 Manuel d’utilisation à l’usage du propriétaire d’une Oxyfix® C-90 CB 150 EH (6) - Guide de mise en œuvre- - Guide d’exploitation–...
- Page 2 Nous vous remercions de nous avoir fait confiance en choisissant l’Oxyfix® C-90 conçue par Eloy Water. Fabriquées en nos ateliers au départ d’un béton spécialement étudié, nos Oxyfix® C-90 sont à la fois plus légères, plus solides et plus étanches que les autres produits disponibles sur le marché.
- Page 3 Règles de sécurité Nous recommandons vivement de réserver strictement toute intervention sur la station Ŕ autre que ce que nous dénommons la « surveillance adaptée » dans nos contrats d’entretien Ŕ aux seuls techniciens spécialistes agréés par notre entreprise. Prévention des risques Le personnel au travail est requis de porter des EPI adaptés aux travaux à...
- Page 4 En termes de sécurité, les principaux risques liés à une station d’épuration sont définis ci-dessous. RISQUES BIOLOGIQUES Les eaux usées et les boues contiennent des bactéries et des virus pathogènes. Le contact direct des mains (et de toute autre partie du corps) avec de telles substances doit être évité...
- Page 5 - Guide de mise en œuvre- Oxyfix® C-90 CB 150EH Oxyfix C-90 équipée d’un surpresseur à canal latéral (CB) Table des matières Règles de dimensionnement en fonction des caractéristiques de l’habitation et/ou du nombre d’usagers desservis Différents composants de l’Oxyfix® C-90 Principe de fonctionnement Schéma d’implantation générale Risques de dégradation...
- Page 6 Règles de dimensionnement en fonction des caractéristiques de l’habitation et/ou du nombre d’usagers desservis La capacité utile du système d’épuration individuelle est déterminée en fonction du nombre d’équivalent habitant (EH) de l’habitation ou du groupe d’habitations desservies par le système. Les unités ont été...
- Page 7 polluante. Elle recèle plusieurs innovations techniques qui la rendent à la fois astucieuse, efficace, économique et durable. Votre station est composée d’un auget basculant alimentant deux Oxyfix ® C-90 75EH mises en parallèle. Les eaux usées arrivent donc dans le local béton (1) de l’auget et se déversent dans l’une des deux auges (2).
- Page 8 Compartiment 3 (clarificateur) : Après leur traitement dans le réacteur biologique, les eaux pénètrent dans le clarificateur. Les boues secondaires sédimentent et se concentrent dans la partie inférieure. L’eau épurée est alors évacuée par la partie supérieure du clarificateur où, ultime précaution, un dispositif permet d’évacuer les eaux usées traitées sans reprendre d’éventuels corps flottants.
- Page 9 (voir chapitre 7.3.). Qualité des composants Eloy Water a systématiquement sélectionné des matériaux qui empêchent tous risques de dégradations et garantissent un fonctionnement durable et efficace à votre Oxyfix® C-90.
- Page 10 Les couvercles peuvent être adaptés à des charges spécifiques en fonction des besoins 5.2. Augets basculants L’auget basculant Eloy Water est composé de plusieurs éléments : - Un local technique en béton préfabriqué. - Un auget basculant en acier inoxydable 316.
- Page 11 5.6. Canalisations Les canalisations sont réalisées en tuyau PVC égout BENOR conforme à la norme NBN EN 1401. Les manchons d’entrée et de sortie sont équipés de joints caoutchouc de type SBR. 5.7. Autres composants Tous les autres composants sont insensibles à la corrosion (synthétique ou acier inoxydable type 1.4404 ou 1.4521).
- Page 12 L’apport d’un influent inadéquat peut perturber ou enrayer le processus épuratoire. Il faut éviter, dans la mesure du possible, de rejeter dans l’Oxyfix® des substances nocives (bactéricides, eau de javel, solvants, pesticides, antibiotiques, hydrocarbures,…). En situation de relevage des eaux usées domestiques avant l’unité Oxyfix® C- 90, le débit ponctuel appliqué...
- Page 13 Le passage du charroi nécessite une hauteur libre (dépourvue de tout obstacle) de 4,5 mètres. Les abords de la fouille seront complètement dégagés sur une largeur de minimum 4 m pour permettre la mise en place des béquilles de stabilité qui assurent l’équilibre statique du camion lors de la manutention de la cuve.
- Page 14 éviter l’installation dans un point bas du terrain. Sol imperméable : Dans ce cas, consultez à ce sujet Eloy Water ou un bureau d’étude qualifié. Présence de nappe phréatique : Nos produits en béton peuvent être installés dans les zones humides, ou en présence de nappes phréatiques.
- Page 15 épaisseur de 10 à 20 cm, elle doit également être soigneusement compactée. Il se peut que la nature du sol en place convienne et soit de portance adéquate et suffisante. Dans ce cas, consultez Eloy Water ou un bureau d’étude qualifié.
- Page 16 La cuve est dimensionnée pour supporter une charge de remblai de 80cm maximum additionné d’une charge piétonne ou d’une charge roulante de 3,5 tonnes maximum. Si ces conditions ne sont pas respectées, il est conseillé de réaliser unedalle de répartition. 7.4.
- Page 17 Des rehausses adaptées en béton préfabriqué ou en polyéthylène assureront la liaison entre les regards d’accès et le niveau supérieur du remblai qui recouvrira la dalle de couverture de la cuve. Les rehausses seront remblayées avec les terres de déblais ou avec un concassé d’une granulométrie inférieure à 0/56mm. Les rehausses sont fermées à...
- Page 18 intérieur de 90 mm minimum afin d’éviter toute détérioration (écrasement ou déchirure) susceptible de contrarier la bonne aération de l’Oxyfix®. On prendra soin de raccorder les surpresseurs à la station d’une manière la plus rectiligne possible afin de se prémunir des changements de direction et de limiter les rayons de courbure (max 45°).
- Page 19 7.10. Notice de connection du surpresseur Plaque signalétique moteur 230/400V Montage « Etoile » Υ Montage « Triangle » Δ Montage « Etoile »3x380V (Υ) Montage « Triangle »3x220V (Δ) Plaque signalétique moteur 115/230V Montage 115V...
- Page 20 Montage 230V 7.11. Ventilation La décantation des matières brutes, opérée dans le décanteur primaire de l’Oxyfix® C-90 s’effectue avec des bactéries anaérobies (qui n’ont besoin d’oxygène pour développer). Ce phénomène implique un dégagement de méthane, de gaz carbonique et d'hydrogène sulfuré qui, combiné à des émanations d'acides gras...
- Page 21 þ Vérifiez le bon fonctionnement de la recirculation sur chacune des filières. þ Vérifiez le bon écoulement de l’eau au travers des différents compartiments. Les fondations et le remblai de la fouille exécutés comme préconisé dans le guide de mise en œuvre, votre Oxyfix® C-90 a été remplie d’eau après sa mise en place conformément aux instructions qui ont été...
- Page 22 Pour les Oxyfix® C-90 150EH : a. Aspirez le « chapeau » des décanteurs primaires. b. Vidangez l’entièreté du décanteur primaire. c. Remplir le décanteur primaire. 9. Le prélèvement des eaux épurées Les échantillons peuvent être aisément prélevés dans le clarificateur, sans nuire au fonctionnement de l’Oxyfix®...
- Page 23 Dès que le distributeur accuse réception d’une carte d’identité d’une Oxyfix® C-90, la fiche est enregistrée dans la banque de données d’Eloy Water. Le distributeur ou une société agréée par lui, adresse au client une proposition de contrat d’entretien.
- Page 24 - Guide d’exploitation - Oxyfix® C-90 CB 150EH Oxyfix C-90 équipéesd’un surpresseur à canal latéral (CB) Table des matières Informations sur le produit Performances Mise en service Contrôle de l’Oxyfix® Quelques conseils Garanties Entretien Prélèvement des eaux épurées Procédure en cas de dysfonctionnement 10.
- Page 25 Informations sur le produit 1.1. La consommation électrique moyenne journalière en kWh/jour : Oxyfix C-90 CB 150 EH Surpresseurs 2 X 14,7 Pompes 2 X 0,48 Tableau Total 31,36 1.2. La puissance électrique installée de l’Oxyfix® en kW: Oxyfix C-90 CB 150 EH Surpresseurs 2 x 1,5 Pompes...
- Page 26 2 x 5,775 2. Performances Eloy Water garantit que, dans le cadre d’une installation conforme aux instructions du Guide de Mise en Œuvre et d’une utilisation conforme au Guide d’Exploitation, les Oxyfix® C-90 respectent les normes en vigueur à l’époque de l’installation de la...
- Page 27 L’installation a été dimensionnée pour traiter les eaux usées domestiques de 150 Equivalents-Habitants (EH), soit : gO2/EH.jour kgO2/jour 20,25 gO2/EH.jour kgO2/jour g/EH.jour 13,5 kg/jour l/EH.jour 22,5 m³/jour Le niveau de rejet garanti correspond aux valeurs suivantes : DBO5 ≤ 30 mg/l DCO ≤...
- Page 28 Quelques conseils Votre Oxyfix® a été soumise avec succès aux tests les plus sévères sur la plateforme d’essais qu’Eloy Water a installée sur son site. Afin que votre Oxyfix® vous apporte pleine satisfaction, veillez également à respecter les consignes suivantes : Le processus d’épuration de l’Oxyfix recourt à...
- Page 29 Garanties Eloy Water garantit que les Oxyfix®, telles qu’elles sont décrites dans le présent guide, dans le cadre d’une utilisation normale assortie d’un entretien adéquat, sont conçues afin d’épurer les eaux usées de façon conforme aux exigences réglementaires en vigueur au moment de leur installation.
- Page 30 Eloy Water propose systématiquement à ses clients un contrat d’entretien annuel. De plus, Eloy Water dispose d’un fichier (mis à jour en temps réel) de toutes les Oxyfix® vendues et installées. Ce fichier contient toutes les informations utiles qui permettent de «suivre» chacune des stations : ...
- Page 31 pH mètre portable flacons étanches oxymètre portable nettoyeur haute-pression sonomètre pièces de rechange pince ampérométrique … enceinte frigorifique Dans le cadre de l'entretien d'une Oxyfix® C-90 CB 150EH, les opérations suivantes sont assurées par les techniciens spécialistes de l'entreprise : Référence Intitulé...
- Page 32 L’entreprise qui sera choisie utilisera du matériel adéquat et opérera avec toutes les précautions d’usage pour vidanger votre Oxyfix®. Le vidangeur veillera à respecter une distance minimale de sécurité de 3 mètres entre l’hydrocureuse et l’axe du regard d’accès. a. Aspirez le « chapeau » du décanteur primaire. b.
- Page 33 10.2. Diffuseurs d’air de type fines bulles Les Oxyfix C-90 sont équipées de diffuseurs d’air de type « fines bulles » (membrane micro perforée) qui assurent une parfaite oxygénation de l’eau à épurer. Les diffuseurs sont à remplacer uniquement s’il y a une détérioration de ceux-ci. ...
