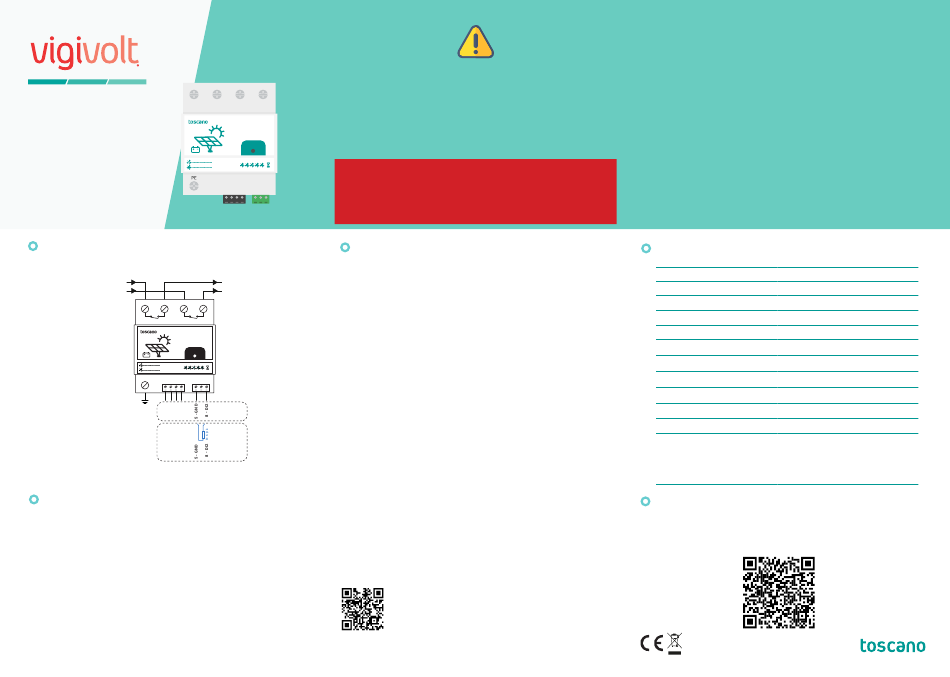

COMBI-MAX
Système de contrôle
pour applications
d'îlotage solaire pour
un fonctionnement de
l'onduleur en mode
back-up.
Raccordements électriques
Réseau
Charges/Onduleur
Red
Cargas / inversor
L
230 V
N/L
COMBI-MAX
STATE
GRID OFF
READY
Description
Le COMBI-MAX protége l'installation et les personnes en
l'absence de tension sur le réseau dans les installations
photovoltaïques où le fonctionnement en mode îlotage est requis.
Son fonctionnement en mode îlotage isole l' o nduleur du réseau
et permet uniquement l'alimentation des consommations qui
fonctionnent en mode îlotage, charges totales ou charges critiques.
La reconnexion au réseau se produira seulement après que la
tension du réseau de distribution se situe dans les marges normales
de fonctionnement pendant au moins trois minutes.
Ed.10.25
AVANT D'INSTALLER L'APPAREIL,
IL EST IMPÉRATIF DE S'ASSURER
QUE L'ONDULEUR EST CONFIGURÉ
POUR FONCTIONNER EN "MODE
COMBI-MAX
STATE
STATE
GRID OFF
L'integration du COMBI-PRO-MAX et du COMBI-MAX avec des
READY
onduleurs en cascade, des onduleurs en parallèle, des onduleurs
à batterie ou toute autre application en dehors des schémas
fournis doit être consultée avant tout. Leur application n'est donc
pas garantie.
Fonctionnement
Le COMBI-MAX contrôle la présence de la tension du réseau sans
interruption. S'il détecte que le réseau est interrompu pour une
L
raison quelconque, le dispositif déconnecte automatiquement
N/L
les charges installées en aval (charges critiques ou l'ensemble de
l'installation). L'onduleur solaire devra cesser de fonctionner car
il aura perdu la synchronisation avec le réseau. Une fois le circuit
déconnecté, le dispositif envoie l'ordre "mode îlotage à l'onduleur
pour qu'il continue à fonctionner grâce à l'énergie obtenue à partir
des panneaux et/ou des batteries éventuellement installées.
À
ce
moment-là,
aval
de
ce
l'onduleur et le réseau restera physiquement déconnecté.
Huawei
Lorsque la présence du réseau est à nouveau détectée, l'appareil
supprime l'ordre de marche "mode îlotage" et reconnecte
Kostal
l'installation au réseau, après écoulement du temps de sécurité
indiqué dans la norme en vigueur.
Le COMBI-MAX est aussi equipé d'un voyant LED en face avant qui
indique le fonctionnement "normal" au moyen d'une diode verte
fixe. En cas de coupure de courant, le voyant s'éteint après avoir
réalisé les actions décrites dans la section précédente.
Lorsque le réseau est rétabli, le voyant en face avant indique la
synchronisation de la reconnexion en émettant 2 clignotements par
seconde. Pendant ce temps, l'installation continue à fonctionner en
"mode îlotage".
Toscano Línea Electrónica, S.L.
Av. A-92, Km. 6,5 - 41500 - Alcalá de Guadaíra - SEVILLA - SPAIN - (+34) 954 999 900 - www.toscano.es - info@toscano.es
ÎLOTAGE" (BACK-UP).
la
partie
de
l'installation
dispositif
sera
à
nouveau
alimentée
Consultez les réglementations auxquelles nos produits sont
conformes et téléchargez votre déclaration de conformité 'a
l'adresse suivante:
toscano.es/standards
Avant de commencer, coupez le courant et munissez-vous des
outils appropriés,
CET APPAREIL DOIT ÊTRE INSTALLÉ PAR
UN PROFESSIONNEL QUALIFIÉ.
Une fois installé, les éléments sous tension doivent être
protégés de manière à ne pas être accessibles.
Si l'appareil est utilisé ou modifié en dehors des spécifications
du fabricant, la sécurité peut être compromise, ce qui exonère
Toscano de toute responsabilité en cas d'utilisation incorrecte.
L'intérieur de l'appareil ne doit être manipulé que par notre
personnel d'assistance technique.
Spécifications techniques
Tension de travail nominale
Puissance maximale
Fréquence
Consommation
Section de raccordement max. 35 mm (puissance) / 2,5 mm (contrôle)
Température / Humidité
Degré de protection
Degré de pollution
située
en
par
Fixation
Nº de modules DIN
Temps de réponse
Modèles d'onduleurs veriifés:
Schémas de câblage des onduleurs
Scannez le QR suivant pour accéder aux différents schémas de
connexion avec les différents onduleurs compatibles.
230 VAC
9 kW
50-60 Hz
2,5 W
-10º + 55º C / 80% H.R.
IP20
2
Rail DIN 35
4
< 1s
HUAWEI SUN2000-(2KTL-6KTL)-L1
Huawei SUN2000-(8K-10K)-LC0
KOSTAL PLENTICORE G3
Cod. 50022318
