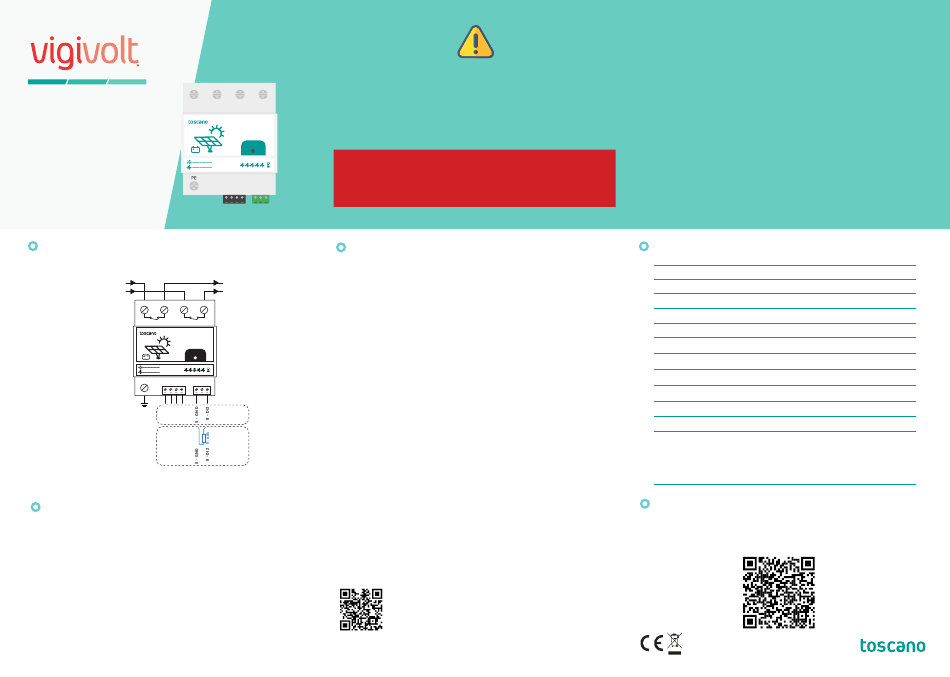

toscano vigivolt COMBI-MAX Mode D'emploi

COMBI-MAX
Sistema de control para
aplicaciones backup
y funcionamiento en isla
Conexionado
Red Cargas / inversor
L
230 V
N/L
COMBI-MAX
STATE
GRID OFF
READY
Descripción
COMBI-MAX es un equipo para proteger la instalación y las personas
ante la ausencia de tensión en la red, en instalaciones fotovoltaicas
donde se requiera funcionamiento en modo Backup.
Su funcionamiento en modo isla desconecta el inversor de la red y
solo permitie la alimentación de los consumos que operen en modo
separado, Backup total o Backup cargas críticas.
La reconexión a la red se producirá únicamente después de que
la tensión de la red de distribución permanezcan dentro de los
márgenes normales durante al menos tres minutos.
Ed.10.25
ANTES DE HACER LA INSTALACIÓN DEL
EQUIPO, DEBEMOS ASEGURARNOS DE
QUE EL INVERSOR ESTÁ CONFIGURADO
PARA PODER TRABAJAR EN "MODO ISLA".
COMBI-MAX
STATE
STATE
La conexión de COMBI-MAX con inversores en cascada, paralelo,
GRID OFF
READY
batería de inversores o toda aplicación fuera de los esquemas
proporcionados deberá consultarse y su aplicación no está
garantizada
Funcionamiento
COMBI-MAX
L ininterrumpidamente. Si detecta que la red desaparece por el motivo
N/L
que fuera, el equipo desconecta automáticamente las cargas que
tenga instaladas aguas abajo (cargas críticas o toda la instalación).
El inversor solar debera dejar de generar por haber perdido la
sincronización con la red. Una vez desconectado el circuito, el
equipo envía la orden de marcha en "modo isla" al inversor para
que éste continúe generando a partir de la energía obtenida de las
placas y/o de las baterías que pudiera tener instaladas.
En ese momento, la parte de la instalación que se encuentre aguas
abajo del equipo volverá a disponer de alimentación proveniente
del inversor, y la red se mantendrá físicamente desconectada.
Huawei
Cuando vuelve a detectarse la presencia de red, el equipo retira la
Kostal
orden de marcha en "modo isla" y vuelve a conectar la instalación
a dicha red, transcurrido el tiempo de seguridad indicado en la
ITC-BT-40 del REBT.
El dispositivo dispone de un piloto frontal que indica funcionamiento
"normal" mediante un piloto verde fijo. En caso de corte de
suministro de la red, el piloto se apagará después de realizar las
actuaciones descritas en el apartado anterior.
Cuando se re-establece la red, el piloto frontal indicará que está
temporizando la reconexión mediante 2 flashes por segundo.
Durante este tiempo, la instalación seguirá trabajando en "modo isla".
Consulte las normativas que cumplen nuestros productos y
descargue su declaración de conformidad en:
toscano.es/standards
Toscano Línea Electrónica, S.L.
Av. A-92, Km. 6,5 - 41500 - Alcalá de Guadaíra - SEVILLA - SPAIN - (+34) 954 999 900 - www.toscano.es - info@toscano.es
controla la presencia de tensión
Antes de comenzar, desconecte corriente y trabaje con
las herramientas adecuadas,
INSTALADO POR UN PROFESIONAL CUALIFICADO.
Una vez instalado las parte con tensión deben quedar cubiertas
de modo que no sean accesibles.
Si el equipo se usa o modifica fuera de lo especificado por
el fabricante, la seguridad puede quedar comprometida
eximiendo de toda responsabilidad a Toscano por uso
inadecuado. El interior del equipo sólo debe ser manipulado
por personal de nuestro servicio técnico.
Especificaciones
de red
Tensión de trabajo nominal
Potencia máxima
Frecuencia
Consumo de potencia
Sección máxima de bornas
Márgenes ambientales
Grado de protección
Grado de polución
Montaje
Nº de módulos DIN
Tiempo de respuesta
Modelos de Inversores
verificados:
Esquemas conexionado inversores
Escanea el siguiente QR para acceder a los diferentes esquemas de
conexiones con los diferentes inversores compatibles.
Cod. 50022318
ESTE EQUIPO DEBE SER
230 VAC
9 Kw
50-60 Hz
2,5 W
35 mm (potencia) / 2,5 mm (control)
-10º + 55º C / 80% H.R.
IP20
2
Rail DIN 35
4
< 1sg.
HUAWEI SUN2000-(2KTL-6KTL)-L1
Huawei SUN2000-(8K-10K)-LC0
KOSTAL PLENTICORE G3
