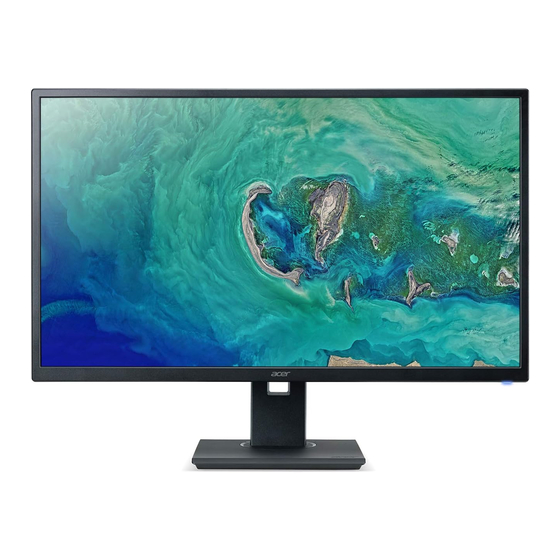

- Page 1 Moniteur LCD Acer Guide utilisateur...
- Page 2 Date d'achat : ________________________________ Lieu d'achat : ________________________________ Acer et le logo Acer sont des marques déposées de Acer Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des fins d'identification et appartiennent à leurs sociétés respectives.
-
Page 3: Informations Relatives À Votre Sécurité Et À Votre Confort
Informations relatives à votre sécurité et à votre confort Instructions de sécurité Lisez ces instructions avec attention. Conservez le présent document pour référence future. Respectez tous les avertissements et instructions indiqués sur le produit. Notes spéciales relatives aux moniteurs LCD Les points suivants sont normaux pour un écran LCD et ne révèlent pas un problème. -
Page 4: Accessibilité
Accessibilité Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi près de l'opérateur de l'appareil que possible. Lorsque vous devez déconnecter l'alimentation de l'appareil, veillez à débrancher le cordon d'alimentation de la prise électrique. Sécurité... -
Page 5: Entretien Du Produit
• Si une rallonge est utilisée avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les appareils branchés sur la prise secteur ne dépasse pas le calibre du fusible. -
Page 6: Environnements Potentiellement Explosifs
Informations relatives au recyclage des équipements informatiques Acer est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récupération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement. -
Page 7: Déclaration Relative Aux Pixels Lcd
Déclaration relative aux pixels LCD L'unité LCD est produite avec des techniques de fabrication de haute précision. Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaître sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement. -
Page 8: Prenez Soin De Votre Vision
Prenez soin de votre vision De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, les reflets, une lumière excessive, des écrans mal réglés, des polices très petites et des affichages avec un faible contraste peuvent fatiguer vos yeux. Les sections suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle. - Page 9 (“x” = 0~9, a ~ z, A ~ Z, or blank) We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized...
-
Page 10: Federal Communications Commission Supplier's Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., San Jose Suite 1500 CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Supplier's Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following... -
Page 11: Table Des Matières
Informations relatives à votre sécurité et à votre confort Instructions de sécurité Notes spéciales relatives aux moniteurs LCD Nettoyage de votre moniteur Accessibilité Sécurité lors de l'écoute Avertissements Utilisation de l'énergie électrique Entretien du produit Environnements potentiellement explosifs Informations supplémentaires relatives à la sécurité Informations relatives au recyclage des équipements informatiques Instructions relatives à... -
Page 12: Déballage
à l'avenir. Cordon d'alimentation Moniteur LCD Guide de démarrage secteur (CA) LCD Monitor ET2 series/ ET322QU USER GUIDE Câble DP Câble HDMI Câble VGA (en option) -
Page 13: Ajustement De La Position De L'écran
AJUSTEMENT DE LA POSITION DE L'ÉCRAN Afin d'obtenir la meilleure position de visualisation, vous pouvez régler l'inclinaison du moniteur. • Fixation de la base Remarque : Retirez le moniteur et la base du moniteur de l'emballage. Placez soigneusement le moniteur orienté vers le bas sur une surface stable -- utilisez un chiffon pour éviter de rayer l'écran. -
Page 14: Réglage De La Hauteur
• Réglage de la hauteur Après avoir appuyé sur le haut de l'écran, vous pouvez alors régler la hauteur du moniteur. 115mm • Rotation Avec le socle intégré, vous pouvez tourner le moniteur pour obtenir l'angle de vue le plus confortable. -
Page 15: Connexion De L'adaptateur Et Du Cordon D'alimentation Secteur (Ca)
Connexion de l'adaptateur et du cordon d'alimentation secteur (CA) • Vérifiez d'abord pour vous assurer que le cordon d'alimentation que vous utilisez correspond au type correct requis pour votre région. • Le moniteur possède une alimentation universelle qui permet le fonctionnement dans les régions avec une tension de 100/120 V CA ou de 220/240 V CA. -
Page 16: Display Data Channel (Ddc)
Display Data Channel (DDC) Pour faciliter l'installation, à partir du moment où votre système prend en charge le protocole DDC, l'écran est capable de plug-and-play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités; par exemple les résolutions prises en charge et les fréquences correspondantes. -
Page 17: Câble De Signal D'affichage Couleur À 20 Broches
Câble de signal d'affichage couleur à 19 broches N° N° Description Description BROCHE BROCHE TMDS Data2+ TMDS Data2 blindage TMDS Data2- TMDS Data1+ TMDS Data1 blindage TMDS Data1- TMDS Data0+ TMDS Data0 blindage TMDS Data0- TMDS Clock+ TMDS Clock blindage TMDS Clock- Réservé (NC sur l'appareil) DDC/CEC Masse Alimentation + 5V détection de branchement à... - Page 18 Tableau des fréquences standard MODE VESA MODE Résolution 640x480 60Hz SVGA 800x600 56Hz SVGA 800x600 60Hz 1024x768 60Hz SXGA 1280x1024 60Hz VESA 1280x720 60Hz VESA 1280x960 60Hz WXGA+ 1440x900 60Hz WSXGA+ 1680x1050 60Hz 1920x1080 60Hz 2560x1440 60Hz 2560x1440 75Hz...
- Page 19 Installation Mettez votre ordinateur hors tension et débranchez le câble d'alimentation de votre ordinateur. Raccordez le câble de signal à la prise d'entrée HDMI (en option) et /ou DP (en option) et /ou VGA (en option) du moniteur, et la prise de sortie HDMI (en option) et /ou DP (en option) et /ou VGA (en option) de la carte graphique sur l'ordinateur.
-
Page 20: Commandes Utilisateurs
Commandes utilisateurs Commandes externes Touche de fonction Page principale . Appuyez à nouveau Appuyez pour afficher la pour accéder à la fonction de raccourci 1. Quand le Menu fonction est actif, appuyez sur cette touche sélectionnée ou passez à la fonction suivante. Touche de fonction Appuyez pour afficher la Page principale. -
Page 21: En Utilisant Le Menu Contextuel
En utilisant le menu contextuel ------------------------------------------------------------------------------------------------------------- Remarque : Le contenu suivant est uniquement à titre de référence générale. Les caractéristiques réelles du produit peuvent varier. L'OSD (Affichage à l'écran) peut être utilisé pour régler les paramètres de votre moniteur LCD. Appuyez sur la touche MENU pour ouvrir l'OSD. Vous pouvez utiliser l'OSD pour régler la qualité... -
Page 22: Sélectionner L'entrée
Brightness Sélectionner l'entrée Ouvrez le contrôle Input (Entrée) et sélectionnez VGA IN (ENTRÉE VGA), HDMI, DP ou Auto Source (Source auto). Une fois que vous avez terminé, utilisez Select (Sélectionner) et fermez le menu en cours. Input Input HDMI Auto Source Menu principal Ouvrez la page Fonction pour ajuster les paramètres des fonctions Picture (Image), Color (Couleur), Audio, Performance, OSD et System (Système) que vous souhaitez à... - Page 23 Appuyez sur la touche de raccourci Menu pour ouvrir l'OSD. En utilisant les touches ▲/▼, sélectionnez Image dans l'OSD. Puis accédez à l'élément d'image que vous souhaitez régler. Utilisez les touches ◄/► pour sélectionner le paramètre ou ajuster les échelles mobiles.
- Page 24 Color (Couleur) Mode - Standard Picture Gamma Color Color Temp. Warm Audio R Gain Pertormance G Gain B Gain System R Bias Information G Bias B Bias Mode - Standard Picture Modes Color Color Space Standard Audio Grayscale Mode Off Pertormance 6-axis Hue 6-axis Saturate...
- Page 25 Audio Mode - Stardard Picture Volume Off Color Mute Audio Pertormance System Information Appuyez sur la touche de raccourci Menu pour ouvrir l'OSD. À l'aide des touches ▲/▼, sélectionnez Audio depuis l'OSD. Puis naviguez jusqu'à l'élément image que vous souhaitez régler. Utilisez les touches ◄/►...
- Page 26 ----------------------------------------------------------------------------------------------------------- Remarque : Si FreeSync est réglé sur « Activé », vous pouvez visualiser les changements de Fréquence V dans l'OSD Mode - Standard Picture Language English Color OSD Timeout Audio Transparency Off Pertormance OSD Lock Off System Information Appuyez sur la touche de raccourci Menu pour ouvrir l'OSD.
- Page 27 System (Système) Mode - Standard Picture Input HDMI Color Auto Source DP Format Audio DP1.2 Pertormance Wide Mode Full PIP/PBP Hot Key Assignment System DDC/CI Information HDMI Black Level Normal Mode - Standard Picture Quick Start Mode Off Color Audio Pertormance System Information...
-
Page 28: Product Information (Informations Sur Le Produit)
10. DDC/CI : Permet d'effectuer les réglages du moniteur par l'intermédiaire du logiciel sur ----------------------------------------------------------------------------------------------------------- Remarque : DDC/CI, abréviation de Display Data Channel/Command Interface (canal des données de l'écran/interface de commande), permet d'envoyer les commandes du moniteur via le logiciel. 11. -
Page 29: Guide De Dépannage
Guide de dépannage Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous pour voir si vous pouvez auto-diagnostiquer le problème. Mode DP/HDMI1.4/VGA (optionnel) Problème État LED Solution Aucun image visible Bleu En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
