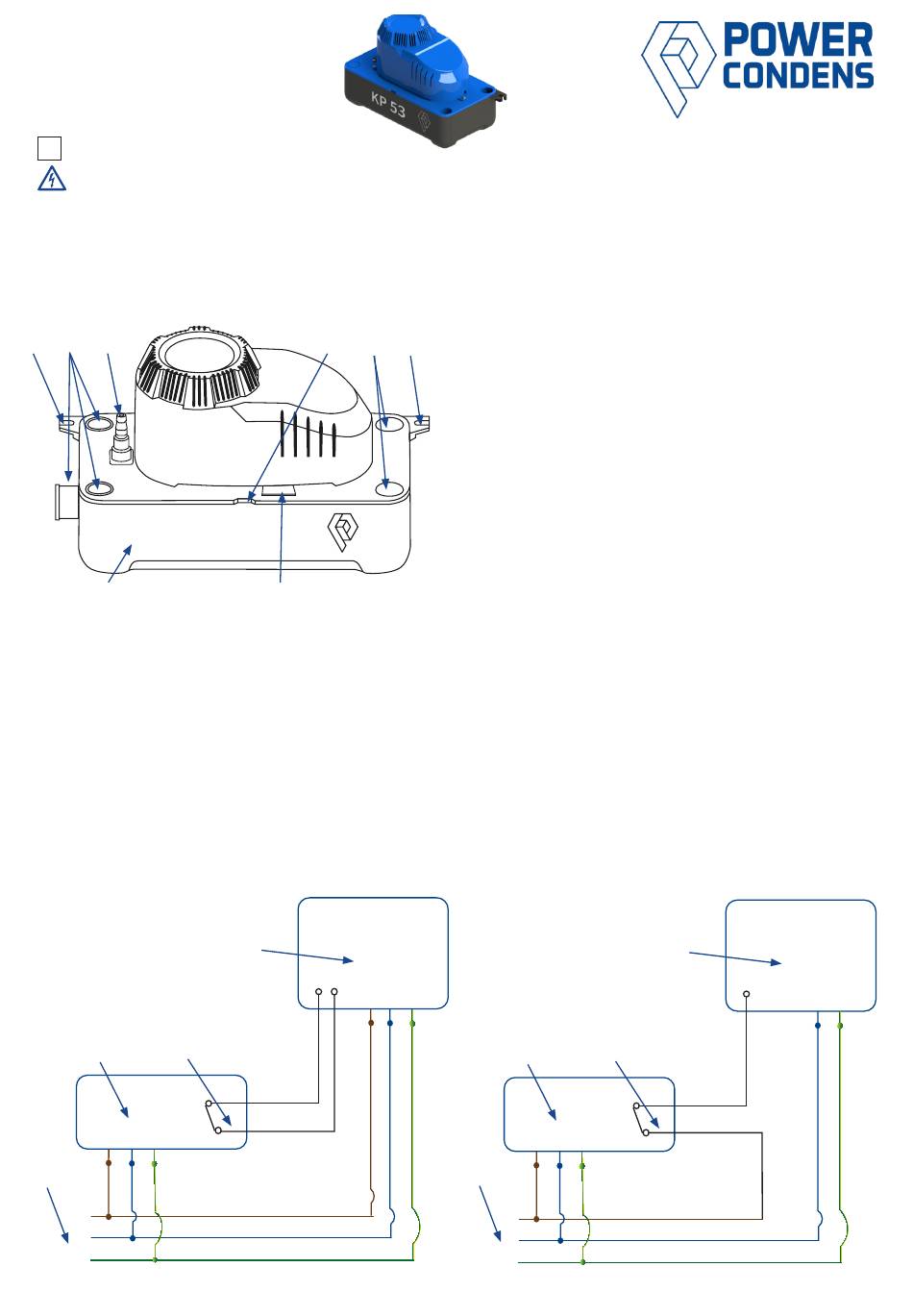

Notice de montage
KP 53
Remarque:
FR
• Les travaux sur les appareils électriques présentent un danger de mort par électrocution. Une
installation et un raccordement électrique non conformes peuvent mettre la vie en danger.
• Toutes les installations doivent être effectuées par un spécialiste.
• Vous trouverez de plus amples informations sur le produit sur notre site Internet:
www.powercondens.com
Produit:
7
2
3
KP 53
5
Montage:
1 Placez la KP 53 à un endroit approprié en
fonction des exigences de la pièce.
2 Ouvrez l'arrivée de condensat souhaitée (1/2).
3 Introduisez le tuyau d'arrivée de condensat dans le
raccord (1/2).
4 Fixez le tuyau d'évacuation de l'eau de condensa-
tion à la clapet anti-retour (3) avec la bride de tuyau
fournie. Retirez la sécurité de transport (6).
5 Raccordez le câble électrique et le câble d'alarme
conformément au schéma électrique.
Schéma électrique (exemple 1):
1 KP 53
2 Chaudière
3 Contact d'alarme
4 Alimentation
1
3
L
N
PE
4
L
N
PE
Powercondens AG I Weststrasse 9 I CH-7205 Zizers I +41 81 330 17 85 I info@powercondens.com powercondens.com
1
7
4
6
2
L
N
PE
NC
COM
1 Entrée de condensat
2 Raccord pour entrée supplémentaire de condensat
3 Écoulement de condensat avec clapet anti-retour
4 Ouverture du collecteur de condensat
5 Collecteur de condensat
6 Sécurité de transport
7 Montage mural
6 Remplissez le réservoir de la KP53 d'eau et
vérifiez si le processus de pompage se déclenche.
7 Débranchez le câble d'alimentation de
la KP 53 du réseau électrique et remplissez le
réservoir (5) de la KP 53 d'eau. Contrôlez si le
contact d'alarme se déclenche.
8 Rebranchez la KP 53 au réseau électrique et
contrôlez si le processus de pompage se déclenche.
9 Réinitialisez l'indicateur de panne. La KP 53
est maintenant prête à fonctionner.
Schéma électrique (exemple 2):
1 KP 53
2 Chaudière
3 Contact d'alarme
4 Alimentation
1
3
L
N
PE
4
L
N
PE
2
L
N
PE
NC
COM
1 /1
