Montageanleitung
KP 53
Hinweis:
DE
• Bei Arbeiten an elektrischen Geräten besteht Lebensgefahr durch Stromschlag. Unsachgemässe In-
stallation und unsachgemässer elektrischer Anschluss können lebensgefährlich sein.
• Sämtliche Installationen dürfen nur durch die entsprechende Fachperson durchgeführt werden.
• Weiterführende Informationen zum Produkt finden Sie auf unserer Website: www.powercondens.com

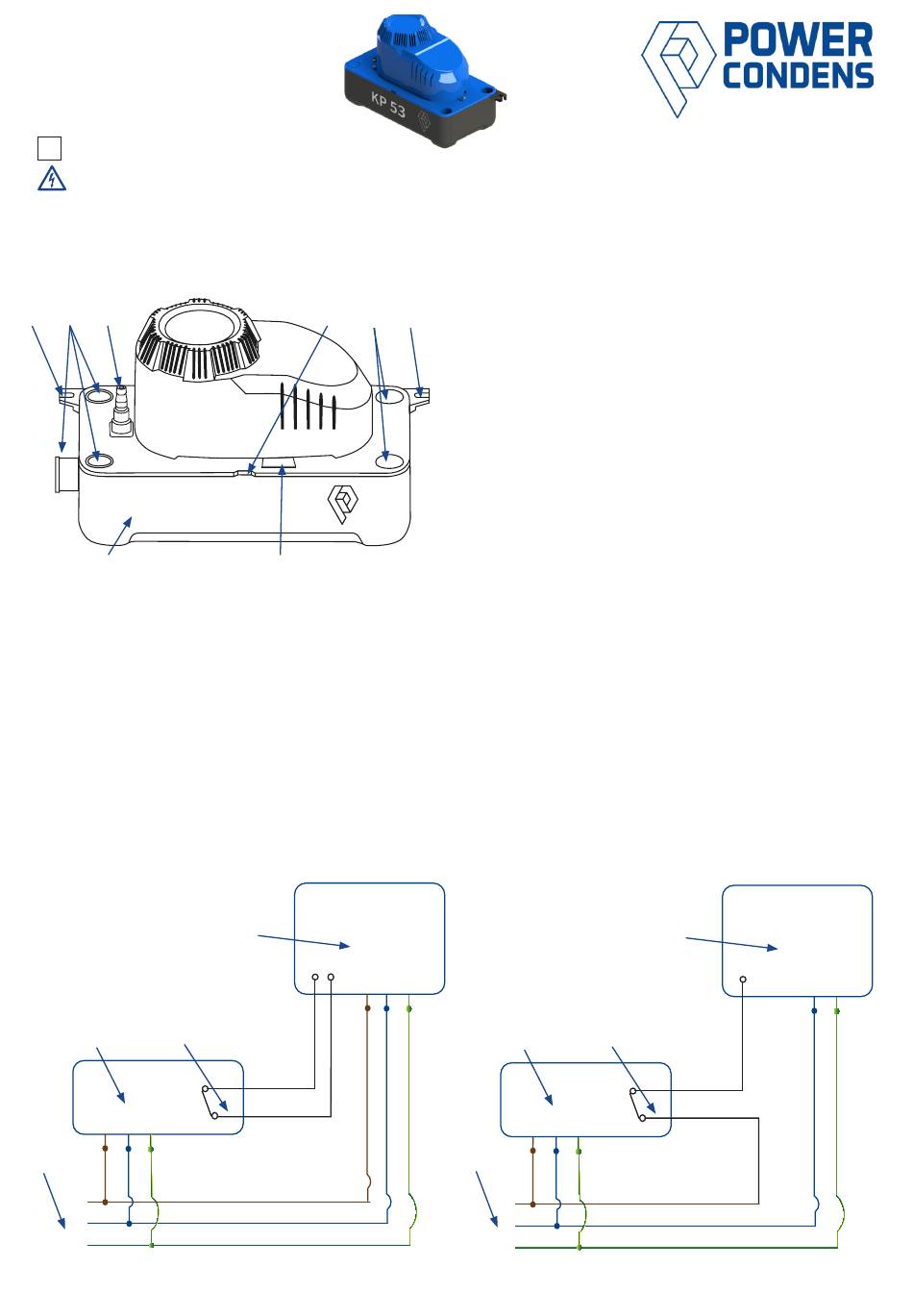

Produkt:
7 2 3
KP 53
5
Montage:
1 Platzieren Sie die KP 53 an einem geeigneten
Ort gemäss den Raumanforderungen.
2 Öffnen Sie den gewünschten Kondensatzulauf (1/2).
3 Führen Sie den Kondensatzulaufschlauch in den
Kondensatzulauf (1/2) ein.
4 Befestigen Sie den Kondensatablaufschlauch am
Rückschlagventil (3) mit der mitgelieferten
Schlauchbride. Entfernen Sie die Transport-
sicherung (6).
5 Schliessen Sie das Strom- und Alarmkabel gemäss
dem Elektroschema an.
Elektroschema (Beispiel 1):
1 KP 53
2 Brennwertgerät
3 Alarmkontakt
4 Speisung
1 3
L N PE
4
L
N
PE
Powercondens AG I Weststrasse 9 I CH-7205 Zizers I +41 81 330 17 85 I info@powercondens.com powercondens.com
4 1 7
6
2
L
N PE
NC
COM
1 Kondensatzulauf
2 Anschluss für zusätzlichen Kondensatzulauf
3 Kondensatablauf mit Rückschlagventil
4 Öffnen des Kondensatsammelbehälters
5 Kondensatsammelbehälter
6 Transportsicherung
7 Wandmontage
6 Füllen Sie Wasser in den Tank der KP 53 und
kontrollieren Sie, ob der Pumpvorgang auslöst.
7 Entfernen Sie das Netzkabel der KP 53 vom
Stromnetz und füllen Sie Wasser in den Tank (5)
der KP 53. Kontrollieren Sie, ob der Alarm-
kontakt auslöst.
8 Schliessen Sie die KP 53 wieder ans Strom-
netz an und kontrollieren Sie, ob der Pumpvor-
gang auslöst.
9 Setzen Sie die Störungsanzeige zurück. Die KP 53
ist nun betriebsbereit.
Elektroschema (Beispiel 2):
1 KP 53
2 Brennwertgerät
3 Alarmkontakt
4 Speisung
1 3
L N
PE
4
L
N
PE
2
L N
PE
NC
COM
1 /1
