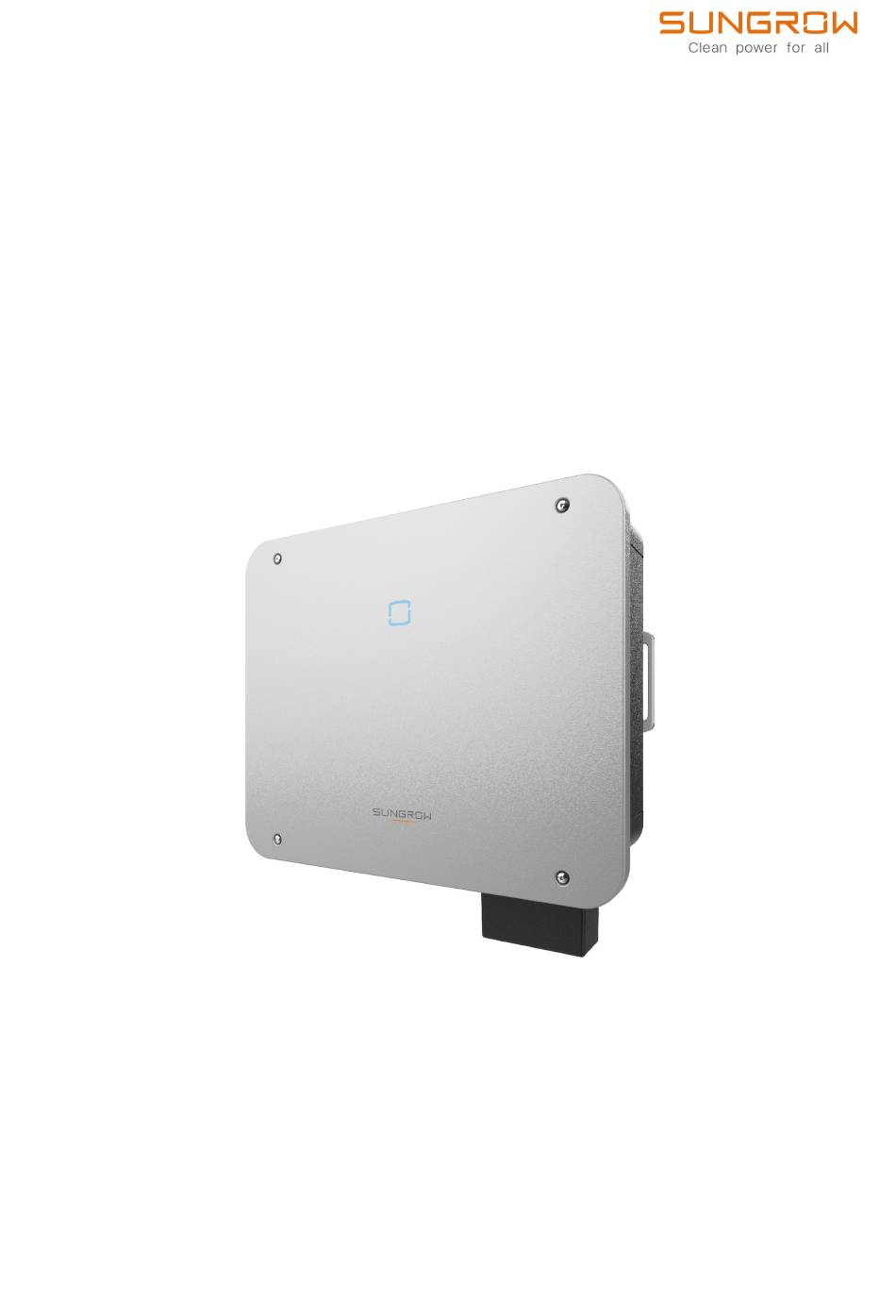

Manuel utilisateur

Onduleur PV connecté au réseau

SG25CX-P2 /SG30CX-P2 / SG33CX-P2 / SG36CX-P2 /

SG40CX-P2/ SG50CX-P2

SG25CX-P2

P2 / SG40CX-P2/ SG50CX-

P2Onduleur PV connecté au

33_36_40_50CX-P2-UFR-Ver19-

202409

SG25_30_33_36_40_50CX-P2-UFR-Ver19-202409

Sommaire des Matières pour Sungrow SG25CX-P2

Page 1 Manuel utilisateur Onduleur PV connecté au réseau SG25CX-P2 /SG30CX-P2 / SG33CX-P2 / SG36CX-P2 / SG40CX-P2/ SG50CX-P2 SG25CX-P2 /SG30CX-P2 / SG33CX-P2 / SG36CX- P2 / SG40CX-P2/ SG50CX- P2Onduleur PV connecté au réseauManuel utilisateurSG25_30_ 33_36_40_50CX-P2-UFR-Ver19- 202409 SG25_30_33_36_40_50CX-P2-UFR-Ver19-202409...
Page 3 Licences de logiciels • Il est interdit d'utiliser les données contenues dans les micrologiciels ou logiciels développés par SUNGROW, en totalité ou en partie, à des fins commerciales et par tout moyen. • Il est interdit d'effectuer des opérations d'ingénierie inverse, de craquage ou d'effectuer toute autre opération compromettant la conception du programme d'origine du logiciel...
Page 4 Web www.sungrowpower.com ou sur la page Internet du fabricant du composant concerné. Validité Ce manuel s'applique aux modèles suivants d'onduleurs de chaîne PV connectés au réseau de faible puissance : • SG25CX-P2 • SG30CX-P2 • SG33CX-P2 • SG36CX-P2 •...
Page 5 Tout le contenu, les images, les marquages ou les symboles dans ce manuel sont la propriété de SUNGROW. Aucune partie de ce document ne peut être réimprimée par du personnel n'appartenant pas à SUNGROW sans autorisation écrite. Le contenu de ce manuel peut être périodiquement mis à jour ou révisé, et c'est le produit effectivement acheté...
Page 7 Contenu Tous droits réservés.....................I À propos de ce manuel ....................II 1 Consignes de sécurité ..................1 1.1 Déballage et inspection...................2 1.2 Sécurité de l'installation...................3 1.3 Sécurité du raccordement électrique ..............3 1.4 Sécurité lors du fonctionnement...............6 1.5 Sécurité à l'entretien ..................7 1.6 Sécurité lors de l'élimination des déchets ............8 2 Description du produit ..................9 2.1 Présentation du système.................9...
Page 8 4.5.3 Installation du poteau ................35 4.6 Installation de l'onduleur................37 4.7 Installation de l'optimiseur (facultatif)..............38 4.8 Installation du RSD (en option) ..............38 5 Raccordement électrique ................39 5.1 Consignes de sécurité ..................39 5.2 Description des bornes .................41 5.3 Présentation du branchement électrique ............43 5.4 Sertir la borne OT/DT..................46 5.5 Branchement de mise à...
Page 9 6.1 Inspection avant mise en service ..............77 6.2 Procédure de mise en service................77 6.3 Disposition physique de l'optimiseur (facultatif) ..........78 7 Application iSolarCloud .................80 7.1 Courte introduction ..................80 7.2 Installation de l'application................80 7.3 Aperçu des fonctions ..................81 7.4 Initialisation de l'appareil ................81 7.4.1 Exigences requises ................81 7.4.2 Procédure de connexion ..............82 7.5 Affichage des informations sur l'appareil............87...
Page 10 8.2 Démontage de l'onduleur ................124 8.3 Remplacement de l'onduleur ............... 125 8.3.1 Remplacement via le module de communication/l'enregistreur ..... 125 8.3.2 Remplacement via iSolarCloud ............126 8.4 Mise au rebut de l'onduleur................126 9 Dépannage et maintenance ............... 128 9.1 Dépannage ....................
Page 11 électrique et le travail en hauteur) dans des conditions météorologiques difficiles, telles que le tonnerre et la foudre, la pluie, la neige et les vents de niveau 6 ou plus. SUNGROW n'est pas responsable des dommages causés à l'appareil par des cas de force majeure, tels que les tremblements de terre, les inondations, les éruptions volcaniques, les coulées...
Page 12 • SUNGROW ne pourra en aucun cas être tenue responsable de toute violation des conditions générales de fonctionnement en toute sécurité, des normes de sécurité générales ou de toute consigne de sécurité contenues dans ce manuel.
Page 13 Vérifiez si la liste de colisage est conforme au produit réellement commandé. En cas de problèmes avec les éléments d'inspection ci-dessus, n'installez pas l'appareil et contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW rapidement. Sécurité de l'installation •...
Page 14 1 Consignes de sécurité Manuel utilisateur La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil. • Les opérateurs doivent porter un équipement de protection individuelle approprié pendant les raccordements électriques. • Ils doivent s'assurer que les câbles ne sont pas sous tension avec un dispositif de mesure avant de toucher les câbles CC.
Page 15 Déterminez les spécifications des disjoncteurs CA en respectant strictement les lois et réglementations locales applicables et les normes de sécurité ou les recommandations de SUNGROW. Dans le cas contraire, le commutateur risque de ne pas s'ouvrir à temps en cas d'anomalie, ce qui peut entraîner des incidents de sécurité.
Page 16 1 Consignes de sécurité Manuel utilisateur Sécurité lors du fonctionnement Lors de l'acheminement des câbles, assurez une distance d'au moins 30 mm entre les câbles et les composants ou zones générant de la chaleur, afin de protéger la couche isolante des câbles contre le vieillissement et les dommages. Lorsque le produit est en fonctionnement : •...
Page 17 Pour éviter tout risque d'électrocution, n'effectuez pas d'opérations de maintenance non couvertes par ce manuel. Si nécessaire, contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW. À défaut, les pertes provoquées ne seront pas couvertes par la garantie.
Page 18 1 Consignes de sécurité Manuel utilisateur • Si la peinture du boîtier de l'onduleur tombe ou rouille, réparez-la à temps. À défaut, les performances de l'onduleur pourront s'en trouver dégradées. • N'utilisez pas de produits de nettoyage pour nettoyer l'onduleur. Vous risqueriez de l'endommager, et la perte causée ne serait pas couverte par la garantie.
Page 19 Description du produit Présentation du système L'onduleur est un onduleur branché au réseau PV triphasé et fonctionnant sans transformateur. En tant que partie intégrante du système d'alimentation PV, l'onduleur est conçu pour convertir le courant continu généré par les modules PV en un courant alternatif compatible avec le réseau et pour alimenter le réseau de distribution en courant alternatif.
Page 20 PV par des câbles d'entrée pour activer la fonction RSD (en option) d'arrêt rapide. Il est possible de raccorder jusqu'à deux modules PV à un RSD. SG25CX-P2, SG30CX-P2, SG33CX-P2, SG36CX-P2, Onduleur SG40CX-P2, SG50CX-P2 Armoire de Inclut des appareils tels que le disjoncteur CA, les branchement au parafoudres, le dispositif de mesure.
Page 21 Manuel utilisateur 2 Description du produit Dans un réseau électrique TT, la tension N-PE doit être inférieure à 30 V. Si l'onduleur est connecté au réseau IT (c.-à-d. pas de connexion de ligne N), il peut y avoir un risque de surtension/sous-tension monophasée et d'effet de balayage de la haute/basse tension monophasée.
Page 22 2 Description du produit Manuel utilisateur Apparence La figure suivante présente l'apparence de l'onduleur. Figure 2-2 Apparence L'illustration présentée ici est fournie à titre de référence seulement. Le produit réel que vous recevez peut différer de cette illustration. Description N° Pour indiquer l'état de fonctionnement actuel de l'onduleur.
Page 23 Manuel utilisateur 2 Description du produit Description N° Pour déconnecter en toute sécurité le circuit CC lorsque Interrupteur CC cela est nécessaire. Interrupteurs CC, bornes CC et bornes de communication. Zone de câblage Pour plus de détails, reportez-vous à "5.2 Description des bornes"...
Page 24 2 Description du produit Manuel utilisateur Symbole Explication Label RoHS. Ce produit respecte les exigences des directives de l'UE applicables. Marquage de conformité UKCA. L'onduleur ne comporte pas de transformateur. Débranchez l'onduleur de toutes les sources d'alimentation externes avant toute opération d'entretien sur celui-ci ! Danger de mort dû...
Page 25 Manuel utilisateur 2 Description du produit Couleur du Définition État témoin LED Clignotement lent une fois, L'onduleur effectue une récupération PID. clignotement rapide trois fois Une erreur s'est produite, l'appareil ne peut pas se Allumé connecter au réseau. La connexion Bluetooth est établie, communication de Clignotement données en cours et un défaut système s'est produit.
Page 26 • Le port accessoire de communication sert à établir la connexion avec le module de communication fabriqué par SUNGROW et à télécharger les données de surveillance via des câbles de communication ou au moyen d'une communication sans fil. L'onduleur peut être branché à des appareils de communication sur l'une des deux interfaces.
Page 27 Récupération PID La fonction PID peut ne pas être applicable dans certaines régions. Veuillez contacter SUNGROW pour plus de détails. L'effet PID (Dégradation induite par le potentiel) des modules PV provoquera des dommages importants sur la sortie et le rendement générés, qui peuvent être évités ou récupérés à...
Page 28 Fonction AFCI La fonction AFCI peut ne pas être applicable dans certaines régions. Veuillez contacter SUNGROW pour plus de détails. • Activation AFCI Cette fonction peut être activée pour détecter si un arc se produit sur le circuit CC de l'onduleur.
Page 29 Manuel utilisateur 2 Description du produit Deux options d'implémentation sont disponibles pour la protection AFCI, « D » et « I ». « D » représente un « Système de détection distribué », où l'AFPE comprend plus d'un appareil. Les appareils peuvent être autonomes ou partiellement intégrés dans l'équipement de conversion d'énergie (PCE).
Page 30 2 Description du produit Manuel utilisateur réseau normalement. Dans ce cas, le compteur de défauts sera réinitialisé à « 0 ». Vous pouvez également attendre que le défaut soit éliminé automatiquement le jour suivant, auquel cas le compteur de défauts passera à « 1 ». Consultez les sections «...
Page 31 • Vérifiez que le contenu n'est pas endommagé après l'avoir déballé. Contactez SUNGROW ou la société de transport en cas de composants endommagés ou absents, et fournissez des photos pour aide. Ne jetez pas l'emballage d'origine. Il est recommandé de replacer l'appareil dans son emballage d'origine à...
Page 32 3 Déballage et stockage Manuel utilisateur • En cas d'empilement, le nombre de couches ne doit jamais dépasser la limite marquée sur le côté externe de l'emballage. • L'emballage doit être rangé debout. • Si l'onduleur doit être transporté de nouveau, emballez-le soigneusement avant de le charger et de le transporter.
Page 33 " " 4.2.1 Conditions environnementales de l'installation" " . Si l'environnement dans lequel l'appareil est installé ne répond pas aux exigences, SUNGROW ne sera pas tenue responsable des dommages matériels qui en résulteraient. Une manipulation inappropriée peut provoquer des blessures corporelles ! •...
Page 34 4 Montage mécanique Manuel utilisateur Lors de l'installation d'appareils, veillez à ce qu'aucun appareil du système ne rende difficile le fonctionnement de l'interrupteur CC et du disjoncteur CA ou ne gêne le personnel de maintenance. Si un perçage est nécessaire pendant l'installation : •...
Page 35 Manuel utilisateur 4 Montage mécanique 4.2.1 Conditions environnementales de l'installation • L'onduleur produit du bruit pendant son fonctionnement, il n'est donc pas recommandé de l'installer dans des lieux à usage résidentiel. Si cela ne peut être évité, il est recommandé d'installer l'onduleur à plus de 25 mètres de la zone résidentielle ou de prendre des mesures d'atténuation du bruit.
Page 36 • Veuillez consulter SUNGROW avant d'installer des onduleurs à l'extérieur dans des zones sujettes aux dommages causés par le sel, qui sont principalement des zones côtières situées à moins de 500 mètres de la côte. La quantité de sédimentation des embruns salés est liée aux caractéristiques de l'eau de mer, des vents marins, des...
Page 37 Manuel utilisateur 4 Montage mécanique 4.2.2 Exigences liées au support La structure de montage où l'onduleur est installé doit respecter les normes et directives locales/nationales. Vérifiez que la surface d'installation est suffisamment solide pour supporter quatre fois le poids de l'onduleur et qu'elle est adaptée aux dimensions de ce dernier (par ex.
Page 38 4 Montage mécanique Manuel utilisateur Conditions d'installation avec une inclinaison vers l'arrière Lorsque le site d'installation est plat, montez l'onduleur sur le support de fixation horizontal afin de respecter les conditions d'angle de montage, de la manière indiquée dans la figure ci-dessous.
Page 39 Manuel utilisateur 4 Montage mécanique *Lorsque cette distance est inférieure à la distance indiquée, soulevez l'onduleur du support ou du mur avant d'effectuer l'entretien des ventilateurs. La distance entre le bas de l'onduleur et le sol est déterminée en fonction du rayon de courbure du câble CA sélectionné...
Page 40 4 Montage mécanique Manuel utilisateur Installation dos à dos Lorsque vous installez des onduleurs dos à dos, ils doivent être espacés d'au moins 200 mm. Ajoutez un déflecteur entre les deux onduleurs pour former un canal de dissipation de la chaleur.
Page 41 Manuel utilisateur 4 Montage mécanique Lunettes de Bouchons d'oreille Masque anti- Gants de protection protection poussière Chaussures Cutter Dragonne Marqueur isolantes Niveau Marteau perforateur Maillet en Tournevis caoutchouc cruciforme (Ø 12) (M4, M5, M6) Clé Jeu de clés à Coupe-fil Pince à...
Page 42 4 Montage mécanique Manuel utilisateur Multimètre Aspirateur ≥1100 VCC Déplacement de l'onduleur Avant de procéder à l'installation de l'onduleur, retirez-le de son emballage et déplacez-le sur le site d'installation. Suivez toujours les instructions ci-dessous lors du déplacement de l'onduleur : •...
Page 43 Manuel utilisateur 4 Montage mécanique Installation du support de fixation Figure 4-1 Dimensions du support de fixation Pour répondre aux exigences d'encombrement de l'onduleur, veuillez réserver un espace suffisant lors de l'installation du support de fixation. 4.5.1 Installation sur support Préparation de l'outil Spécifications —...
Page 44 4 Montage mécanique Manuel utilisateur Étape 1 Marquez et percez des trous dans un profilé en U en acier selon les dimensions indiquées sur la figure ci-dessous. Deux profilés en U en acier doivent être espacés de 180 mm à 260 mm.
Page 45 Manuel utilisateur 4 Montage mécanique Étape 2 Percez des trous avec un marteau perforateur. Nettoyez les trous, insérez les boulons d'expansion dans les trous et fixez-les avec un maillet en caoutchouc. Utilisez une clé pour serrer l'écrou afin de fixer l'extrémité du boulon, puis retirez l'écrou, la rondelle élas- tique et la rondelle plate pour les conserver.
Page 46 4 Montage mécanique Manuel utilisateur Quantité Spécifications Source Profilé en U Non fourni en acier Pince Selon la spécifica- Non fourni tion du poteau Étape 1 Érigez et stabilisez le poteau sur le site d'installation. Veuillez sauter cette étape si l'onduleur doit être installé sur un poteau en béton, un support PV, etc.
Page 47 Manuel utilisateur 4 Montage mécanique - - FIN Installation de l'onduleur Préparation de l'outil Spécifications Tournevis cruciforme Préparation du matériel Quantité Spécifications Source M5×16 Fourni cruciforme Étape 1 Sortez l'onduleur de l'emballage. Étape 2 Soulevez l'onduleur sur le support de fixation et assurez-vous que les oreilles de montage s'insèrent bien dans les rainures du support de fixation.
Page 48 4 Montage mécanique Manuel utilisateur Installation de l'optimiseur (facultatif) Si des optimiseurs sont sélectionnés pour le système, installez-les en vous référant au Guide d'installation rapide SP600S. Installation du RSD (en option) Si des RSD sont sélectionnés pour le système, installez-les en vous référant au Guide d'installation rapide SR20D-M.
Page 49 Raccordement électrique Consignes de sécurité La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil. • Les opérateurs doivent porter un équipement de protection individuelle approprié pendant les branchements électriques. • Ils doivent s'assurer que les câbles ne sont pas sous tension avec un dispositif de mesure avant de toucher les câbles CC.
Page 50 5 Raccordement électrique Manuel utilisateur AVERTISSEMENT N'endommagez pas le conducteur de terre. Ne faites pas fonctionner le produit en l'absence d'un conducteur de terre correctement installé. Sinon, vous risquez de vous blesser ou d'endommager le produit. Veuillez utiliser des appareils de mesure avec une plage appropriée. Une surtension peut endommager l'appareil de mesure et provoquer des blessures.
Page 51 Manuel utilisateur 5 Raccordement électrique • Installez le câble de mise à la terre de protection externe en premier lors du raccordement électrique et retirez le câble de mise à la terre de protection externe en dernier lors du retrait de l'onduleur. •...
Page 52 5 Raccordement électrique Manuel utilisateur Figure 5-1 Description des bornes * L'illustration présentée ici est fournie à titre de référence seulement. Le produit réel que vous recevez peut différer de cette illustration. Élé Marqueur Remarque Borne ment Interrup Utilisé pour activer et désactiver INTERRUPTEUR CC teur CC l'entrée CC.
Page 53 Manuel utilisateur 5 Raccordement électrique Tableau 5-1 Étiquette de la borne COM2 RS485 Compteur D4/8 D2/6 PGND PGND D3/7 D1/5 N° Tableau 5-2 Description de l'étiquette de la borne COM2 Description N° Étiquette contact sec d'arrêt d'urgence • « AU »/« NZ » Dispositif permettant la réponse à la demande (DRED) •...
Page 54 5 Raccordement électrique Manuel utilisateur (B1) Optimiseur (facultatif) （A）Chaîne PV （C）Onduleur (B2) RSD (facultatif) （E）Appareil de （F）Disjoncteur CA （D）Réseau surveillance Tableau 5-3 Exigences liées au câble Spécifications Diamètre Type N° Câble du câble Section admissible (mm (en mm) Câble PV multipolaire avec une tension de Câble CC...
Page 55 Pour les connexions de mise à la terre, vous pouvez également utiliser d'autres tailles de câbles de mise à la terre, à condition qu'elles respectent les normes et les réglementations de sécurité locales. Cependant, SUNGROW ne saura en aucun cas être tenue responsable des dommages causés.
Page 56 5 Raccordement électrique Manuel utilisateur Sertir la borne OT/DT Sertir la borne OT/DT 1. Gaine thermorétractable 2. Borne OT/DT 3. Pince hydraulique 4. Pistolet thermique Exigences liées au câble en aluminium Si vous choisissez un câble en aluminium, utilisez une borne d'adaptateur cuivre-aluminium pour éviter tout contact direct entre la barre de cuivre et le câble en aluminium.
Page 57 Manuel utilisateur 5 Raccordement électrique Assurez-vous que la borne sélectionnée peut entrer directement en contact avec la barre de cuivre. En cas de problème, contactez le fabricant de la borne. Assurez-vous que la barre de cuivre n'est pas en contact direct avec le fil d'aluminium.
Page 58 à la terre côté CA sont correctement mises à la terre. Le branchement à la terre peut être effectué par d'autres moyens conformes aux normes et réglementations locales, et SUNGROW n'est pas responsable des éventuelles conséquences. 5.5.1 Exigences de mise à la terre de protection externe Dans ce système d'alimentation PV, toutes les pièces métalliques et boîtiers de l'appareil...
Page 59 Un disjoncteur indépendant ou un fusible doit être installé au niveau de la sortie de l'onduleur afin de garantir la déconnexion en toute sécurité du réseau. Courant nominal Onduleur Tension nominale recommandée recommandé SG25CX-P2 400 V 63 A SG30CX-P2 400 V 63 A...
Page 60 Si plusieurs onduleurs sont branchés en parallèle au réseau, vérifiez que le nombre total d'onduleurs parallèles ne dépasse pas 25. Nombre maximal d'optimiseurs/de RSD Si SUNGROW Logger1000 est utilisé, veuillez noter qu'un maximum de 4 900 optimiseurs ou RSD peuvent être connectés. 5.6.2 Exigences liées aux bornes OT/DT Les bornes OT / DT (non fournies avec l'unité) sont nécessaires pour fixer les câbles CA au...
Page 61 Manuel utilisateur 5 Raccordement électrique 5.6.3 Procédure de câblage Étape 1 Déconnectez le disjoncteur côté CA afin de prévenir toute reconnexion accidentelle. Étape 2 Sortez le boîtier de jonction CA et desserrez l'écrou tournant.Après avoir retiré les joints, sélectionnez un ou plusieurs joints appropriés à utiliser ensemble en fonction du diamètre extérieur du câble, en vous référant au tableau ci-dessous.
Page 62 5 Raccordement électrique Manuel utilisateur Étape 4 Retirez le capuchon de protection CA.
Page 63 Manuel utilisateur 5 Raccordement électrique Étape 5 Fixez les fils aux bornes correspondantes. Tirez doucement le câble vers l'arrière pour vérifier la fermeté du branchement. Observez la disposition des bornes sur le bornier. Ne connectez pas les fils de phase à la borne « PE » ou à la borne « N ». Sinon, l'onduleur risque d'être endommagé...
Page 64 5 Raccordement électrique Manuel utilisateur Vérifiez que la profondeur L de la prise utilisée n'est pas inférieure à 18 mm.
Page 65 Manuel utilisateur 5 Raccordement électrique Étape 6 Fixez le boîtier de jonction. Assurez-vous que le boîtier de jonction est correctement assemblé. Si vous ne le faites pas, vous risquez d'affecter les performances d'étanchéité du côté CA, et la perte ainsi causée n'est pas couverte par la garantie.
Page 66 5 Raccordement électrique Manuel utilisateur Étape 7 Tirez doucement le câble vers l'arrière pour garantir un bon branchement et serrez l'écrou tournant dans le sens horaire. - - FIN Branchement du câble CC La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil.
Page 67 Manuel utilisateur 5 Raccordement électrique AVERTISSEMENT • Assurez-vous que la chaîne PV est bien isolée de la terre avant de la connecter à l'onduleur. • Vérifiez que la tension CC maximum et le courant de court-circuit maximum de toute chaîne ne dépassent jamais les valeurs autorisées de l'onduleur spécifiées dans la «...
Page 68 5 Raccordement électrique Manuel utilisateur Le branchement de la chaîne PV doit répondre aux conditions suivantes : À défaut, cela pourrait causer des dommages irréversibles à l'onduleur, non couverts par la garantie. • L'utilisation combinée de différents modèles ou marques de modules PV dans un même circuit MPPT ou de modules PV d'orientation ou d'inclinaison différentes dans une chaîne n'endommagera pas l'onduleur, mais entraînera des performances médiocres du système !
Page 69 Ne connectez pas le disjoncteur CA avant d'avoir terminé les raccordements électriques. SUNGROW livre le produit avec les connecteurs PV qui permettent de connecter rapidement les entrées PV. Pour garantir la protection IP66, utilisez uniquement le connecteur fourni ou un connecteur avec le même indice de protection.
Page 70 5 Raccordement électrique Manuel utilisateur Étape 2 Assemblez les extrémités du câble avec la pince à sertir. 1: Contact à sertir positif 2：Contact à sertir négatif Étape 3 Passez le câble dans le presse-étoupe et insérez le contact à sertir dans l'isolateur jusqu'à...
Page 71 Manuel utilisateur 5 Raccordement électrique 5.7.3 Installation du connecteur PV Étape 1 Assurez-vous que l'interrupteur CC est en position « OFF ». Sinon, mettez-le manuellement sur « OFF ». Étape 2 Vérifiez la polarité du câble de connexion de la chaîne PV et vérifiez également que la tension de circuit ouvert ne dépasse en aucun cas la limite d'entrée de l'onduleur de 1 100 V.
Page 72 5 Raccordement électrique Manuel utilisateur Étape 4 Branchez les connecteurs PV aux bornes correspondantes jusqu'à entendre un clic. Étape 5 Respectez les étapes suivantes pour brancher les connecteurs PV d'autres chaînes PV. Étape 6 Scellez les bornes PV inutilisées avec des capuchons. - - FIN •...
Page 73 Manuel utilisateur 5 Raccordement électrique Une fois le module de communication en cours d'utilisation, ne branchez pas l'onduleur à un collecteur de données tiers en même temps via le port RS485. Pour plus de détails sur l'installation et la configuration du module, reportez-vous au manuel fourni avec le module.
Page 74 5 Raccordement électrique Manuel utilisateur Étape 2 Dévissez l'écrou tournant du module de communication et sortez la bague d'étanchéité interne. Étape 3 Dévissez le boîtier du module de communication. Étape 4 Faites passer le câble réseau à travers l'écrou tournant et le joint. Ensuite, acheminez le câble dans l'ouverture du la bague d'étanchéité.
Page 75 Manuel utilisateur 5 Raccordement électrique Étape 5 Insérez la fiche RJ45 dans le connecteur enfichable avant jusqu'à ce que vous entendiez un clic et serrez le boîtier. Installez le joint et serrez l'écrou tournant. Étape 6 Retirez le couvercle étanche de la borne COM1 et installez WiNet-S/WiNet-2S. Étape 7 Secouez-le légèrement à...
Page 76 5 Raccordement électrique Manuel utilisateur Étape 2 Installez le module. Secouez-le légèrement à la main pour déterminer s'il est correctement installé, de la manière indiquée ci-dessous. Étape 3 Veuillez vous reporter au guide fourni avec le module pour la configuration. - - FIN 5.8.3 Connexion RS485 Lorsqu'il n'y a qu'un seul onduleur, la RS485 peut être connectée à...
Page 77 Manuel utilisateur 5 Raccordement électrique 5.8.3.1 Assemblage du connecteur COM Étape 1 Dévissez l'écrou tournant du connecteur. Étape 2 Sortez le bornier. Étape 3 Retirez le joint et faites passer le câble à travers le presse-étoupe. Étape 4 Retirez la gaine de câble et dénudez l'isolant du fil.
Page 78 5 Raccordement électrique Manuel utilisateur Étape 5 Branchez les câbles à la borne RS485 selon les étiquettes au bas de l'onduleur. Étape 6 Tirez les câbles vers l'extérieur pour vérifier qu'ils sont fermement connectés. Étape 7 Insérez le bornier dans le connecteur jusqu'à ce qu'il s'enclenche avec un clic audible. Étape 8 Serrez l'écrou tournant.
Page 79 Pour régler la limite de puissance d'alimentation, reportez-vous à la section "7.4.2 Procédure de connexion" Contactez SUNGROW pour vérifier si le modèle de Smart Energy Meter est disponible localement. Cette section décrit principalement les branchements des câbles du côté de l'onduleur.
Page 80 5 Raccordement électrique Manuel utilisateur 5.8.5 Connexion à contact sec Les câbles à contact sec nécessitent une section transversale de 1 mm à 1,5 mm La procédure de connexion du contact sec est identique à celle du bornier RS485. 5.8.5.1 Fonction du contact sec La méthode de connexion des contacts secs est similaire à...
Page 81 Manuel utilisateur 5 Raccordement électrique Les appareils branchés au relais doivent satisfaire aux exigences suivantes : Exigences requises concernant Exigences requises concernant le côté CC le côté CA Tension max. : 250 VCA Tension max. : 30 VCC Courant max. : 3 A Courant max.
Page 82 5 Raccordement électrique Manuel utilisateur Figure 5-6 Contact d'arrêt local Figure 5-7 Topologie de connexion en série Lors du câblage des contacts secs DI, vérifiez que la distance de câblage maximale respecte les exigences qui sont énumérées dans la section "10.2 Distance de câblage du contact sec DI".
Page 83 Close S1 et S5 Activez la fonction DRM via l'application iSolarCloud. En cas de problème, contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW. La fonction DRM s'applique uniquement aux appareils pour l'Australie et la Nouvelle-Zélande. Commande d'ondulation En Allemagne, la société...
Page 84 5 Raccordement électrique Manuel utilisateur 5.8.6.1 Assemblage du connecteur COM Étape 1 Dévissez l'écrou tournant du connecteur. Étape 2 Sortez le bornier. Étape 3 Retirez le joint et faites passer le câble à travers le presse-étoupe. Étape 4 Retirez la gaine du câble de 7 à 10 mm.
Page 85 Manuel utilisateur 5 Raccordement électrique Étape 5 Branchez les câbles à la borne correspondante selon les étiquettes au bas de l'onduleur. Étape 6 Tirez les câbles vers l'extérieur pour vérifier qu'ils sont fermement connectés. Étape 7 Insérez le bornier dans le connecteur jusqu'à ce qu'il s'enclenche avec un clic audible. Étape 8 Serrez l'écrou tournant.
Page 86 5 Raccordement électrique Manuel utilisateur Étape 2 Insérez le connecteur COM dans la borne COM2 sur la partie inférieure de l'onduleur jusqu'à ce que vous entendiez un bruit. Étape 3 Tirez les câbles vers l'extérieur pour vérifier qu'ils sont correctement fixés. Étape 4 Connectez l'autre extrémité...
Page 87 Mise en service Inspection avant mise en service Vérifiez les éléments suivants avant de démarrer l'onduleur : • Tout l'équipement a été installé de manière fiable. • Le ou les interrupteurs CC et le disjoncteur CA sont en position « ARRÊT ». •...
Page 88 6 Mise en service Manuel utilisateur Étape 1 Tournez l'interrupteur CC de l'onduleur sur la position « ON ». Le témoin clignote lentement en bleu. • Suivez scrupuleusement la séquence précédente. Sinon, le produit risque d'être endommagé, et la perte causée n'est pas couverte par la garantie. •...
Page 89 Manuel utilisateur 6 Mise en service • Dans le cas d'un scénario à plusieurs onduleurs où des optimiseurs sont installés, démarrez les onduleurs un par un dans l'ordre approprié. Ne démarrez pas les onduleurs tous en même temps. • Si le système PV dans lequel l'onduleur est installé est équipé d'optimiseurs et que la disposition physique des optimiseurs a été...
Page 90 Application iSolarCloud Courte introduction L'application iSolarCloud permet d'établir une connexion de communication avec l'onduleur en Bluetooth pour réaliser des opérations de maintenance de proximité sur l'appareil. Les utilisateurs peuvent utiliser l'application pour afficher les informations de base, les alarmes et les événements, définir les paramètres, télécharger les journaux, etc. Les captures d'écran de ce manuel sont basées sur le système Android V2.1.6, et les interfaces réelles peuvent différer.
Page 91 Manuel utilisateur 7 Application iSolarCloud Les systèmes équipés d'optimiseurs SUNGROW ne peuvent fonctionner qu'avec les appareils de communication SUNGROW et l'application iSolarCloud. Veuillez utiliser la version V2.1.6.20230411 ou une version ultérieure de l'application iSolarCloud. Aperçu des fonctions L'application fournit des fonctions d'affichage et de réglage des paramètres, comme l'illustre la figure suivante.
Page 92 7 Application iSolarCloud Manuel utilisateur L'onduleur ne peut s'associer qu'à un seul téléphone à la fois via Bluetooth. 7.4.2 Procédure de connexion Étape 1 Ouvrer l'application pour accéder la page de connexion, appuyez sur Accès local au bas de la page pour accéder à la page suivante.
Page 93 Manuel utilisateur 7 Application iSolarCloud Étape 2 Établissez la connexion Bluetooth de l'une des deux manières suivantes. Si le témoin LED clignote en bleu, la connexion est établie avec succès. Si l'onduleur est configuré avec des optimiseurs ou des RSD, il faut se connecter à iSolarCloud via WiNet-S2 ou au logger1000 Web pour voir et modifier les paramètres de l'optimiseur ou du RSD.
Page 94 Pour régler les paramètres de l'onduleur liés à la protection et au support du réseau, contactez votre distributeur pour obtenir le compte avancé et le mot de passe correspondant. Contactez SUNGROW si le distributeur n'est pas en mesure de vous fournir les informations requises.
Page 95 Manuel utilisateur 7 Application iSolarCloud Étape 5 Pour l'Australie, vous devez en outre définir le prestataire de services de réseau applicable puis le type de réseau. Appuyez sur Compagnie d'électricité pour sélectionner la compagnie d'électricité appropriée. Figure 7-5 Compagnie d'électricité d'initialisation L'illustration présentée ici est fournie à...
Page 96 7 Application iSolarCloud Manuel utilisateur Type de réseau Prestataire de service réseau PowerWater Embedded Generation Notice Photovoltaic Systems:2020 SA Power Networks • TS129-2019 : < 10 kW pour monophasé et 30 kW pour triphasé • TS130-2017 : > 30 kW et ≤ 200 kW •...
Page 97 Manuel utilisateur 7 Application iSolarCloud Étape 8 Lorsque vous initialisez l'onduleur, l'application affiche automatiquement sa page d'accueil. - - FIN Affichage des informations sur l'appareil 7.5.1 Accueil Une fois la connexion établie, la page d'accueil est la suivante : Figure 7-6 Page d'accueil Tableau 7-3 Description de la page d'accueil Désignation Description...
Page 98 7 Application iSolarCloud Manuel utilisateur Désignation Description N° Production Rendement énergétique quotidien et rendements d'énergie énergétiques cumulés de l'onduleur Puissance en Puissance de sortie de l'onduleur temps réel Courbe montrant le changement de puissance entre 5h00 et 23h00 tous les jours Courbe de (Chaque point de la courbe représente le pourcentage de puissance...
Page 99 Manuel utilisateur 7 Application iSolarCloud Tableau 7-5 Description de l'état du PID Description État Récupération Les onduleurs effectuent activement la récupération PID. PID en cours Le système a détecté que l'impédance ISO est anormale ou que le PID Anomalie PID ne peut pas fonctionner normalement après l'activation de la fonction PID.
Page 100 7 Application iSolarCloud Manuel utilisateur Classificati Description Paramètre Mode de puissance réactive Puissance CC totale Puissance entrée totale côté CC Entrée MPPT x tension La tension d'entrée du x MPPT MPPT x courant Le courant d'entrée du x MPPT Rendement quotidien Rendement mensuel Rendement annuel...
Page 101 Manuel utilisateur 7 Application iSolarCloud Figure 7-8 Enregistrement d'alarmes de défauts Appuyez sur pour sélectionner un intervalle de temps et afficher les enregistrements correspondants. L'onduleur peut enregistrer au plus les 400 derniers événements. Sélectionnez l'un des enregistrements de la liste et appuyez sur celui-ci pour afficher les informations détaillées sur le défaut, comme indiqué...
Page 102 7 Application iSolarCloud Manuel utilisateur Figure 7-10 Courbe de puissance L'App affiche les enregistrements de production d'énergie sous différentes formes, notamment un graphique de production d'énergie quotidienne, un histogramme de production d'énergie mensuel, un histogramme de production d'énergie annuel et un histogramme de production totale.
Page 103 Manuel utilisateur 7 Application iSolarCloud Historique des événements Appuyez sur Historique des événements pour afficher la liste des enregistrements d'événements. Cliquez pour sélectionner un intervalle de temps et afficher les enregistrements correspondants. L'onduleur peut enregistrer au plus les 400 derniers événements. Plus Appuyez sur Plus sur la barre de navigation pour accéder à...
Page 104 Appuyez sur “Réglage→Paramètres de fonctionnement→Heure d'exécution” pour accéder à l'interface correspondante. Figure 7-13 Heure d'exécution Paramètres PID La fonction PID peut ne pas être applicable dans certaines régions. Veuillez contacter SUNGROW pour plus de détails. Appuyez sur “Réglage→Paramètres de fonctionnement→Paramètres PID” pour accéder à l'interface correspondante.
Page 105 Paramètres AFCI La fonction AFCI peut ne pas être applicable dans certaines régions. Veuillez contacter SUNGROW pour plus de détails. Appuyez sur “Réglage→Paramètres de fonctionnement→Paramètres AFCI” pour entrer dans l'écran correspondant, sur lequel vous pouvez définir les « Paramètres AFCI ».
Page 106 7 Application iSolarCloud Manuel utilisateur Figure 7-16 Réglage des paramètres normaux 7.6.3 Paramètres de régulation de puissance Régulation de la puissance active Appuyez sur “Réglage→Paramètres de régulation de puissance→Régulation de la puissance active” pour accéder à l'écran, comme représenté dans la figure suivante.
Page 107 Manuel utilisateur 7 Application iSolarCloud Figure 7-17 Régulation de la puissance active Tableau 7-9 Régulation de la puissance active Définition/description du Plage Paramètre paramètre Démarrage progressif Interrupteur pour activer/ Activer/Désactiver de la puissance active désactiver la fonction de après défaillance démarrage progressif de la puissance active après un défaut.
Page 108 7 Application iSolarCloud Manuel utilisateur Définition/description du Plage Paramètre paramètre Gradient de baisse de Gradient de réduction de la 1 %/min~6 000 %/min la puissance active puissance active de l'onduleur par minute. Gradient d'augmenta- Gradient d'élévation de la 1 %/min~6000 %/min tion de la puissance puissance active de l'onduleur active...
Page 109 Manuel utilisateur 7 Application iSolarCloud Figure 7-18 Régulation de la puissance réactive Tableau 7-10 Régulation de la puissance réactive Définition/description du Plage Paramètre paramètre Production nocturne Interrupteur pour activer/ Activer/Désactiver de puissance réactive désactiver la fonction de génération de puissance pendant la nuit.
Page 110 7 Application iSolarCloud Manuel utilisateur Tableau 7-11 Descriptions du mode de régulation de la puissance réactive : Descriptions Mode Le PF est fixé à +1 000. La puissance réactive peut être réglée à l'aide du paramètre PF (facteur de puissance). La puissance réactive peut être réglée à...
Page 111 Manuel utilisateur 7 Application iSolarCloud Explication Plage Paramètre Facteur de puissance au point P2 sur la QP_K2 courbe du mode Q(P) Facteur de puissance au point P3 sur la QP_K3 courbe du mode Q(P) Pourcentage de tension pour l'activation 100% ~ 110% EnterVoltage de la fonction Q(P) Pourcentage de tension pour la désactiva-...
Page 112 7 Application iSolarCloud Manuel utilisateur Explication Plage Paramètre Valeur Q/Sn en P2 sur la courbe du mode QU_Q2 -60% ~ 60% Q(U) Limite de tension du réseau en P3 sur la QU_V3 100% ~ 120% courbe du mode Q(U) Valeur Q/Sn en P3 sur la courbe du mode QU_Q3 -60% ~ 60% Q(U)
Page 113 Manuel utilisateur 7 Application iSolarCloud Figure 7-21 Paramètres du port série Tableau 7-14 Paramètres du port série Plage Paramètre Adresse de l'appareil 1–246 7.6.5 Mise à jour du micrologiciel Pour éviter un échec de téléchargement en raison d'un signal réseau de mauvaise qualité sur site, il est recommandé...
Page 114 Contactez votre distributeur pour obtenir un compte de niveau supérieur et le mot de passe correspondant avant de régler les paramètres de détection de mise à la terre. Contactez SUNGROW si le distributeur est incapable de fournir les informations requises.
Page 115 Manuel utilisateur 7 Application iSolarCloud Le défaut de résistance d'isolement PV (sous-code de défaut 039) déclenche le relais DO pour signaler l'alarme externe. 7.6.7 Changement du mot de passe Appuyez sur Modifier le mot de passe pour accéder à l'interface de modification du mot de passe comme représenté...
Page 116 • Vous êtes déjà connecté à l'application iSolarCloud. Vous pouvez créer vous-même un compte iSolarCloud, ou contacter votre revendeur/installateur ou SUNGROW pour obtenir le compte et le mot de passe. Les appareils sont gérés dans le cadre d'une centrale sur l'application iSolarCloud. Vous pouvez ajouter différents types d'appareils à...
Page 117 Manuel utilisateur 7 Application iSolarCloud appareil de communication et configuration de la connexion réseau" "7.7.2.3 Définition tarifs". 7.7.2.1 Renseignement des informations sur la centrale Informations d'arrière-plan Les interfaces utilisateur pour la création d'une centrale peuvent varier légèrement selon le type de centrale, le type d'onduleur ou le dispositif de communication. Veuillez vous référer aux interfaces affichées sur l'application.
Page 118 7 Application iSolarCloud Manuel utilisateur Étape 1 Ouvrez l'application iSolarCloud. Saisissez le nom du compte et le mot de passe sur l'écran de connexion –> connectez-vous au compte –> appuyez sur Créer une centrale –> remplissez les informations générales de la centrale –> enregistrez les paramètres. Tableau 7-15 Paramètres requis pour la création d'une centrale Description Paramètre...
Page 119 Manuel utilisateur 7 Application iSolarCloud Description Paramètre L'emplacement de la centrale, qui peut être défini de deux manières : • Réglage manuel : saisissez l'emplacement de la Adresse détaillée* centrale dans le champ de saisie. • Acquisition automatique : appuyez sur pour obtenir automatiquement l'emplacement actuel.
Page 120 7 Application iSolarCloud Manuel utilisateur Étape 1 Scannez le code QR sur l'appareil pour l'ajouter à la centrale.
Page 121 Manuel utilisateur 7 Application iSolarCloud Étape 2 Connectez l'appareil de communication au réseau domestique, afin que les données puis- sent être transférées au serveur iSolarCloud via le réseau domestique. Appuyez sur Réseau –> saisissez le mot de passe –> appuyez une fois sur le bouton de l'appareil de communication en suivant les instructions à...
Page 122 7 Application iSolarCloud Manuel utilisateur Étape 1 Définissez votre devise préférée dans Unité —> définissez Tarif de rachat et Tarif de consommation —> enregistrez les paramètres. Étape 2 Appuyez sur Terminer. Les étapes de la création d'une centrale sont maintenant terminées.
Page 123 Manuel utilisateur 7 Application iSolarCloud 7.7.3 Informations sur la centrale PV Flux de puissance : Des informations telles que la puissance générée et la puissance d'alimentation du système PV sont affichées ici. Les flèches entre les icônes indiquent que de l'énergie circule entre les appareils. La direction dans laquelle pointe la flèche indique le sens du flux d'énergie.
Page 124 7 Application iSolarCloud Manuel utilisateur Appuyez sur dans le coin supérieur droit du graphique de courbe pour l'afficher en mode paysage.
Page 125 Manuel utilisateur 7 Application iSolarCloud 7.7.4 Configuration de la disposition de l'optimiseur (facultatif) 7.7.4.1 Scénario avec un seul onduleur Étape 1 Ajout d'un onduleur : Choisissez la centrale cible et appuyez sur “ →Paramètres de disposition”. Ensuite, appuyez sur en bas de cet écran. Choisissez le Onduleur, et appuyez sur la zone vierge du canevas.
Page 126 7 Application iSolarCloud Manuel utilisateur Étape 2 Ajout d'un module PV : Appuyez sur en bas de l'écran. Choisissez Générer à partir de l'image. Appuyez sur le bouton plus au milieu de l'écran, puis sélectionnez Prendre une photo avec l'appareil ou Sélectionner depuis l'album pour télécharger le modèle de disposition physique.
Page 127 Manuel utilisateur 7 Application iSolarCloud Vérifiez si les optimiseurs ont tous été reconnus avec succès ; si ce n'est pas le cas, vous pouvez les ajouter manuellement. Appuyez sur en bas de l'écran, puis sélectionnez Module PV. Appuyez sur la zone vierge du canevas, complétez les informations requises et appuyez sur Ajouter.
Page 128 7 Application iSolarCloud Manuel utilisateur Étape 4 Configuration de la disposition logique : Appuyez sur Logique dans le coin inférieur droit de l'écran. Sélectionnez la chaîne cible. Touchez ou déplacez les modules correspondants avec votre doigt pour les placer dans le bon ordre en fonction du câblage actuel des optimiseurs. Appuyez ensuite sur Terminer.
Page 129 Manuel utilisateur 7 Application iSolarCloud - - FIN 7.7.4.2 Scénario à plusieurs onduleurs Étape 1 Ajout d'un onduleur : Choisissez la centrale cible et appuyez sur “ →Paramètres de disposition”. Ensuite, appuyez sur en bas de cet écran. Choisissez le Onduleur, et appuyez sur la zone vierge du canevas. Définissez le nombre d'onduleurs et appuyez sur Ajouter pour ajouter un onduleur.
Page 130 7 Application iSolarCloud Manuel utilisateur Étape 4 Après avoir effectué les réglages ci-dessus, appuyez sur en haut à droite de l'écran pour les publier. Étape 5 Définissez Réglage du point de fréquence auto sur Désactiver, puis modifier le point de fréquence pour l'onduleur 1 en vous référant à la section "...
Page 131 Manuel utilisateur 7 Application iSolarCloud 7.7.4.4 Affichage de la disposition Affichage de la disposition de l'optimiseur Appuyez sur en haut à gauche de l'écran. Vous pouvez choisir Disposition physique ou Disposition logique pour vérifier la disposition correspondante. Affichage des données de rendement énergétique Appuyez sur en haut à...
Page 132 7 Application iSolarCloud Manuel utilisateur • Appuyez sur un onduleur de l'écran pour vérifier ses données de rendement. • Appuyez sur Information en bas à gauche de l'écran pour vérifier les informations détaillées de l'appareil, telles que Informations générales, Défauts, Courbe, Paramètres et État du signal de pilotage à...
Page 133 Manuel utilisateur 7 Application iSolarCloud Affichage des courbes Appuyez sur Courbe dans le coin inférieur droit de l'écran. Choisissez un module et appuyez sur Courbe pour afficher ses données de production d'énergie sous forme de courbe.
Page 134 Mise hors service du système Débranchement de l'onduleur Risque de brûlures ! Même si l'onduleur est arrêté, il peut encore être chaud et provoquer des brûlures. Portez des gants de protection avant de manipuler l'onduleur une fois refroidi. L'onduleur doit être éteint lors de l'entretien ou d'autres interventions. Procédez comme suit pour débrancher l'onduleur des sources d'alimentation CA et CC.
Page 135 Manuel utilisateur 8 Mise hors service du système • Avant de démonter l'onduleur, débranchez-le des sources d'alimentation CA et • S'il y a plus de deux couches de bornes CC d'onduleur, démontez les connecteurs CC externes avant de démonter les connecteurs internes. •...
Page 136 8 Mise hors service du système Manuel utilisateur Étape 2 Après le redémarrage du WiNet-S/WiNet-S2/de l'enregistreur, le système recherchera au- tomatiquement le nouvel appareil, et l'adresse de transfert du nouvel appareil sera la même que celle de l'ancien. Étape 3 L'appareil sur le cloud sera remplacé automatiquement lorsque le module de communication/l'enregistreur aura accédé...
Page 137 Manuel utilisateur 8 Mise hors service du système Certaines pièces et certains dispositifs de l'onduleur peuvent entraîner une pollution de l'environnement. Mettez-les au rebut conformément aux règlements d'élimination des déchets électroniques en vigueur sur le site d'installation.
Page 138 Dépannage et maintenance Dépannage Lorsqu'un défaut survient sur l'onduleur, les informations relatives au défaut sont affichées sur l'interface de l'application. Si l'onduleur est équipé d'un écran LCD, celui-ci affiche les informations relatives au défaut. Les codes de défaut et les méthodes de dépannage de tous les onduleurs PV sont détaillés dans le tableau ci-dessous, et seuls certains de ces défauts peuvent se produire sur le modèle que vous avez acheté.
Page 139 LCD. Modifiez les valeurs de protection contre la surtension avec l'approbation du fournisseur d'électricité local. 3. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnecte au réseau lorsque celui-ci fonctionne à...
Page 140 2. Vérifiez que les paramètres de protection sont électrique correctement définis sur l'application ou l'écran LCD. 3. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnecte au réseau lorsque celui-ci fonctionne à...
Page 141 Anomalie sur le solution lorsque le paramètre du réseau dépasse réseau la plage définie. 2. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnecte au réseau lorsque celui-ci fonctionne à nouveau normalement.
Page 142 CC et inversez la polarité lorsque le courant de la chaîne chute en dessous de 0,5 A. Défaut de 2. Contactez le service après-vente de Sungrow 532-547, 564- connexion si les causes précédentes sont éliminées et que inversée PV l'alarme persiste.
Page 143 élevée aux rayons de soleil. Si c'est le cas, protégez-le. 4. Vérifiez si le ventilateur fonctionne correctement. Sinon, remplacez le ventilateur. 5. Contactez le service après-vente de Sungrow Power si le défaut est dû à d'autres causes et persiste. Température Arrêtez et débranchez l'onduleur.
Page 144 Si oui, remplacez le câble endommagé et serrez les bornes pour garantir une connexion fiable. 5. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. 1. Vérifiez que le câble CA est correctement branché.
Page 145 CC et effacez le défaut d'arc électrique sur l'application ou l'écran LCD. L'onduleur reviendra ensuite à un fonctionnement normal. 3. Contactez le service après-vente Sungrow si le défaut persiste. 1. Vérifiez si le compteur est mal connecté. Alarme 2. Vérifiez si le câblage d'entrée et de sortie du branchement compteur est inversé.
Page 146 Alarme de 2. Reconnectez le câble de communication du communication compteur. parallèle de l'onduleur 3. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que l'alarme persiste. 7, 11, 16, 19–25, 30–34, 36, 38, 40–42, 44–50, 52–58, 60–69, 85, 87,...
Page 147 0,5 A. Branchement 264-283 2. Contactez le service après-vente de Sungrow inversé MPPT si les causes précédentes sont éliminées et que le défaut persiste. *Les codes 264 à 279 correspondent respectivement aux chaînes 1 à...
Page 148 à la terre. 4. Si le défaut n'est pas causé par les raisons susmentionnées et persiste, contactez le service après-vente de Sungrow. 1. Il est interdit de déconnecter directement le commutateur CC si le courant CC est supérieur à...
Page 149 • Contactez le revendeur si les mesures énumérées dans la colonne « Méthode de dépannage » ont été prises mais que le problème persiste. Contactez SUNGROW si le revendeur ne parvient pas à résoudre le problème.
Page 150 9 Dépannage et maintenance Manuel utilisateur Maintenance 9.2.1 Avertissements relatifs à la maintenance Risque de dommages pour l'onduleur ou de blessure corporelle suite à un entretien inadéquat ! • Veillez à utiliser des outils d'isolation spéciaux pendant les opérations sous haute tension.
Page 151 Pour éviter tout risque d'électrocution, n'effectuez pas d'opérations de maintenance non couvertes par ce manuel. Si nécessaire, contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW. À défaut, les pertes provoquées ne seront pas couvertes par la garantie.
Page 152 9 Dépannage et maintenance Manuel utilisateur • L'arrêt rapide n'est pas pris en charge si les optimiseurs sont configurés pour un scénario de déploiement MPPT partiel. • Veuillez vérifier régulièrement si la fonction d'arrêt rapide est normale. • Il est impossible d'activer l'arrêt rapide en désactivant l'interrupteur CC de l'onduleur.
Page 153 Manuel utilisateur 9 Dépannage et maintenance 9.2.5 Entretien du ventilateur • Mettez hors tension l'onduleur et débranchez-le de toutes les sources d'alimentation avant de procéder à l'entretien des ventilateurs. • Une fois que l'onduleur est hors tension depuis 15 minutes, mesurez la tension et le courant avec un instrument professionnel.
Page 154 9 Dépannage et maintenance Manuel utilisateur Étape 5 Remontez les ventilateurs dans l'onduleur dans l'ordre inverse et redémarrez l'onduleur. - - FIN...
Page 155 10 Annexe 10.1 Fiche technique SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Entrée (CC) Puissance d'entrée PV 35 kWp 42 kWp 46,2 kWp 50,4 kWp 56 kWp 70 kWp max. recomman dée Tension 1 100 V d'entrée PV max. Tension d'entrée PV min.
Page 156 10 Annexe Manuel utilisateur SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Nombre d'entrées indépen dantes Nombre de chaînes PV par MPPT Courant 90 A (30 A * 3) 120 A (30 A * 4) d'entrée PV max. Courant 120 A (40 A * 3) 160 A (40 A * 4) court-circuit CC max.
Page 157 Manuel utilisateur 10 Annexe SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Fréquence 50 Hz / 60 Hz nominale du réseau Plage de 45 Hz à 55 Hz / 55 à 65 Hz fréquence réseau Harmonique < 3 % (à puissance nominale) (THD) Facteur de puissance à...
Page 158 10 Annexe Manuel utilisateur SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Protection contre les courants de fuite Protection Alimentation CC de type II + II / CA de type II surtension Surveillance des défauts de mise à la terre Interrup teur CC Surveillance du courant...
Page 159 Manuel utilisateur 10 Annexe SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Corrosion Consomma tion de < 7 W puissance durant la nuit Plage de tempéra tures -30 à 60 ℃ ambiantes fonctionne ment Plage d'humidités relatives autorisée 0 – 100 % (sans condensa tion)
Page 160 10 Annexe Manuel utilisateur SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Borne OT Type de ou DT connexion Borne OT (16~35 mm²) (35~50 m- m²) Spécifica Diamètre externe 18~38 mm tions des câbles CA Prise en Fonction Q at night, LVRT, HVRT, contrôle de la puissance active et réac- charge du tive et contrôle de la vitesse de montée en puissance réseau...
Page 161 Manuel utilisateur 10 Annexe SG50CX-P2 （3） Paramètres SG30CX-P2 （3） 120 A (40 A / 40 A / 40 A) 160 A (40 A / 40 A / 40 A / Courant court-circuit CC max. 40 A) Sortie (CA) 29,9 kW 50 kW Puissance de sortie CA nominale...
Page 162 10 Annexe Manuel utilisateur SG50CX-P2 （3） Paramètres SG30CX-P2 （3） Interrupteur CC Surveillance du courant de la chaîne PV Interrupteur de circuit sur défaut d'arc (AFCI) Fonction de récupération PID Informations générales 645*575*245 mm Dimensions (L x H x P) 38 kg 41 kg Poids Sans transformateur...
Page 163 Manuel utilisateur 10 Annexe • la différence de tension entre les MPPT doit être inférieure à 80 V. • La tension de la chaîne configurée doit être supérieure à la limite inférieure de la tension nominale MPPT. SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX-...
Page 164 10 Annexe Manuel utilisateur SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Nombre de chaînes PV par MPPT Courant 90 A (30 A * 3) 120 A (30 A * 4) d'entrée PV max. Courant 120 A (40 A * 3) 160 A (40 A * 4) court-circuit CC max.
Page 165 Manuel utilisateur 10 Annexe SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Plage de 45 Hz à 55 Hz / 55 à 65 Hz fréquence réseau Harmonique < 3 % (à puissance nominale) (THD) Facteur de puissance à puissance > 0,99 / 0,8 capacitif – 0,8 inductif nominale / Facteur de puissance...
Page 166 10 Annexe Manuel utilisateur SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Protection contre les courants de fuite Protection Alimentation CC de type II + II / CA de type II surtension Surveillance des défauts de mise à la terre Interrup teur CC Surveillance du courant...
Page 167 Manuel utilisateur 10 Annexe SG25CX- SG30CX- SG33CX- SG36CX- SG40CX- SG50CX- Paramètres Plage d'humidités relatives autorisée 0 – 100 % (sans condensa tion) Méthode de Refroidissement de l'air intelligent et forcé refroidisse ment Altitude d'utilisation 4 000 m maximale Affichage DEL, Bluetooth + application Communica RS485 / WLAN / Facultatif : Ethernet tion...
Page 168 10 Annexe Manuel utilisateur 10.2 Distance de câblage du contact sec DI La distance de câblage entre les bornes de contact sec DI doit répondre aux exigences du tableau ci-dessous. La distance de câblage L est la longueur totale de tous les câbles de signaux DI.
Page 169 à 300 Ω ; et lorsqu'il y a plusieurs onduleurs connectés en série, vérifiez que l'impédance est inférieure à 300 Ω/nombre d'onduleurs. 10.3 Assurance qualité En cas de défaut du produit durant la période de garantie, SUNGROW fournira un service gratuit ou remplacera le produit par un nouveau. Preuve Pendant la période de garantie, il est nécessaire que le client fournisse la facture et la date...
Page 170 SUNGROW. • Le défaut ou le dommage a été causé par l'utilisation de composants ou de logiciels non standard ou non fournis par SUNGROW. • La plage d'installation et d'utilisation du site dépasse les stipulations des normes internationales correspondantes.
Page 171 Sungrow Power Supply Co., Ltd. www.sungrowpower.com...
