Procédure d'installation
Lorsque vous installez le moteur, vous devez utiliser des outils manuels pour installer toutes les pièces en
veillant à bien respecter le couple lorsqu'il est indiqué. Si vous utilisez des outils électriques pour assembler le
moteur, vous risquez d'endommager les composants et d'entraîner l'annulation de la garantie.
Installation du moteur sur le pont
REMARQUE : si les boulons fournis ne sont pas assez longs pour la surface de montage, vous devez utiliser des
vis à tête ronde en acier inoxydable
1 Sélectionnez un emplacement de montage sur l'étrave de votre bateau, conformément aux
recommandations de montage.
2 Placez le gabarit de montage inclus à l'emplacement d'installation choisi. Il doit dépasser le plat-bord ou le
bord du pont du bateau.
3 Marquez les emplacements des trous de montage sur le pont du bateau.
REMARQUE : utilisez les six trous symétriques du support pour une installation standard. Le septième trou
n'est pas nécessaire pour la plupart des installations.
4 À l'aide d'un foret de 9 mm
5 Placez le moteur sur le pont du bateau, en alignant les trous du support avec les trous de montage.

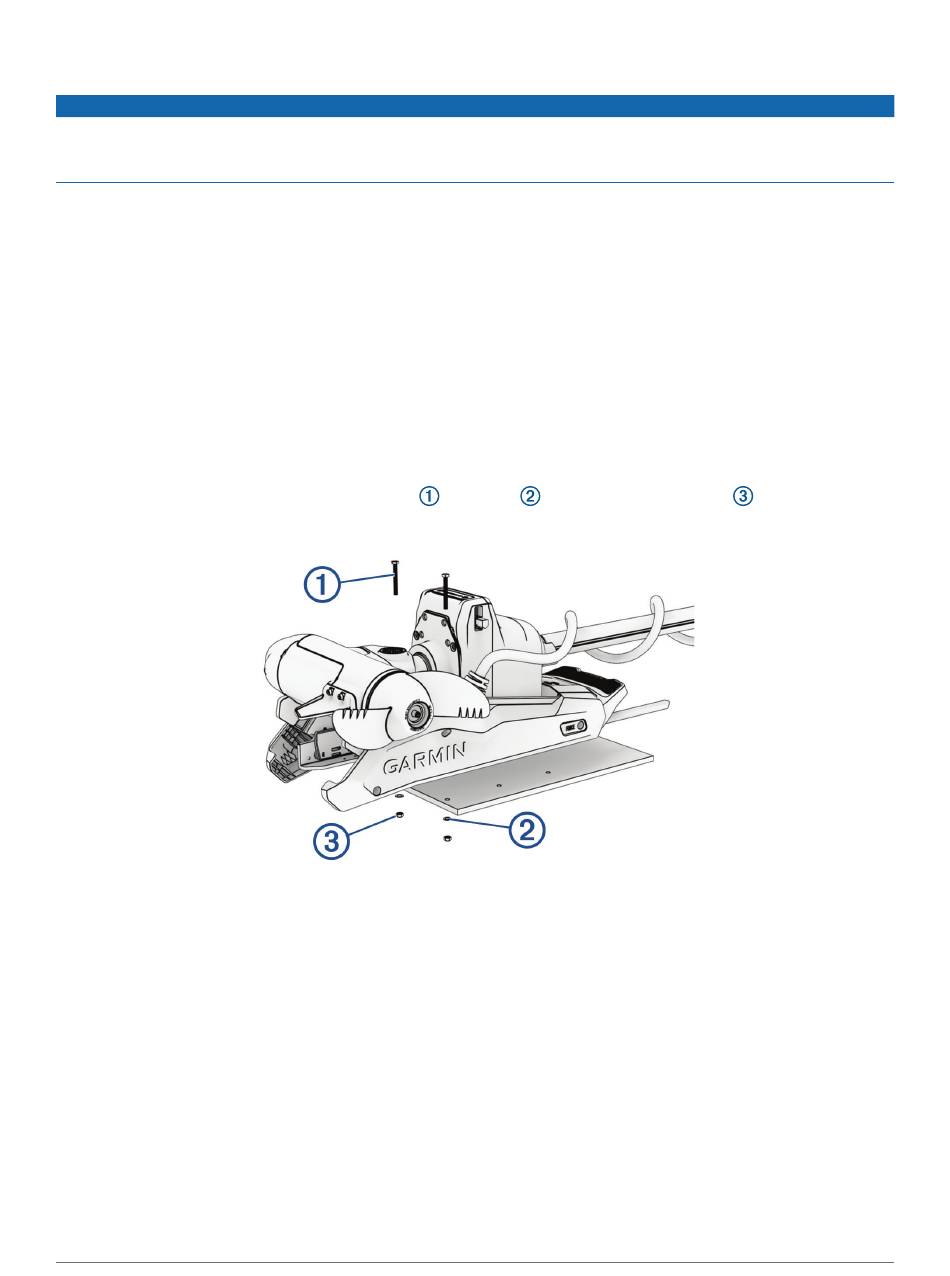

6 Fixez le support sur le pont en plaçant les vis
deux trous les plus proches du plat-bord ou du bord du pont.
7 Réglez la butée de manière à ce que le moteur puisse se déployer sans heurter le sol.
4
AVIS
5
/ po -20 (M8x1) de longueur appropriée.
16
(11
/ po), percez les trous de montage.
32
, rondelles et écrous de verrouillage fournis dans les
