D
Attention Ne retirez pas la vis 8 !

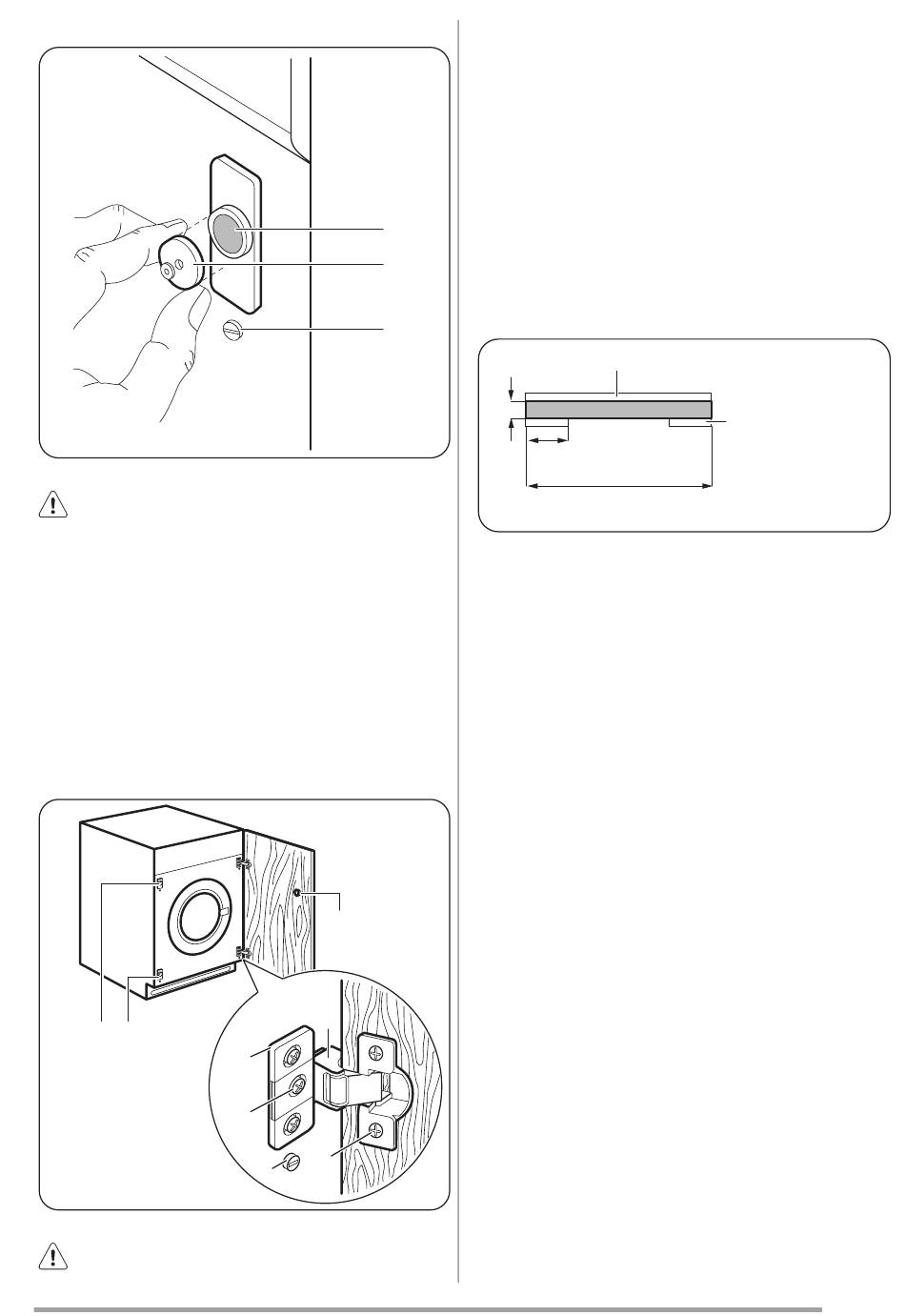

d) Contre-aimant (6)
L'appareil est équipé d'une fermeture de por-
te magnétique.
Pour permettre à ce dispositif de fonctionner
correctement, il est nécessaire de visser le
contre-aimant (6) (disque en acier + rondelle
de caoutchouc) sur la face intérieure de la
porte. Sa position doit correspondre à l'ai-
mant (4) se trouvant sur l'appareil (voir la figu-
re D).
4
5
E
Attention Ne retirez pas la vis 8 !
www.zanussi.com
4
6
8
6
1
7
3
2
8
Si la porte doit être ouverte de gauche à droi-
te, inversez la position des plaques (7), de
l'aimant (4) et de la plaque (5) (fig. B et E).
Montez le contre-aimant (6) et les charnières
(1) comme indiqué plus haut.
Recommandations concernant la cons-
truction et le montage d'un socle lors-
que l'installation nécessite de surélever
un appareil encastré.
Graphique F
5 mm Hardwood strip
40
100
600-605
Front view
Surélévation de l'appareil sur un socle en bois
fourni par l'installateur. Le matériau utilisé
pour construire le socle doit comporter une
surface anti-dérapante, être imperméable et,
si possible, d'une seule pièce.
S'il n'est pas possible d'utiliser une seule piè-
ce, en raison de la hauteur supplémentaire re-
quise, assurez-vous que les lamelles de bois
supplémentaires sont collées et vissées sur la
partie inférieure du socle (voir fig. F).
Additional pieces
of timber should run
from front to back
31
