2 Connexions des composants électroniques
2.1
Boîtier d'alimentation PB 43.01

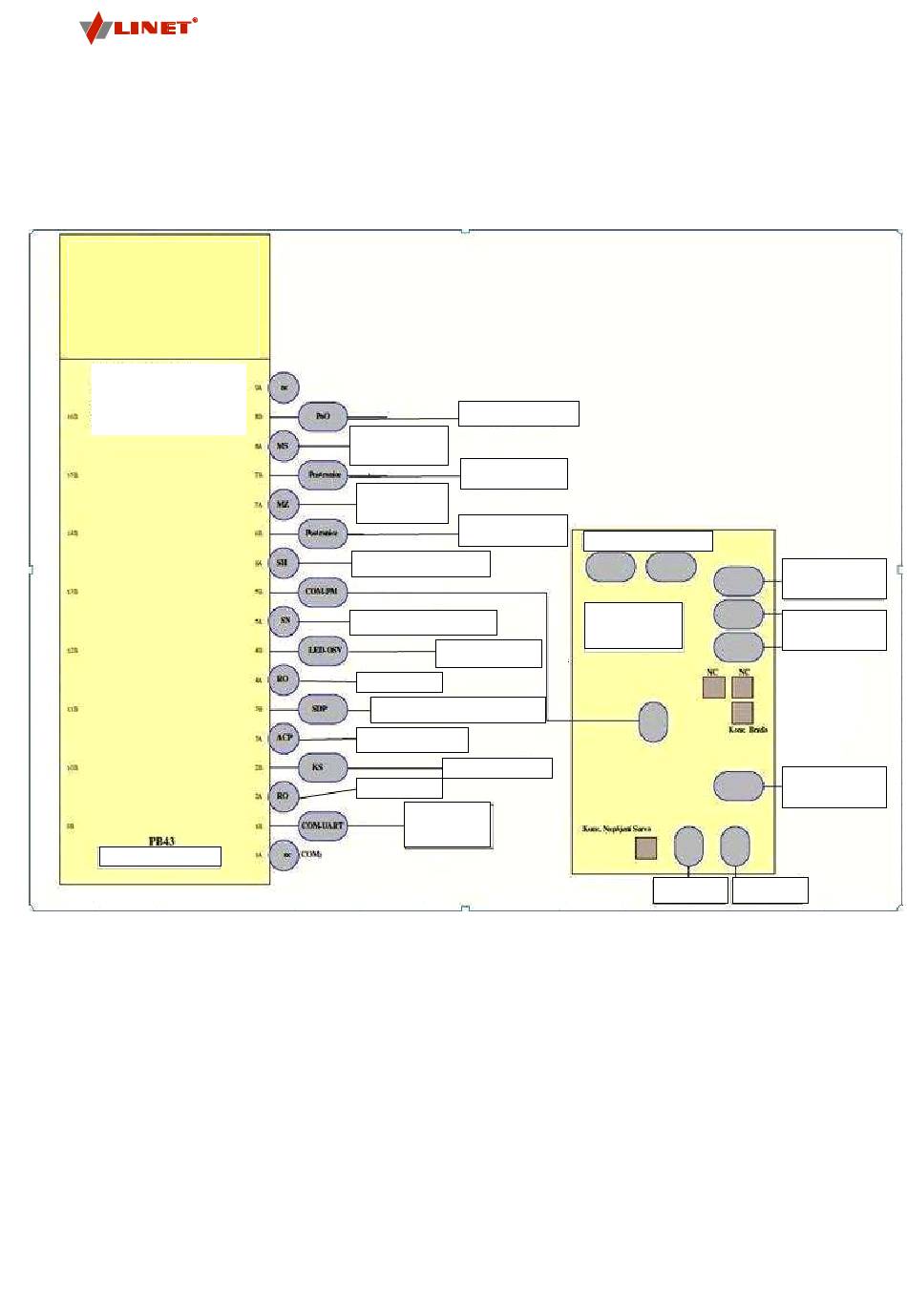

Schéma du bloc du circuit électrique du boîtier d'alimentation
PModule d'alimentation
électrique
CA 100V 110V 127V 230V
2x fusible 5x20mm
T1, 6A pour 230V
T3, 15V pour 100V, 110V, 127V
Batterie de secours
24V/1,2Ah,
thermofusible 84°C
fusible 15A
section de contrôle
Projet
MANUEL D'ENTRETIEN
Version 01
Contrôle par le patient
actionneur d'appui
resserré
contrôles des demi‐
barrières latérales
actionneur de
dossier
contrôles des demi‐
barrières latérales
colonne de levage à la tête
colonne de levage aux pieds
DEL de
rétroéclairage
contrôle manuel
connexion analogue – levage
boîtier de commande
interrupteurs finaux
contrôle manuel
interface LINIS
témoinde levage
module
de levage
5. Rolle
Bremse
interrupteurs de
pédales latérales
interrupteurs de
pédales de levage
interrupteurs de
pédales latérales
10/1
