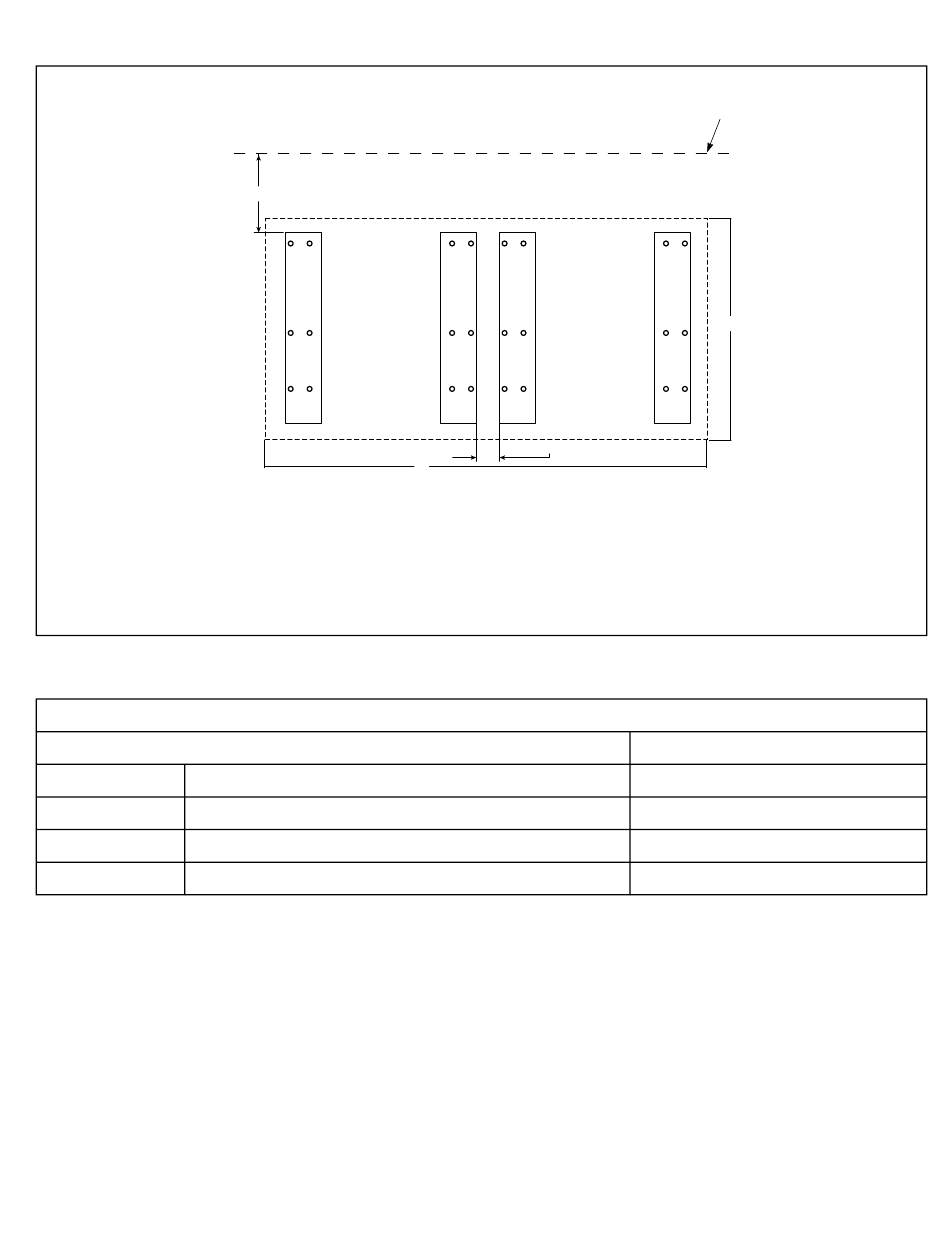

Dégagements dimensionnels - Montage d'appareils côte à côte - Modèles de 36,3-45,4 kg [80 et 100 livres] (voir
Tableau 15)
1. Paroi
2. Rebord arrière de la dalle
3. Machine 1
4. Machine 2
5. Rebord avant de la dalle
Montage standard côte à côte - 36,3 et 45,4 Kg [Modèles 80 et 100 livres] 36,3 et 45,4 Kg [po] , mm [po]
A Distance au mur (minimum)
B Espacement avec l'unité adjacente (minimal)
C Longueur de la dalle (minimum)
D Largeur de la dalle (minimum)
© Copyright, Alliance Laundry Systems LLC -
NE PAS COPIER ni TRANSMETTRE
A
2
3
5
D
Description
2
4
B
5
Figure 15
Tableau 15
53
1
C
CHM2520N_SVG
80-100
610 [24]
152 [6]
1 250 [49,2]
2527 [99,5]
N° réf. F8619501FRR13
Installation
suite...
