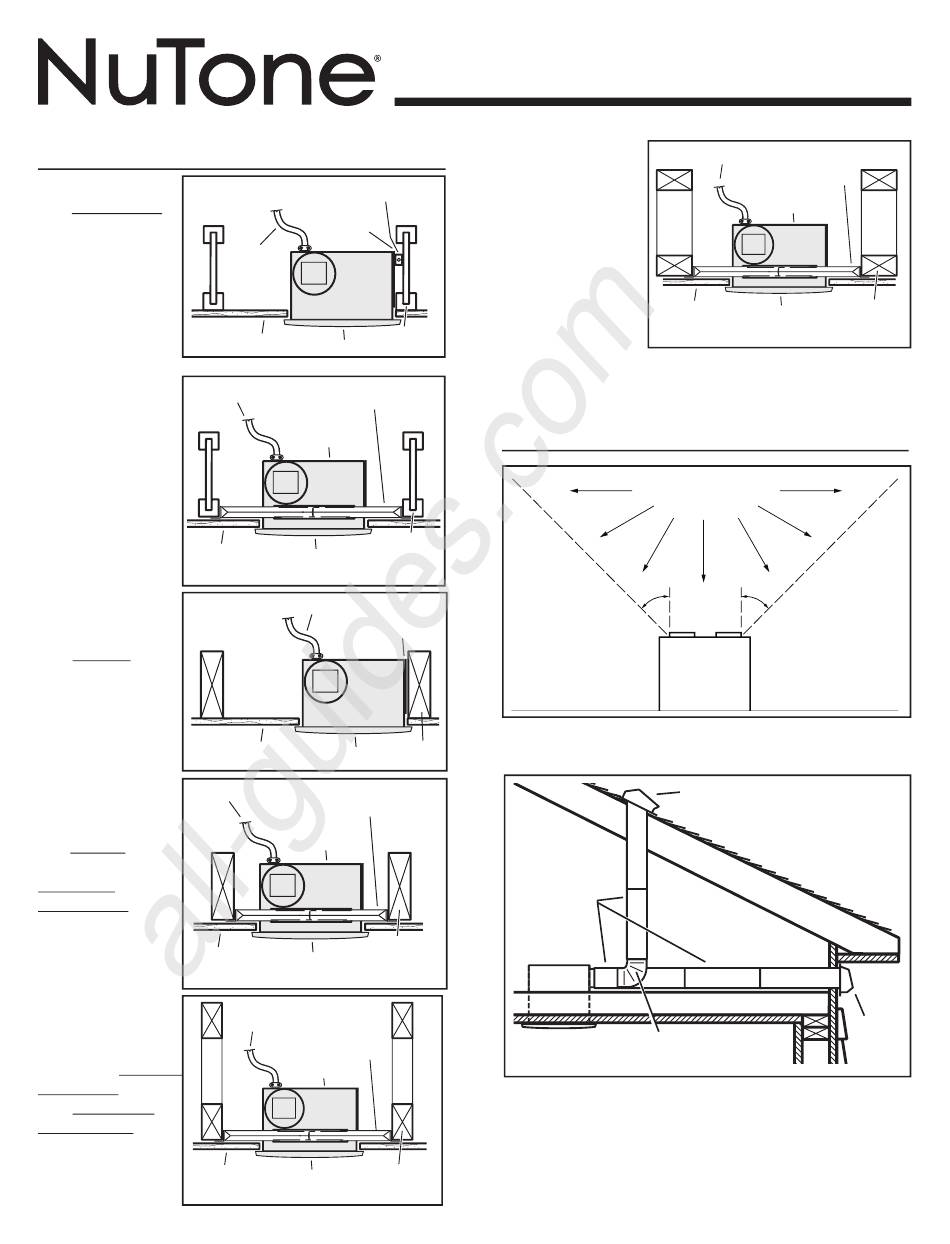

MONTAGES TYPES
Boîtier monté sur
des solives en I.
CÂBLE
ÉLECTRIQUE
Boîtier monté
n'importe où
entre des solives
en I utilisant des
barres de
suspension.
MATÉRIAU
DE PLAFOND
Boîtier monté sur
des solives.
CÂBLE
ÉLECTRIQUE
Boîtier monté
n'importe où entre
des solives
utilisant des
barres de
suspension.
MATÉRIAU
DE PLAFOND
Boîtier monté
n'importe où
entre des poutres
triangulées utilisant
des barres de
suspension.
MATÉRIAU
DE PLAFOND
All manuals and user guides at all-guides.com
ENTRETROISE
POUR SOLIVE EN I
PATTES
DE MONTAGE
CÂBLE
ÉLECTRIQUE
BOÎTIER
SOLIVE EN I
MATÉRIAU
GRILLE
DE PLAFOND
BARRES DE SUSPENSION
(s'étire jusqu'à 24 po)
BOÎTIER
SOLIVE
EN I
GRILLE
CÂBLE
ÉLECTRIQUE
PATTES
DE MONTAGE
BOÎTIER
MATÉRIAU
SOLIVE
GRILLE
DE PLAFOND
DE PLAFON
BARRES DE SUSPENSION
(s'étire jusqu'à 24 po)
BOÎTIER
SOLIVE
DE PLAFOND
GRILLE
CÂBLE
ÉLECTRIQUE
BARRES DE SUSPENSION
(s'étire jusqu'à 24 po)
BOÎTIER
SOLIVE
GRILLE
EN I
Boîtier monté
n'importe où
entre des poutres
triangulées
utilisant des
barres de
suspension.
MATÉRIAU
DE PLAFOND
PLANIFICATION DE
L'INSTALLATION
N'installez pas au-dessus
ou à l'intérieur de ce secteur
o
45
Cuisinière ou
plaque de cuisson
CONDUIT
ROND
*
DE 4 PO
* Vendu
COUDE ROND
séparément
DE 4 PO
Pour un fonctionnement optimal et plus silencieux de l'appareil,
utiliser un conduit droit et court et le moins de coudes possible.
Utiliser un capuchon de toit ou de mur avec un clapet intégré pour
réduire les retours d'air.
Prévoir d'alimenter l'appareil avec la tension et le câble
d'alimentation appropriés.
MODÈLE QTREN080C
Page 6
CÂBLE
ÉLECTRIQUE
BARRES DE SUSPENSION
(s'étend jusqu'à 24 po)
BOÎTIER
POUTRE
GRILLE
TRIANGULÉE
o
45
Plancher
CAPUCHON DE TOIT*
CAPUCHON
DE MUR*
*
