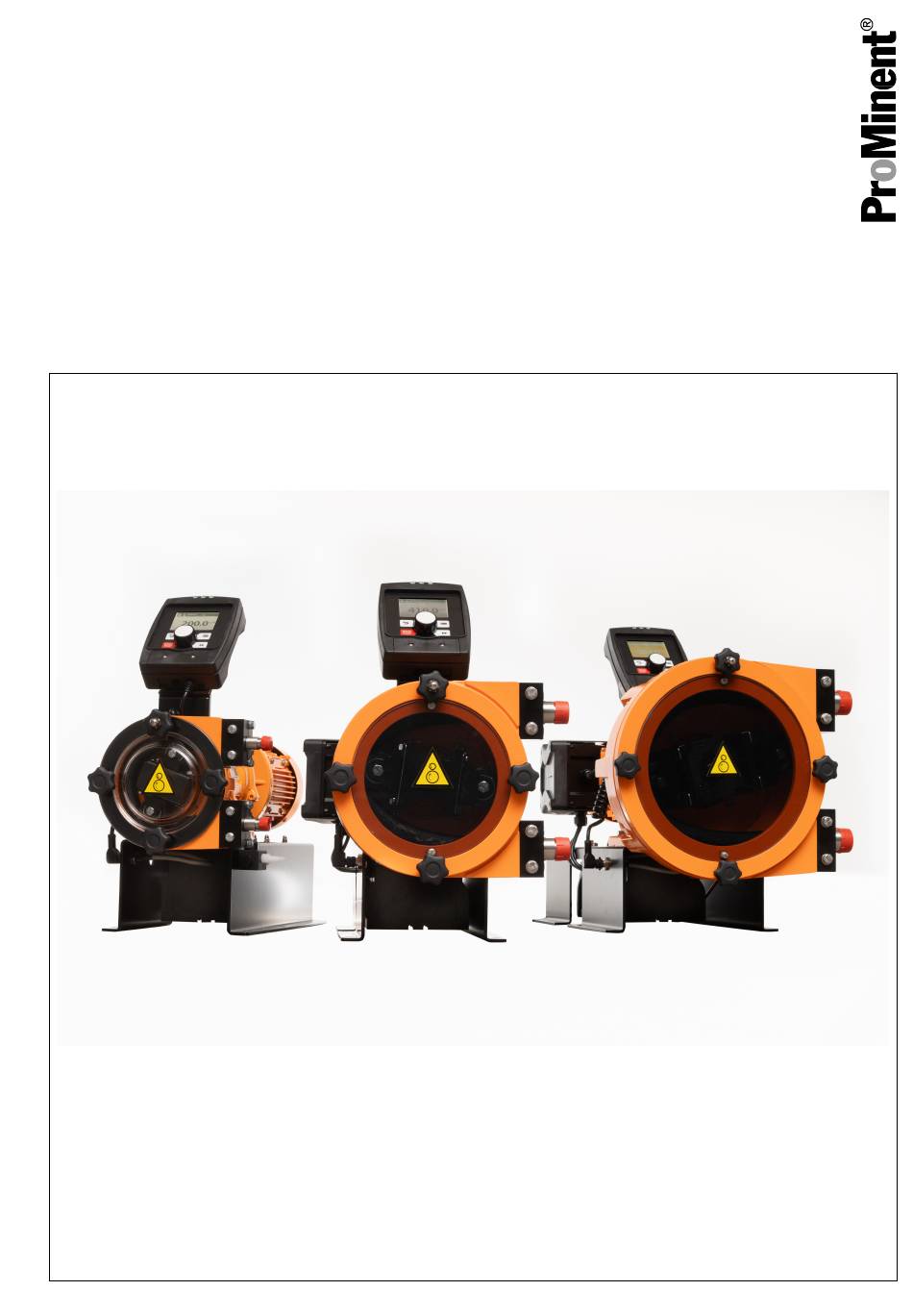

Pompe doseuse péristaltique
DULCOFLEX DFYa
FR
Groupe cible : au minimum « Personne initiée », sauf exigence contraire.
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
Référence N° 981301
Manuel d'utilisation d'origine (2006/42/CE)
Version : BA_DX_033_02/25_FR
