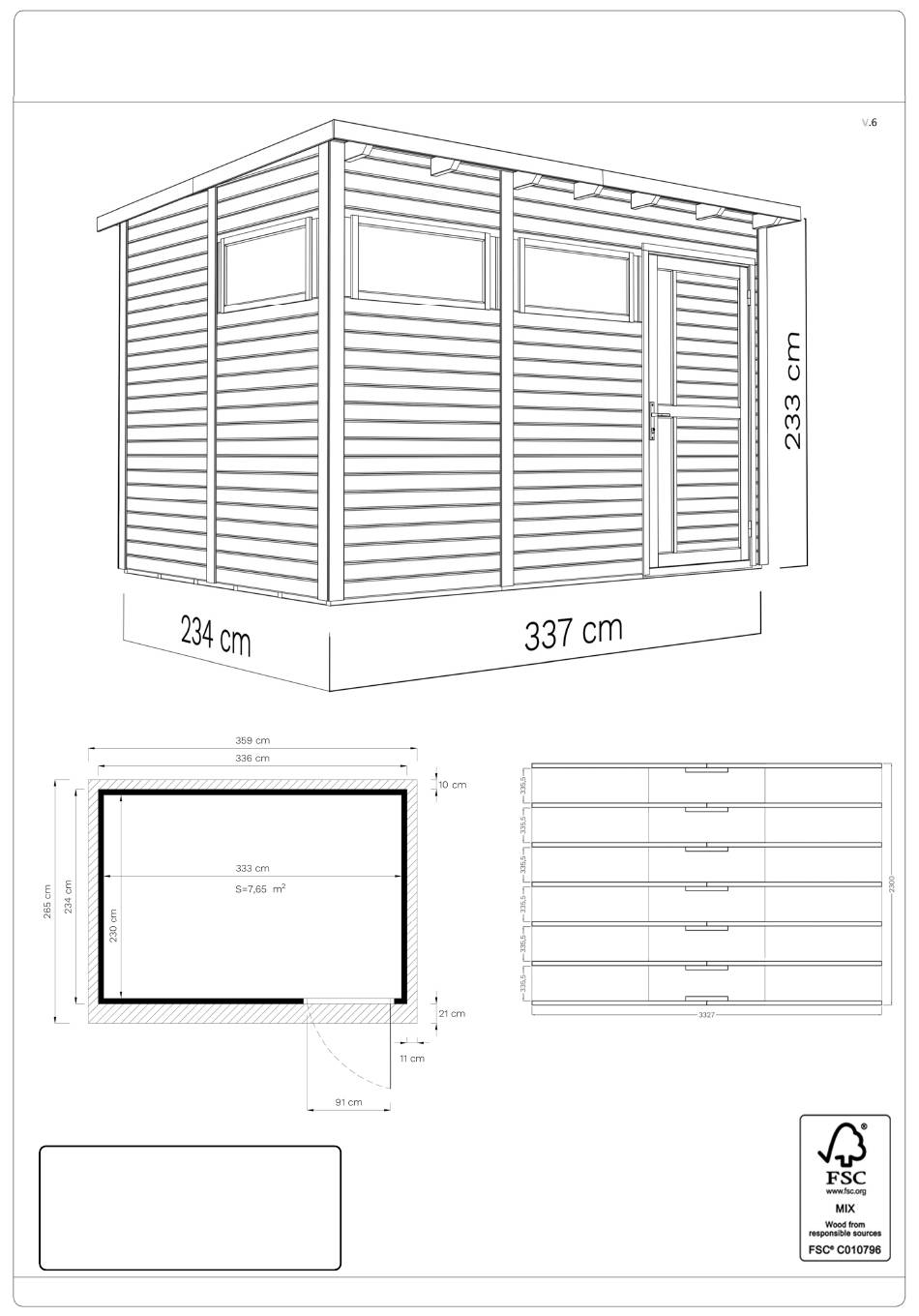

- Page 1 WC201460 DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Page 2 WC201460 Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Page 3 WC201460 Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 16 x 1109 x 2300 60 x 1109 x 1953 1112 60 x 1109 x 1953 60 x 120 x 1953 38 x 880 x 1780...
- Page 4 WC201460 Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 19 x 45 x 989 40 x 60 x 1878 40 x 60 x 1878 40 x 60 x 989 12 x 200 x 200...
- Page 5 OTPE3(NF/GR) Empfohlen bei Aufbau auf besonders feuchtem Untergrund. Recommended for assembly on moist ground. * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Pa o Pads * Screw 40*60*2300 mm 4,5*80 mm Min.
- Page 6 WC201460 Ø 4 mm 1112 1114 1114 1116 70 mm x 4 St 1112 1112 50 mm x 84 St Holzschutzmi:el / Wood preserva.ve...
- Page 7 WC201460 Holzschutzmi:el / Wood preserva.ve 4 mm 70 mm x 40 St NB! 989 mm 4 mm 70 mm x 22 St...
- Page 8 WC201460 4 mm 50 mm x 29 St 4 mm 70 mm x 32 St 35 mm x 3 St 1531 4 mm 70 mm x 4 St...
- Page 9 WC201460 4 mm 70 mm x 8 St 50 mm x 4 St 35 mm x 3 St 4 mm 1527 4 mm 70 mm x 19 St 4 mm 70 mm x 16 St...
- Page 10 WC201460 4 mm 70 mm x 32 St 4 mm 35 mm x 8 St 4 mm 35 mm x 8 St 4 mm 35 mm x 60 St...
- Page 11 WC201460 4 mm 4 mm 35 mm x 7 St 90 mm x 14 St 50 mm x 56 St...
- Page 12 WC201460 14 mm x 60 St 13 cm 14 mm x 60 St 13 cm 14 mm x 90 St...
- Page 13 WC201460 1531 Step 1. Step 2. Step 3. Step 4.
- Page 14 WC201460 4 mm 35 mm x 20 St 170/161 153/163 4 mm 50 mm x 8 St 4 mm 35 mm x 3 St 25 mm x 12 St 1002 1001 (24*) 4 mm 50 mm x 8 St NB! (OTPE3NF)
- Page 15 WC201460 26.1 1129/1131/1135 1129 26.2 1135 1129 1131 1135 25 mm x 12 St 27.1 1135 1131 25 mm x 32 St...
- Page 16 WC201460 NB! (OTPE3NF) 35 mm x 6 St 1531 25 mm x 24 St 1554 50 mm x 4 St 4 mm 35 mm x 7 St 4 mm 25 mm x 10 St 1527...
- Page 17 WC201460 Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
- Page 18 WC201460 Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St Baltic Connexions Oü Voldi tee 10, Tabivere alevik 49127, Tartumaa, Estonia www.BERTILO.com...
