Bertilo WC201291 Mode D'emploi

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
1/2
WC201291
V.6
DE - Technische Änderungen vorbehalten.
Alle Maβe sind ca. Maβe.
EN - Technical modifications reserved.
All dimensions are approximate dimensions.
1

Publicité

loading

Manuels Connexes pour Bertilo WC201291

Sommaire des Matières pour Bertilo WC201291

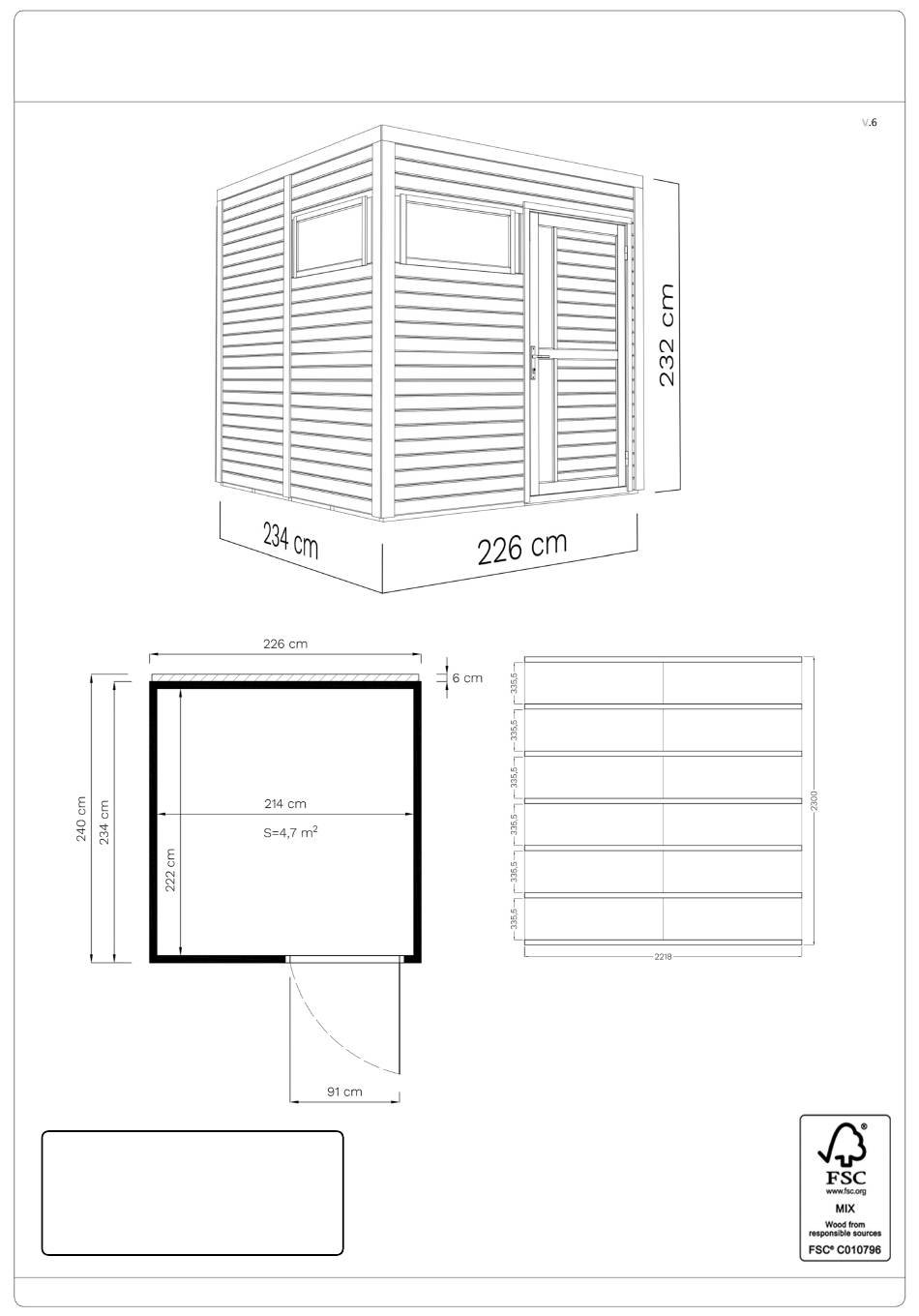

  • Page 1 WC201291 DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
  • Page 2 WC201291 Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
  • Page 3 WC201291 Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 16 x 1109 x 2300 60 x 1109 x 1953 1112 60 x 1109 x 1953 60 x 120 x 1953 38 x 792 x 2218...
  • Page 4 WC201291 Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 19 x 45 x 989 40 x 60 x 989 40 x 60 x 1878 40 x 60 x 1878 15 x 15 x 909...
  • Page 5 OTCU2(NF/GR) Empfohlen bei Aufbau auf besonders feuchtem Untergrund. Recommended for assembly on moist ground. * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Pa o Pads * Screw 40*60*2300 mm 4,5*80 mm Min.
  • Page 6 WC201291 Ø 4 mm Ø 8 mm Holzschutzmi9el / Wood preserva.ve 1112 50 mm x 42 St 1113...
  • Page 7 WC201291 4 mm 70 mm x 32 St NB! 989 mm 4 mm 70 mm x 17 St...
  • Page 8 WC201291 4 mm 50 mm x 17 St 4 mm 70 mm x 4 St 4 mm 70 mm x 8 St 35 mm x 3 St 4 mm 70 mm x 4 St 1531 50 mm x 4 St...
  • Page 9 WC201291 4 mm 70 mm x 16 St 4 mm 70 mm x 10 St 4 mm 70 mm x 20 St...
  • Page 10 WC201291 4 mm 50 mm x 50 St 35 mm x 8 St 35 mm x 8 St 23 cm 23 cm 14 mm x 154 St...
  • Page 11 WC201291 4 mm 35 mm x 3 St 4 mm 35 mm x 11 St 4 mm 35 mm x 17 St...
  • Page 12 WC201291 4 mm 35 mm x 24 St 4 mm 35 mm x 24 St 25 mm x 12 St 1002 4 mm 50 mm x 8 St 1001 NB! (BCCU2NF)
  • Page 13 WC201291 26.1 1131/1135 26.2 1131 1135 25 mm x 12 St 27.1 1135 1131 12 13...
  • Page 14 WC201291 1531 Step 1. Step 2. Step 3. Step 4.
  • Page 15 WC201291 50 mm x 4 St 1527 35 mm x 2 St 1531 35 mm x 4 St 1554 25 mm x 24 St...
  • Page 16 WC201291 Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
  • Page 17 WC201291 Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St Baltic Connexions Oü Voldi tee 10, Tabivere alevik, 49127, Tartumaa, Estonia www.BERTILO.com...
  • Page 18 WC201291 OTCU2L OTCU3L BCCU2L BCCU3L OTPE2L OTPE3L BCPE2L BCPE3L DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
