4 | Indications concernant l'appareil
2 Indications concernant l'appareil
La Condens 6500 FM Solar de type FBGC 17C R S200 N est une chau-
dière gaz au sol à condensation, pour chauffage et production d'eau
chaude sanitaire avec ballon solaire, à circuit étanche de combustion, à
brûleur à pré-mélange avec asservissement air-gaz, à modulation
linéaire de puissance et à raccordement des produits de combustion de
type B , B , C , C , C , C
23 23p 13 33 53
2.1 Déclaration de conformité
La fabrication et le fonctionnement de ce produit répondent aux direc-
tives européennes en vigueur ainsi qu'aux conditions complémentaires
requises par le pays concerné.
La conformité a été confirmée par le label CE.
La déclaration de conformité est disponible auprès de votre succursale
locale.
2.2 Données de produits relatives à la consommation
énergétique
Les données de produits relatives à la consommation énergétique
figurent dans la fiche produit fournie avec l'appareil.
3 Préparer l'appareil pour le fonctionnement
3.1 Aperçu des raccordements

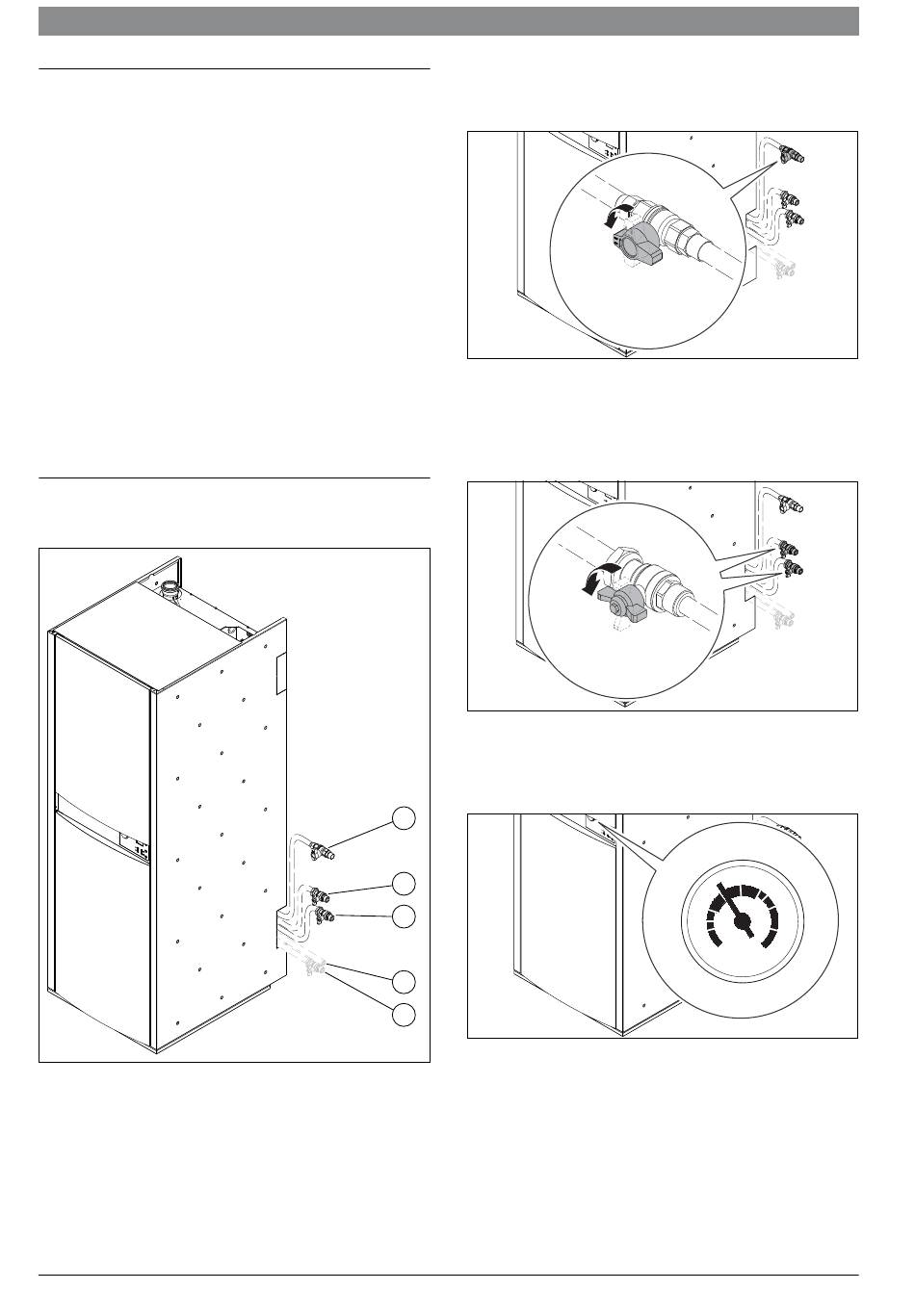

Fig. 1 Exemple de raccordement
Légende de la fig. 1:
[1] Robinet de gaz
[2] Robinet de départ chauffage
[3] Robinet de retour chauffage
[4] Sortie ECS (non jointe à la livraison)
[5] Robinet d'eau froide (accessoire non fourni)
6 720 808 447 (2015/05)
suivant EN 483 (04/00).
93,
6720808446-09.1O
3.2 Ouvrir le robinet de gaz
▶ Tourner la poignée vers la gauche jusqu'à la butée.
(poignée dans le sens du flux = ouvrir).
Fig. 2 Ouvrir le robinet de gaz
3.3 Ouvrir le robinet de départ chauffage et le robinet de
retour chauffage
▶ Tourner la poignée vers la gauche jusqu'à la butée.
(poignée dans le sens du flux = ouvrir).
Fig. 3 Ouvrir le robinet de départ de chauffage et le robinet de retour
de chauffage
3.4 Contrôler la pression de l'eau du circuit de chauffage
Relever la pression de service sur le manomètre de l'appareil.
1
2
3
4
5
Fig. 4 Relever la pression de service
La pression de service en fonctionnement normal doit être comprise
entre 1 et 2 bars.
Si une valeur de réglage plus élevée était requise, elle vous serait indi-
quée par votre installateur.
6 720 808 446-110.1O
6 720 808 446-101.1O
2
3
1
0 4
bar
6 720 808 446-102.1O
Condens 6500 FM Solar
