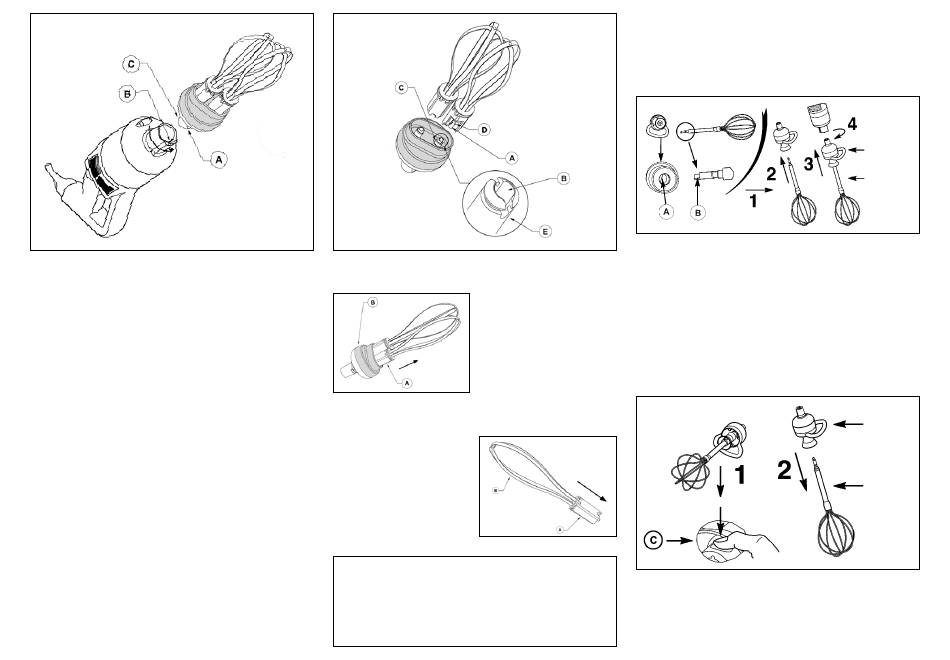

Démontage de la boîte
- S'assurer que l'appareil n'est pas branché.
- Tourner la boîte fouet dans le sens inverse à celui
du montage.
- Arrivé en butée, retirer la boîte fouet du carter
aluminium.
Montage des fouets sur la boîte
- Tenir la boîte d'une main.
- De l'autre main tenir le fouet puis insérer l'axe
A du premier fouet dans l'alésage B de l'axe de
la boîte fouet. Prendre soin d'aligner les doigts
d'entraînement D avec les encoches.
- En enfonçant le fouet dans l'axe C de la boîte, lui
appliquer un mouvement de rotation pour engager
les doigts d'entraînement dans les encoches E de
l'axe C de façon à obtenir le clipsage du fouet sur
son axe.
- Pour contrôler le bon clipsage du fouet sur l'axe
C, tirer dessus légèrement par l'intermédiaire des
brins.
- Procéder de la même façon pour le 2 ème fouet. Si
le fouet ne veut pas s'enfoncer, retirer le fouet, le
tourner de ¼ de tour et recommencer l'opération.
10
19/10/2023
Démontage des fouets de la boîte
Tirer l'éjecteur A dans le
sens de la flèche en te-
nant l'éjecteur d'une main
et la boîte B de l'autre.
Démontage de l'éjecteur
- Tenir le fouet par les
brins B d'une main.
- De l'autre main tirer
sur l'éjecteur A dans le
sens de la flèche (voir
dessin).
Pied, couteau (dispositif exclusif breveté Robot-
Coupe) et fouet entièrement démontables pour
un nettoyage facile, une hygiène parfaite et une
facilité d'entretien.
• FONCTION OUTIL MÉLANGEUR
(MP 450 FW XL Ultra) en option sur les modèles
MP 350 Combi Ultra et MP 450 Combi Ultra
Montage de l'outil mélangeur sur la boite outil
mélangeur :
Aligner le plat de l'outil mélangeur B avec le plat de la
boîte mélangeur A.
Une fois l'outil mélangeur monté sur la boîte, il suffit
d'insérer l'outil mélangeur sur le bloc moteur en le
tournant dans le sens inverse des aiguilles d'une
montre.
Démontage de l'outil mélangeur de la boite outil
mélangeur :
Afin de dégager l'outil mélangeur de la boîte, il suffit
d'appuyer sur le bouton C, l'outil mélangeur se
détache instantanément. Pour finir, il vous suffit de
déboîter la boîte du bloc moteur.
boîte outil
mélangeur
outil
mélangeur
boîte outil
mélangeur
outil
mélangeur
