handytraxx tube
- Préparatifs

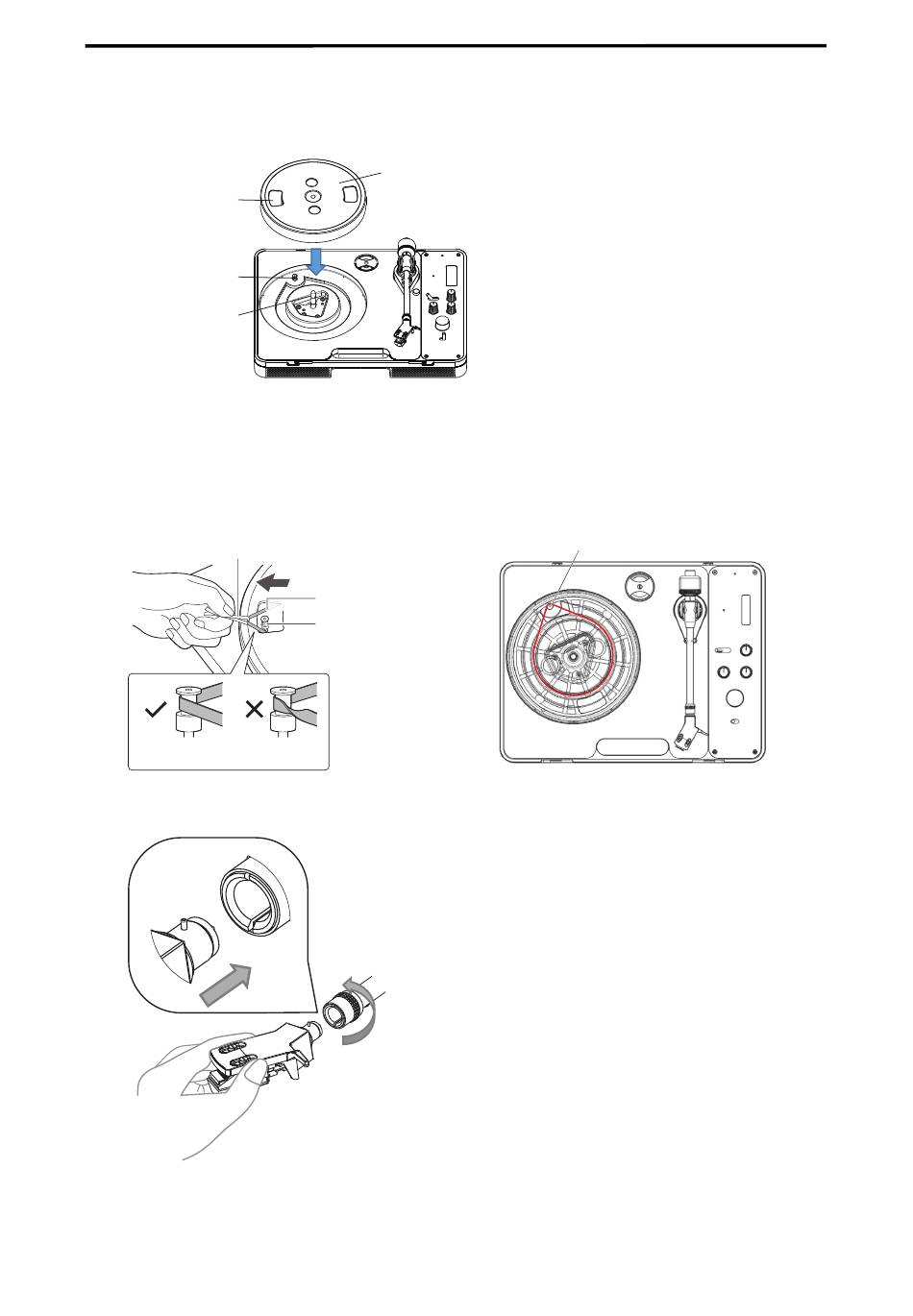

Procédure d'assemblage
1
Montez le plateau sur l'axe de la platine.
Ouverture
Poulie du moteur
Axe
2
Fixez la courroie d'entraînement sur la poulie du moteur.
Alignez l'ouverture du plateau sur la poulie du moteur et fixez la courroie d'entraînement sur la pou-
lie du moteur en tirant la courroie vers le haut à l'aide du ruban rouge fourni (voyez l'illustration).
Veillez à ce que la courroie d'entraînement ne soit pas tordue quand vous la fixez à la poulie. Reti-
rez le morceau de ruban rouge.
Ruban rouge
Normale
Tordue
3
Vérifiez que la cartouche est montée, puis fixez le porte-cellule sur l'extrémité du bras de lecture.
Plateau
Courroie
d'entraînement
Poulie du moteur
10
Poulie du moteur
