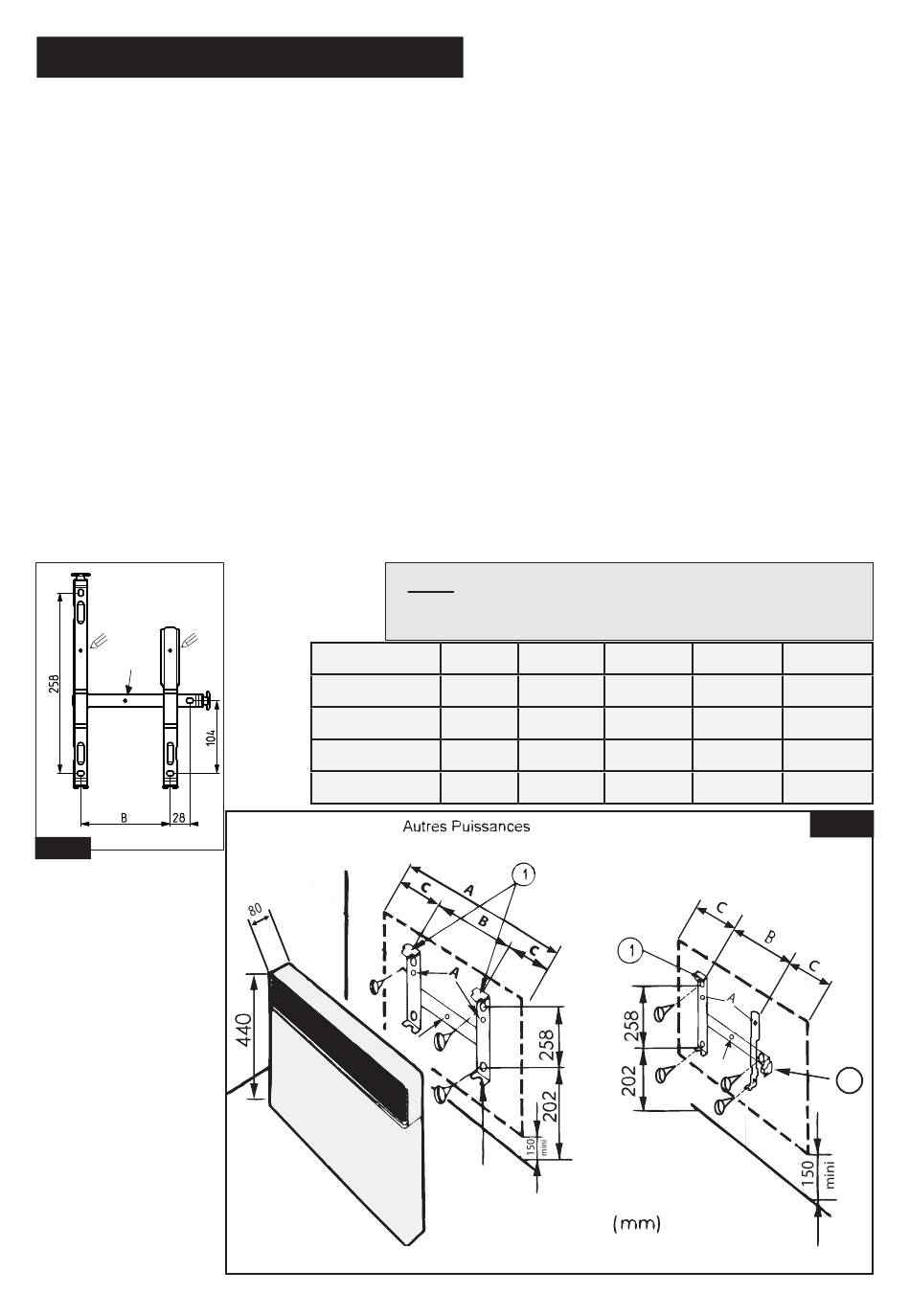

- INSTALLATION ET FIXATION
La sortie du câble d'alimentation à travers le mur doit se faire dans la superficie de
l'appareil pour éviter d'être visible après installation. Pour faciliter la mise en place et
respecter la cote minimale de 150 mm du bas de l'appareil par rapport au sol (Fig.D).
∙ libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de
l'appareil (Rep. 1 Fig.D).
∙ utiliser le dosseret comme gabarit de marquage en le déposant au sol contre le
mur. Pointer les trous du dosseret (Rep. A Fig. C & D) pour marquer les fixations
inférieures.
∙ repositionner le dosseret pour faire correspondre les marques avec les trous des
fixations inférieures.
∙ vérifier l'horizontalité du dosseret, marquer les 2 trous de fixation supérieure, puis
percer et cheviller les 4 trous ainsi repérés.
∙ replacer le dosseret au mur et fixer à l'aide de 4 vis diam.5,5mm max.
. accrocher l'appareil sur le dosseret.
500 => 1000W
500=>1250W
A
A
2
B
28
Fig. C
Nota : Pour centrer latéralement votre appareil,
aidez-vous du trou rep. 2 Fig. C&D.
Puissances
500W
Intensité
2,2A
Lg Appareil
340
B
128
C
106
2
1000W
1500W
4,3A
6,5A
420
580
208
178
106
201
2000W
2500W
8,7A
10,9A
740
900
320
405
210
248
Fig. D
500 => 1000W
500 => 1250W
2
1
7.
