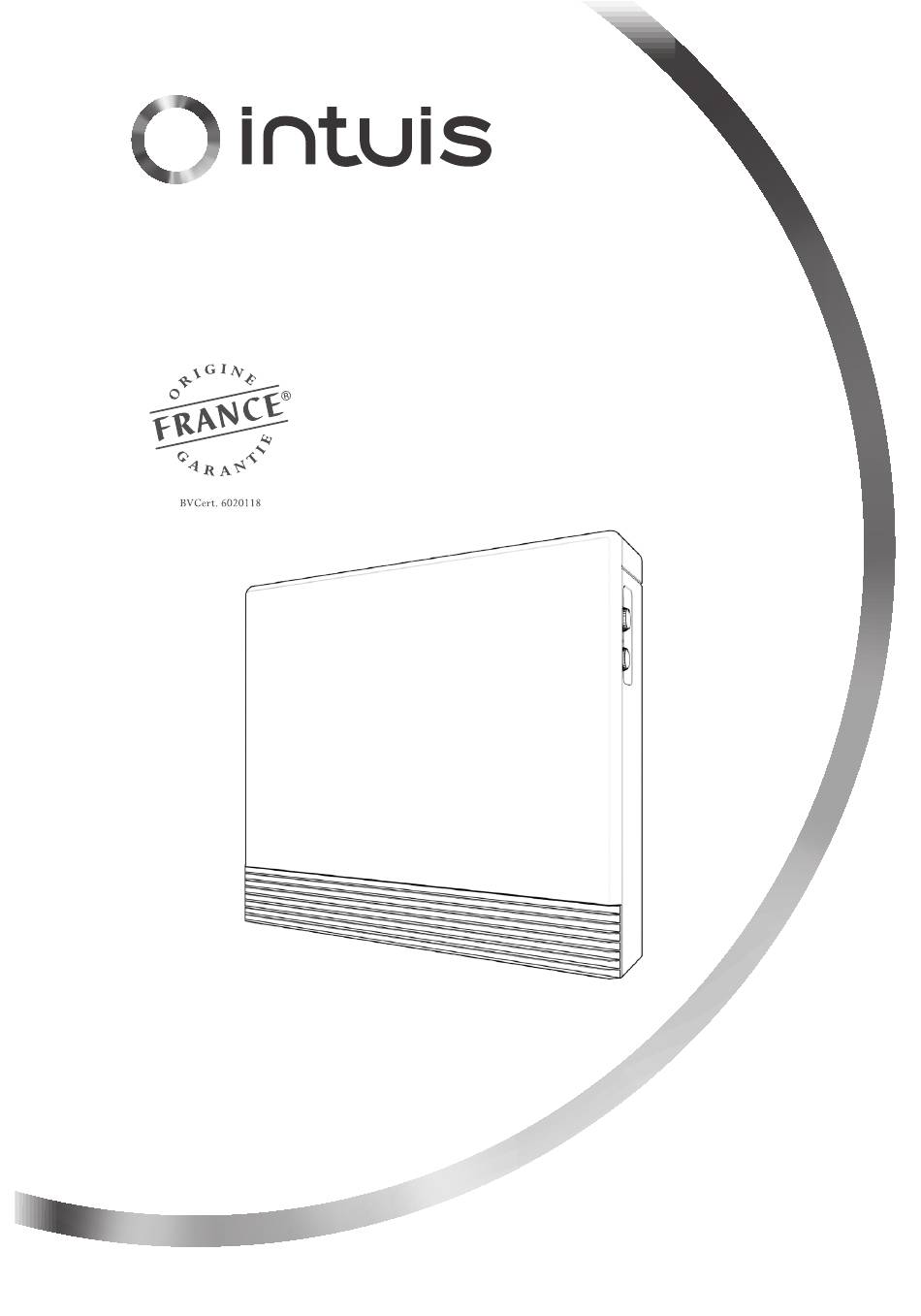

- Page 1 ACCUTHERM RADIATEUR À STOCKAGE DE CHALEUR NOTICE 421AA6573 B00...
- Page 2 Lire attentivement la notice d’installation et d’utilisation, notamment les consignes complémentaires ci-dessous ATTENTION - Certaines par- Caution, hot surface ties de ce produit peuvent Attention surface très chaude. devenir très chaudes et pro- voquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables.
- Page 3 Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégrada- tions de l’appareil. - Veillez à ne rien introduire dans l’appareil. - L’appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant - Le raccordement électrique de cet appareil doit impérativement être effectué...
- Page 4 AVERTISSEMENTS, CONSEILS : - En règle générale, cet appareil se place de façon à ce que la chaleur produite brasse un maximum de volume d’air. Eviter d’installer l’appareil dans un courant d’air qui risquerait de per- turber sa régulation. - ATTENTION : Veiller à maintenir l’appareil à plus de 50 cm des meubles, des murs et autres matières combustibles tels que ri- deaux etc.
- Page 5 (*) La présente notice a été établie au moment de la fabrication de l’appareil et conformé- ment aux normes en vigueur à cette date. La société se réserve le droit de modifier à tout moment la notice d’installation et d’utilisa- tion afin de prendre en compte les normes et l’évolution de celle-ci.
- Page 6 Identification de l’appareil page 7 Livraison page 8 Positionnement des briques page 9 Principe de fonctionnement page 10 - L’accumulation page 10 - La restitution page 10 - Accumulation 8 heures page 11 - Accumulation 24 heures page 11 Description de l’accumulateur page 12 Précautions page 13...
- Page 7 Une plaque signalétique est placée à droite, sur la partie supérieure de l’appareil (distan- cier). Elle permet d’identifier l’appareil. La référence complète de l’accumulateur est composée du type puis du modèle. Dans l’exemple ci-dessous, le type M100228 un accumulateur d’épaisseur 250 mm. Intuis Modèle TRONIC M090012 Ind.00...
- Page 8 LIVRAISON L’accumulateur est livré vissé sur une palette et solidarisé avec un caisson de briques. Désolidariser l’appareil et le caisson en retirant les liens métalliques (Rep. A). En cas de séparation, l’étiquette de l’accumulateur précise le numéro d’identification inscrit sur le caisson ainsi que la quantité...
- Page 9 POSITIONNEMENT DES BRIQUES...
- Page 10 LE PRINCIPE DE FONCTIONNEMENT Ce radiateur électrique a été conçu pour chauffer confortablement, tout en réalisant des économies. Il emmagasine de la chaleur pendant les périodes «Heures Creuses» Fournis- seur d’électricité (à tarif réduit), pour la restituer par rayonnement (statique) et ventila- tion (dynamique) tout au long de la journée.
- Page 11 LE PRINCIPE DE FONCTIONNEMENT (SUITE) L’accumulateur peut fonctionner en mode 8 heures ou en mode 24 heures. Le choix entre ces deux modes de fonctionnement a été fait par l’installateur avant de commander l’ap- pareil, car le mode de fonctionnement détermine la puissance de l’accumulateur. Accumulation 8 heures Les accumulateurs en mode 8 heures chargent pendant les 8 heures du tarif «Heures Creuses»...
- Page 12 DESCRIPTION DE L’ACCUMULATEUR L’accumulateur est entièrement habillé d’une carrosserie aux angles arrondis, de coloris gris-blanc, hormis la grille d’entrée/sortie d’air qui est de couleur brune.
- Page 13 PRÉCAUTIONS Précautions d’utilisation Pour obtenir, pendant de nombreuses années, toute satisfaction de l’accumulateur, il faut se conformer scrupuleusement aux instructions de cette notice d’installation. • Vérifier que le sol soit plat et de niveau. Un accumulateur peut peser jusqu’à 400kg, s’assurer que le sol soit suffisament résistant pour éviter toute déformation de l’ap- pareil.
- Page 14 MONTAGE ET REMPLISSAGE Avant toute autre opération, commencer par positionner l’accumulateur et par prévoir son alimentation électrique au mur. En effet, une fois plein, l’appareil pèse très lourd et sera très difficile à déplacer. Afin d’être stabilisés, les appareils (sauf épaisseur 445mm) doivent être maintenus à...
- Page 15 Retirer les 3 vis du panneau avant. Retirer le panneau avant en le tirant vers soi et en le levant. Retirer le capot latéral en le tirant vers soi et en le pivotant vers la droite.
- Page 16 Montage des briques Retirer le chausse-isolant (1) et la pièce de fixation murale (2) et les garder à disposition. Retirer les 4 vis de fixation du panneau de fermeture. Retirer le panneau de fermeture en l’inclinant vers soi puis en le soulevant. Désengager l’isolant avant en tirant doucement sur la feuille de plastique.
- Page 17 Retirer le raidisseur d’isolant supérieur en le tirant doucement vers soi. Retirer le carton de calage des résistances en le refermant, en le glissant vers la gauche et en tirant vers soi. Introduire la première brique à gauche en soulevant la résistance, et la pousser à fond vers la droite (2 rangées par niveau pour les modèles d’épaisseur 445mm).
- Page 18 Utiliser cette technique pour le reste des briques. Il peut exister un léger espace entre les briques et l’isolant supérieur. Sur les modèles 4,5 kW et 6 kW, épaisseur 445mm, remettre en place le chapeau isolant au dessus des briques. Remettre l’isolant en place en utilisant le chausse-isolant (Fig 6).
- Page 19 PARAMÉTRAGES ET RACCORDEMENTS ÉLECTRIQUES Raccordement de puissance Heures Creuses Pour les modèles Classe A, Tronic et Intégral. L’ordre des Heures Creuses du fournisseur d’électricité se branche directement sur la borne H de l’accumulateur et doit IMPERATIVEMENT être une phase.
- Page 20 MONTAGE DE MODULES Retirer la vis de fixation de l’obturateur, puis retirer l’obturateur. Insérer le module dans la découpe ainsi dégagée en l’inclinant du bas vers le haut. Plaquer le module puis re- monter vers le haut..afin de le clipser sur la carte de commande. Remettre la vis de fixation. Coller le plas- tron de commandes livré...
- Page 21 Classe A (sans module de régulation) • Raccordement du boîtier de commandes...
- Page 22 Thermostat mural • Pour les modèles Classe A (sans module de régulation).
- Page 23 Tronic • Raccordement du boîtier de commandes...
- Page 24 Intégral • Raccordement du boîtier de commandes...
- Page 25 Satellite • Raccordement du boîtier de commandes...
- Page 26 Paramétrage de la relance Pour les modèles Tronic et Intégral. Le paramétrage de la relance s’effectue à l’aide des switch se trouvant sur la partie inférieure des modules. - Les switch N° 1 et 2 servent à régler le niveau de la relance de charge (0, 1/3, 2/3, ou pleine charge).
- Page 27 Câblage de l’accumulateur...
- Page 28 PROBLÈMES ET SOLUTIONS Seul un électricien qualifié est autorisé à effectuer les opérations qui suivent. Avant toute intervention sur l’appareil, couper l’alimentation au tableau électrique. Les 2 voyants clignotent • Les 2 voyants clignotent simultanément - Mesurer à l’aide d’un ohmmètre la valeur de la résistance aux bornes de la sonde d’am- biance.
- Page 29 Les 2 voyants clignotent pas (mais le fonctionnement de l’appareil ne donne pas satisfaction) S’assurer d’abord que les points vérifiables par l’utilisateur n’ont pas permis de supprimer le problème (voir notice d’utilisation). • Autodiagnostic Procéder à l’auto-test fonctionnel de l’appareil. •...
- Page 30 Notes :...
- Page 31 Notes :...
- Page 32 Le Groupe Muller et ses marques professionnelles sont devenus www.intuis.fr service-consommateur@intuis.fr service-client@intuis.fr service client : +33 (0)9 78 45 10 26...
