INSTALLATION ET REMPLACEMENT FACILES
• Les bornes CC de la batterie standard sont utilisées pour la connexion du
système.
• Les batteries ont une conception modulaire permettant une connexion
sans câbles externes.
• La boîte de jonction a une conception modulaire qui facilite sa connexion à
l'onduleur.
• Design élégant permettant d'économiser de l'espace
FLEXIBILITÉ EXCEPTIONNELLE
• Ce système modulaire offre une flexibilité exceptionnelle en matière
de capacité de stockage. Vous pouvez ajouter facilement de nouvelles
batteries à celles déjà en place.
• En cas de défaillance d'une batterie, celle-ci est automatiquement isolée,
garantissant ainsi une alimentation électrique continue et fiable.
FONCTIONNEMENT ET ENTRETIEN INTELLIGENTS
• La batterie est préconfigurée pour répondre aux exigences des marchés
cibles. Elle peut être démarrée facilement en appuyant sur un seul bouton,
même à partir d'un état complètement éteint.
• L'indicateur LED indique l'état de la batterie. Vous pouvez également
utiliser l'application EcoFlow pour effectuer des opérations sur site ou à
distance, et gérer la batterie à tout moment et en tout lieu.
SYSTÈME SÛR ET EFFICACE
• Chaque batterie est équipée d'un module de gestion de batterie (BMS)
intégré, ce qui permet de réduire la taille et la complexité de tout le
système.
• Chaque batterie est équipée d'un dispositif de protection contre les
incendies.
Modes de fonctionnement
du système
MODE AUTONOME
• Ce mode est particulièrement utile dans les zones où le coût de l'électricité
est élevé ou où les incitations financières pour la vente d'électricité
renouvelable sont faibles ou inexistantes.
• L'énergie PV excédentaire est stockée dans des batteries. Lorsque la
production d'énergie solaire est insuffisante ou la nuit, les batteries se
déchargent pour alimenter les appareils électroménagers. Cela améliore
le taux d'autoconsommation de votre système photovoltaïque et
l'autosuffisance énergétique de votre résidence, tout en réduisant les coûts
d'électricité.
• Dans ce mode par défaut, les batteries EF BD-5.1-S1 ont une capacité de
coupure de charge à 100 % et de décharge à 5 %.
Précautions à prendre
avant l'installation
VÉRIFICATION DE L'EMBALLAGE EXTÉRIEUR
Avant de déballer l'EF BD-5.1-S1, vérifiez que l'emballage extérieur ne
présente pas de dommages tels que des trous et des fissures, et vérifiez
le modèle EF BD-5.1-S1. En cas de dommage, ne déballez pas le colis et
contactez votre revendeur dès que possible.
VÉRIFICATION DES PRODUITS LIVRÉS
Après avoir déballé l'appareil, vérifiez que les produits livrés sont intacts
et complets. Si un élément manque ou est endommagé, contactez votre
revendeur.
Pour plus de détails sur le nombre d'accessoires livrés avec le produit,
consultez la section « Contenu du coffret » dans le guide d'installation.
Installation du système
Pour l'installation du système, reportez-vous au guide d'installation fourni
avec l'équipement.
Raccordements électriques
Pour effectuer les raccordements électriques, reportez-vous au guide
d'installation fourni avec l'équipement.
Mise en ser vice du système
Pour la mise en service du système, reportez-vous au guide d'installation
fourni avec l'équipement.
MISE SOUS TENSION DU SYSTÈME
POUR UN SYSTÈME PV CONFIGURÉ ET RACCORDÉ AU RÉSEAU
1. Réglez l'INTERRUPTEUR DE BATTERIE situé sur le dessus de la boîte de
jonction sur la position MARCHE.
2. Activez l'interrupteur CA situé entre l'onduleur et le réseau électrique.
3. Réglez l'INTERRUPTEUR PV au bas de l'onduleur sur la position MARCHE.
4. Observez les voyants pour vérifier l'état de fonctionnement de l'onduleur.
POUR UN SYSTÈME PV NON CONFIGURÉ ET NON RACCORDÉ AU
RÉSEAU
1. Réglez l'INTERRUPTEUR DE BATTERIE situé sur le dessus de la boîte de
jonction sur la position MARCHE.
2. Activez l'interrupteur CA situé entre l'onduleur et le réseau électrique.
3. Réglez l'INTERRUPTEUR PV au bas de l'onduleur sur la position MARCHE.
4. Après la mise en service du système, appuyez et maintenez enfoncé
pendant trois secondes le bouton MARCHE/ARRÊT de la batterie situé sur
le dessus de la boîte de jonction.
5. Observez les voyants pour vérifier l'état de fonctionnement de l'onduleur.

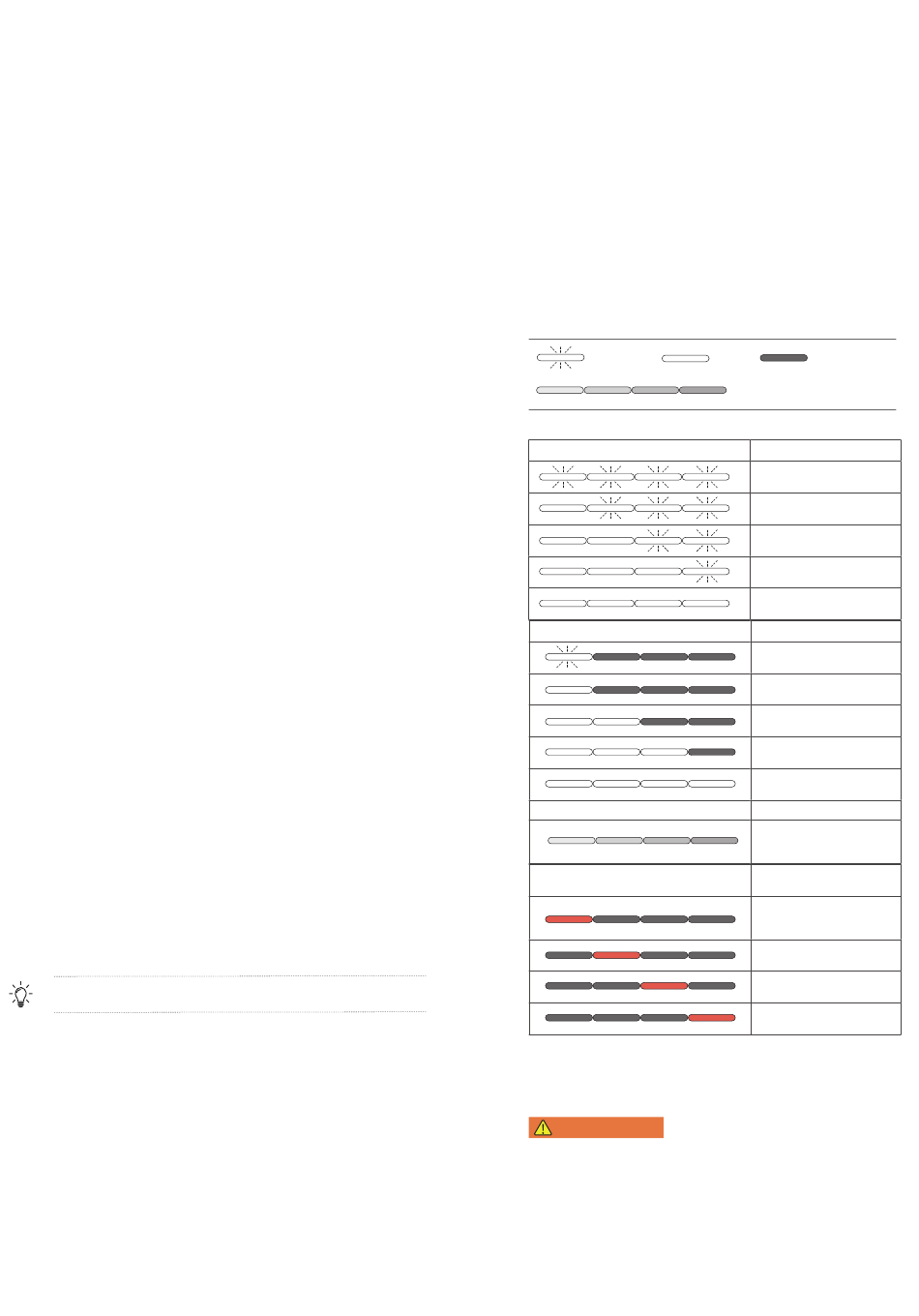

INDICATEUR LED : QUATRE BARRES
Clignotant
État de charge
État de décharge
État de la mise à jour du micrologiciel
État défectueux
Maintenance du système
AVERTISSEMENT
• Seuls des professionnels qualifiés sont autorisés à installer, à utiliser et à
entretenir l'équipement.
• Avant d'entretenir l'équipement, mettez-le hors tension et suivez les
instructions relatives à la décharge retardée pour vous assurer que
l'équipement est hors tension.
• (Facultatif) Après avoir réglé l'INTERRUPTEUR DE BATTERIE sur la
position ARRÊT, verrouillez-le pour éviter tout démarrage accidentel.
• Avant de déplacer ou de reconnecter l'équipement, débranchez
l'alimentation principale et les batteries. Attendez ensuite cinq minutes
pour que l'équipement s'éteigne complètement. Avant d'effectuer toute
Allumé Éteint
Blanc défilant
Description
0 à 25 %
25 à 50 %
50 à 75 %
75 à 99 %
100 %
Description
< 5 %
5 à 25 %
25 à 50 %
50 à 75 %
75 à 100 %
Description
La mise à jour du
micrologiciel est en
cours
Description
Le raccordement
électrique est
défectueux
La communication est
défectueuse
La batterie est
défectueuse
La boîte de jonction de la
batterie est défectueuse
