Instruction 120841
Véhicule à 3 roues avec motoréducteur
7
1a

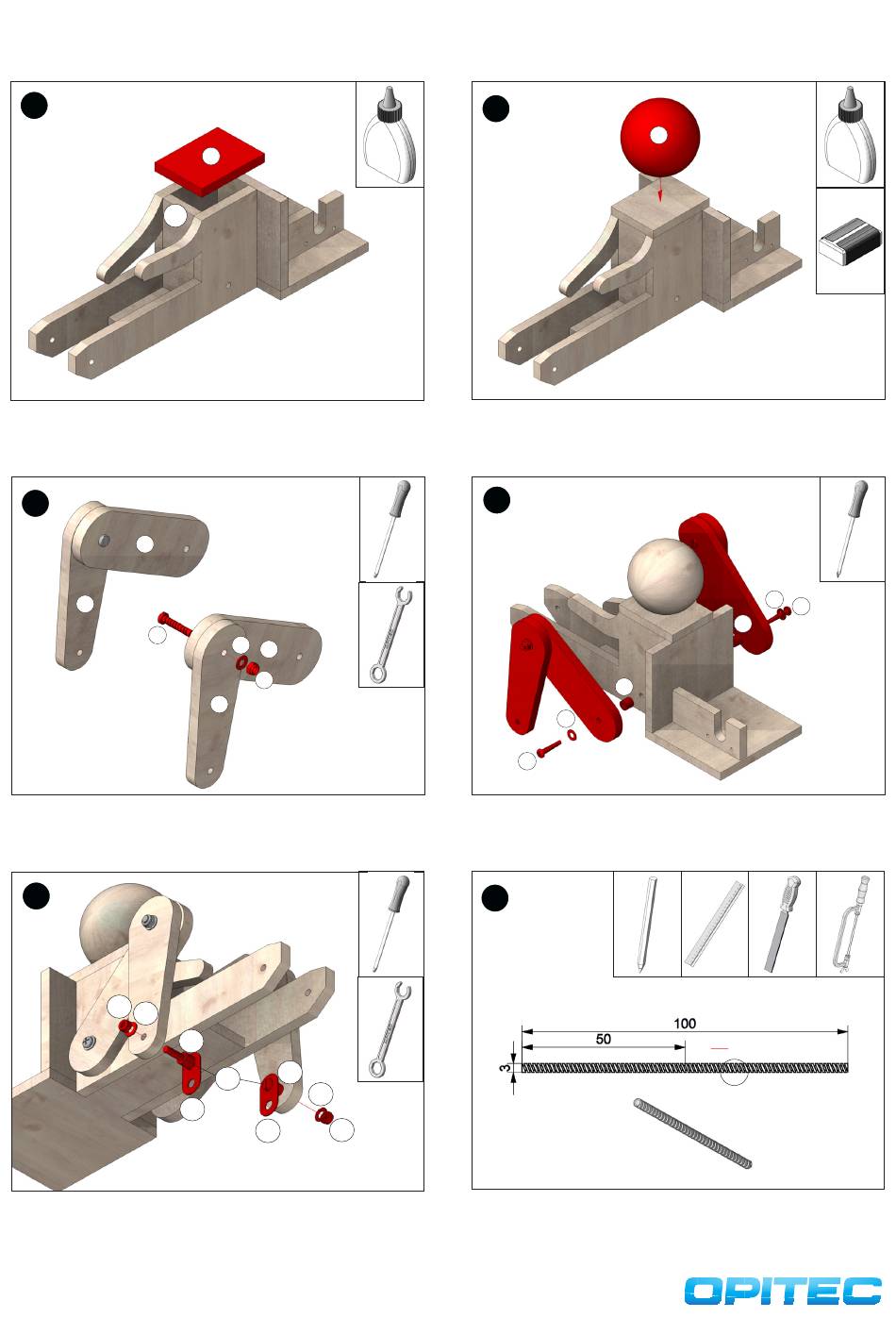

Collez la plaque de couverture (1f) du haut au ras de la pièce (1e), de
manière bien centrée.
9
1i
1j
13
Les pièces pour les pieds (1g-1j) sont serrées par une vis (13), une rondel-
le (14) et un écrou de butée (16) comme indiqué, de telle sorte que les
pièces puissent être manoeuvrées sans jeu.
11
16 14
Fixezàchaqueextrémitédepied,commeindiquéci-dessus,unetigeplate(8)
avecunevis (13),unrouleaud'écartement(25),unerondele(14)etunécrou-
debutée(16)detelesorteque lespiècespuissentêtredéplacéessansjeu.
3
1f
14
1g
16
1h
12
12
13
14
8
8
16
8
Aplanissez la boule en bois (2) d'un côté avec du papier de verre, et
encolez au milieu de la pièce (1f).
10
12
14
10
Vissez les deux pieds à l'aide d'une vis (10), d'une rondelle (14) et d'un
rouleau d'écartement (12) afin que les pieds puissent bouger sans jeu.
12
Coupez la tige filetée (3) à 50 mm de longueur après l'avoir mesurée,
et ébavurez les deux extrémités avec la lime d'atelier.
2
14
10
12
3
