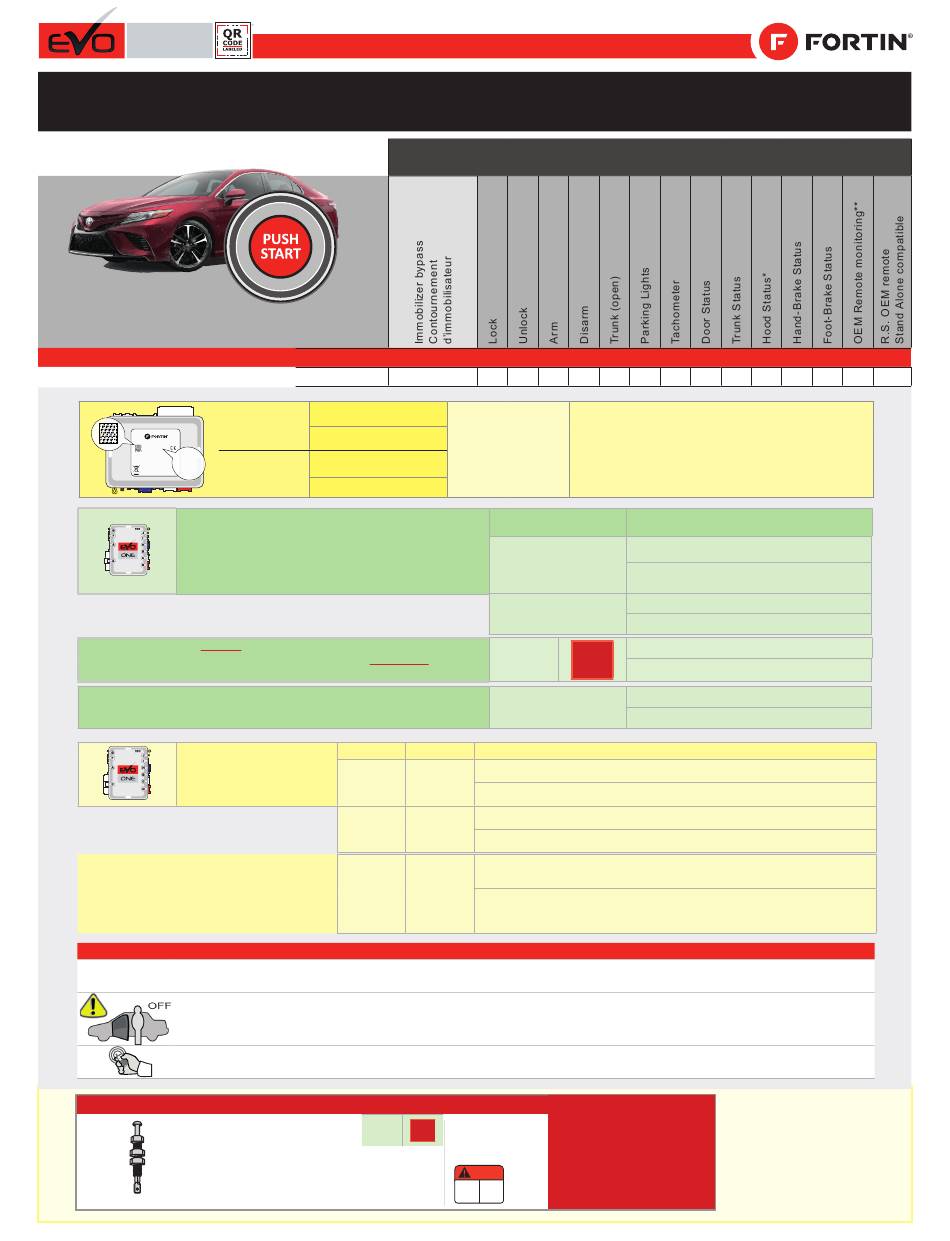

Fortin 69771 Manuel D'installation

ONE
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE
VEHICLE
VEHICULES
TOYOTA
Camry
Hybrid Push-to-Start
MODEL: EVO-ONE
DATE:02/2019
FORTIN.CA
SN: 000000 00000 2019
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
IF THE VEHICLE IS NOT EQUIPPED WITH FUNCTIONAL HOOD PIN:
Programmez l'option
démarreur à distance:
Program remote starter option for
OEM REMOTE STAND ALONE
Programmez l'option démarreur à
distance pour
TÉLÉCOMMANDE
D'ORIGINE STAND ALONE
NOTES
NO KEY TAKEOVER
The module will shut down the vehicle as
soon as the drivers door is opened.
**The vehicles OEM remote and SmartKey
are still operable during remote start.
**
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH (INCLUDED)
* HOOD
MUST BE INSTALLED IF THE VEHICLE CAN BE
PIN
REMOTE STARTED WITH THE HOOD OPEN, SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT (INCLUS), DOIT ÊTRE
DE CAPOT
INSTALLÉ SI LE VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE
CAPOT EST OUVERT, PROGRAMMEZ LA FONCTION A11 À NON.
1 / 7
Page
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule
YEARS
ANNÉES
2018-2022
QR CODE ON THE
COMPATIBLE
LABEL
MODULE
MANUFACTURED
REQUIRED:
AFTER: 2019
CODE QR SUR
MODULE
L'ÉTIQUETTE
COMPATIBLE
REQUIS: FABRIQUÉ APRÈS: 2019
Program bypass option:
Programmez l'option du contournement:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
D'UN CONTACT DE CAPOT FONCTIONNEL:
Vehicle hybrid only
véhicule hybride seulement
FUNCTION
Program remote
FONCTION
starter option:
34
34
R.S.
:
38
:
A11
REV.: 20230612 REV.: 20230612
supportées dans ce diagramme (fonctionnelles si équipé)
• • • • •
To add the firmware version and the options, use the
FIRMWARE VERSION
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
VERSION LOGICIELLE
79.[66]
TOYOTA/
MINIMUM
LEXUS
UNIT OPTION
OPTION UNITE
C1
D6
A11
OFF
NON
D4
MODE
DESCRIPTION
TRUNK OUTPUT. Pulse 2.5 Seconds.
2
SORTIE VALISE. Pulse 2.5 Secondes
Trunk output : Unlock before trunk pulse 0.5 sec
3
Sortie Valise : Déverrouillage avant Valise (0.5 seconde)
Enable
Press 3x Lock to remote start with the OEM remote.
2
Activé Appuyez x3 sur Verrouille de la télécommance d'origine
pour démarrer à distance le véhicule.
SANS MODE PRÊT À DÉMARRER
Lors de l'ouverture de la porte conducteur le véhicule s'éteindra par
sécurité.
**La télécommande d'origine du véhicule et la clé intélligente reste
fonctionnel même si le démarreur est engagé.
Notice: the installation of safety
elements are mandatory. The hood pin
SECURITY STICKER
OFF and the sticker are essential security
NON
elements and must be installed.
AUTOCOLLANT DE
Notice: l'installation des éléments de
SÉCURITÉ
sécurité est obligatoire. Le contact de
WARNING capot et l'autocollant de sécurité sont
ATTENTION
des éléments de sécurité essentiels et
Included
doivent absolument être installés.
Inclus
GUIDE # 69771
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Push-to-Start
Push-to-Start
Hood trigger (Output Status).
Contact de capot (état de sortie).
Hybrid mode (Vehicle hybrid only)
Mode hybride
(vehicule hybride seulement)
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
