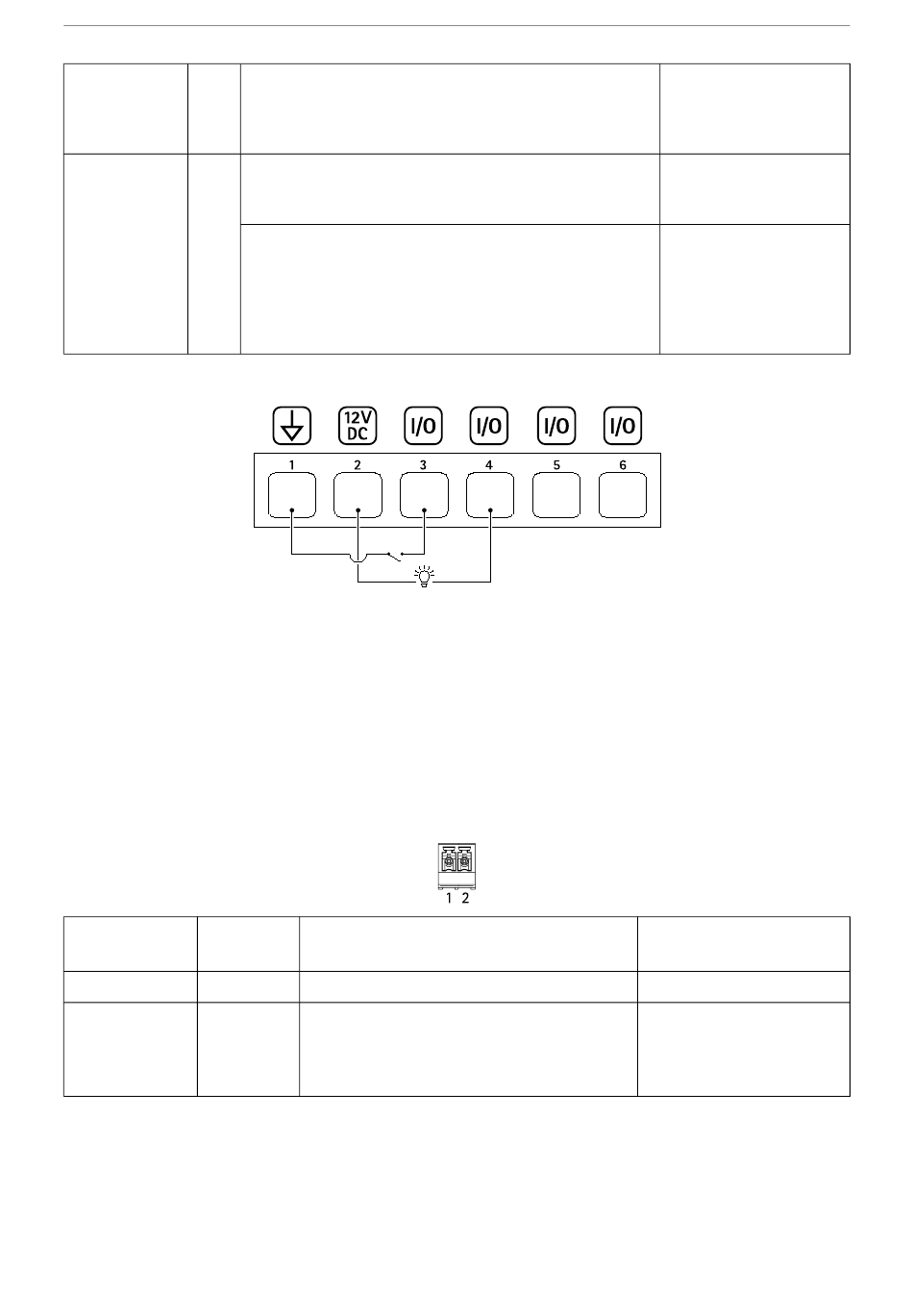

AXIS A8207-VE Mk II Network Video Door Station
Configurable 3–6
(entrée ou
sortie)
Exemple:
1 Masse CC
2 Sortie CC 12 V, maxi. 50 mA
3 E/S configurée comme entrée
4 E/S configurée comme sortie
5 E/S configurable
6 E/S configurable
Connecteur d'alimentation
Bloc terminal à 2 broches pour l'entrée d'alimentation CC. Utilisez une source d'alimentation limitée (LPS)
conforme aux exigences de Très basse tension de sécurité (TBTS) dont la puissance de sortie nominale est limitée
à ≤100 W ou dont le courant de sortie nominal est limité à ≤5 A.
Fonction Broche
Masse CC 1
Entrée CC 2
Cette broche peut également servir à l'alimentation de
matériel auxiliaire.
Remarque : cette broche ne peut être utilisée que comme
sortie d'alimentation.
Entrée numérique – Connectez-la à la broche 1 pour
l'activer ou laissez-la flotter (déconnectée) pour la
désactiver.
Sortie numérique – Connexion interne à la broche 1
(masse CC) en cas d'activation, et flottante (déconnectée)
en cas de désactivation. En cas d'utilisation avec une
charge inductive, par exemple un relais, connectez une
diode en parallèle à la charge pour assurer la protection
contre les transitoires de tension.
Remarques
Pour alimenter le contrôleur lorsque
l'alimentation par Ethernet n'est pas utilisée.
Remarque : Cette broche ne peut être utilisée
que comme entrée d'alimentation.
90
Charge maximale =
50 mA
0 à max. 30 V CC
0 à 30 V CC max., drain
ouvert, 100 mA
Caractéristiques
techniques
0 V CC
8–28 V CC, max 22 W
Charge maximale sur les
sorties 9 W
