AXIS A8207-VE Mk II Network Video Door Station
Connecteurs
Connecteur HDMI
Utilisez le connecteur microHDMI
Connecteur réseau
Connecteur Ethernet RJ45 avec Power over Ethernet Plus (PoE+).

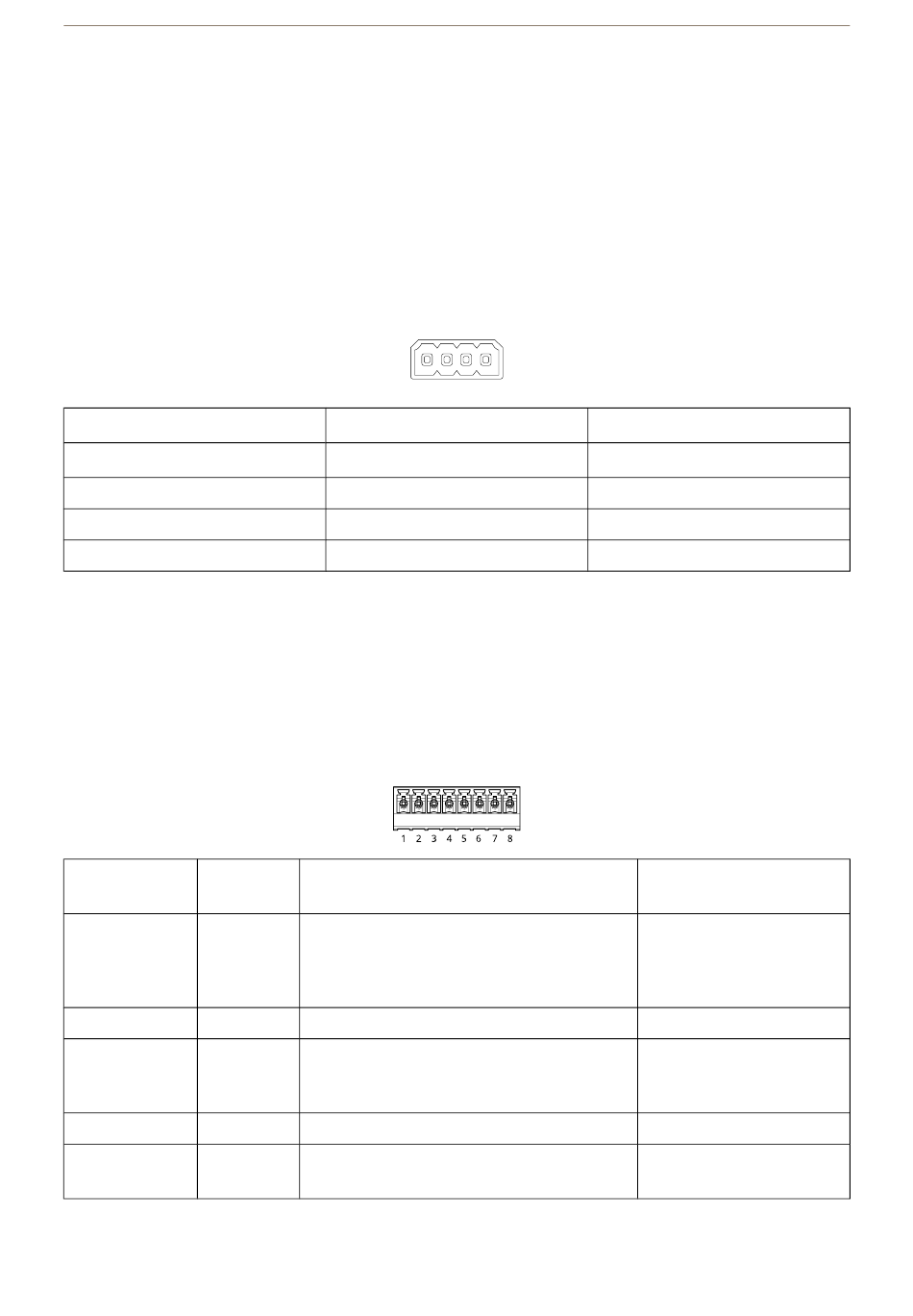

Connecteur audio
Bloc terminal à 4 broches pour l'entrée et la sortie audio.
Fonction
Entrée de ligne
GND
Line out
GND
Connecteur relais
Bloc terminal à 8 broches pour relais en une seule pièce. Ne peut être utilisé que des façons suivantes :
• en tant que relais standard ouvrant et fermant les circuits auxiliaires ;
• pour commander directement un verrou ;
• pour commander un verrou via un relais de sécurité. L'utilisation d'un relais de sécurité sur le côté
sécurisé de la porte empêche l'ouverture par court-circuitage.
Fonction Broche
NO/NC 1
COM 2
24 Vcc 3
Masse CC 4
NO/NC 5
1. Avec alimentation PoE IEEE 802.3af/802.3at Type 1 Classe 3.
2. Avec alimentation PoE+ IEEE 802.3at Type 2 Classe 4 ou une entrée d'alimentation CC.
TM
pour connecter un écran ou un moniteur de visionnage public.
1 2 3
Broche
1
2
3
4
Remarques
Normalement ouvert/normalement fermé
Permet de connecter des périphériques relais.
Les deux broches du relais sont
galvaniquement séparées du reste du circuit.
Communes
Alimentation du matériel auxiliaire.
Remarque : cette broche ne peut être utilisée
que comme sortie d'alimentation.
Normalement ouvert/normalement fermé
Permet de connecter des périphériques relais.
88
4
Remarques
Entrée de ligne (mono)
Masse audio
Line out
Masse audio
Caractéristiques
techniques
Intensité max. 1 A
Tension maximale 30 V DC
Tension de sortie 24 V CC
Intensité max. 50 mA
Intensité max. 350 mA
0 V CC
Intensité max. 1 A
Tension maximale 30 V DC
1
2
