Sam XCP-45 X'COMP Mode D'emploi page 4

Evolution compresseur de ressort 4,5T
XCP-45 – Montage 100% sécurisé
4 étapes
1. Dévisser les 4 vis M8x20
2. Conserver les rondelles M8 .
3. Placer la Liaison Tige Vérin au niveau du bas de
la Jambe de Force. Pour cela, orienter de biais la pièce
afin de la positionner correctement
4. Remettre les 4 rondelles M8 et serrer 4 vis M8x40
www.sam.eu

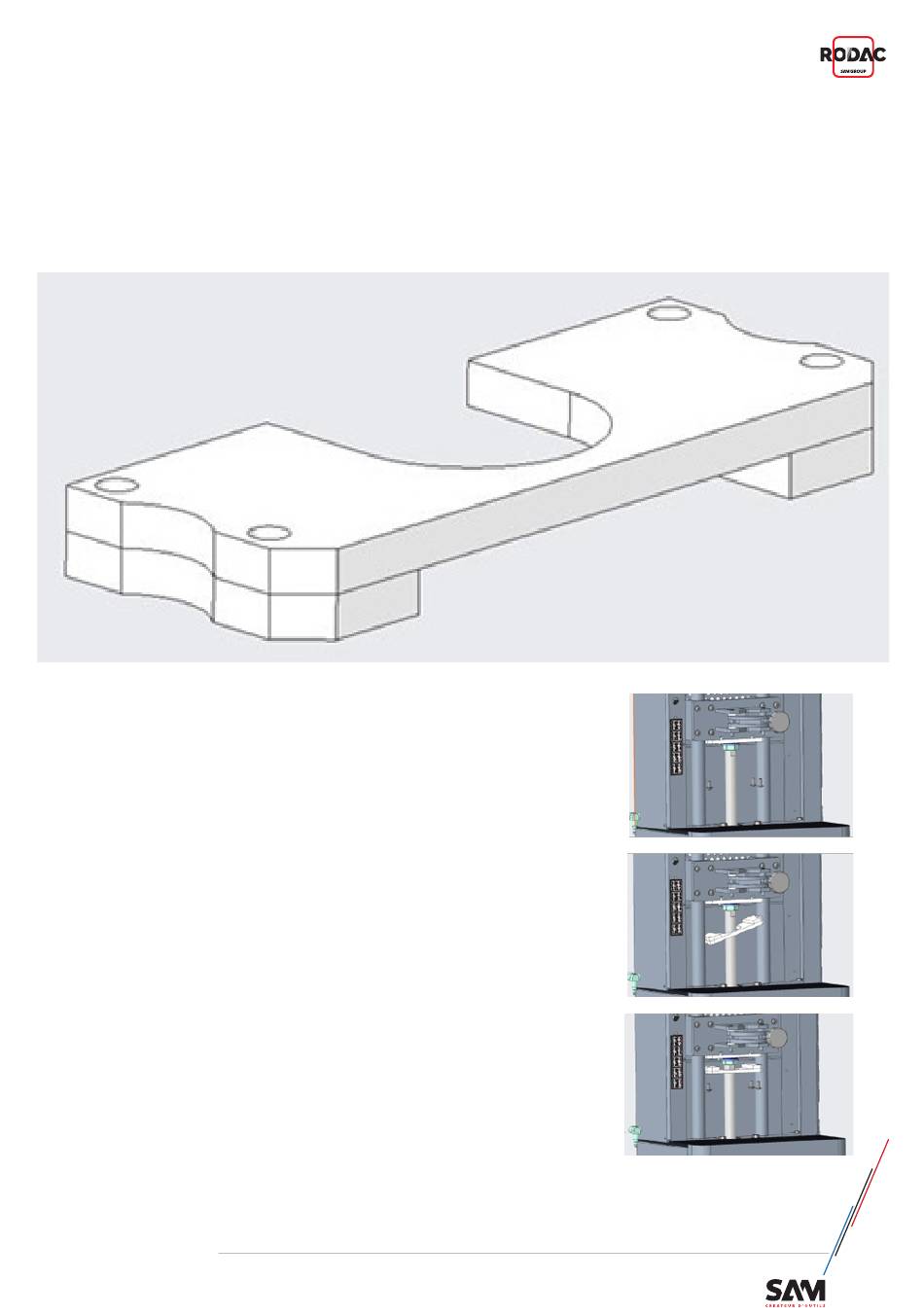

Platine de fixation
